Descripción

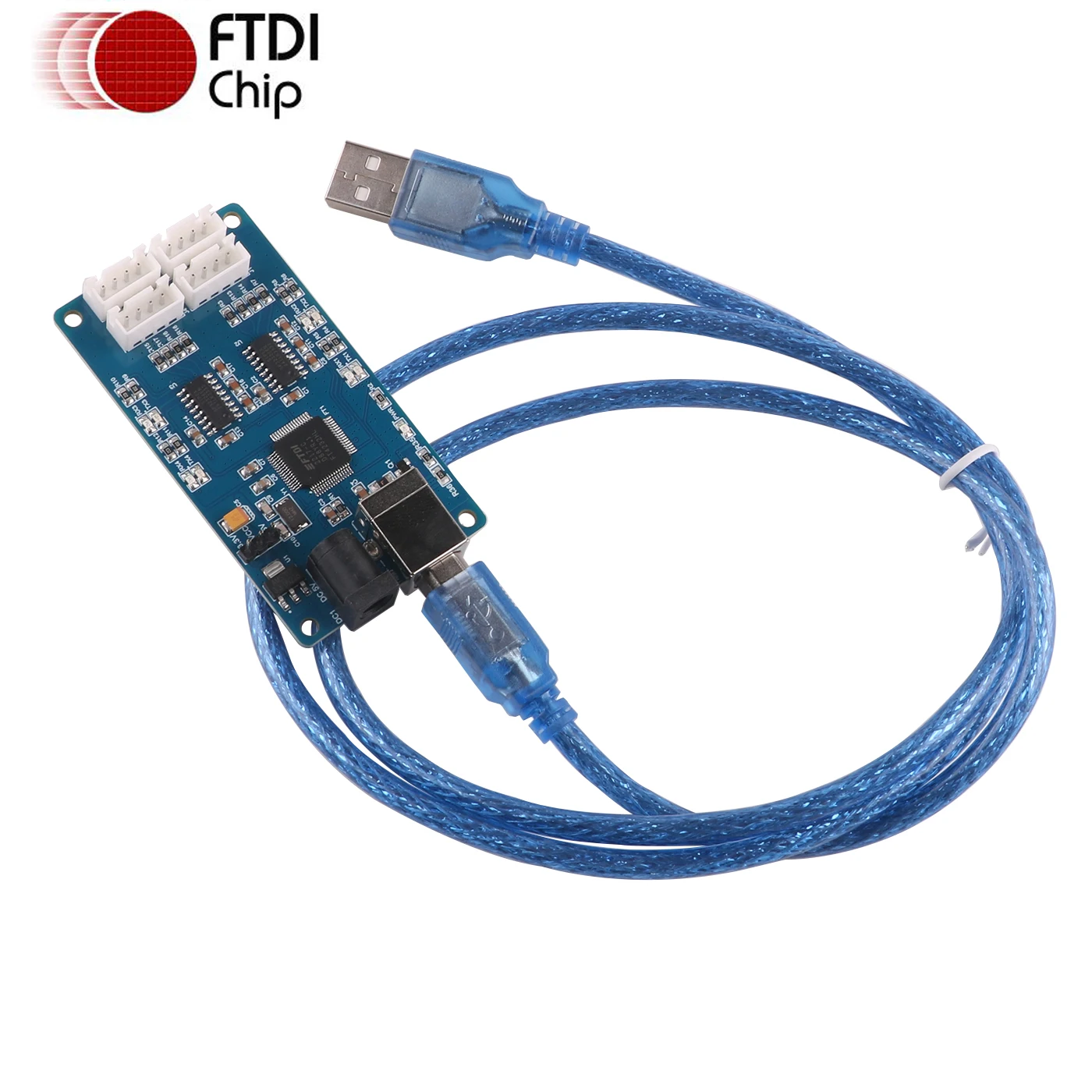

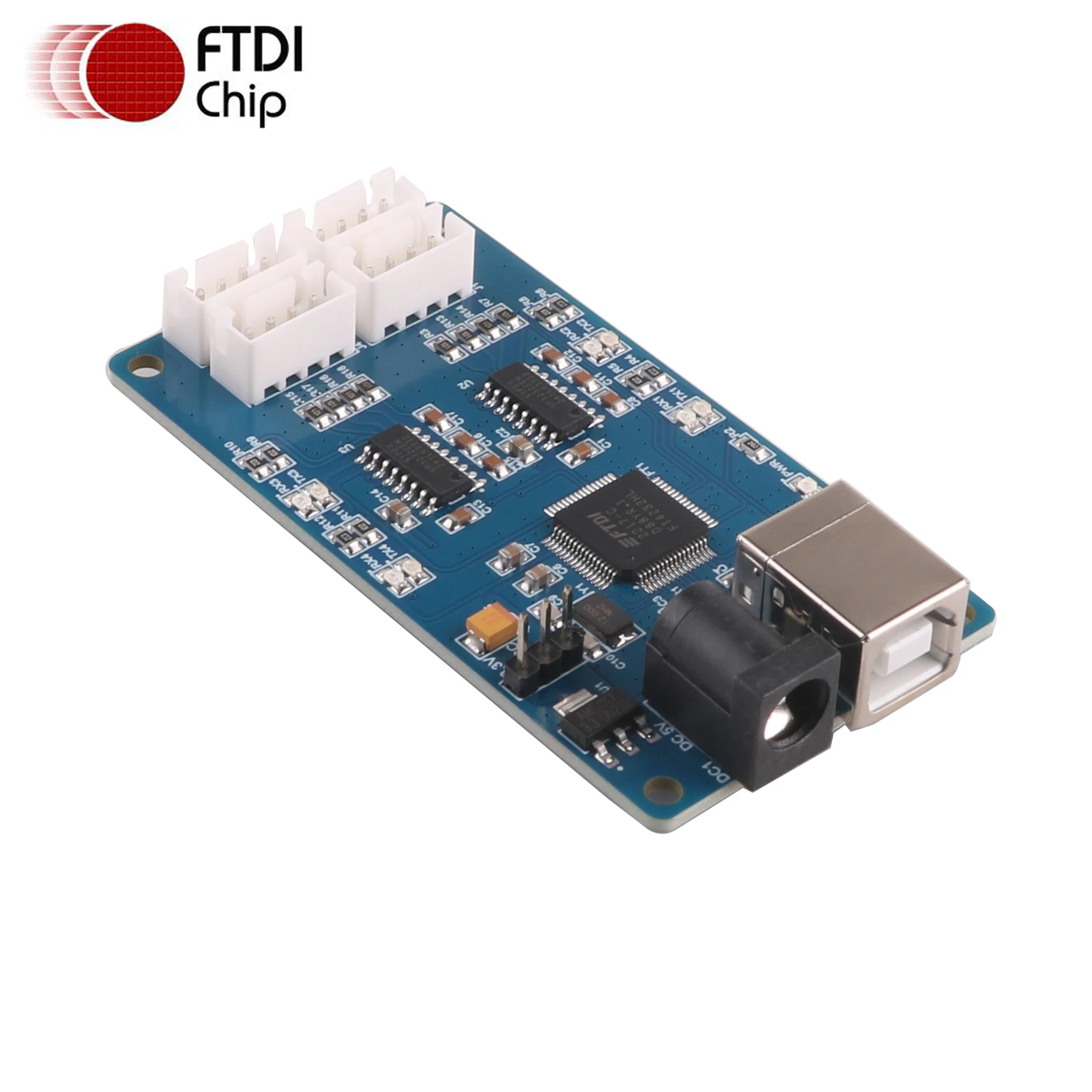

FTDI FT4232H USB de alta velocidad a 4 canales 2,54mm Terminal RS232 Adaptador serie Convertidor Programación Cable de actualización de comunicación
USB a 4 puertos Serial XH2.54mm RS232 Cable adaptador serie
Soporte Win7/8/10/2000/XP/android/Mac OS/Linux/Vista

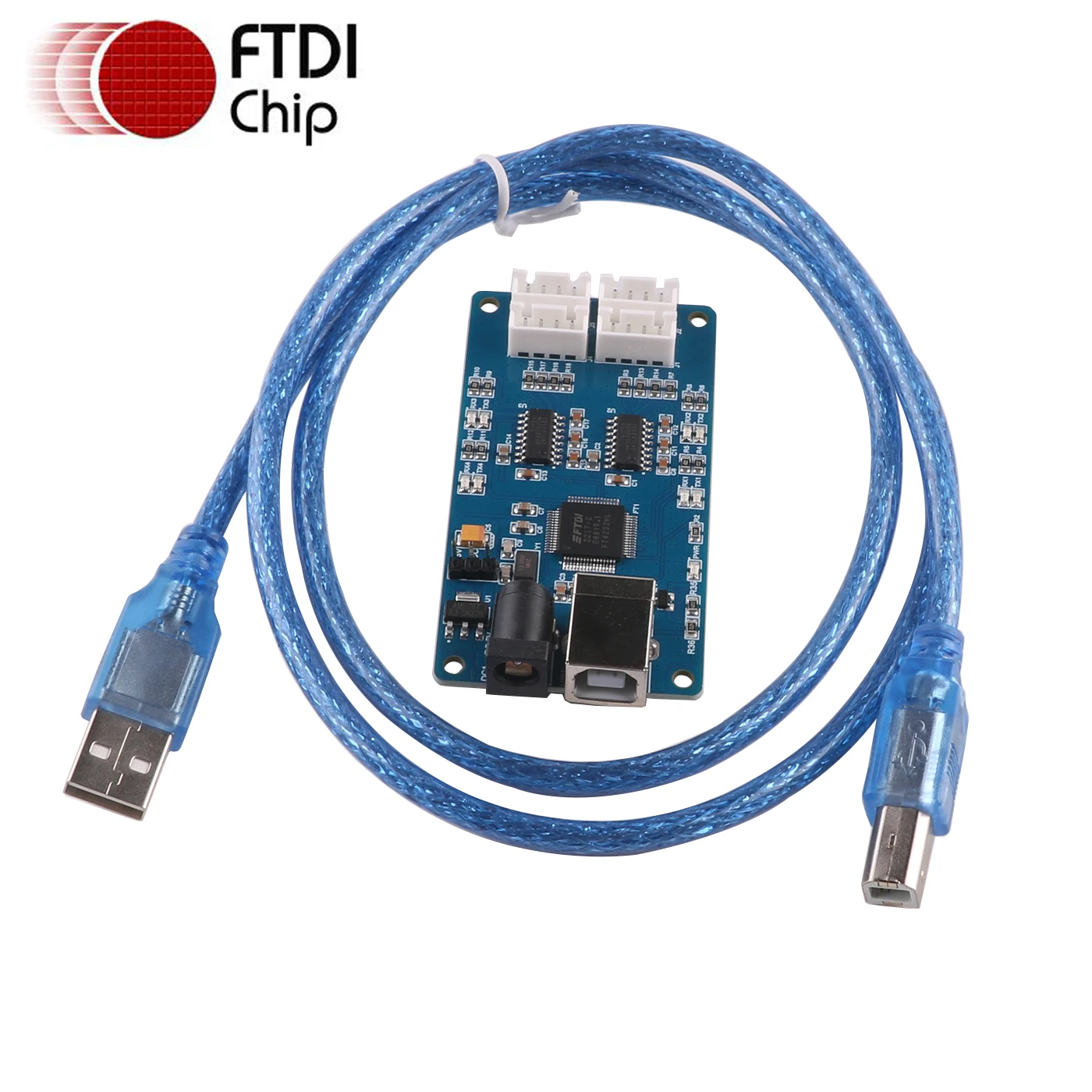

Solo adaptador, o con 1,0 m con cable, o con 1,5 m con cable, ya sea para su elección.
Prueba eléctrica 100% e inspección de apariencia.
Cumplimiento CE, RoHS

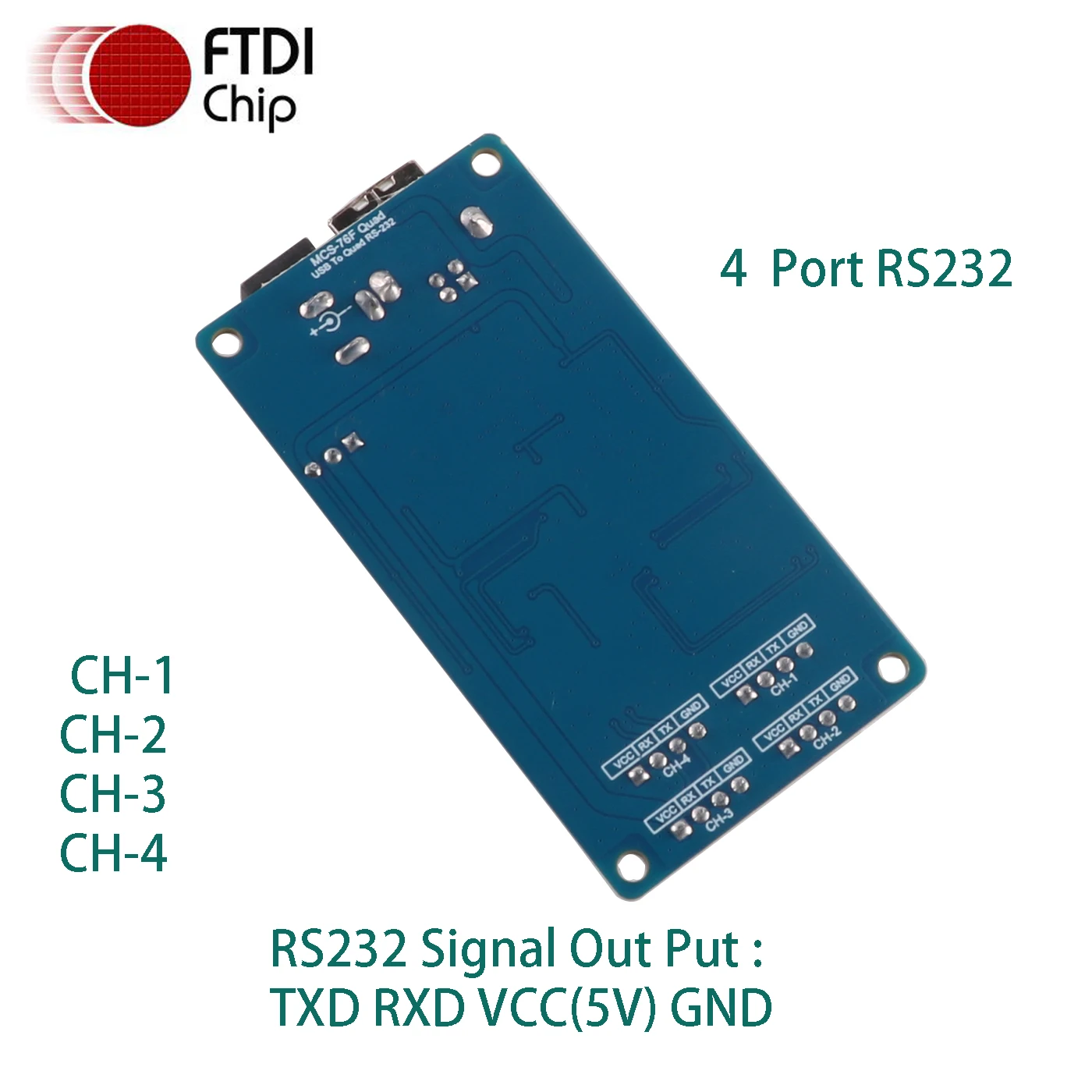

Salida: TXD, RXD,GND,VCC (3,3 V/5V con botón de interruptor opcional)

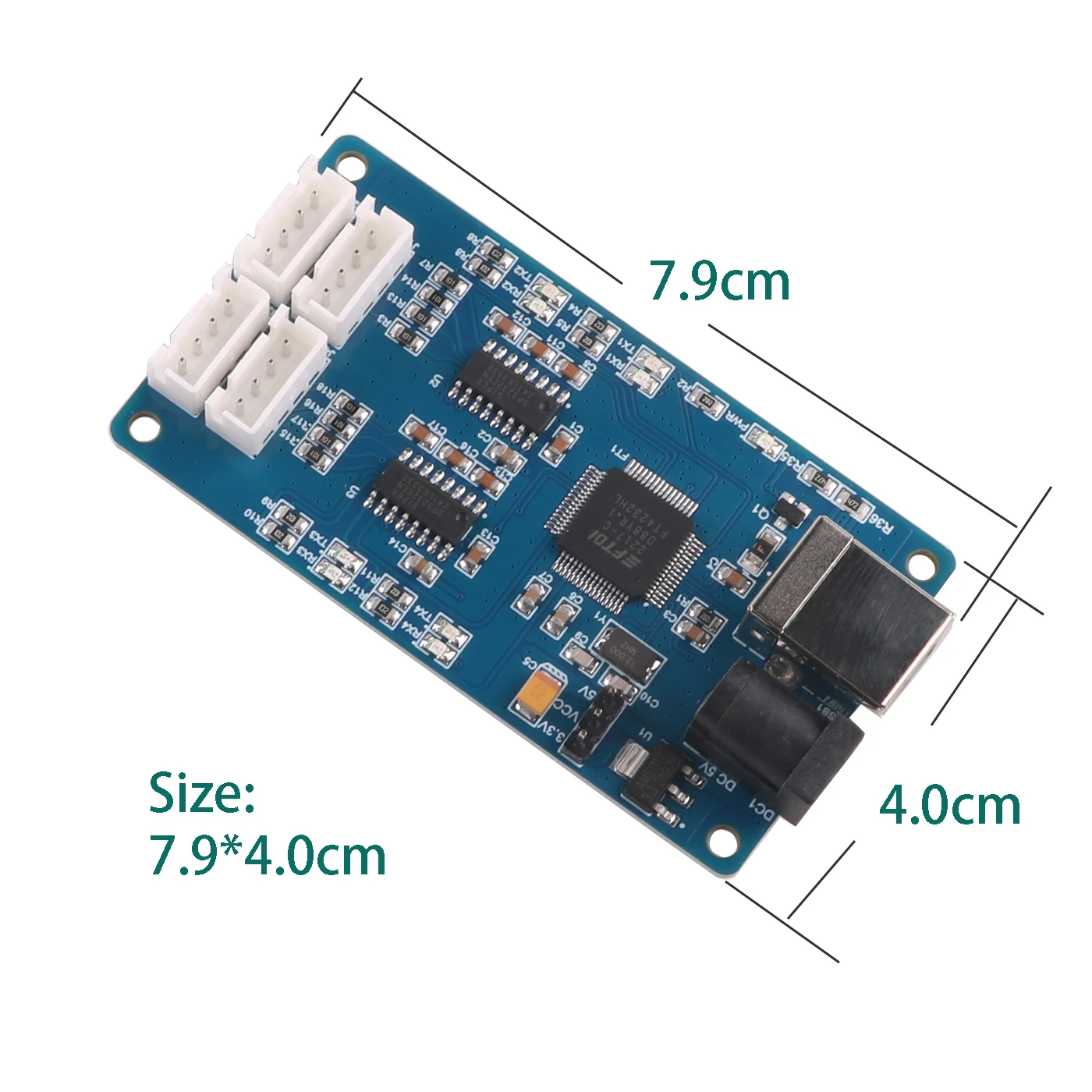

USB a puerto serial de 4 vías, con una velocidad máxima de 921600bps. Proporciona una salida VCC conmutable de 5V/3,3 V. Volumen 4*7,9 cm.
Descarga del controlador FTDI:

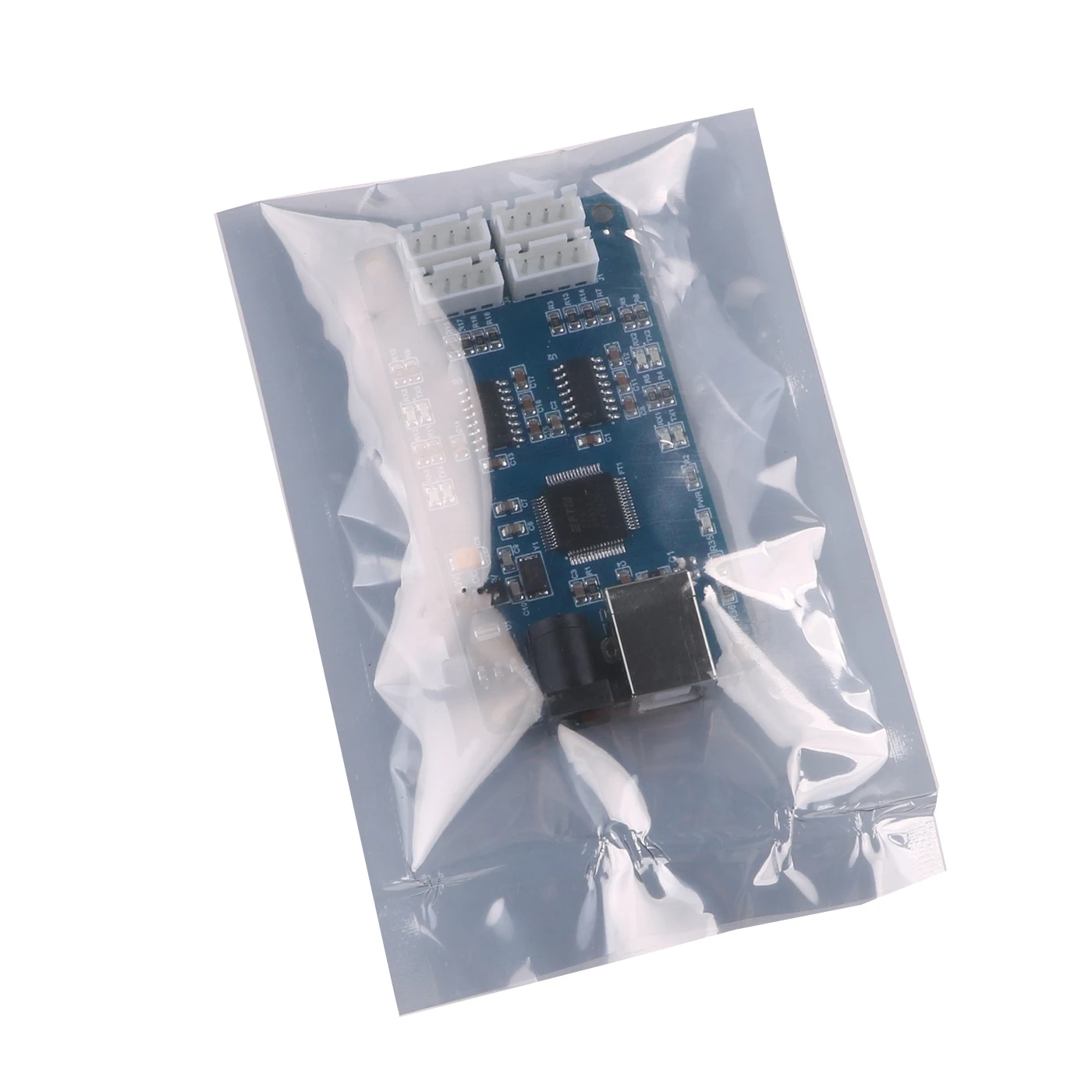

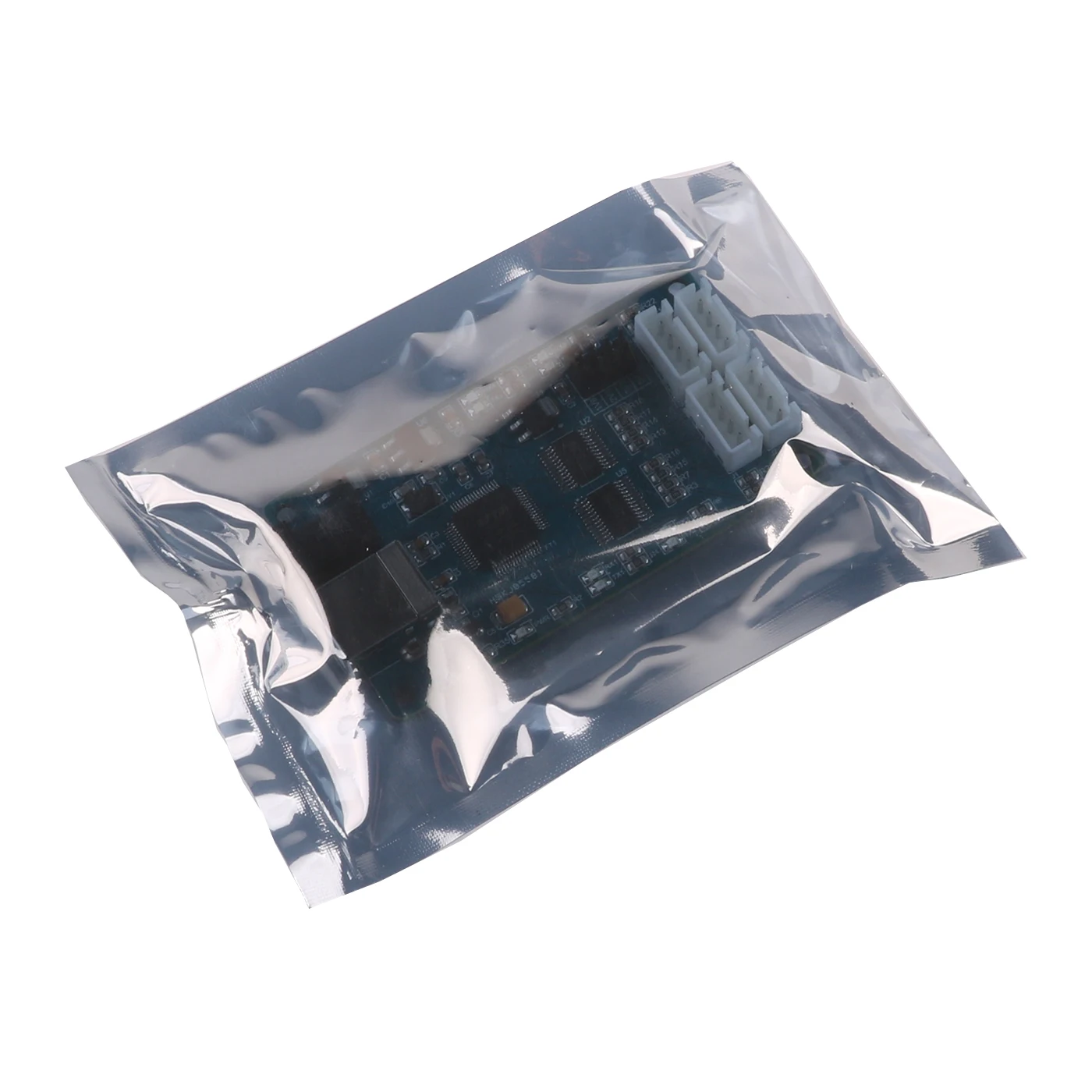

Paquete: 1 X FTDI FT4232HL USB a 4 PUERTOS RS232 2,54 MM Bloque de terminales
Acerca de FT4232H
El FT4232H es la quinta generación de dispositivos USB de FTDI. El FT4232H es un USB 2,0 de alta velocidad (480 Mb/s) a UART IC. Tiene la capacidad de ser configurado en una variedad de interfaces seriales o paralelas estándar de la industria.
El FT4232H cuenta con 4 UARTs. Dos de estos tienen la opción de configurar de forma independiente un motor MPSSE, esto permite que el FT4232H funcione como dos puertos UART/Bit-Bang más dos motores MPSSE utilizados para emular JTAG, SPI, I2C, bit-bang u otros modos seriales síncronos.
El FT4232H está disponible en paquetes LQFP/QFN de 64 pines sin Pb (compatible con RoHS) y VQFN de 56 pines.
Características principales del hardware
USB de un solo chip a puertos serie cuádruples con una variedad de configuraciones.
Protocolo USB completo manejado en el chip. No se requiere programación de firmware específica USB.
USB 2,0 de alta velocidad (480Mbits/segundo) y velocidad completa (12Mbits/segundo) compatible.
Dos motores en serie síncrona Multiprotocolo (MPSSE) en el canal A y el canal B, para simplificar el diseño del protocolo serial síncrono (USB a JTAG, I2C, SPI o BIT-bang).
Generadores de velocidad en baudios independientes.
Velocidad de transferencia de datos RS232/RS422/RS485 UART de hasta 12Mbaud. (Velocidad DE DATOS RS232 limitada por un cambiador de nivel externo).
Los controladores de Puerto Com virtual (VCP) y directo (D2XX) libres de derechos de FTDI eliminan el requisito para el desarrollo de controladores USB en la mayoría de los casos.
Se pueden agregar indicadores TX/RX de tráfico opcionales con LED y un registro de cambio externo 74HC595.
Tiempo de espera de recepción ajustable.
Soporte para USB suspender y reanudar condiciones a través de PWREN #, SUSPEND # y RI # pines.
El diseño altamente integrado incluye regulador LDO de + 1,8 V para VCORE, función POR integrada y multiplicador de reloj en chip PLL (12MHz - 480MHz).
Estilo FTDI FT232B, opción de interfaz UART serie asíncrona con señales de interfaz de módem y enlace de hardware completo.
Hardware totalmente asistido o software X-On / X-Off.
La interfaz UART admite datos de 7/8 bits, 1/2 bits de parada e impar/PAR/marca/espacio/sin paridad.
Control de transmisión automática para aplicaciones Serie RS485 usando pin TXDEN.
Modo de configuración operativa y cadenas de descripción USB configurables en EEPROM externo a través de la interfaz USB.
Bajo funcionamiento y corriente de suspensión USB.
Unidad de E/S configurable (4,8, mA 12 o 16) y velocidad de giro.
Admite configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.
Controlador host UHCI/OHCI/EHCI compatible.
Modo de transferencia de datos a granel USB (paquetes de 512 bytes en modo de alta velocidad).
DLLs de Windows dedicados disponibles para aplicaciones USB a JTAG, USB a SPI y USB a I2C.
+ 1,8 V (núcleo del chip) y + 3,3 V interfaz de E/S (+ 5V tolerante).
Rango de temperatura de funcionamiento industrial extendido de-40 °C a 85 °C.
Paquetes compactos 64-LD sin plomo LQFP/LQFN y 56-LD VQFN.
+ Rango de voltaje de funcionamiento de suministro único de 3,3 V.
