Longitud del Cable
Color
Descripción

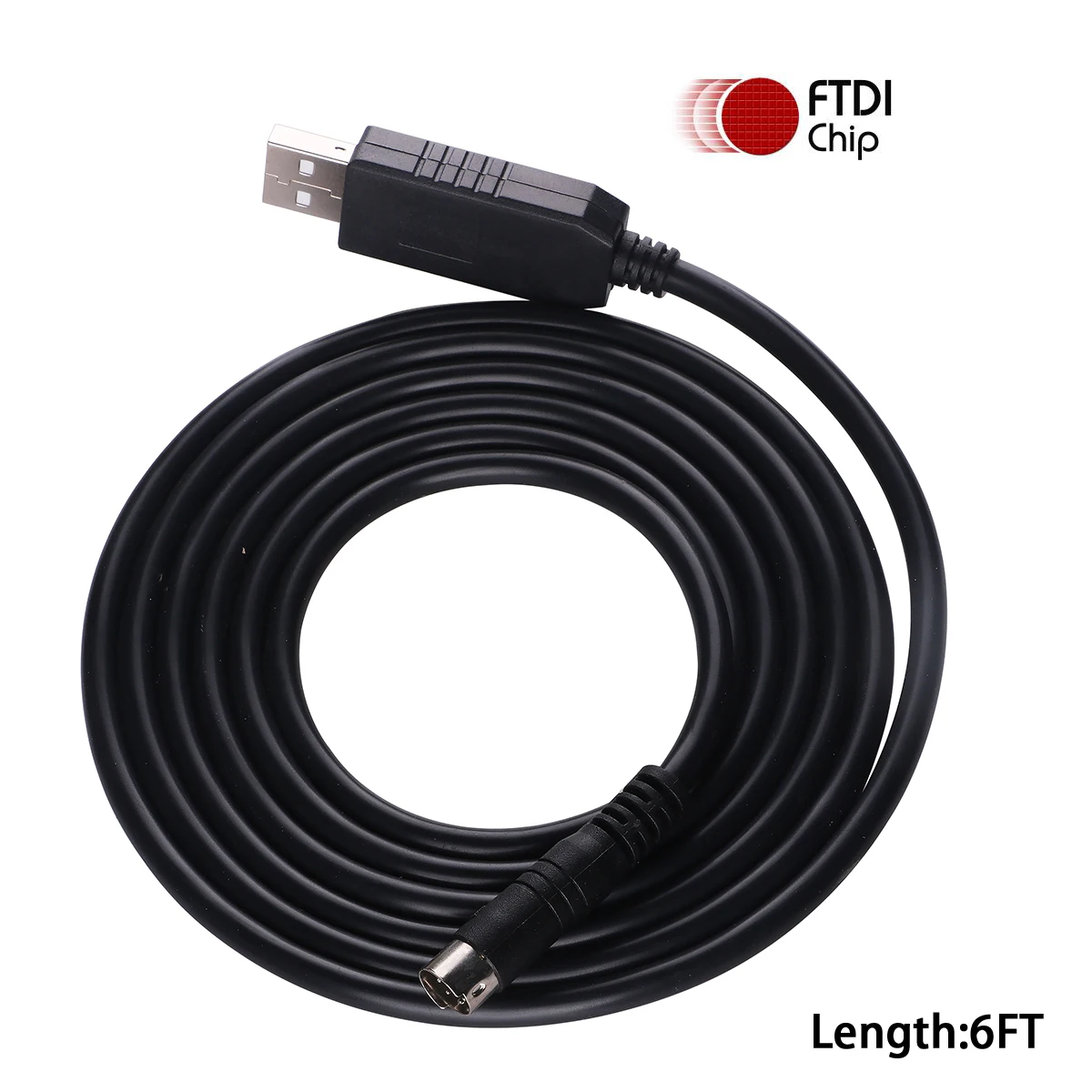

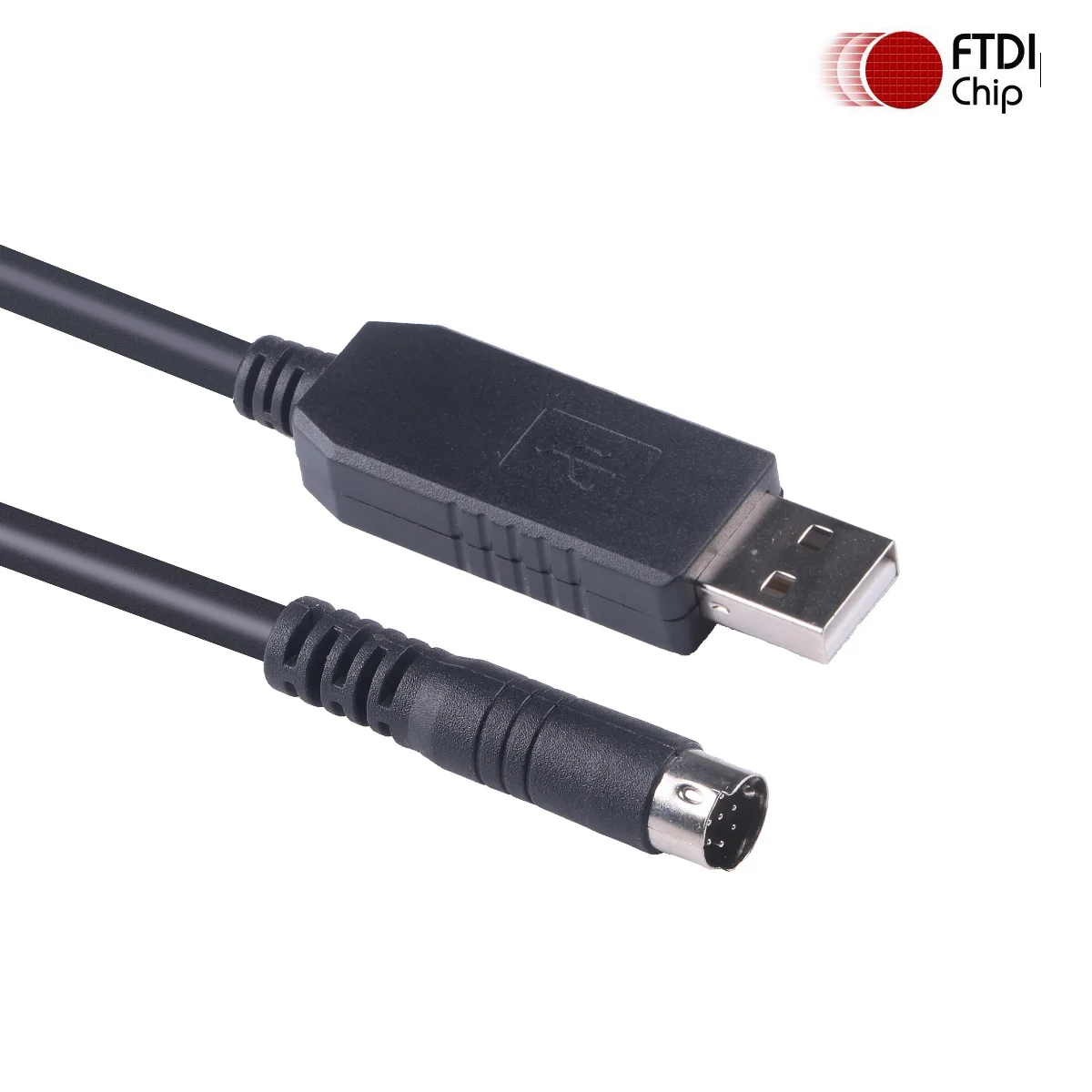

FTDI FT231XS USB a 8 Din RS232 Convertidor de interfaz Cable de programación para Nec Plasma Projector Config
Cable de programación USB a 8Din

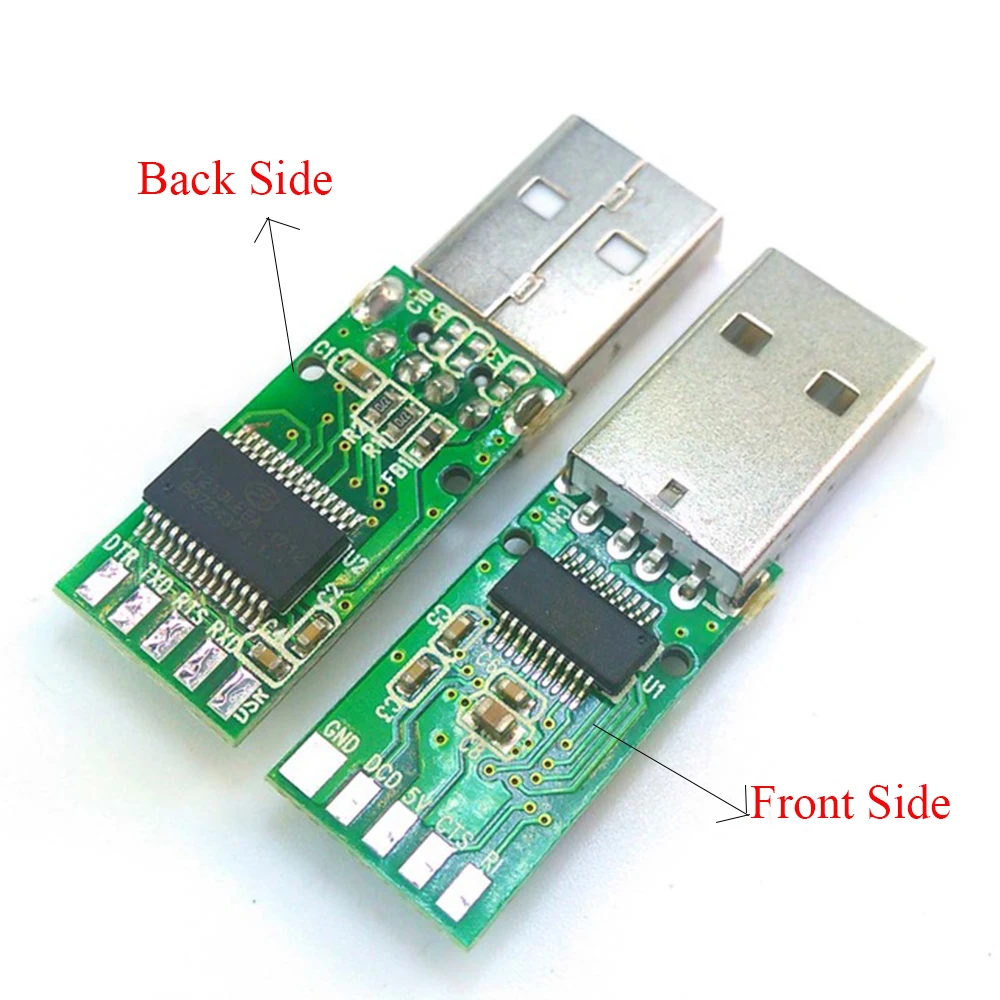

Nuevo chip Geniuen FTDI FT231XS importado del Reino Unido.
Material del moldeado: PVC.
Cumplimiento CE, ROHS
EEPROM integrado de 1024 bytes, soporta reescritura de ID de proveedor, admite Mprog3.5
Compatible con controlador FTDI VCP y controlador D2XX
Admite EEPROM, tasa de alta velocidad de 2M
Compatible con Win7/8/10/XP/2000/Linux/Vista/WinCE/android/Mac OS
Material: chaqueta de PVC, alambres de cobre desnudos.
Fábrica minorista y mayorista.
Prueba electrónica 100% y prueba de apariencia.
Compatible con:
LT30/LT35
LT180/LT240/LT260/LT245/LT265
NP40/NP50/NP60, NP41/NP61/NP62, NP43/NP64
VT37/VT47/VT470/VT570/VT575/VT670/VT676/VT48/VT480/VT580/VT49/VT490/VT491/VT590/VT595/VT695/V700
WT600/WT610E
Acerca de FTDI FT231
FT231X-USB de velocidad completa a UART de enlace completo
Características principales del hardware
Este IC de velocidad completa USB2.0 ofrece un puente compacto a interfaces UART de enlace completo. El dispositivo es un UART, capaz de funcionar hasta 3 MBaudios, con bajo consumo de energía (8mA). El FT231X incluye el conjunto completo de características de la serie y permite agregar USB a un diseño de sistema de forma rápida y fácil a través de una interfaz UART.
Interfaz de transferencia de datos serie asíncrona de USB de un solo chip.
Protocolo USB completo manejado en el chip. No se requiere programación de firmware específica USB.
EEPROM de 2048 bytes totalmente integrada para almacenar descriptores de dispositivos y configuración de E/S CBUS.
Generación de relojes completamente integrados, sin necesidad de cristales externos. Interfaz opcional sin pegamento con MCU o FPGA externos.
Tasas de transferencia de datos de 300 baudios a 3 Mbaud.
Búfer de recepción de 512 bytes y búfer de transmisión de 512 bytes utilizando tecnología de suavizado de búfer para permitir un alto rendimiento de datos.
Los controladores de Puerto Com virtual (VCP) y directo (D2XX) libres de derechos de FTDI eliminan el requisito para el desarrollo de controladores USB en la mayoría de los casos.
Pines de E/S CBUS configurables.
Transmite y recibe señales de accionamiento LED.
Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad
Opciones de interfaz bit Bang síncronas y asíncronas con RD # y WR # estroboscópicos.
Detección de cargador de batería. Puede ser utilizado por dispositivos móviles para detectar la presencia de un cargador en el puerto USB para permitir una mayor corriente/carga más rápida de las baterías.
Dispositivo suministrado preprogramado con número de serie USB único.
Admite configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.
Convertidor de nivel integrado + 3,3 V para E/S USB.
Salida de accionamiento CMOS de 3,3 V y entrada TTL.
(Funciona hasta 1V8 con dominadas externas y también es tolerante a 5V)
Unidad de salida de PIN de E/S configurable.
Circuito integrado de encendido y reinicio.
Opción de inversión de señal UART.
Reguladores LDO internos 3,3 V/1,8 V
Corriente de funcionamiento baja de 8mA(típica) y corriente de suspensión USB de 125uA(típica) corriente.
Bajo Consumo de ancho de banda USB.
Controlador host UHCI/OHCI/EHCI compatible.
Compatible con USB 2,0 de velocidad completa.
Rango de temperatura de funcionamiento ampliado: -40 °C a 85 °C
Disponible en paquetes compactos Pb-free 20 Pin SSOP y QFN (ambos compatibles con RoHS).
Aplicaciones típicas
Convertidores USB a RS232/RS422/RS485
Actualización de periféricos antiguos a USB
Cables e interfaces de transferencia de datos USB para teléfonos móviles e inalámbricos
Interfaz de diseños basados en MCU/PLD/FPGA a USB
Audio USB y transferencia de datos de vídeo de bajo ancho de banda
Transferencia DE DATOS PDA a USB
Lectores de tarjetas inteligentes USB
Instrumentación USB
Control industrial USB
Interfaz de reproductor MP3 USB
Lector y escritor de tarjetas USB FLASH
Decodificador PC-Interfaz USB
Interfaz de cámara digital USB
Módems hardware USB
Módems inalámbricos USB
Lectores de códigos de barras USB
Detección de puerto de cargador dedicado (DCP) que permite la carga de la batería a una corriente más alta para tiempos de carga más rápidos.
