Consejo especial:
Ventanas de soporte 8.

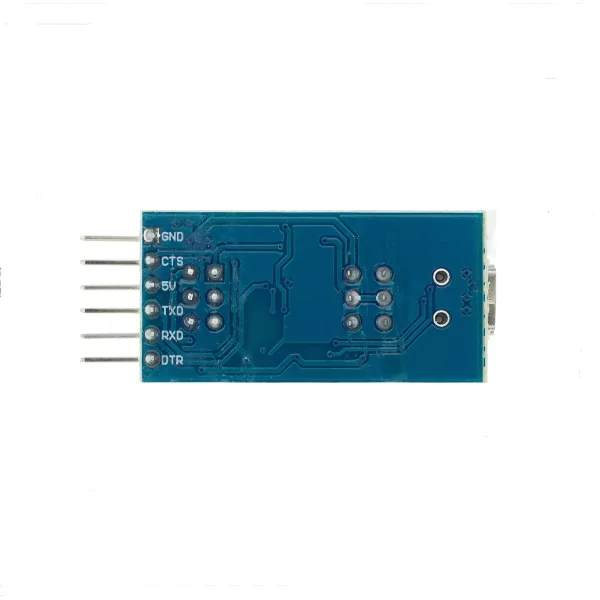

TXD, RXD, RTS#, CTS#: Utilice una fila curva de pasadores para sacar.
Introducción al FT232R:
Con el desarrollo de la tecnología informática, los puertos paralelos y serie desaparecen lentamente de los PC, y ahora incluso los escritorios tienen pocas puertos paralelos.Pero para los ingenieros, tanto los puertos paralelos como los serie son interfaces esenciales, especialmente el puerto serie.Para computadoras sin puerto serie, una solución conveniente es utilizar el chip de puerto USB a serie para virtualizar un puerto serie de muchos fabricantes que tengan la producción de tal chip, como la serie LABS CP210x de silicio, TUSB3410 de TI, la serie CH34x de Nanjing Qinheng., Serie FTDI FT232, Serie PL230x de Prolific, Serie ARK34x de Aike, Serie FTDI FT232, Serie PL230x de Prolific.serie, serie PL230x de Prolific, serie ARK3116, etc.Desde el punto de vista de estabilidad, sigue siendo la serie FT232.Desde el punto de vista de estabilidad o la serie FT232 es confiable, puede usarlo para depurar el programa sin preocuparse por la situación de la pantalla azul.
El chip FT232R es una solución de chip único que no requiere periféricos para uso general, incluso el cristal, la resistencia de coincidencia USB y la EEPROM para obtener información del producto ya están integrados en el interior, y el FT232R también tiene algunas características útiles, cuyos detalles se pueden encontrar en la hoja de datos de la FT232R.
Descripción del hardware:

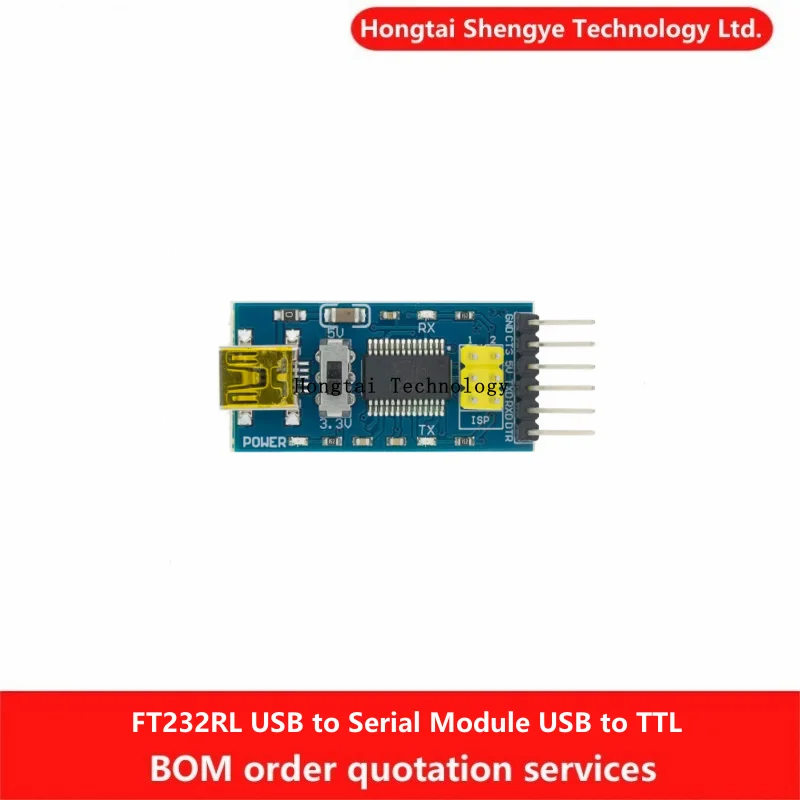

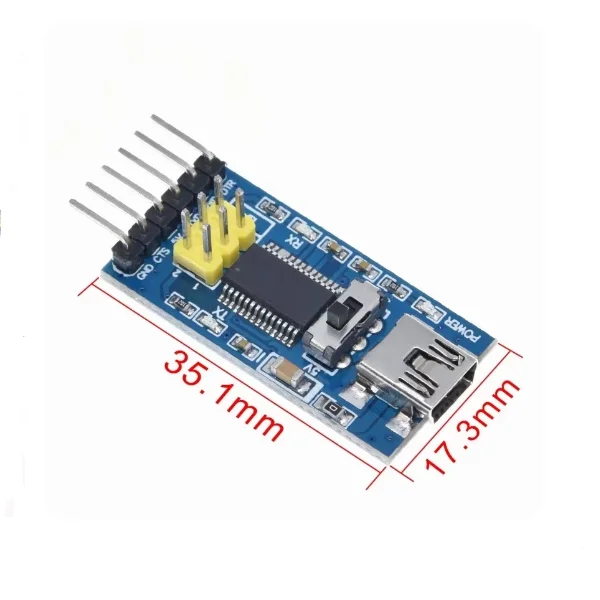

-Utiliza el chip FT232RL de FTDI;
-Lider todos los puertos de señal del chip FT232RL, nivel TTL/CMOS;
-Indicador de comunicación del transceptor RXD/TXD;
-Fuente de alimentación USB, nivel de interfaz opcional de 5 V o 3,3 V (si se requieren otros niveles, el voltaje objetivo se puede proporcionar directamente en los pines VCC y GND).
