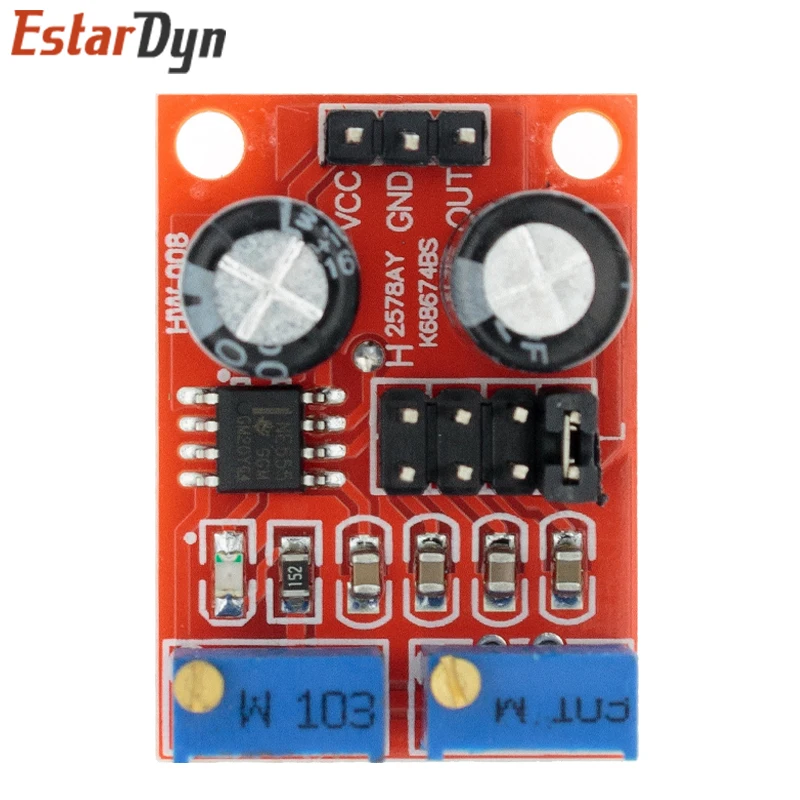

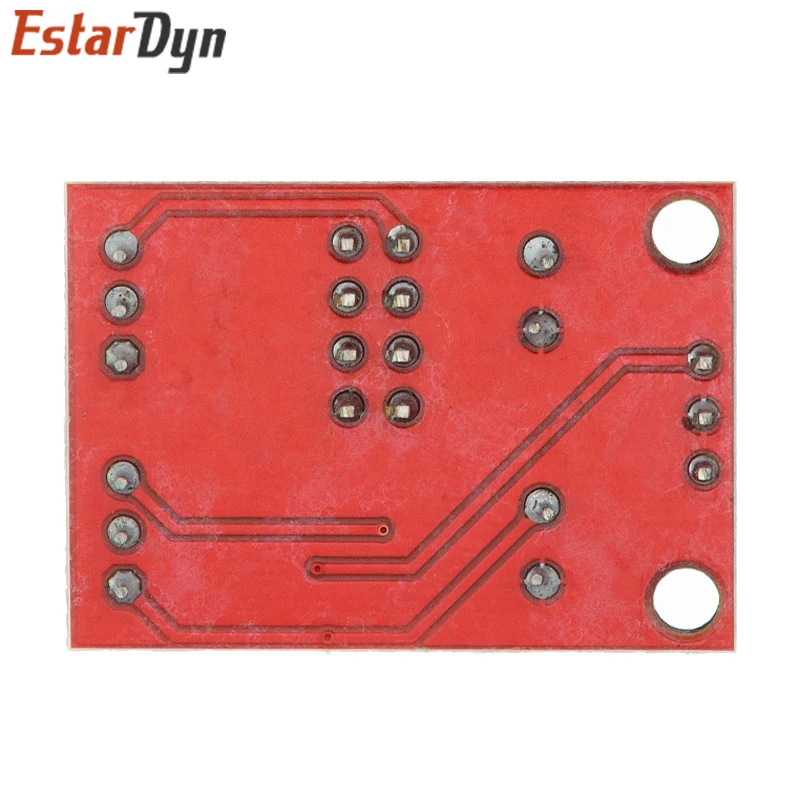

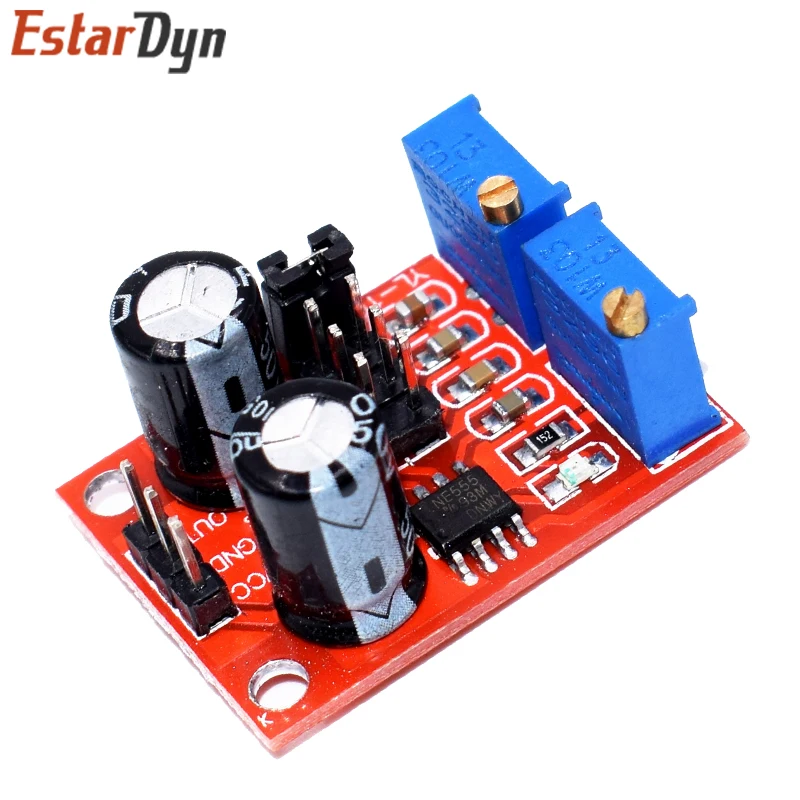

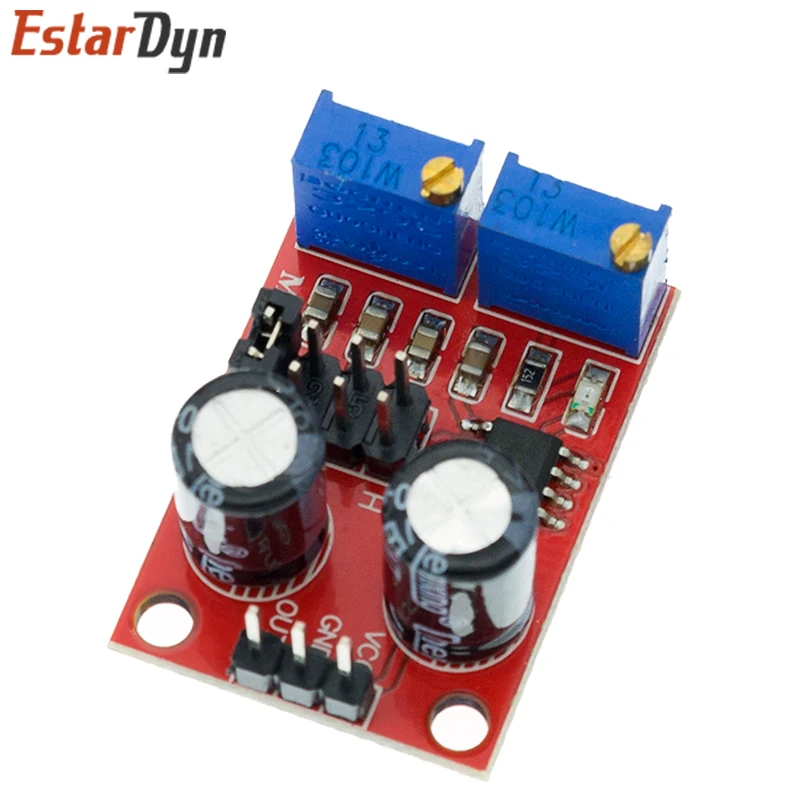

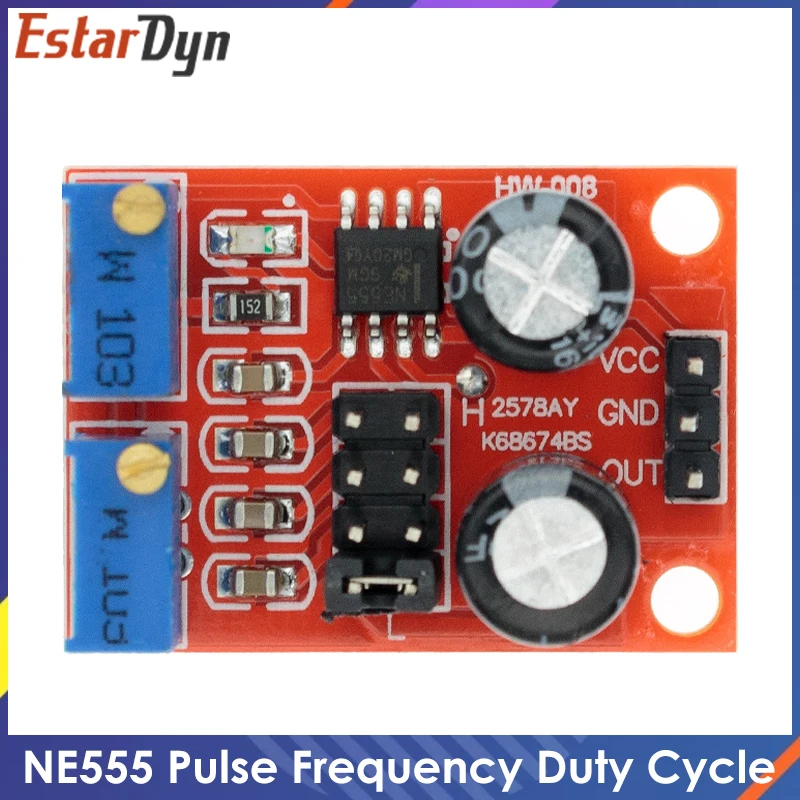

Frecuencia de pulso NE555, módulo ajustable de ciclo de trabajo, generador de señal de onda cuadrada/rectangular, controlador de motor paso a paso

Frecuencia de pulso NE555, módulo ajustable de ciclo de trabajo, generador de señal de onda cuadrada/rectangular, controlador de motor paso a paso

Instrucciones:

Rendimiento:

1.Voltaje de entrada: 5V-15VDC.Cuando la fuente de alimentación es de 5 V, la corriente de salida puede ser de 15 mA alrededor; cuando la fuente de alimentación de 12 V, la corriente de salida puede ser de 35 mA alrededor;

2.Corriente de entrada:=100MA;

3.Amplitud de salida: 4,2 V-PP a 11,4 V-PP.(Voltaje de entrada diferente, la amplitud de salida será diferente)

4.Corriente máxima de salida:=15MA(fuente de alimentación de 5 V, V-PP superior al 50%),=35MA(Fuente de alimentación de 12 V, V-PP superior al 50%)
4.Salida con indicación LED(nivel bajo, el LED se encenderá; nivel alto, el LED se apagará; baja frecuencia, el LED parpadea);

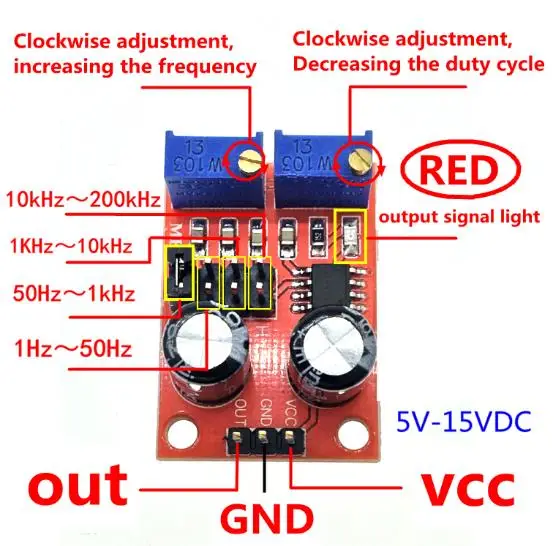

5.El rango de frecuencia de salida es seleccionable:

Archivo LF: 1Hz ~ 50HzIF archivo: 50Hz ~ 1kHz

Archivo de alta frecuencia: 1KHz ~ 10kHz

Archivo HF: 10kHz ~ 200kHz

5.Ciclo T=0,7 (RA+2RB) C(RA, RB para 0-10K ajustable);

Baja frecuencia: C=100UF; Frecuencia intermedia: C=1UF;

Frecuencia M-H: C=0,1 UF; Alta frecuencia: C=0,001 UF,

Nota:

Antes de cambiar la frecuencia, apague

Aplicación:

1.Usado comoun generador de señal de onda cuadrada,Ofrecer la señal de onda cuadrada para el uso del desarrollo experimental.

2.Utilizado para produciraccionamiento de motores paso a paso, ofrece la señal de onda cuadrada.

3.Pulso ajustable para el uso de MCU.

4.Genera pulso ajustablecircuito de control.

Parámetros:

Nombre del producto: módulo de pulso NE555

Tamaño del producto: 31,0 mm * 31,0 mm * 15,0 mm (largo x ancho x alto)

Colores: Rojo Peso del paquete :: 7,52 g/unidad
Materiales: FR4 + componentes electrónicos
