Descripción

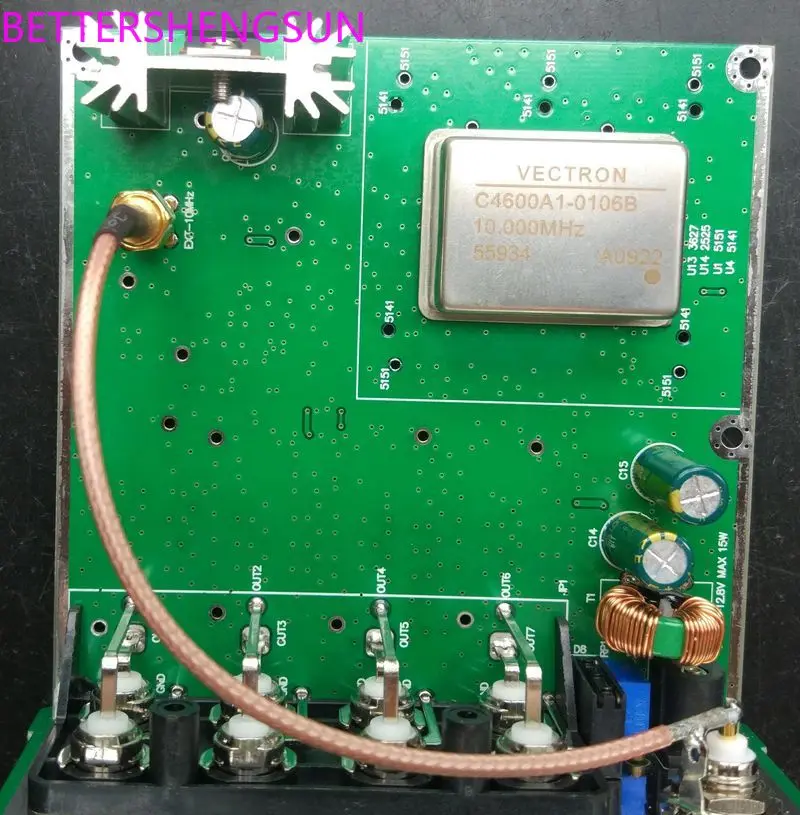

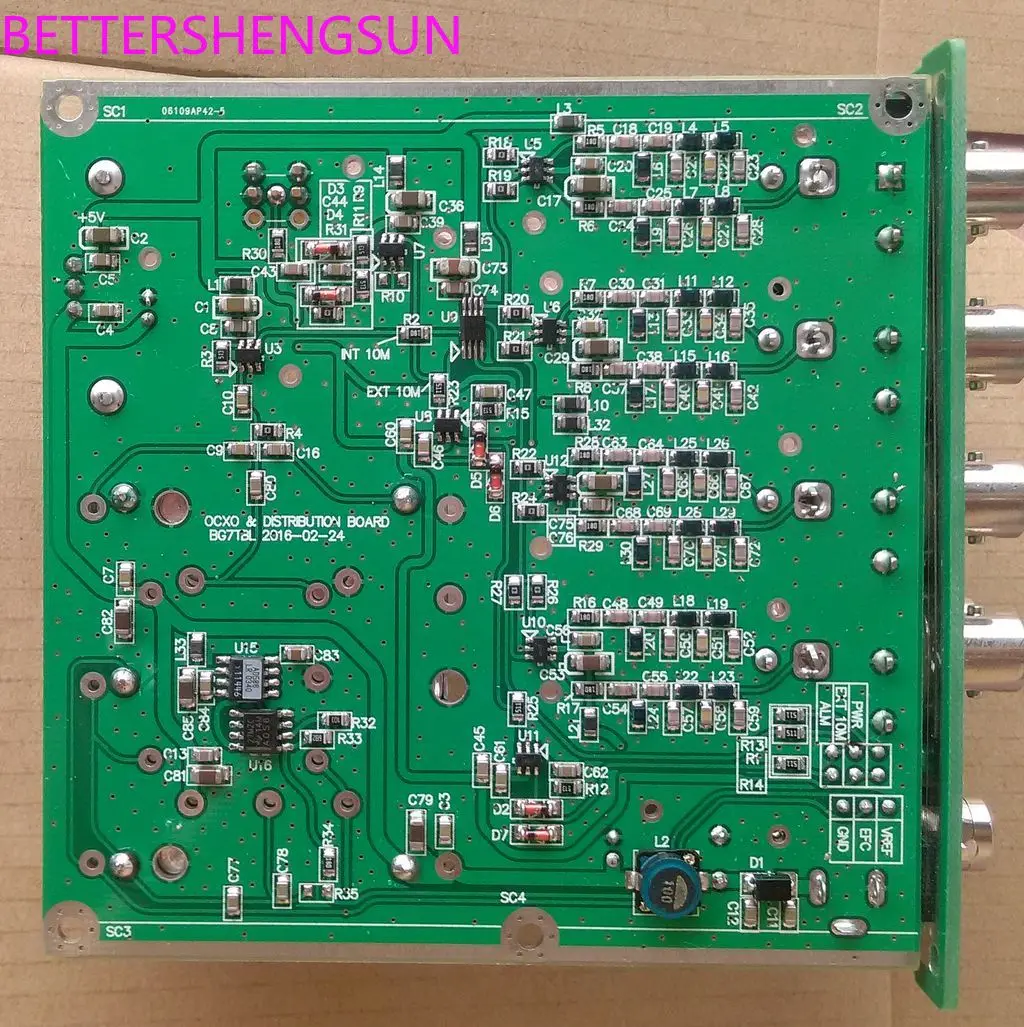

Distribuidor de frecuencia de 10m, amplificador distribuido, salida de 8 vías, referencia de oscilador de cristal de temperatura constante,
Amplificador DE DISTRIBUCIÓN DE 10MHz, estándar de frecuencia OCXO de 10MHz, salida de 8 puertos
Fuente de alimentación: W, máximo 12W
POTENCIA:, MAX:12W
Entrada: 10m, 0,1 Vpp-5Vpp
ENTRADA: 10M,0.1Vpp-5Vpp
Salida: 8 canales, todos los cuales son 1VRMS(13dBm)
SALIDA: 8 PUERTOS 1vrms(13dBm)
Indicación: PWR. Indicación de potencia
EXT 10M: Indicación de salida externa 10M
ERROR: la luz está encendida y no hay salida (el oscilador de cristal interno de temperatura constante está roto y hay un problema con el circuito)
LED:PWR: POTENCIA
EXT 10M: entrada externa de 10M
ERROR: sin salida (dentro de OCXO error)
Accesorios: adaptador de corriente de/1,0 A
Accesorio:/1,0 A
Tamaño: W * H * L=100*55*120 (incluyendo la parte BNC)
TAMAÑO: W * H * L=100*55*120 (incluye conexión BNC)
Peso: Peso neto 600g (sin embalaje),800g (incluido el transformador, incluido el embalaje)
Peso: 600g (peso neto),800g (incluye adaptador, paquete)
Preguntas frecuentes:
Preguntas frecuentes.
1. P: ¿Qué es el distribuidor de frecuencia, amplificador de distribución,
R: ¿Qué es esto?
Respuesta: El distribuidor de frecuencia divide una frecuencia en múltiples frecuencias. El amplificador de distribución es para amplificar señales débiles. Su propósito principal es dividir una frecuencia en múltiples frecuencias.
La amplificación de frecuencia con baja amplitud de señal se divide en múltiples salidas de frecuencia.
P: Este es un amplificador de distribución de frecuencia y un estándar de frecuencia OCXO. Entrada externa 10M
Luego salida 8 puertos 10MHz
2. P: ¿Dónde está la aplicación principal?
R: Cualquier aplicación
R: Por ejemplo, si hay un punto de referencia de 10m, es necesario proporcionar un punto de referencia para 5 instrumentos respectivamente. ¿Qué debo hacer? Este amplificador se puede utilizar aquí.
P: Por ejemplo, hay un puerto estándar de frecuencia de 10MHz, pero hay cinco equipos, cómo hacerlo.
Utilizó este amplificador de distribución
3. P: ¿Para qué sirven las tres luces indicadoras?
A: Inductor LED
Respuesta: Uno es PWR, es decir, la luz indicadora de potencia. Mientras la alimentación esté conectada, la luz estará encendida, que se utiliza para comprobar si la parte de alimentación es buena,
Luz indicadora EXT 10m, que está encendida, indica que la salida es una señal de entrada externa,
La LUZ DE ERROR, que está encendida, indica que no hay salida de señal o falla del equipo. Se calcula internamente en 3 segundos de 3 segundos de encendido y apagado.
P: PWR: encendido,
EXT 10M: si la entrada externa es de 10MHz, este LED se enciende.
ERROR: si no hay salida, este LED se enciende,
4. ¿Cuál es el uso de F y ADJ?
R: ¿Qué es F,ADJ, cualquier usado?
Respuesta: Ajuste la frecuencia del oscilador de cristal de temperatura constante interna. Esto no es solo un amplificador distribuido, sino también una referencia de frecuencia de oscilador de cristal de temperatura constante,
Cuando no hay entrada externa, también habrá salida de señal.
P: ajustar dentro de la frecuencia OCXO.
