Descripción
El kit de evaluación de semiconductores FRDMGD3160HB8EVM es una plataforma de demostración y desarrollo para los controladores de puerta de un solo canal GD3160.Los controladores de puerta GD3160 están diseñados para accionar módulos SiC e IGBT para inversores de tracción xEV, OBC y convertidores DC-DC.El GD3160 cuenta con aislamiento galvánico integrado, una interfaz programable a través de SPI y opciones avanzadas de protección programable, como protección contra sobretemperatura, desaturación y detección de corriente.Los controladores de puerta GD3160 impulsan capacitamente MOSFET SiC y puertas IGBT utilizando directamente conmutación de alto rendimiento, baja resistencia dinámica y control de voltaje de puerta de riel a riel.

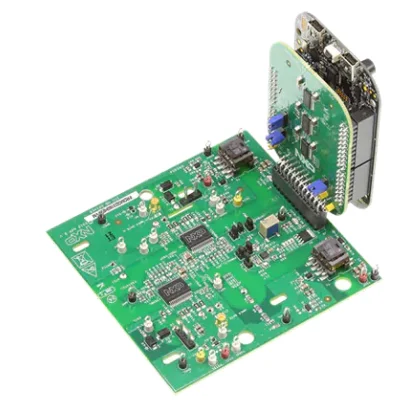

El kit de evaluación de semiconductores FRDMGD3160HB8EVM incluye una placa de evaluación de medio puente populada con dos dispositivos de accionamiento de puerta GD3160.El kit de evaluación también incluye la placa microcontroladora FRDM-KL25Z FRDM-KL25Z para interactuar con una PC instalada con el software FlexGUI.El software FlexGUI permite la comunicación con los registros SPI de los controladores de puerta GD3160 en cadena o en configuración independiente.
- Software FlexGUI fácil de instalar y usar para interfaces vía SPI a través de PC; El software incluye capacidad de prueba de doble pulso y cortocircuito.
- Capacidad de conectarse a módulos SiC P6 para evaluaciones de medio puente
- Nivel de accionamiento bajo negativo de puerta VEE (-3,9 V CC)
- Nivel de accionamiento de puerta alto regulado VCCREG (+15V CC)
- Jumper configurable para desactivar la protección contra fallas en tiempo muerto durante la prueba de cortocircuito
- Fácil acceso a puntos de prueba de potencia, tierra y señal.
- Monitor de voltaje de bus de enlace CC en el controlador de lado bajo a través de AMUXIN y AOUT
- Conexión de coeficiente de temperatura negativo (NTC) y configurable para monitorear la temperatura del módulo
CONTENIDO DEL KIT
- Placa de evaluación FRDMGD3160HB8EVM
- Placa de microcontrolador
- Placa traductora GD31xx de 3,3 V a 5,0 V (conectada a FRDM-KL25Z)
- Cable USB
- Puentes de configuración de 1,27 mm
- Guía de inicio rápido
EQUIPO NECESITADO
- PC con puerto USB disponible y software FlexGUI
- Módulo SiC P6 compatible
- Condensador DC-Link compatible con el módulo SiC
- Inductor de núcleo de aire de alta corriente de 30 μH a 50 μH para pruebas de doble pulso
- Fuente de alimentación HV con escudo de protección y protección auditiva
- 25V CC, fuente de alimentación de 1,0 A
- Osciloscopio de 4 canales 500MHz 2.5GS/s
- Bobina Rogowski, modelo PEM CWT Mini HF60R o CTW MiniHF30 (diámetro más pequeño)
- Sonda de alto voltaje aislada (CAL Test Electric CT2593-1, LeCroy AP030)
- Voltímetro digital
