Color
Longitud
Descripción
Nombre de la marca: ADT-LINK
Nombre del producto: USB 3,0 Tipo-CCable plano hembra a Int.19P macho
Modelo del producto: serie
Velocidad de transferencia: USB3.0 estándar 5Gbps
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,
Capacidad actual: 3A dentro de 50cm ; 1.5A dentro de 1 metro
Aplicación del producto: placa base ITX/ATX, conector USB interno de 20 pines incorporado o conector tipo E, adecuado para el puerto USB tipo C del panel lateral personalizado del chasis de la A4-ITX.
Descripción del número de pieza de la serie ADT USB:
S=; C=1, 2; W=2, 2; F=3, 3
Descripción de la longitud del cable:

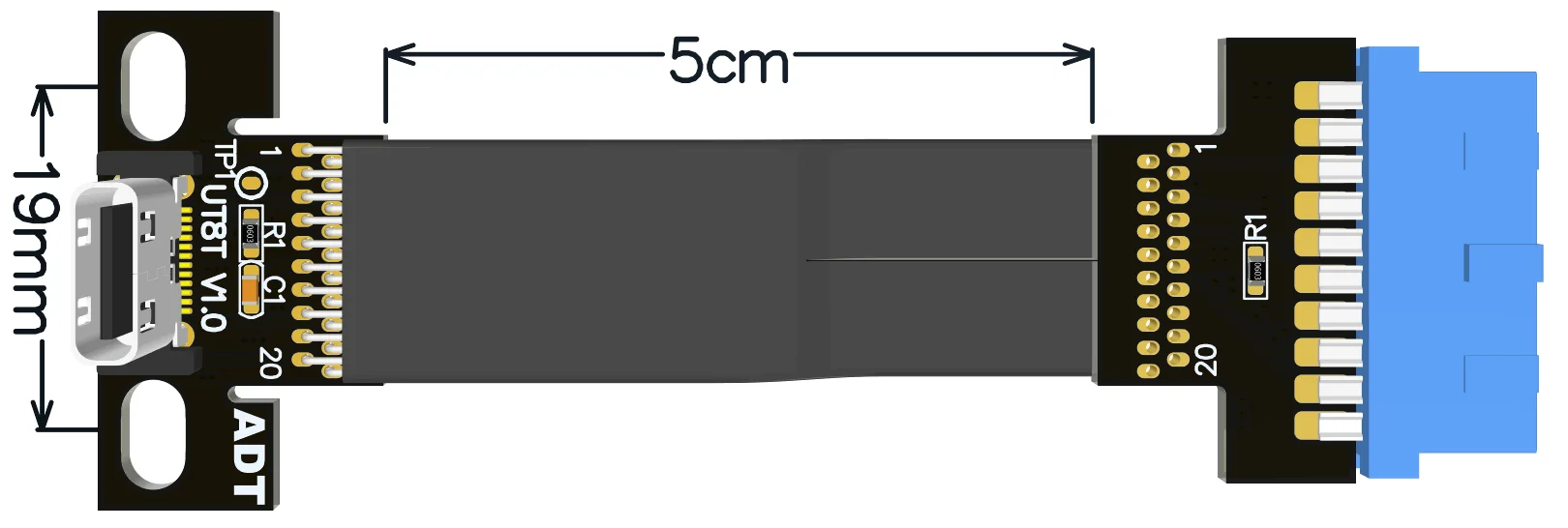

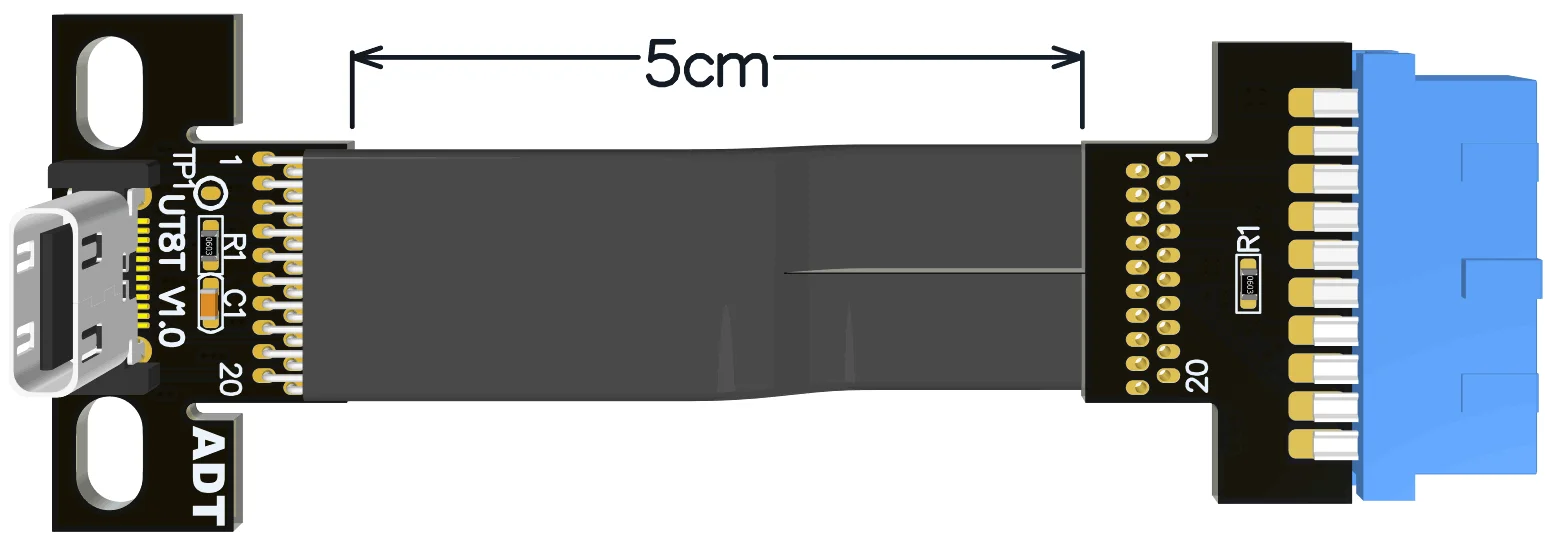

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la figura a continuación.

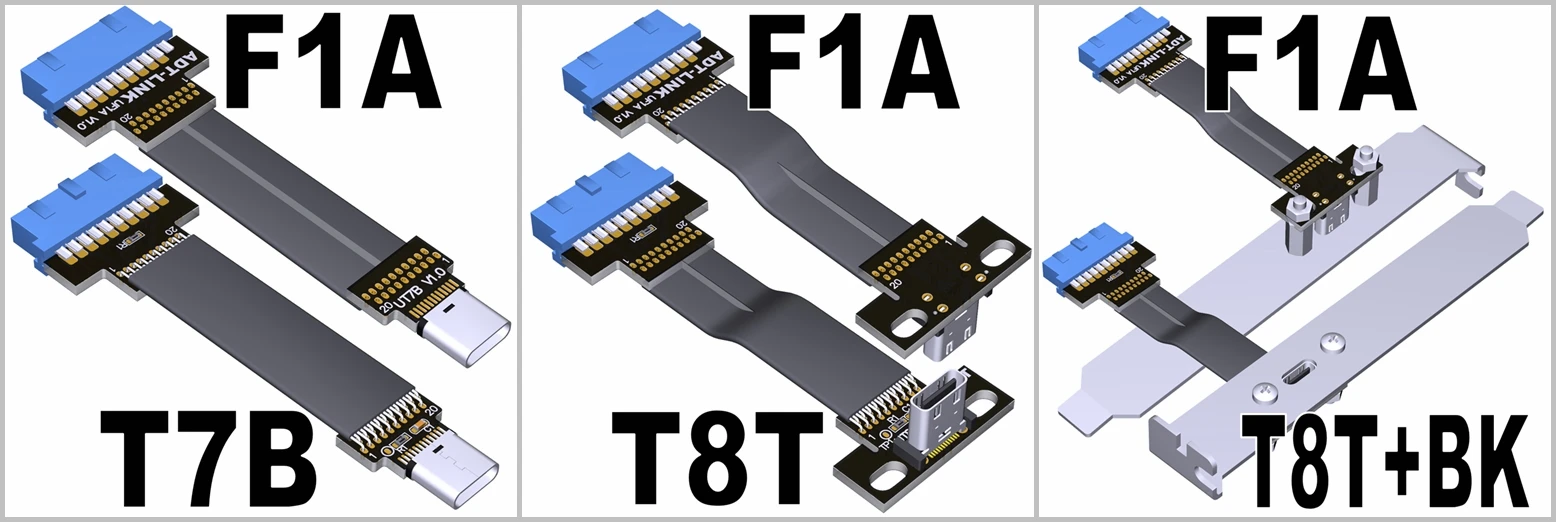

Descripción del modelo del producto:
Nombre del producto
Modelo de producto
Velocidad ancho de banda
Hembra recta tipo C a Int. Cable de extensión macho recto 19P
UT7B-UF1A
USB 3,0 5Gbps
Tipo-C Ángulo ascendente hembra a Int. Cable de extensión macho recto 19P con orificios para tornillos
UT8T-UF1A
USB 3,0 5Gbps

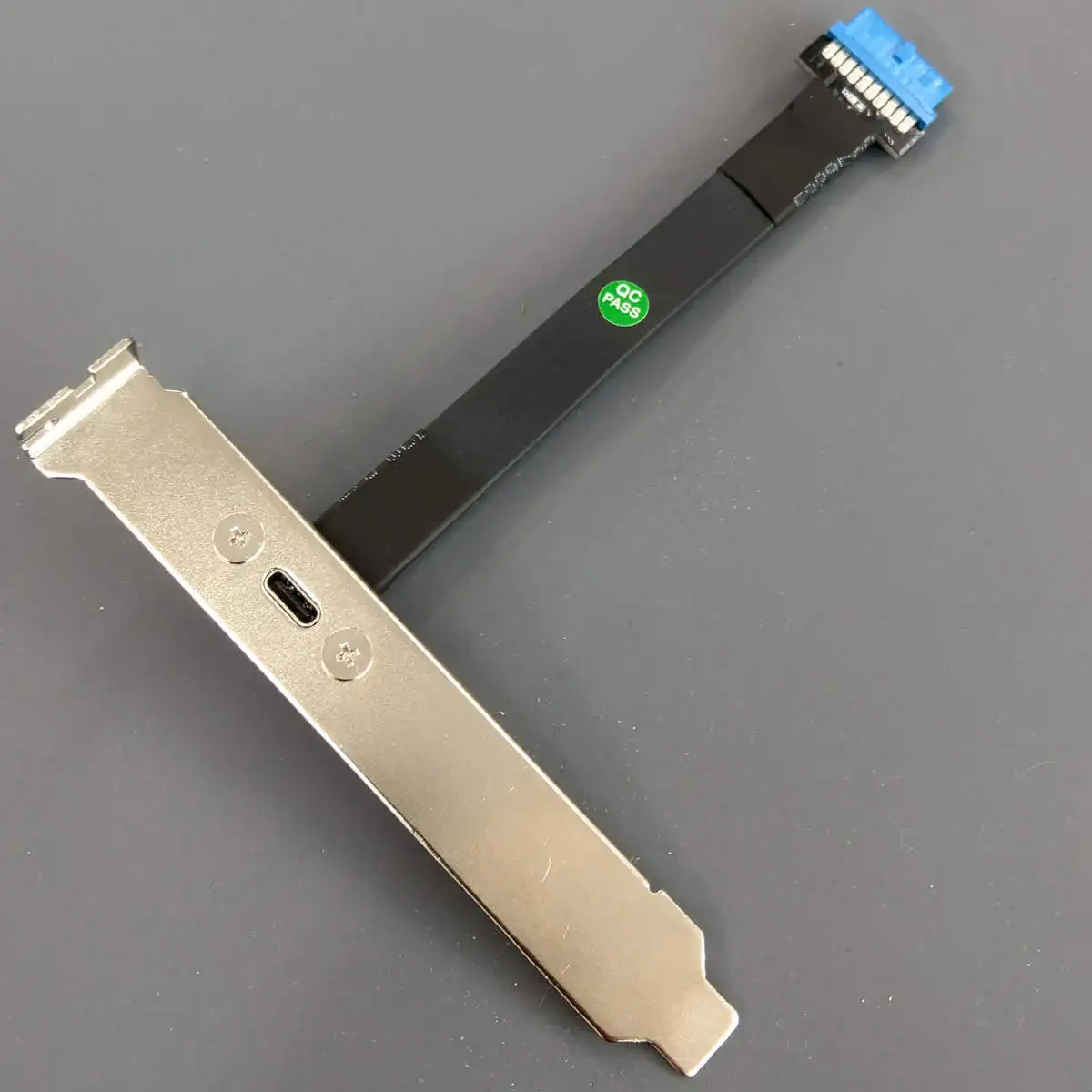

Tipo-C Ángulo ascendente hembra a Int. Cable de extensión macho recto 19P con orificios para tornillos, deflector PCIUT8T-UF1A-BKUSB 3,0 5Gbps

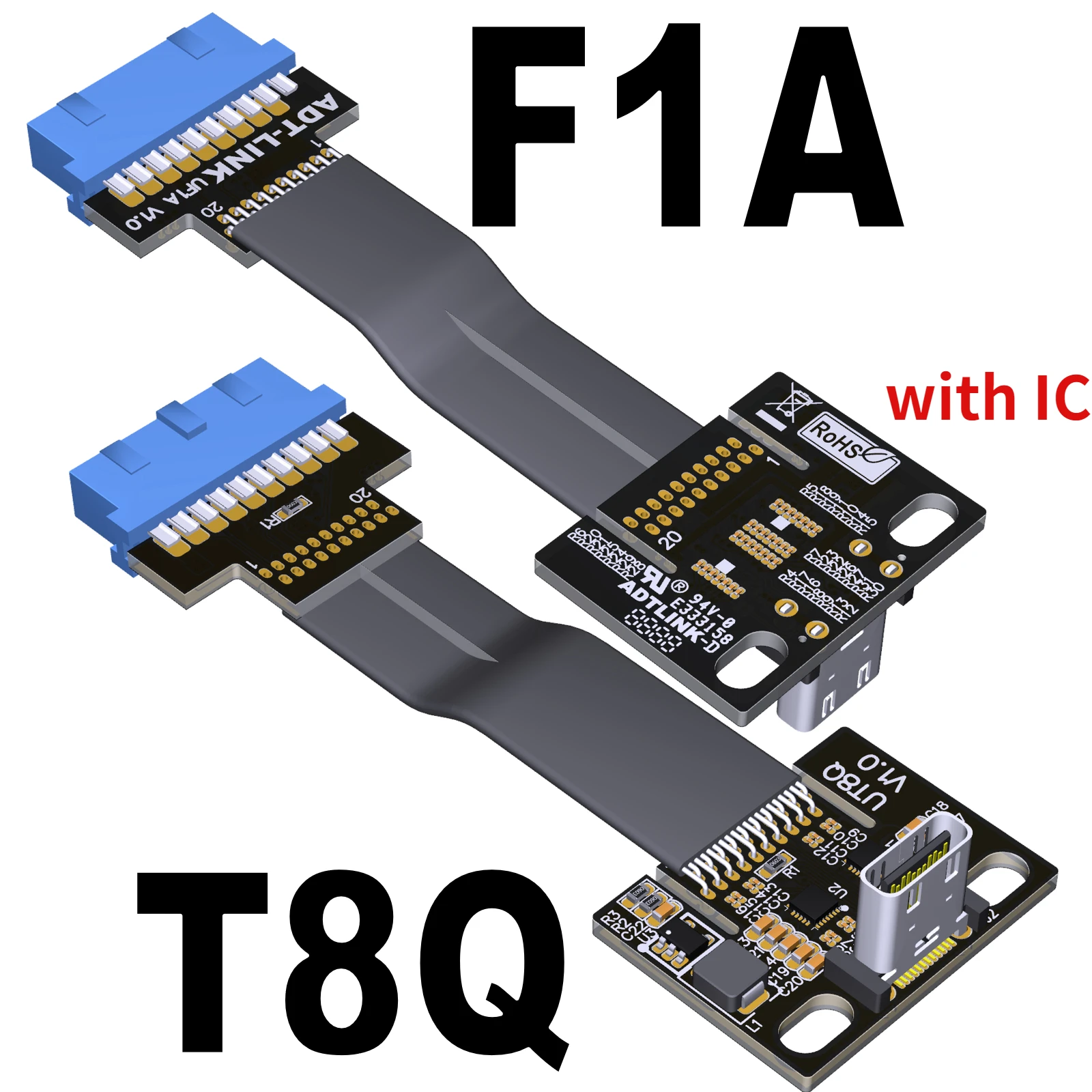

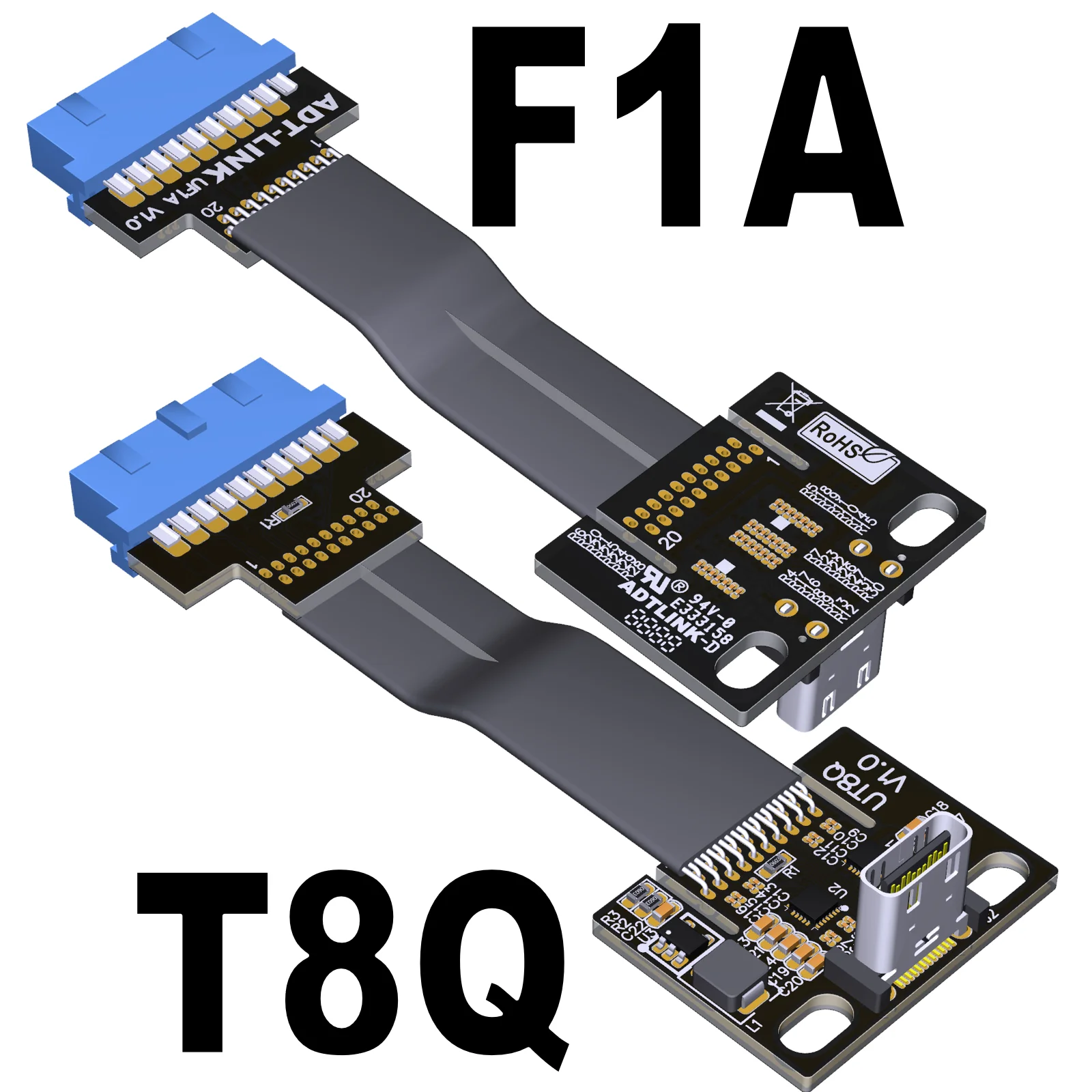

T8Q: con chip/IC/marcador electrónico

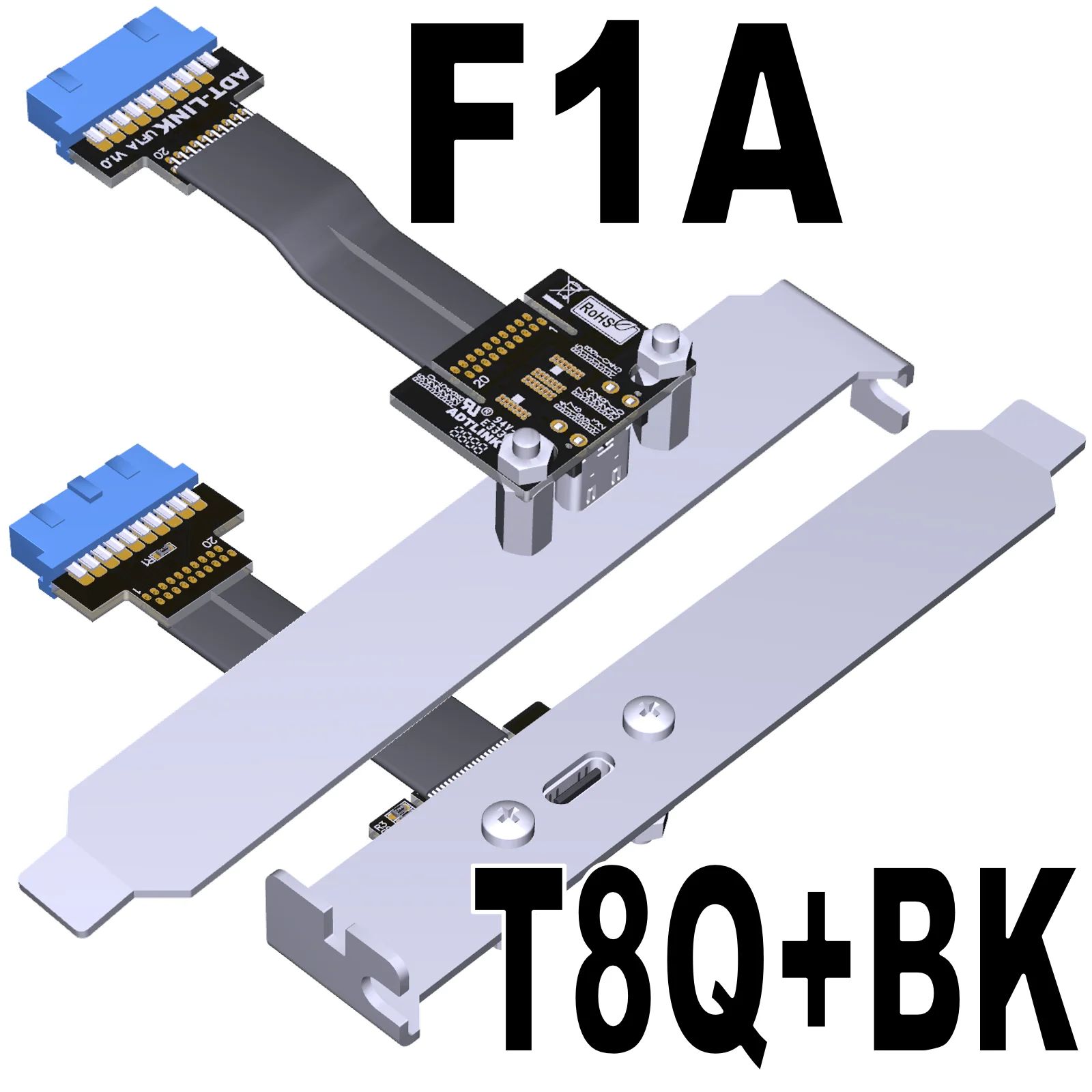

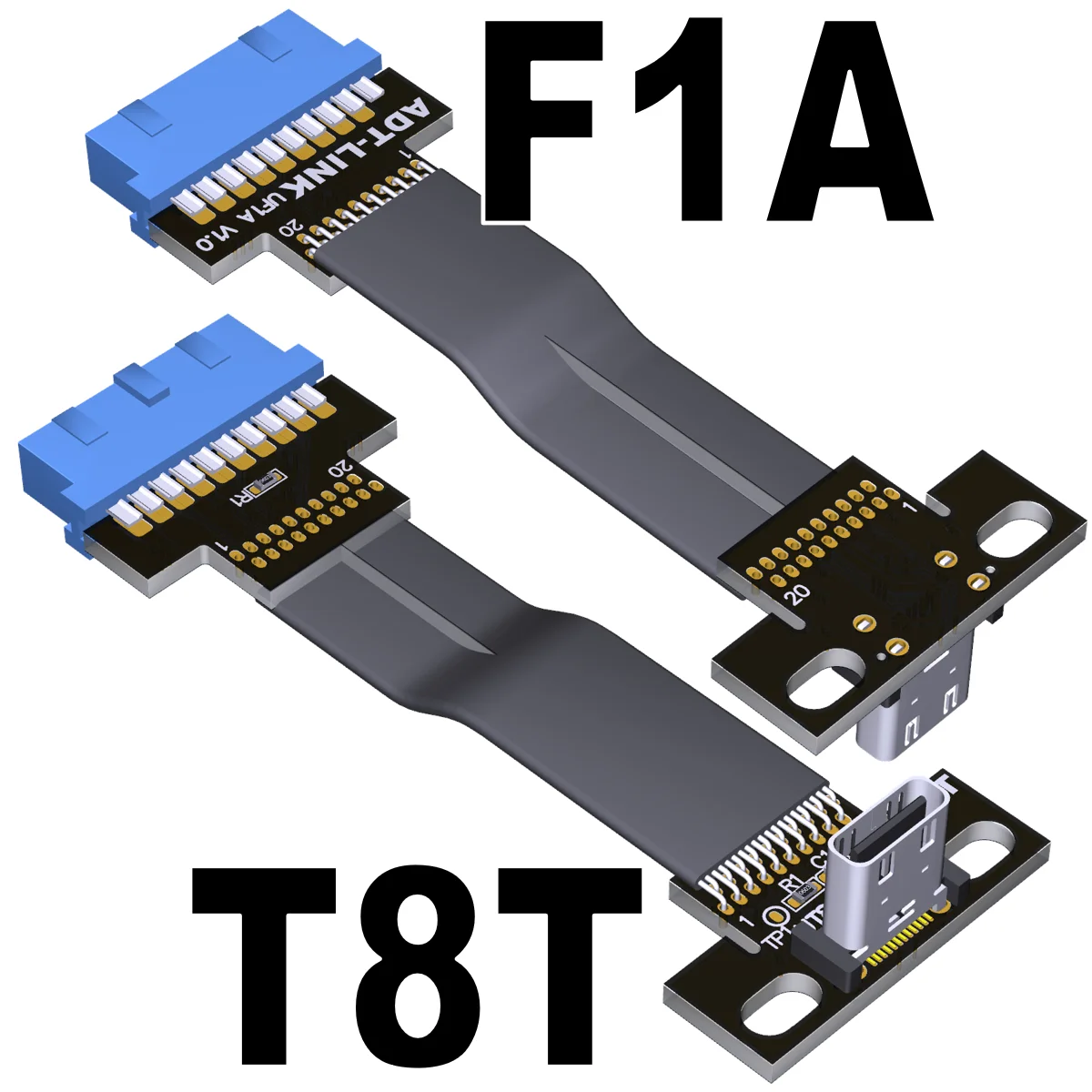

Imagen del producto:

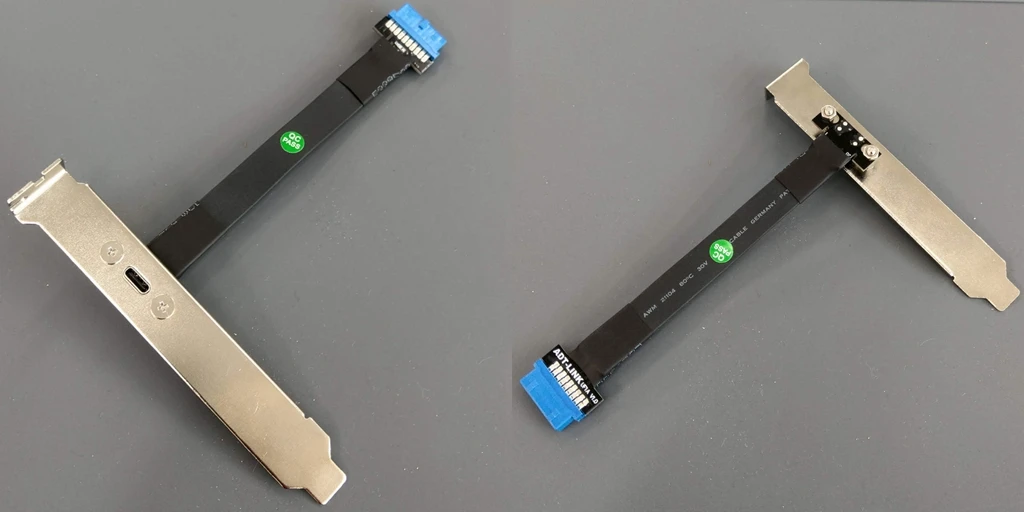

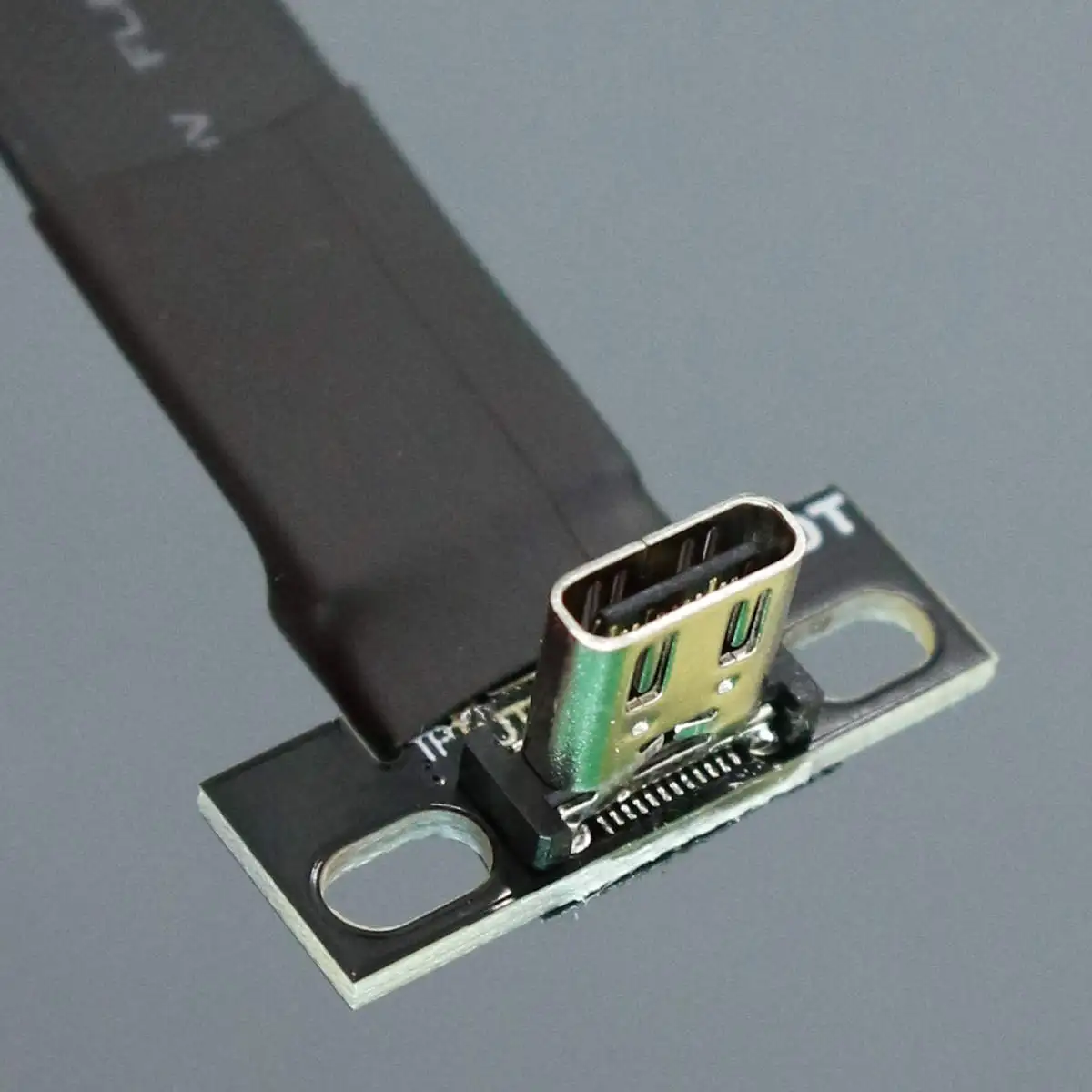

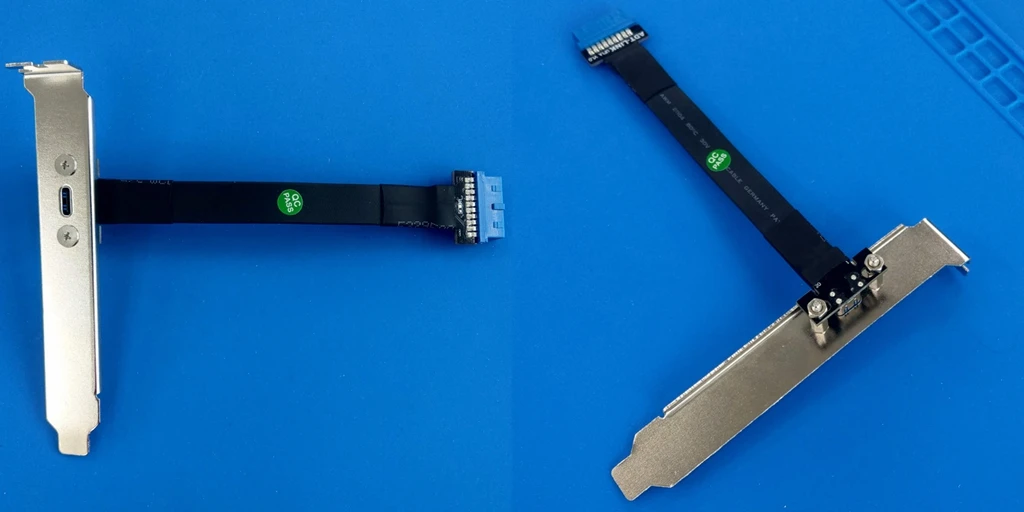

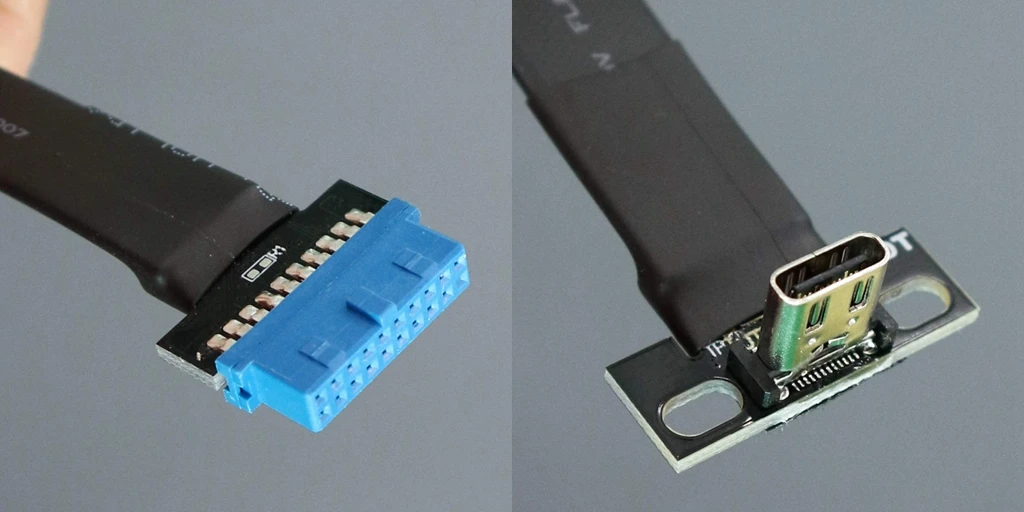

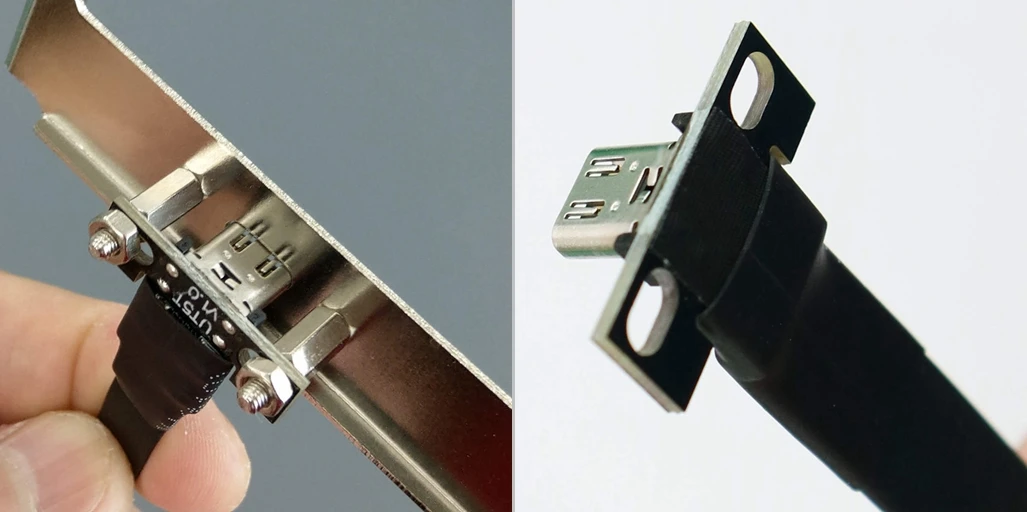

Foto real del producto:
Resumen de problemas técnicos:
1. ¿Se pueden dividir cables y conectores de PCB?
No, con el fin de purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB se sueldan y están protegidos por el manguito de Tubo termorretráctil, por lo que el producto no se puede separar.
2. ¿Grosor del cable? ¿Se puede doblar?
El grosor del cable es de 1,4mm, y se puede doblar y plegar sin afectar el uso.

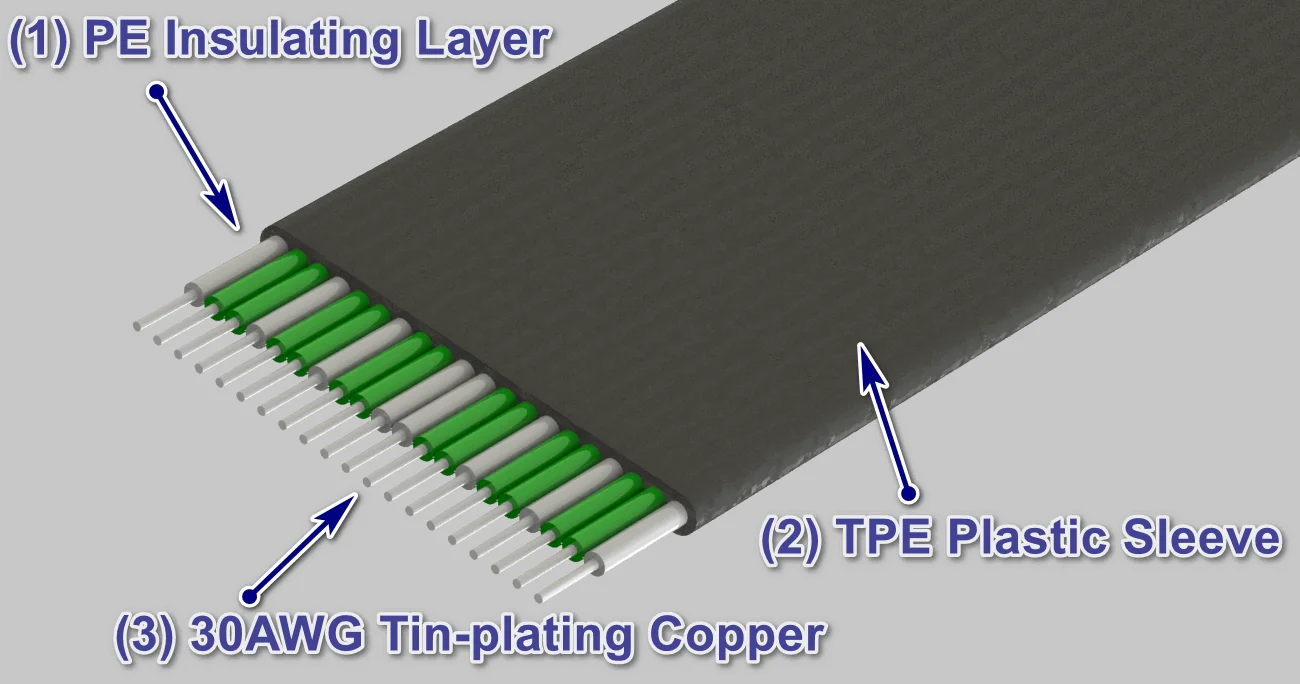

3. ¿Hay algún blindaje EMI para el cable?
Sin escudo metálico. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
¿Cuál es el tamaño del paso del agujero del UT8T?
La distancia del orificio central es de 19mm, y el rango de distancia del orificio es de 16,5 ~ 21,5 cm

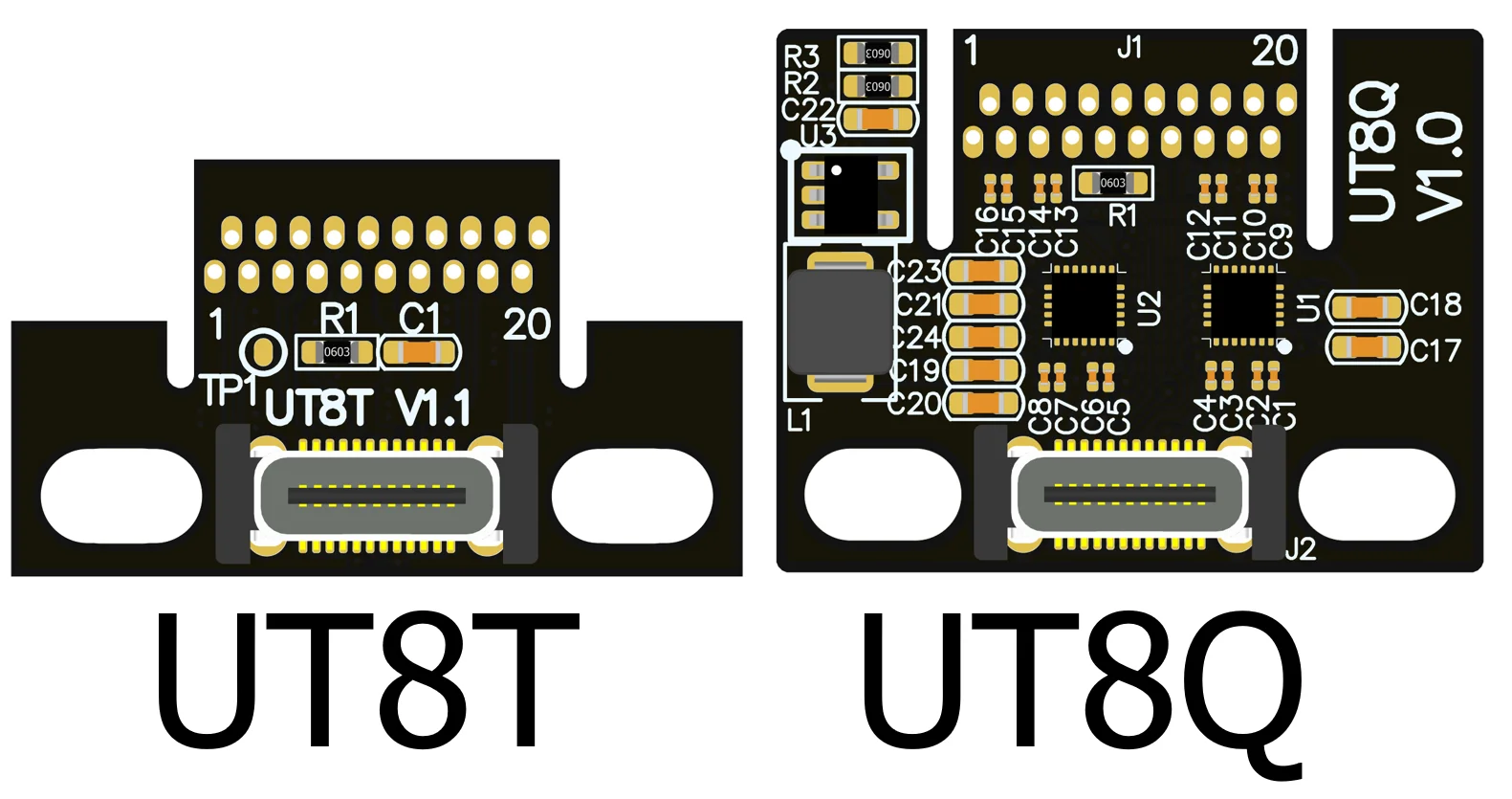

¿Diferencia del modelo UT8T/UT8Q?
El modelo UT8T no tiene chip, y la atenuación de la señal después de que los dos cables USB se conecten en serie puede no cumplir con los requisitos de transmisión de señal USB de alta velocidad.

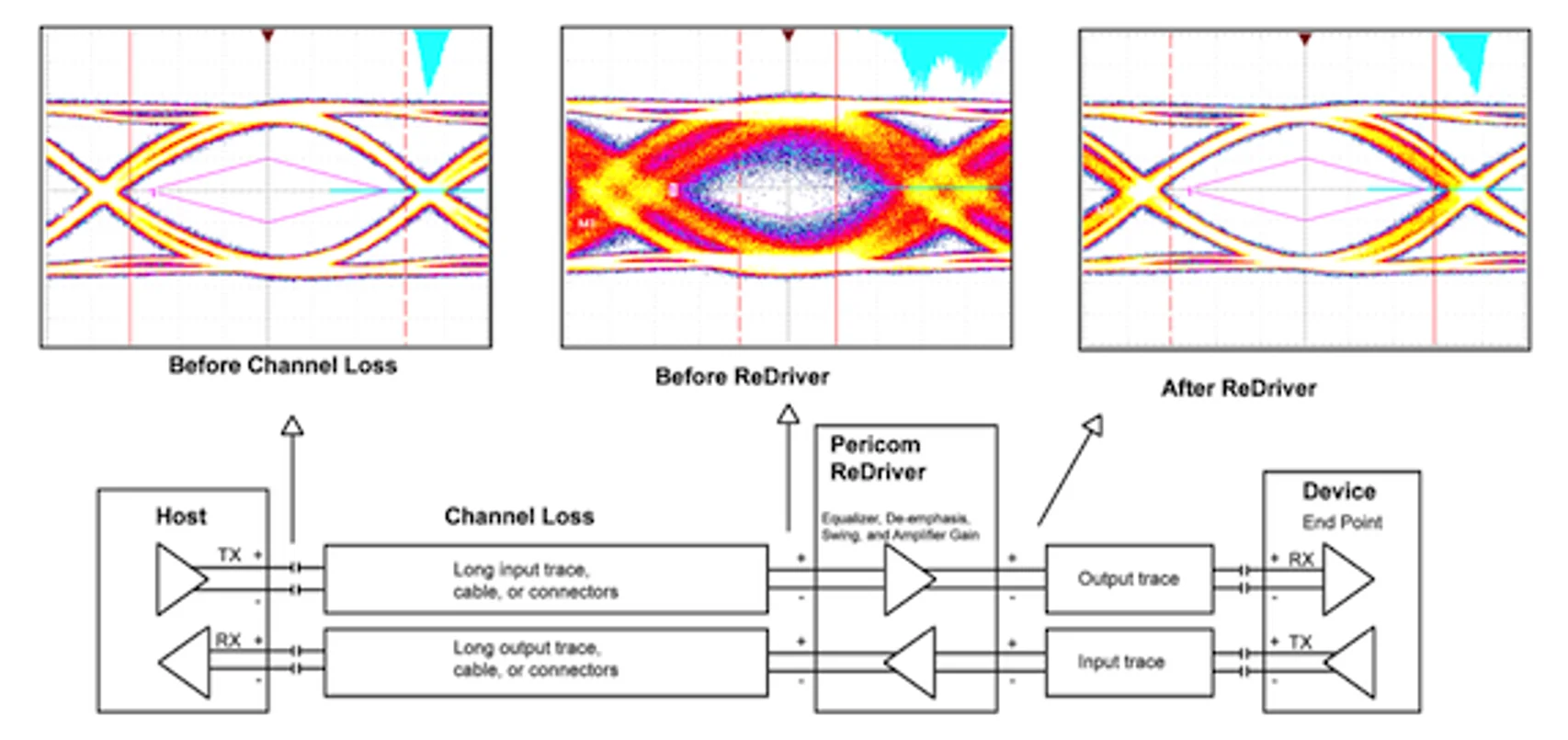

Modelo UT8Q con chip que utiliza diodos/IC repetidor Redriver de Pericom, que regenera la señal y mejora su calidad. Para reducir la incidencia de errores de transmisión de señal, consulte el siguiente esquema:
