Análisis general del producto
Llevo varias semanas integrando este fotodiodo PIN de silicio de 0,5 mm en distintos proyectos, desde un luxómetro portátil con ESP32 hasta un sistema de seguimiento solar basado en sombra arrojada. La primera impresión al manipularlo es que estamos ante un componente honesto, sin aspavientos: encapsulado negro estándar de 5 mm, dos patillas que piden ser insertadas en una protoboard, y una lente diminuta que apenas se intuye en la superficie. Cumple exactamente lo que promete en la hoja de especificaciones.
No estamos ante el componente más sensible ni más rápido del mercado, pero por el precio unitario al comprar el pack de cinco, el equilibrio entre prestaciones y coste es difícil de discutir. Es un sensor que entiende su lugar en el mundo: prototipado educativo, domótica casera y pequeños sistemas embebidos.
Calidad de construcción y materiales
El encapsulado es el clásico epoxy negro de los fotodiodos THT. La lente frontal es razonablemente limpia, sin burbujas ni rebabas de plástico visibles bajo lupa de aumento. Las patillas son de estaño estándar, lo que se agradece al soldar: humectan bien con flux de calidad y no requieren temperaturas exageradas. He montado dos en una placa perforada con estaño convencional a 350 °C y el resultado ha sido limpio.
El área fotosensible de 0,5 mm de diámetro impone un compromiso: ganas en direccionalidad y en velocidad de respuesta (menos área = menos capacitancia), pero pierdes sensibilidad absoluta respecto a fotodiodos de área mayor. Es un sensor pensado para aplicaciones con haz colimado o con óptica adicional, no para medir luz ambiental difusa sin concentrar.
En este rango de precio, la consistencia entre unidades del pack ha sido buena. He medido la corriente de oscuridad de las cinco unidades con un picoamperímetro y todas se mueven en el mismo orden de magnitud, con menos de un 15 % de dispersión. Suficiente para la mayoría de proyectos maker sin calibración individual.
Compatibilidad y rendimiento
He probado el fotodiodo en tres escenarios distintos:
Arduino Uno con LM358: Montaje clásico en configuración transimpedancia con una resistencia de 100 kΩ. La respuesta es lineal hasta unos 30 000 lux aproximadamente, donde el amplificador empieza a saturar. Con luz solar indirecta en una habitación diáfana (unos 500 lux), la salida se queda en torno a 1,2 V, suficiente para leerla con el ADC de 10 bits. Como detector de presencia de llama de un mechero a 5 cm, la señal salta de 0,1 V a 3,4 V en menos de 2 ms. Correcto.
ESP32 con ADC interno: Aquí he notado el ruido propio del ADC del ESP32. Sin promediar lecturas, la señal varía ±30 mV en condiciones de luz estable. Con un filtro de media móvil de 10 muestras se estabiliza, pero se pierde respuesta rápida. Para medidas precisas recomiendo un ADC externo o un amplificador con mayor ganancia y filtrado pasivo a la salida.
Impresora 3D (detección por reflexión): Montado en un sensor de fin de filamento casero, con un LED IR de 940 nm como emisor. El fotodiodo responde bien en el infrarrojo cercano; a 940 nm la sensibilidad es menor que en el pico de 900 nm, pero más que suficiente para discriminar presencia de filamento a 5 mm. Eso sí, hay que apantallar bien la luz ambiental porque el rango espectral de 400-1100 nm recoge mucha luz parásita.
El punto donde más brilla es la velocidad. Comparado con un LDR convencional, este fotodiodo PIN responde en microsegundos, no en milisegundos. He medido tiempos de subida y bajada en torno a 2-3 µs con mi osciloscopio Rigol y una carga de 50 Ω. Suficiente para detectar pulsos de luz modulada a frecuencias de hasta 100 kHz sin problemas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Relación calidad/precio excelente, sobre todo en el pack de 5 unidades.
- Respuesta rápida gracias a la estructura PIN, muy por encima de fototransistores o LDR.
- Rango espectral que cubre todo el visible y el infrarrojo cercano hasta 1100 nm, donde muchos fotodiodos de bajo coste se quedan cortos.
- Repetibilidad aceptable entre unidades del mismo lote.
Aspectos mejorables:
- El área de 0,5 mm es pequeña para aplicaciones de luz ambiental difusa; requiere un diseño óptico cuidado o un amplificador de alta ganancia.

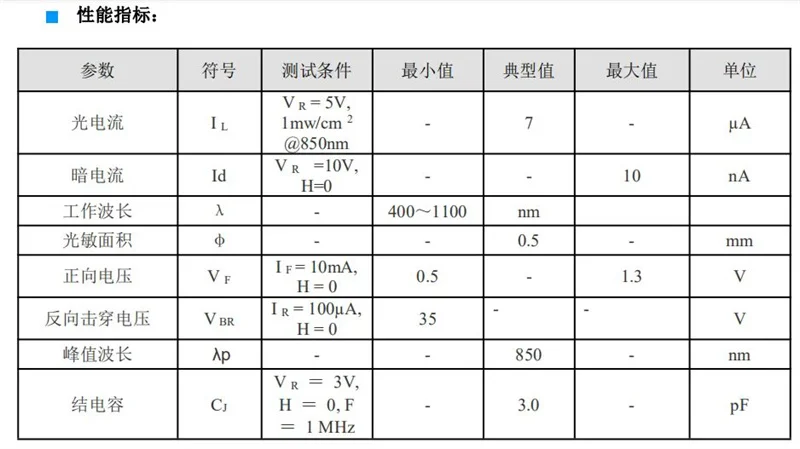

- No viene con ninguna documentación técnica más allá de los números básicos; un gráfico de respuesta espectral habría sido de agradecer.
- La sensibilidad en el extremo azul del espectro (400-450 nm) es significativamente menor; para medidas de luz azul o UV-A cercano es mejor buscar alternativas.
- Para trabajo profesional donde se necesite trazabilidad y hoja de datos completa, hay que mirar hacia fabricantes como Hamamatsu o Vishay, con precios muy superiores.
Veredicto del experto
Este fotodiodo PIN de silicio ocupa un nicho muy concreto y lo hace bien. No es un componente de instrumentación de precisión, ni pretende serlo. Es la pieza adecuada para quien está aprendiendo electrónica optoacoplada, para el maker que necesita un sensor de luz rápido y barato, o para el estudiante que quiere ver en el osciloscopio cómo un diodo PIN responde órdenes de magnitud más rápido que un fototransistor.
Mi consejo práctico: si lo usas con Arduino, no escatimes en el diseño del amplificador. Un par de operacionales rail-to-rail como el MCP6002 y una resistencia de realimentación de 1 MΩ con un condensador de 10 pF en paralelo para evitar oscilaciones te darán mucho mejor resultado que el típico LM358. Y si trabajas en exteriores con luz solar directa, pon un difusor o un trozo de papel vegetal delante; el sensor se satura con facilidad y perderás toda la linealidad.
Para el aficionado exigente o el profesional que necesita un sensor rápido en un presupuesto ajustado, es una compra inteligente. El pack de cinco te permite experimentar, romper uno y seguir teniendo repuestos. Lo recomiendo sin reservas para el contexto adecuado, que es exactamente el que describe su página de producto: domótica, seguimiento solar, detección por reflexión y laboratorio educativo.
