Color
Descripción
Característica
1. Para Personas aéreas, enterradas y de pared de tuberías que usan pozos.
2. Anillo con un material especial que se puede abrir repetidamente, reutilizar.
3. Bandeja de empalme Diseño de página fácil de usar
4. Forma rápida de facilitar el uso del mantenimiento sellado abierto
5. Se pueden instalar válvulas y dispositivos de conexión a tierra
6. Diseño Avanzado de estructura interna
7. Fácil de reintroducir, nunca requiere herramienta de reentrada.
Alcance
El ámbito de aplicación es: aéreo, subterráneo, tubería, agujero de mano. La temperatura ambiente varía de-40 a 65 ℃.
Especificaciones:
Tamaño: mm l× w× H
Puertos de Cable
Diámetro del Cable
Capacidad máxima
Capacidad del núcleo por bandeja
295 × 190
4
& Phi; 16 × 4
Bunchy:48
Cinta: 72
Lote: 6-48 (núcleos)
Cinta: 72 (núcleos)
Bandejas:
N. ° de modelo
Capacidad
Tamaño: mm l× w× H
FOST013
Bunchy
Simple: 6 núcleos doble: 12 núcleos
93 × 105 × 10
Cinta
3 piezas
Componente Principal
N. °
Nombre de los componentes
Cantidad
Uso
Observaciones
1
FOSC (cubierta)
1 Juego
Empalmes de cable de fibra de protección en su totalidad
Diámetro Interno: 208*132(mm)
2
Fibra óptica
Bandeja de empalme (FOST)
Máximo 4 bandejas (elásticas)
Fijación de protección Termocontraíble
Mangas y fibras de sujeción
Adecuado para:
Bunchy:4,6,812 (núcleos)
3
Bandeja de sujeción de fibra
1 ud.
Fibras de sujeción con protección
Abrigo
4
Base
1 Juego
Fijación de estructura interna y externa
5
Aro de plástico
1 Juego
Fijación entre la cubierta y la base FOSC
6
Ajuste de sello
1 Juego
Sellado entre la cubierta FOSC y el Fondo FOSC
7
Anillos de sellado para puertos de entrada/salida
4 Uds.
Para el sellado interior de los puertos de entrada/salida; El diámetro es de 16,5mm

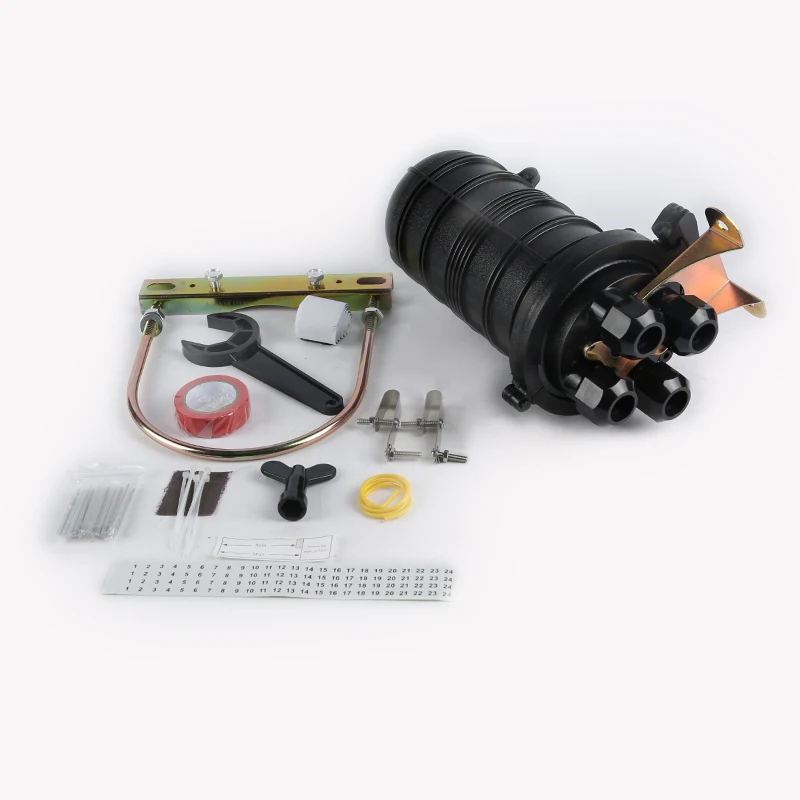

Accesorios principales y herramientas especiales
8
Funda protectora termoretráctil
Empalmes de fibra de protección
Configuración según capacidad
9
Corbata de nailon
Fibra de fijación con capa protectora
Configuración según capacidad
10
Cable de tierra
1 pieza
Pasando entre el dispositivo de puesta a tierra
11
Paño abrasivo
1 pieza
Rascar calbes de fibra
12
Papel de etiquetado
1 pieza
Fibra de etiquetado
13
Llave inglesa
1 pieza
Instalación y apriete de la tuerca (plástico) del tubo de entrada/salida.
14
Llave especial M10
1 pieza
Tuerca de apriete de núcleo reforzado
15
Papel de medición
1 pieza
Para medir el perímetro, cuyo diámetro se agranda con cinta de sellado
Para medir el perímetro con el papel de medición correspondiente
16
Cinta de sellado
1 anillo
Ampliación del diámetro del cable de fibra que encaja con el anillo de junta.
Configuración según las especificaciones
17
Cinta aislante
1 anillo
Ampliación del diámetro del cable de fibra para una fácil fijación
18
Aro de Metal
1 Juego
Para montaje en pared y abrazaderas de poste
19
Manual de instrucciones
1 pieza
Instalación estándar
Accesorios opcionales
N. °
Nombre de los componentes
Cantidad
Uso
Observaciones
1
Válvula de prueba de presión
1 Juego
Después de inyectar aire, se utiliza para pruebas de presión y pruebas de sellado.
Configuración según los requisitos
2
Dispositivo de derivación de tierra
1 Juego
Derivación de componentes metálicos de cable de fibra en el FOSC para conexión a tierra
Configuración según los requisitos
3
Desecante
1 bolsa
Poner en FOSC antes de sellar para desecar el aire.
Configuración según los requisitos
4
Tubo amortiguador
Decidido por los clientes
Enganchado a fibras y fijado con FOST, buffer de gestión.
Configuración según los requisitos
