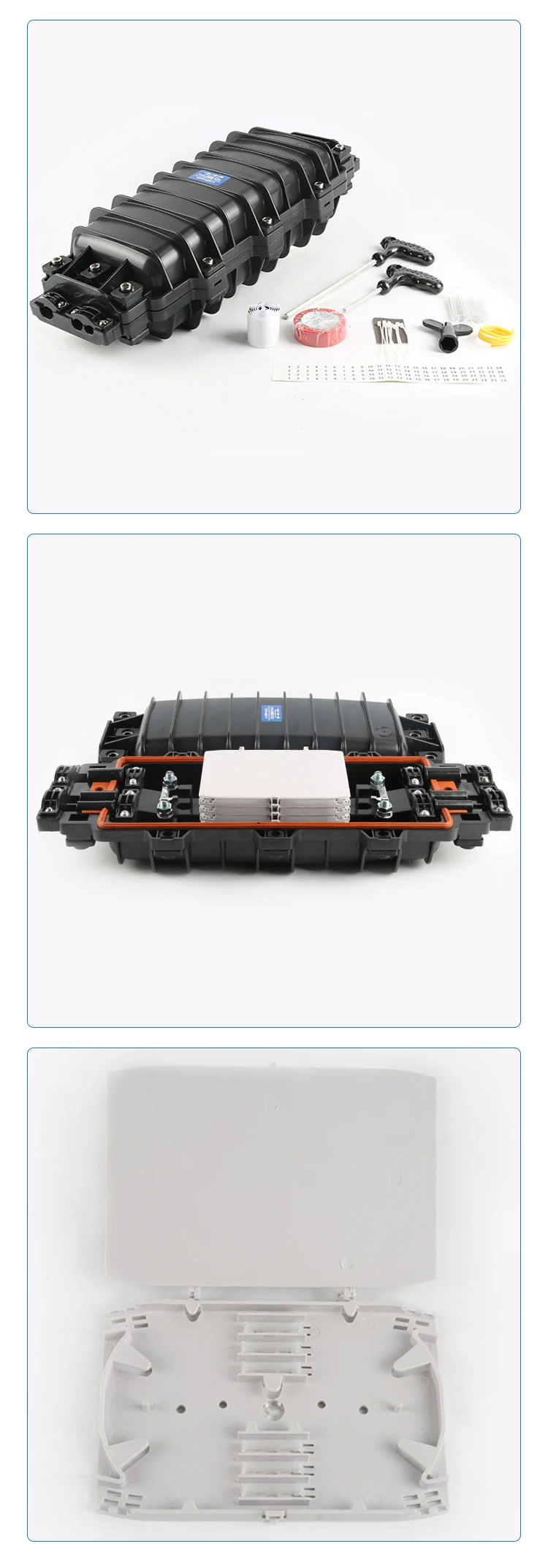

Cierre de Empalme Óptico FTTH de alta calidad, resistente al agua, horizontal, de alta calidad
Capacidad máxima 96 núcleos

Póngase en contacto con nosotros para pedidos a granel (@)firstfiber.cn

Característica:
1. Para personas aéreas, enterradas, paredes y paredes de tuberías usan pozos
2. Anillo con un material especial que se puede abrir repetidamente y reutilizar.
3. Bandeja de empalme fácil de usar Diseño de página
4. Manera rápida de hacer uso del mantenimiento abierto sellado más fácil
5. Se pueden instalar válvulas y dispositivos de conexión a tierra
6. Diseño avanzado de la estructura interna
7. Fácil de volver a entrar, nunca requiere herramienta de reentrada.
Alcance:
Este manual de instalación se adapta al cierre de empalme de fibra óptica (en adelante abreviado como FOSC), como guía para una instalación adecuada.
El Ámbito de aplicación es: aéreo, subterráneo, tubería, orificio de mano. La temperatura ambiente varía de-40 a 65 °C.
Observación:
Accesorios para la selección de los clientes: Dispositivo de derivación de puesta a tierra, válvula de prueba de presión, tubo de amortiguación para cinta o fibra bunchy, metal interno de acero inoxidable, etc.

Especificaciones:

Tamaño: MM L×W×H

Puertos de cable

Diámetro del cable

Capacidad máx.

Capacidad del núcleo por bandeja

470 × 180 × 125

6

& PHI; 13 × 2

& PHI; 16 × 2

& PHI; 20 × 2

Bunchy:96

Cinta: 144

Bunchy:12-96 (núcleos)

Cinta: 72-144 (núcleos)

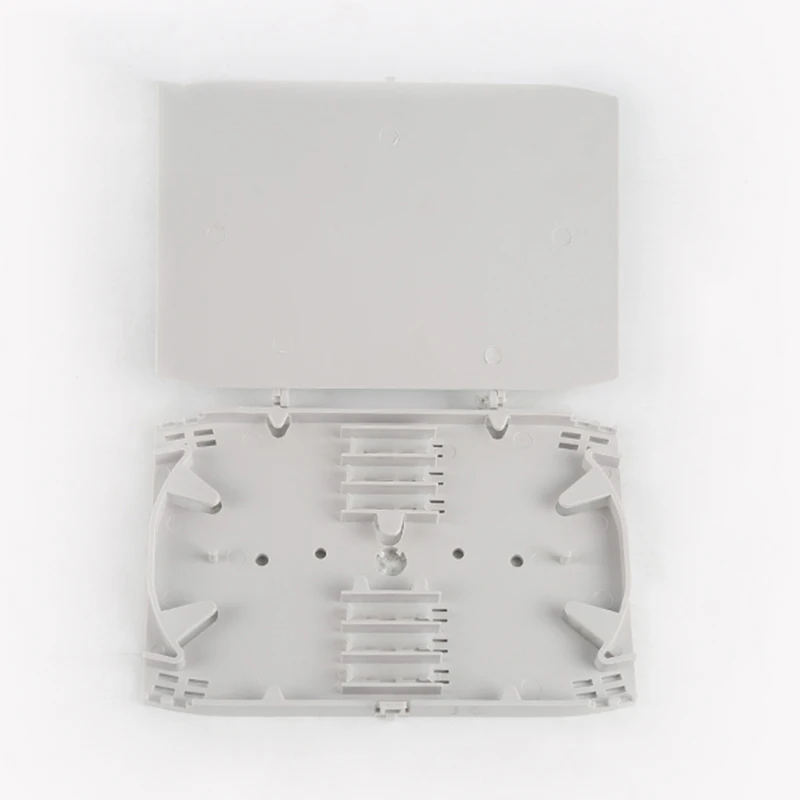

Bandejas:

Modelo No.

Capacidad

Tamaño: MM L×W×H

FOST016

Bunchy

Individual: 12 núcleos doble: 24 núcleos

150*100*9

Cinta

6 piezas

Componente principal

No.

Nombre de componentes

Cantidad

Uso

Observaciones

1

Carcasa (inferior)

1 Juego

Protección de empalmes de cable de fibra en su totalidad

Diámetro interno: 430*180*63(mm)

2.

Carcasa (cubierta)

1 Juego

Protección de empalmes de cable de fibra en su totalidad

Diámetro interno: 430*180*63(mm)

3

Fibra óptica

Bandeja de empalme (FOST)

Máximo 6 bandejas (bunchy) o

4 bandejas (cinta)

Fijación de La Manga protectora termorretráctil y fibras de sujeción

Adecuado para: Bunchy:12,24 (núcleos) Cinta: 3 (piezas)

4.

Fundación

1 Juego

Fijación de núcleo reforzado de cable de fibra y FOST

5.

Accesorio sellado

1 Juego

Sellado entre la cubierta FOSC y la parte inferior FOSC

6

Enchufe de puerto

6 piezas

Sellar puertos vacíos

7

Perno fijo

1 Juego

Fijación de la carcasa

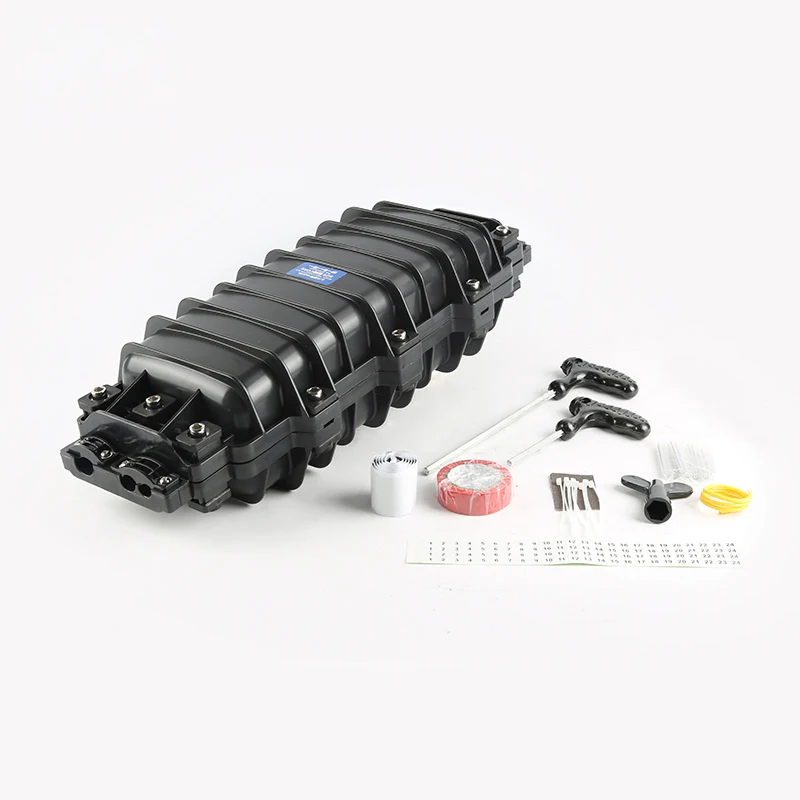

Accesorios principales y herramientas especiales

8.

Funda protectora termorretráctil

Empalmes de fibra protectores

Configuración según la capacidad

9

Corbata de nailon

Fijación de fibra con capa protectora

Configuración según la capacidad

10

Cinta aislante

1 rollo

Diámetro de ampliación del cable de fibra para una fácil fijación

11.

Cinta selladora

1 rollo

Ampliación del diámetro del cable de fibra que encaja con el accesorio de sellado

Configuración según especificación

12

Gancho colgante

1 Juego

Para uso aéreo

13

Cable de puesta a tierra

1 pieza

Poner a través entre el dispositivo de puesta a tierra

14

Paño abrasivo

1 pieza

Moler la fibra

15

Papel de etiquetado

1 pieza

Fibra de etiquetado

16

Llave especial M8

1 pieza

Pernos de fijación de carcasa y placa de inserción

17

Llave especial M10

1 pieza

Tuerca de apriete de núcleo reforzado

18

Manual de instrucciones

1 pieza

Instalación estándar
