Filtro de cristal de cuarzo Filtro de banda estrecha de paso de banda 45MHz ±7KHz

1.Parámetros técnicos:

1.Frecuencia de trabajo: 45MHz ±7KHz

2.Tamaño total: 24×47 mm (sin junta)

3.Supresión fuera de banda: 80 dB (BW 200 kHz)

60 dB (BW 11 KHz)

4.Forma conjunta: SMA-KE (el orificio de la forma se puede personalizar)

5.Fluctuación en banda: 1,0 dB

6.Impedancia del sistema: 50 ohmios

7.Pérdida de inserción: 3,3 dB (típico)

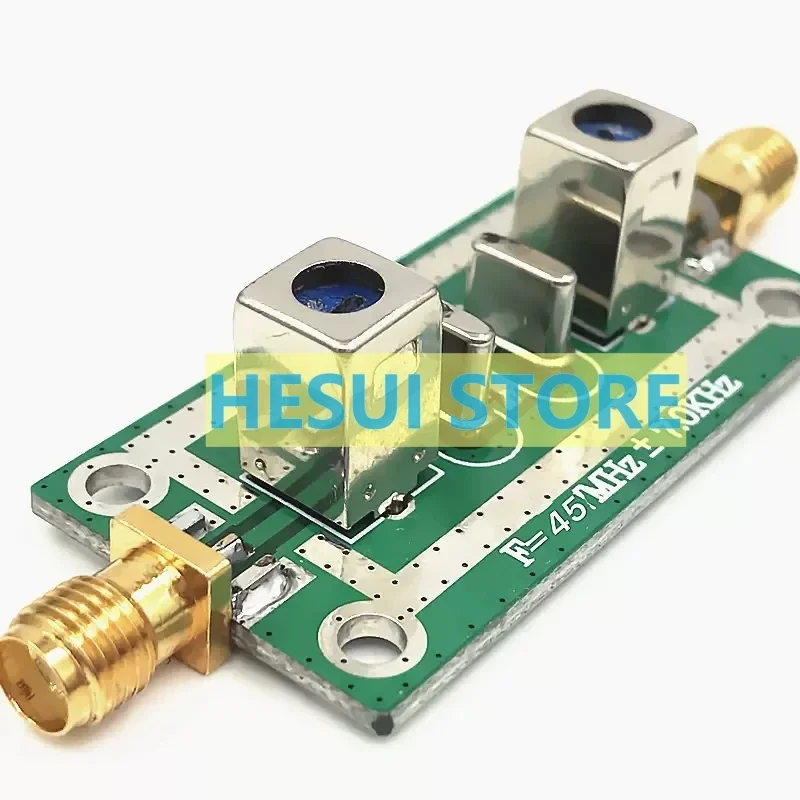

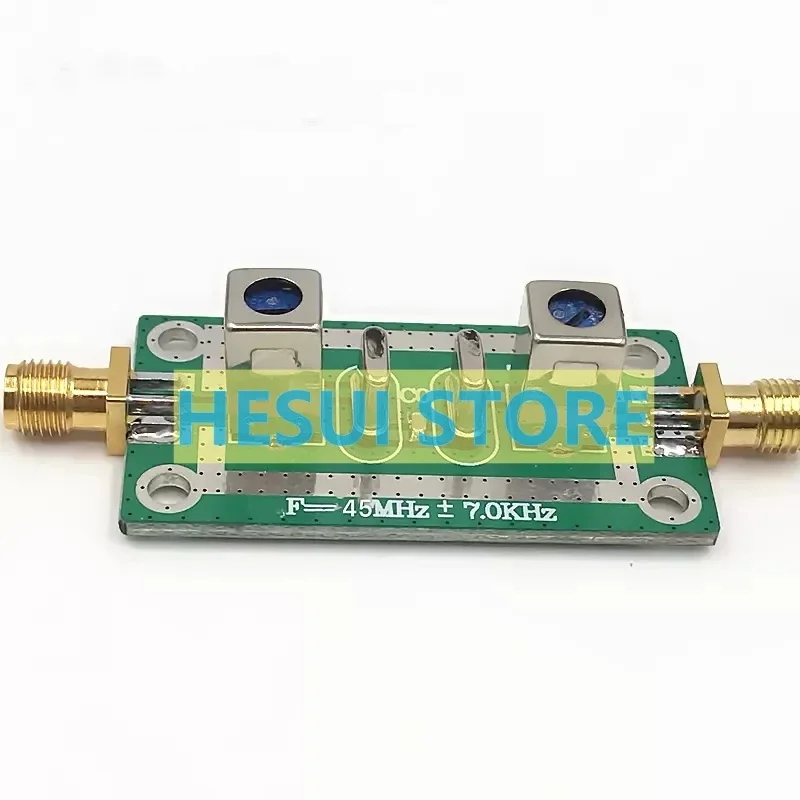

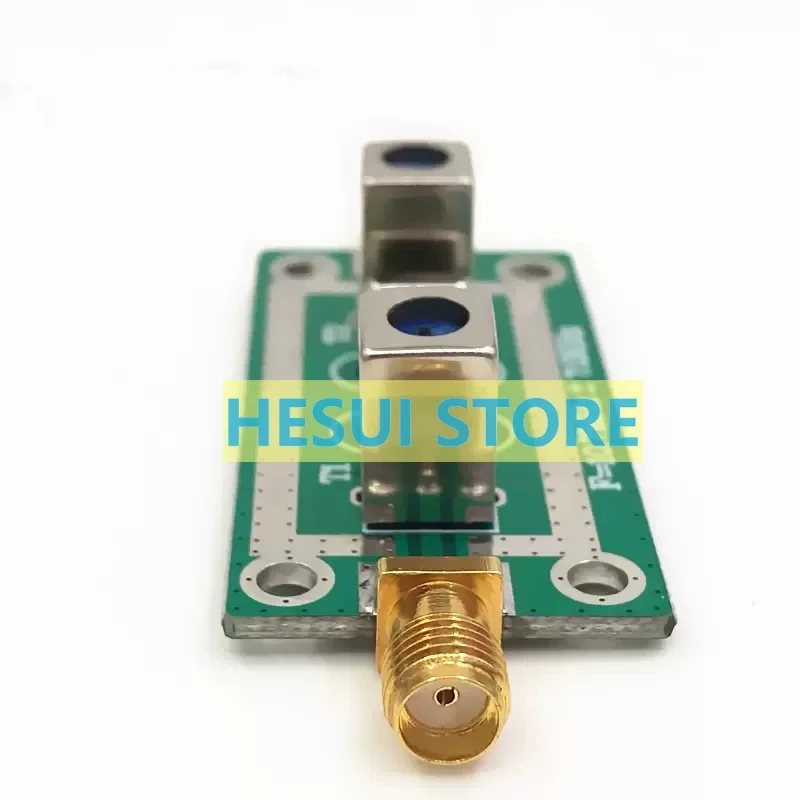

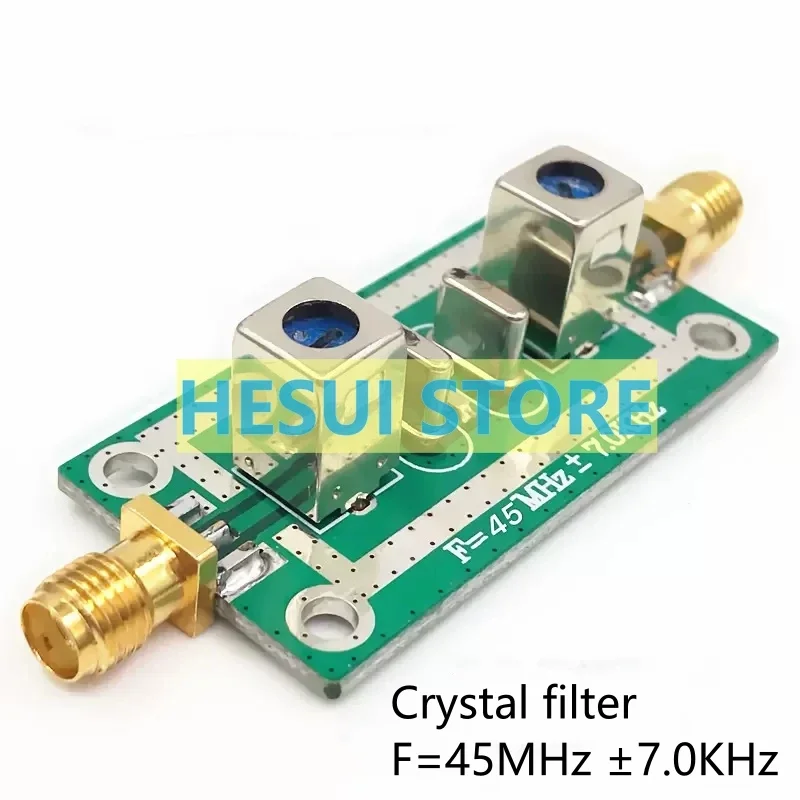

2.Imágenes del producto

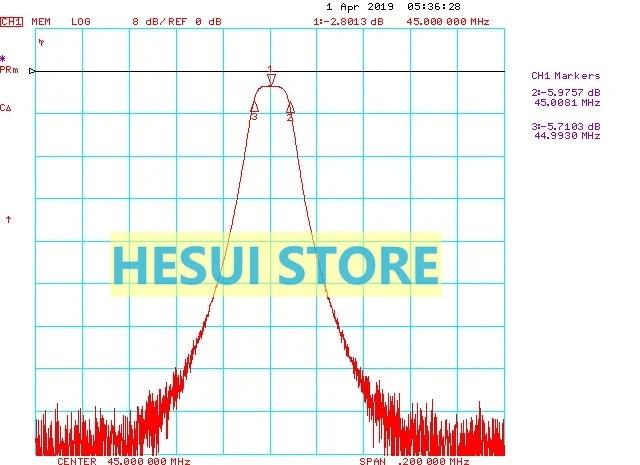

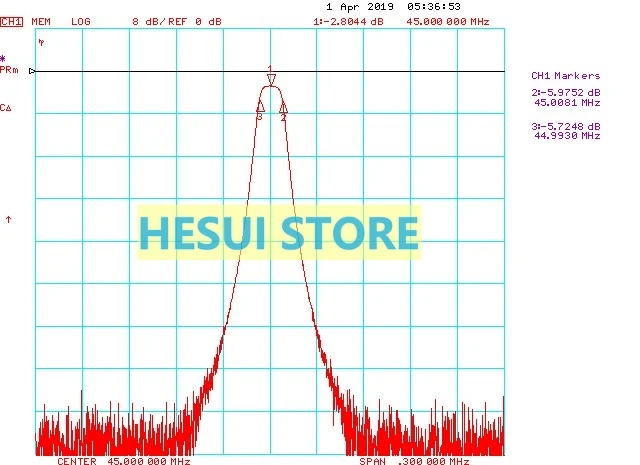

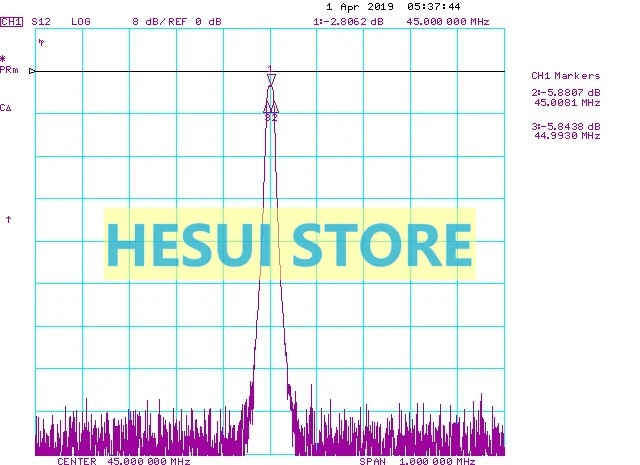

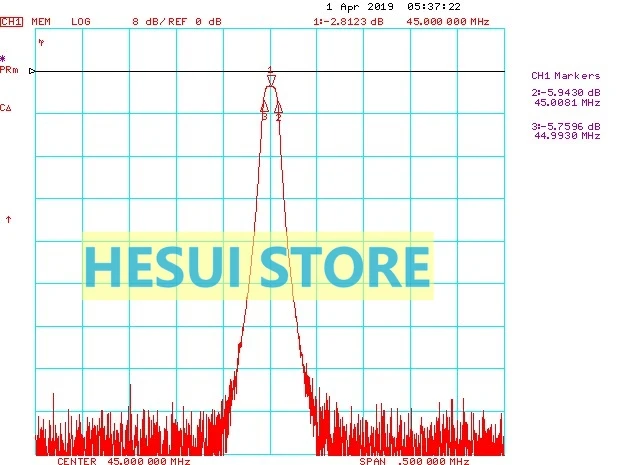

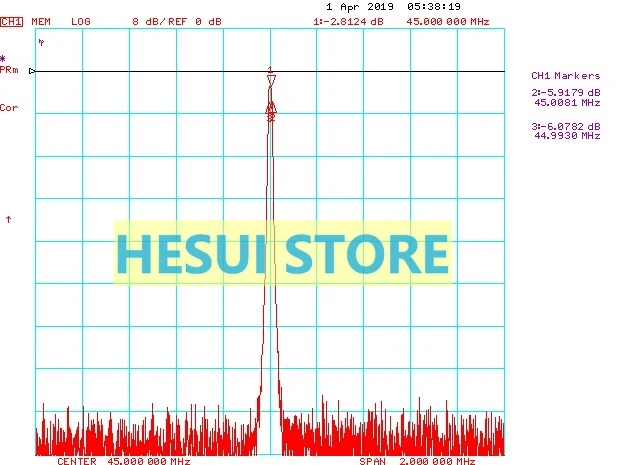

3.Diagrama de prueba de filtro

4.Precauciones

1.Los puertos de dirección de entrada y salida son de 50 ohmios, lo que solo es aplicable a

el sistema de 50 ohmios

2.Los componentes son emparejados de precisión y requieren instrumentos profesionales.

depurador

3.Cualquier modificación puede dañar el filtro.

4.Crystal es un dispositivo de precisión, está estrictamente prohibido golpear, golpear, sobrecalentar,

enfriar demasiado y calentar.
