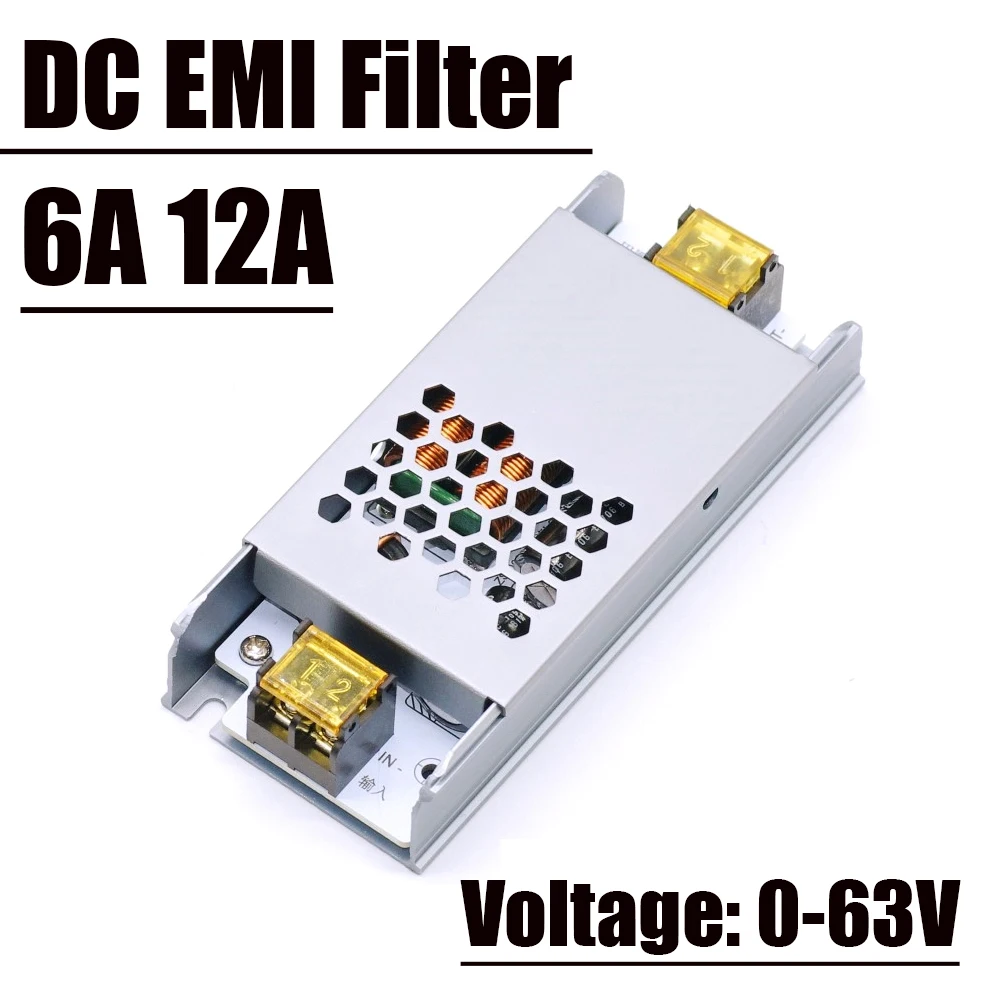

Filtro LC de CC Filtro EMI de paso bajo Interferencia electromagnética EMC Filtro de ondulación de potencia conmutada para coche automotriz

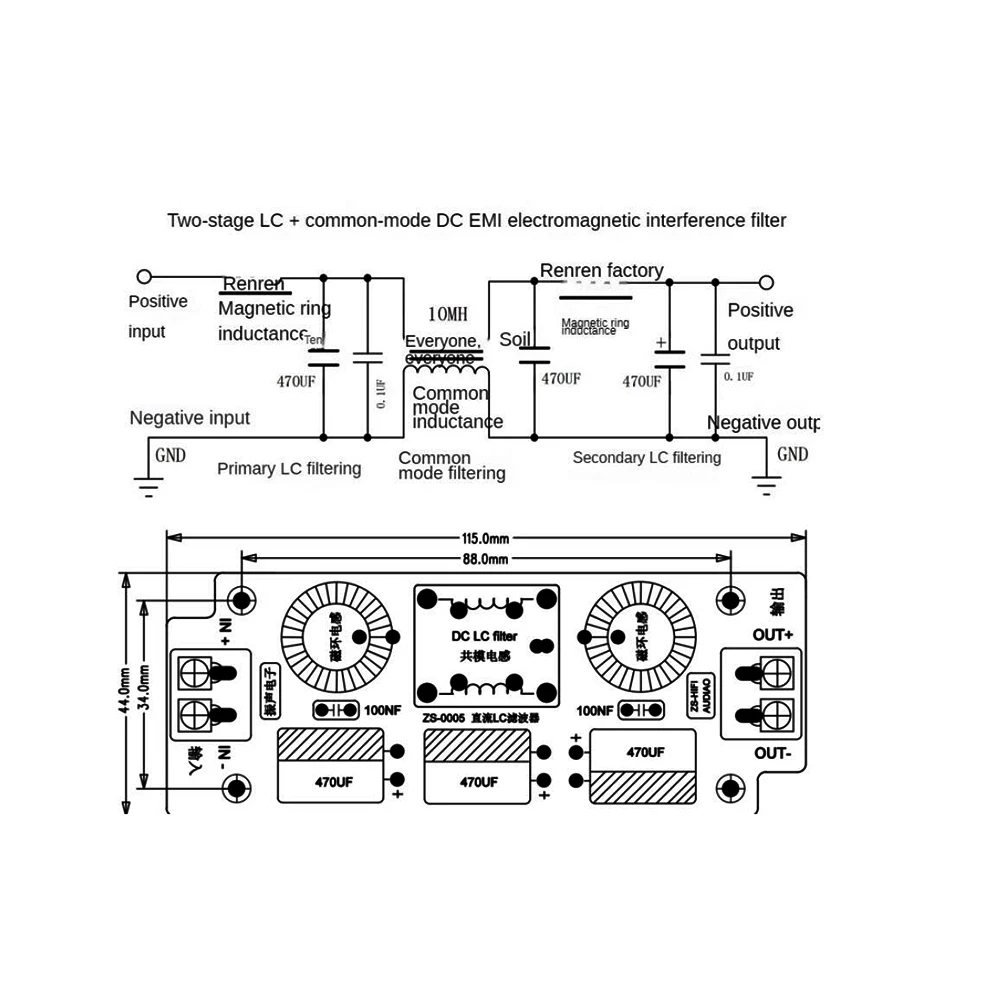

Introducción al circuito del filtro de potencia de CC: El circuito está compuesto por tres filtros, la primera parte es un filtro LC de nivel
La segunda parte es un filtro EMI de modo común y la tercera parte es un filtro LC de dos etapas.
El filtro LC generalmente se llama filtro pasivo, es un armónico de fuente de alimentación de CC tradicional compuesto por inductores y condensadores.
El dispositivo de compensación puede filtrar los armónicos en la fuente de alimentación una o más veces, purificar la fuente de alimentación de CC y se puede utilizar el filtro de modo común.
Para resolver el problema de la interferencia de pulso de grupo transitorio rápido con una tasa de repetición de varios miles de Hertz en el campo de algunos usuarios.
Puede actuar como deprimente.
Entrada: CC.
Salida: CC
Voltaje: 63 V (el voltaje más alto se puede reemplazar con un elevador de condensador electrolítico)
Corriente: 6A.12A

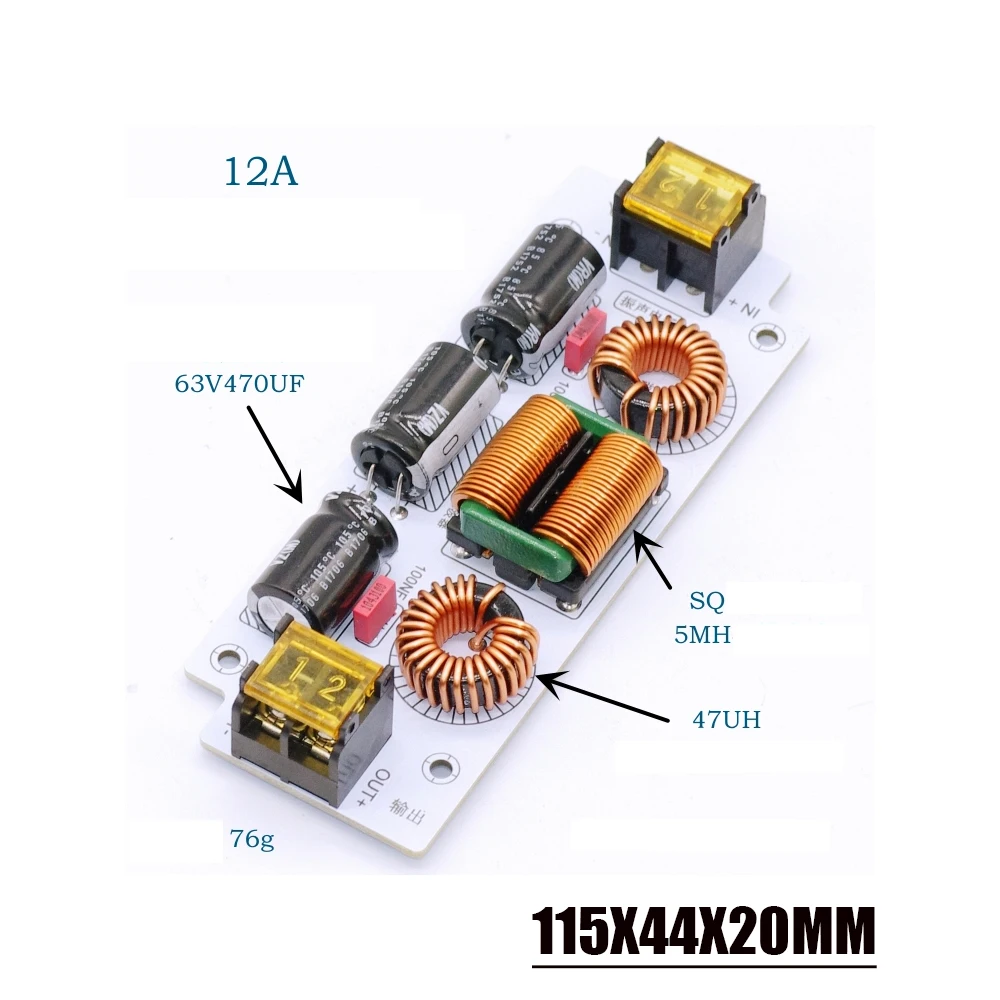

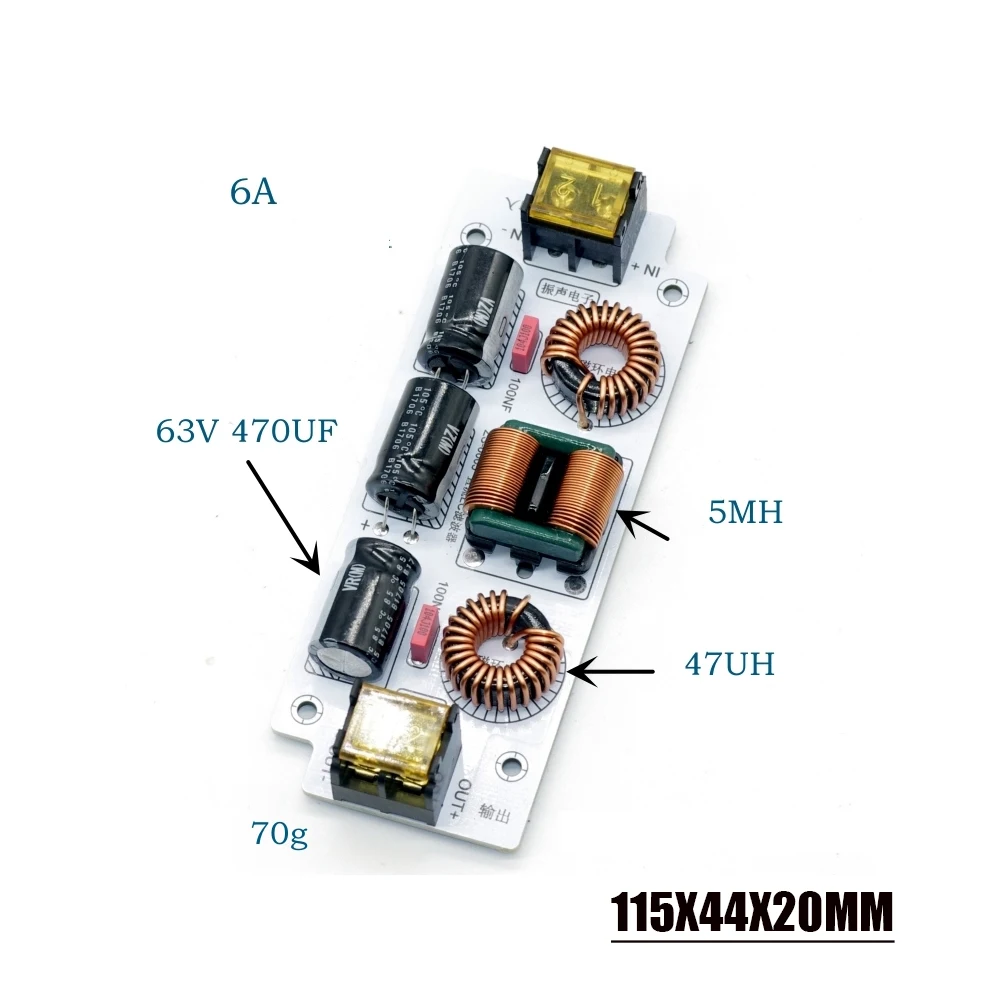

Especificaciones de las piezas principales:
Placa de circuito: placa de fibra de vidrio FR4 de doble cara
Condensador electrolítico: 63V470UF diámetro 13MM dosificación 3PCS porque el suministro de condensador de fiebre es inestable, lo hará
Importar condensadores con diferentes marcas.
Capacitancia de película delgada: 100NF2PCS
Inductancia del anillo magnético: 2 uds.,
(Elija el inductor de hierro-silicio y aluminio),
Inductancia de modo común; Dosificación 1PCS,
(Seleccione inductor de cobre plano)
Enchufe: 7,62 enchufe 2PIN2PCS

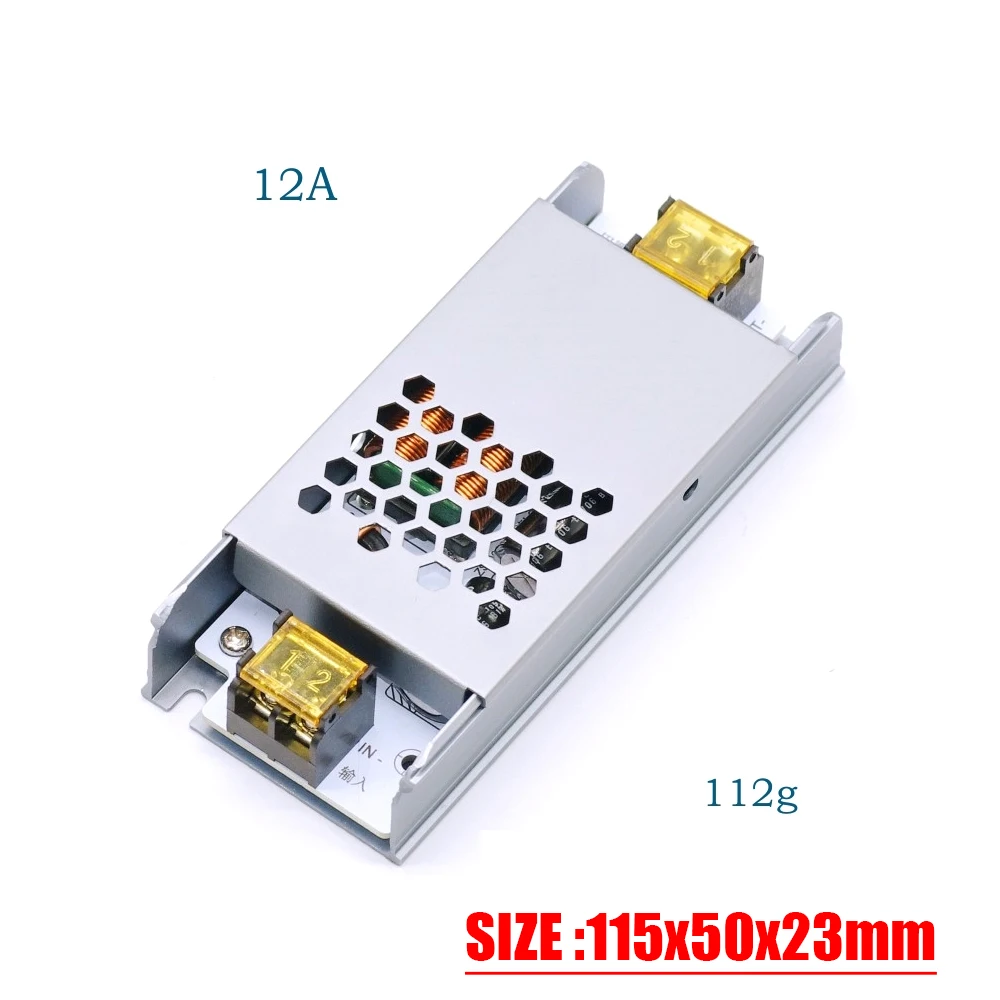

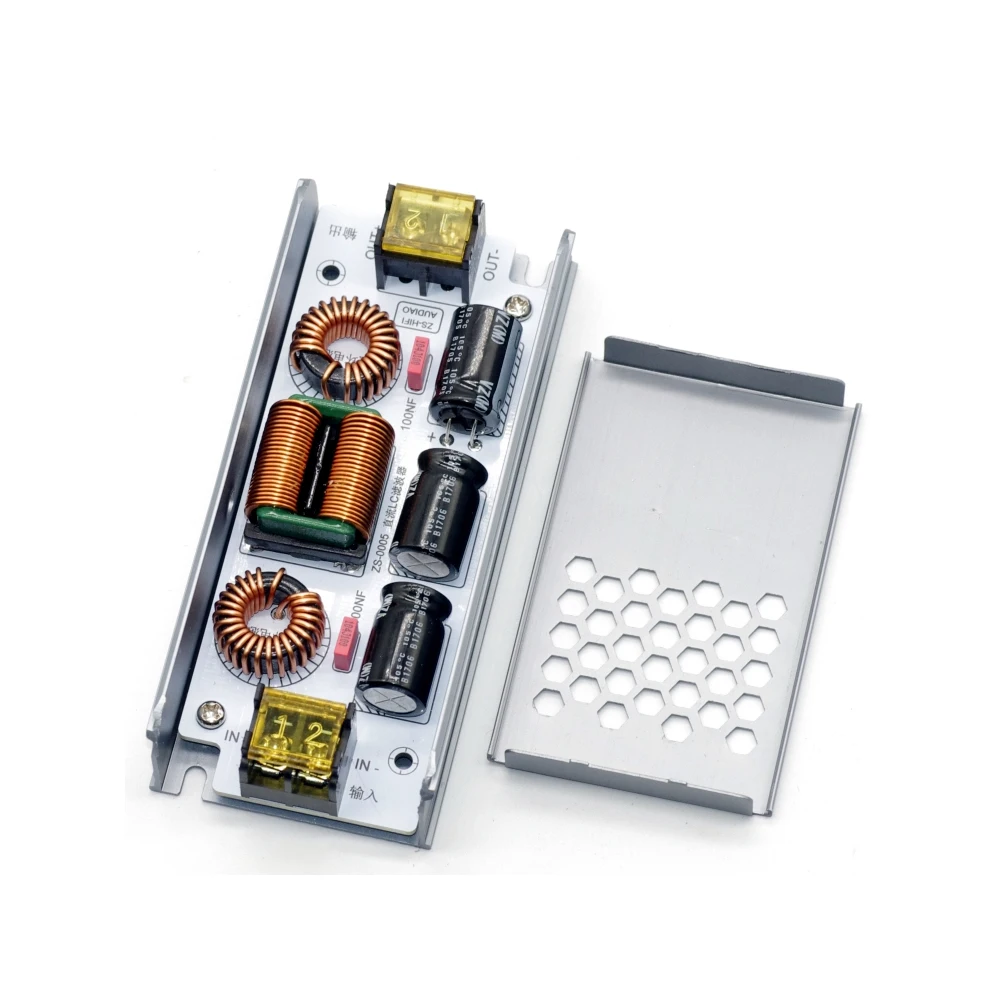

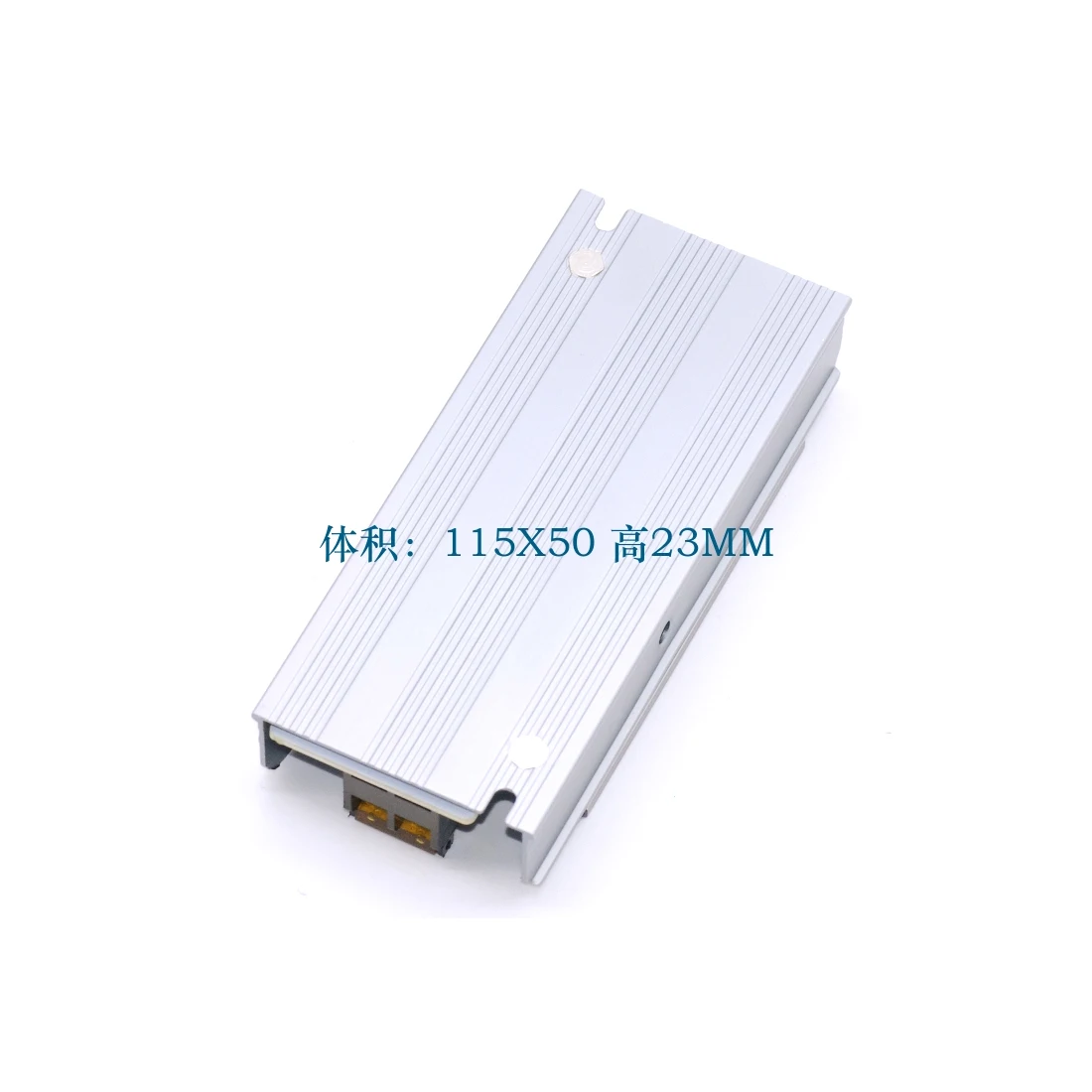

Carcasa: Carcasa de aleación de aluminio (según requerido)
Este módulo es adecuado para eliminar el uso de fuente de alimentación de CC con interferencias electromagnéticas y se puede aplicar después de la salida de la fuente de alimentación conmutada.
Filtro, automóvil, motocicleta, circuito de corriente continua con fuerte interferencia electromagnética
