Descripción

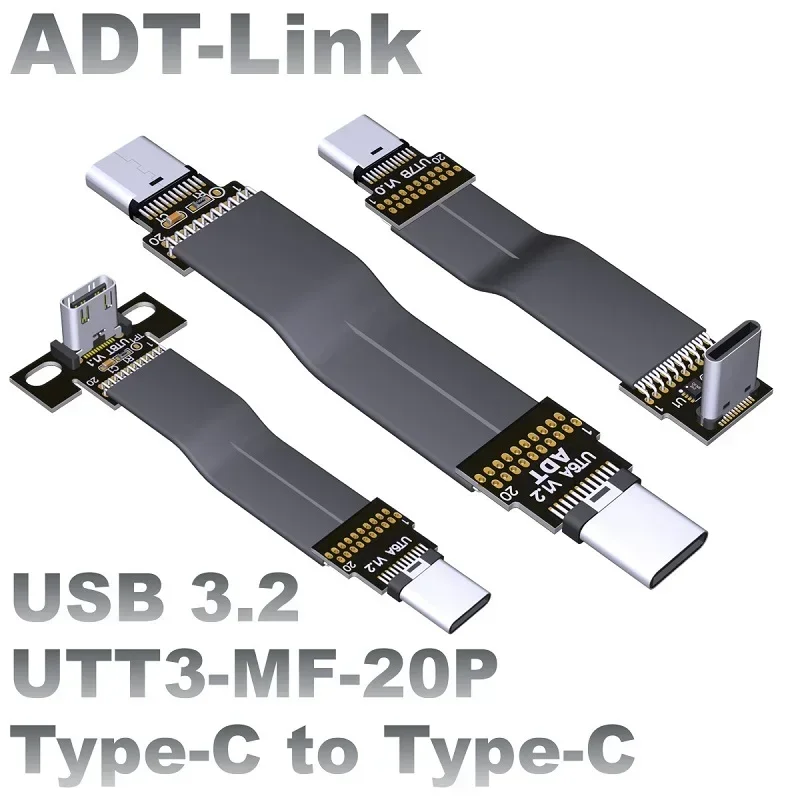

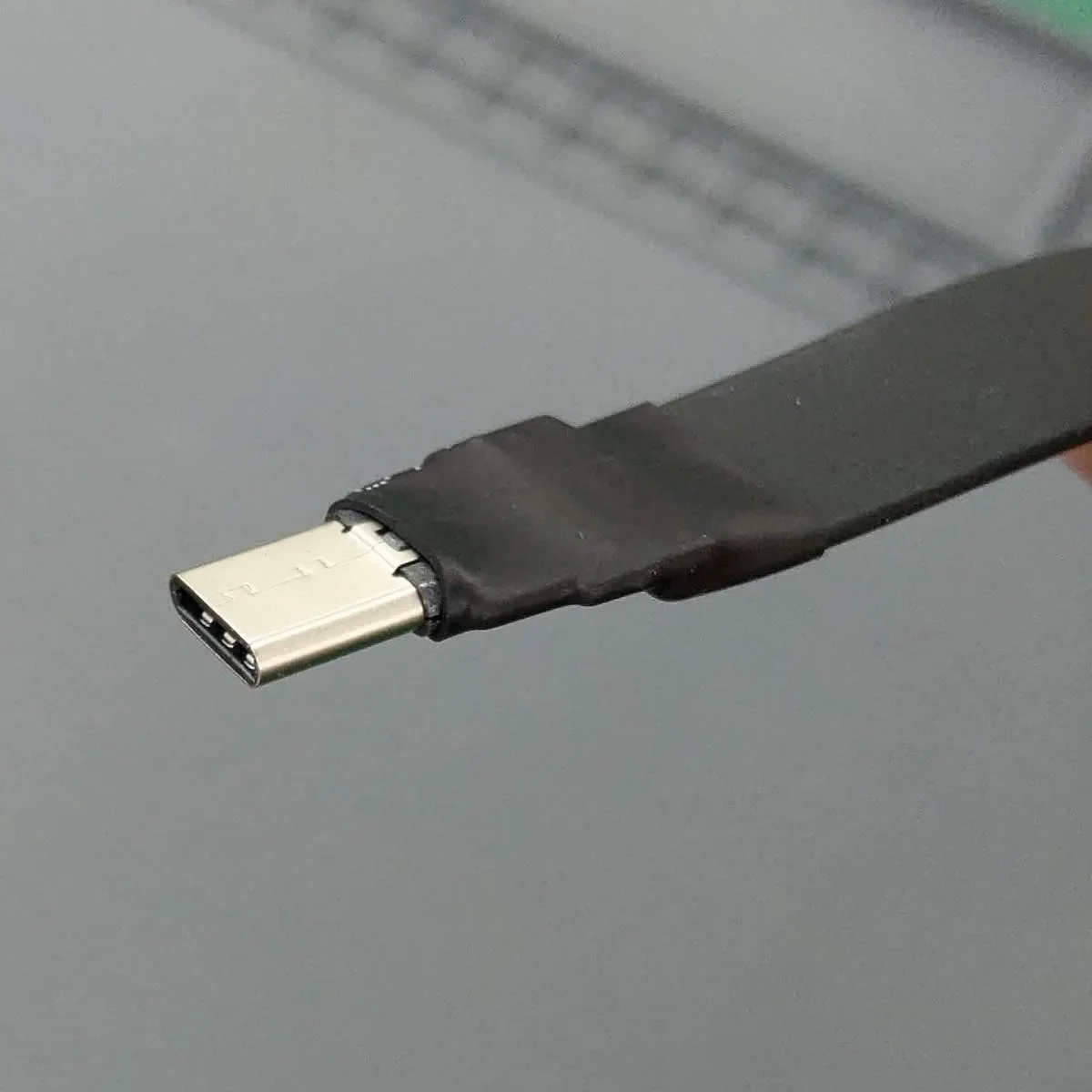

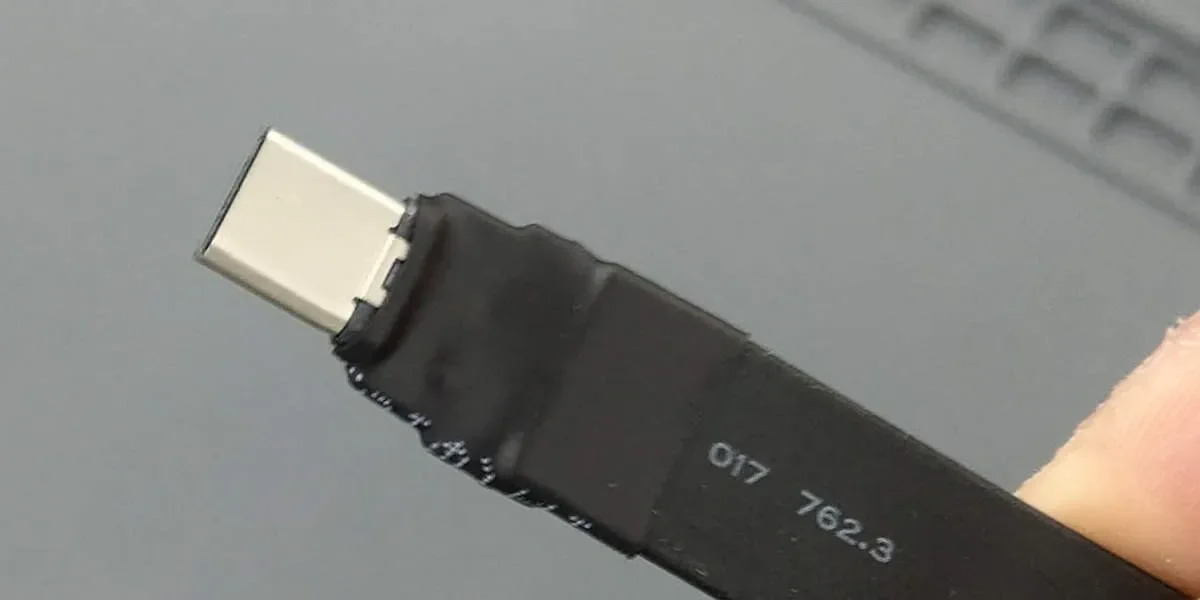

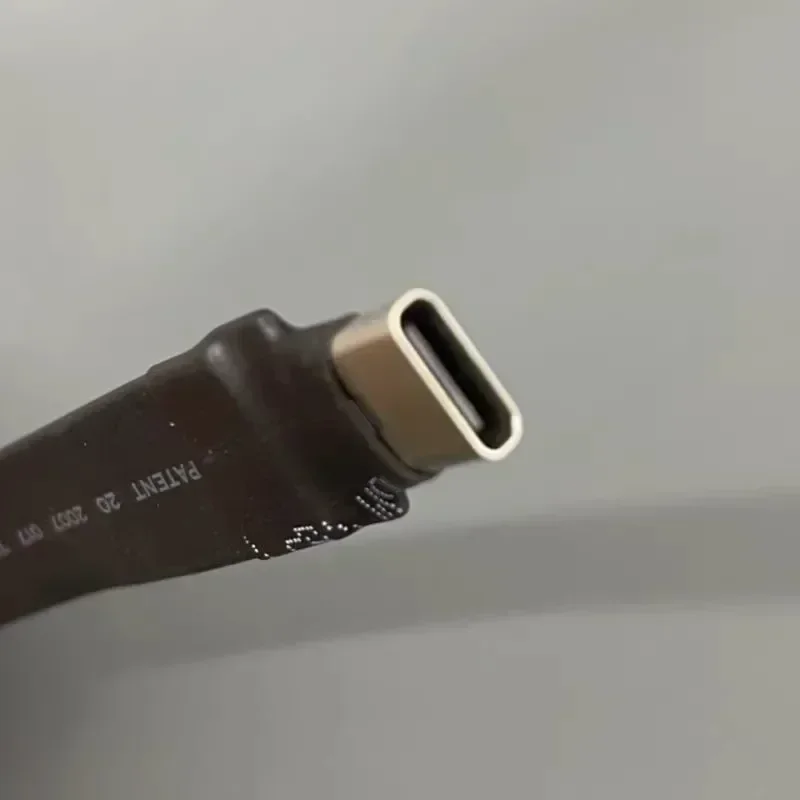

Cable plano USB 3.2 tipo C macho a tipo C hembra
Nombre de marca: ADT-Link
Nombre del producto: cable plano USB 3.2 tipo C macho a tipo C hembra
Modelo de producto: serie UTT3-MF-20P
Velocidad de transferencia: gen2x2 dentro de 50cm; gen1x2 dentro de 1 metro
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar, comuníquese con el servicio al cliente.
Capacidad actual: 3A dentro de 50 cm; 1,5 A dentro de 1 metro
Aplicación del producto: navegador GPS, placa de desarrollo de microcontrolador ROCK Pi 4 Raspberry Pi, dispositivo USB incorporado para extender el uso del adaptador.
Consejos de adquisición: asegúrese de comprar primero 1 o 2 muestras y luego compre al por mayor después de probarlas y verificar que sean correctas.
Restricción de compra: este producto está diseñado para conectarse a dispositivos USB integrados.No es apto para uso externo general.Está limitado al ingeniero del producto especificar la compra.Los compradores individuales no deben realizar un pedido de compra.Este producto tiene una estructura frágil y no es apto para uso civil.No es fácil de usar para fines generales y no admite devoluciones ni cambios.Por favor considere cuidadosamente antes de realizar un pedido.
Descripción del número de pieza de la serie ADT USB:
Marca
Número de pieza
Descripción del producto
ADTLINK
UT6A-UT7B-NC
Cable plano USB 3.2 tipo C macho a tipo C hembra
ADTLINK
UT6A-UT8T-NC
Cable plano USB 3.2 tipo C macho a tipo C hembra
ADTLINK
UT9A-UT7B-NC
Cable plano USB 3.2 tipo C macho a tipo C hembra
ADTLINK
UT9A-UT8T-NC
Cable plano USB 3.2 tipo C macho a tipo C hembra
S=USB-A; C=USB-C; W=USB-B; F=USB-E

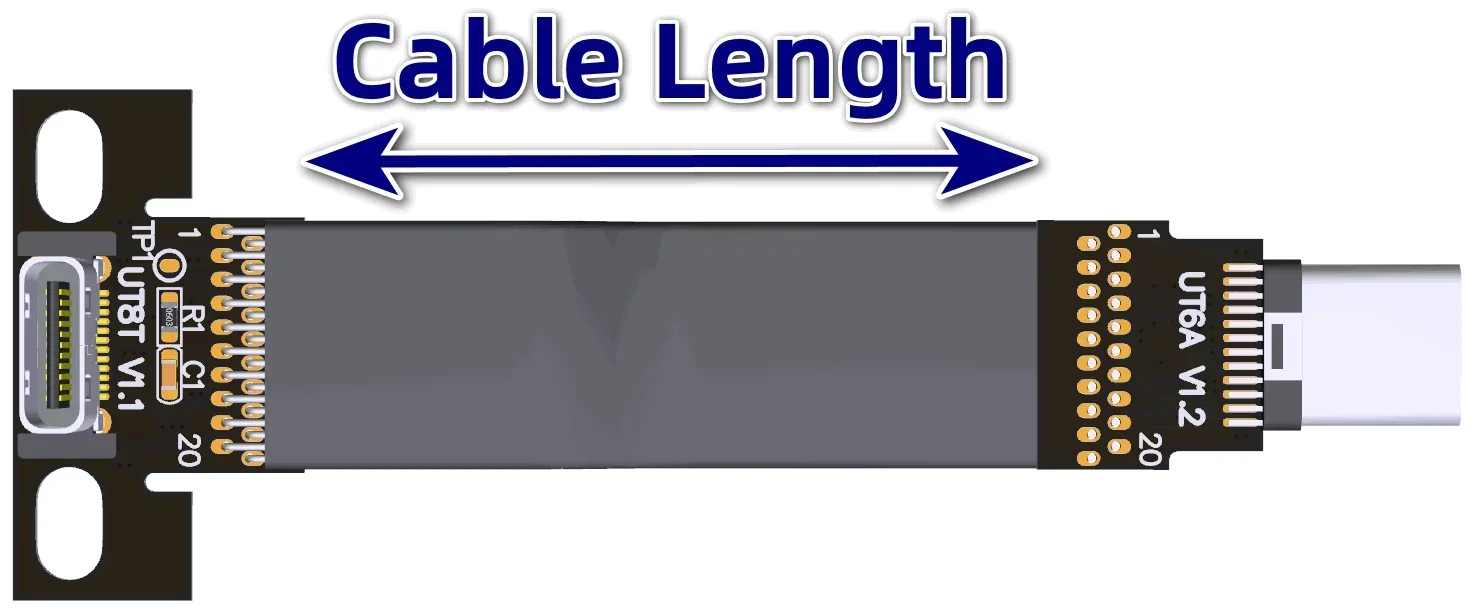

Descripción de la longitud del cable:
La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.

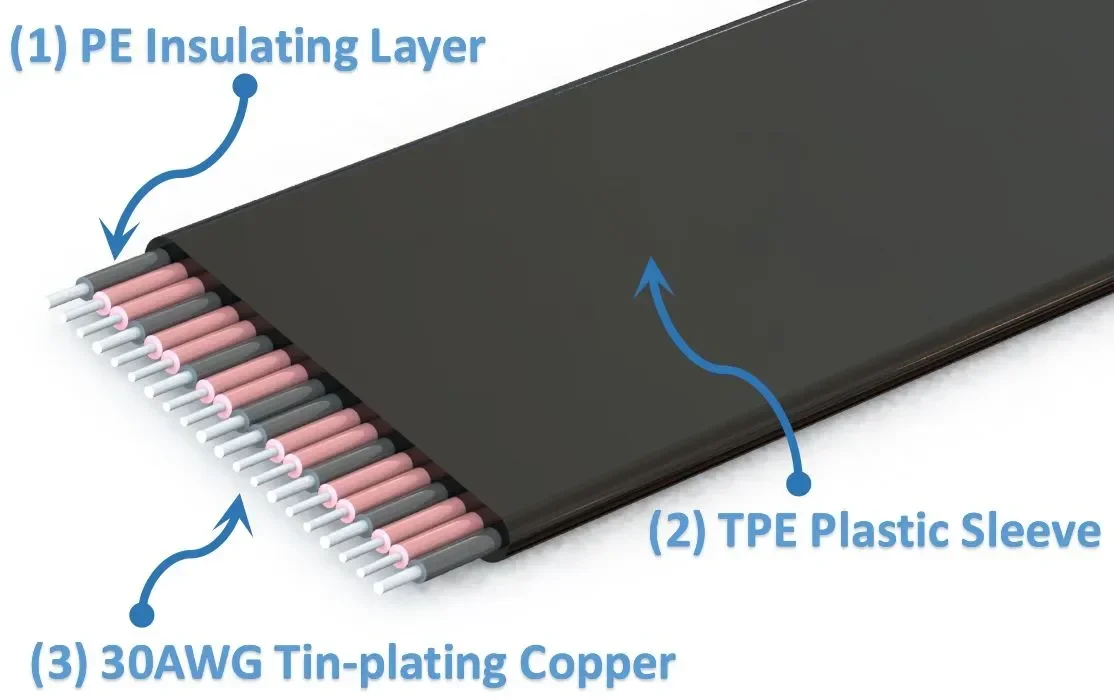

¿Existe algún blindaje EMI para el cable?
Sin escudo metálico.El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.

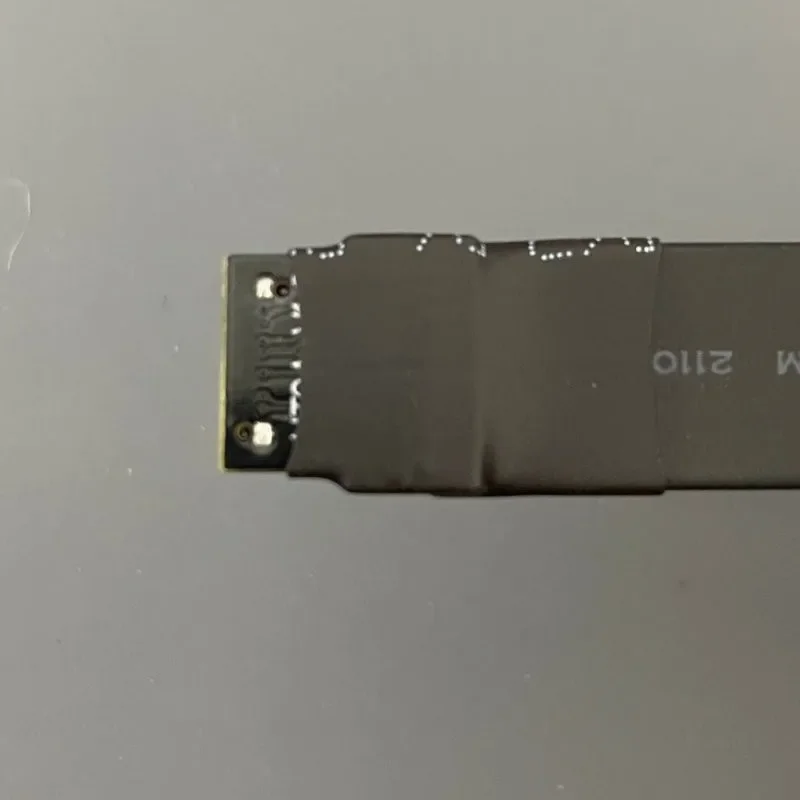

¿Se pueden dividir cables y conectores de PCB?

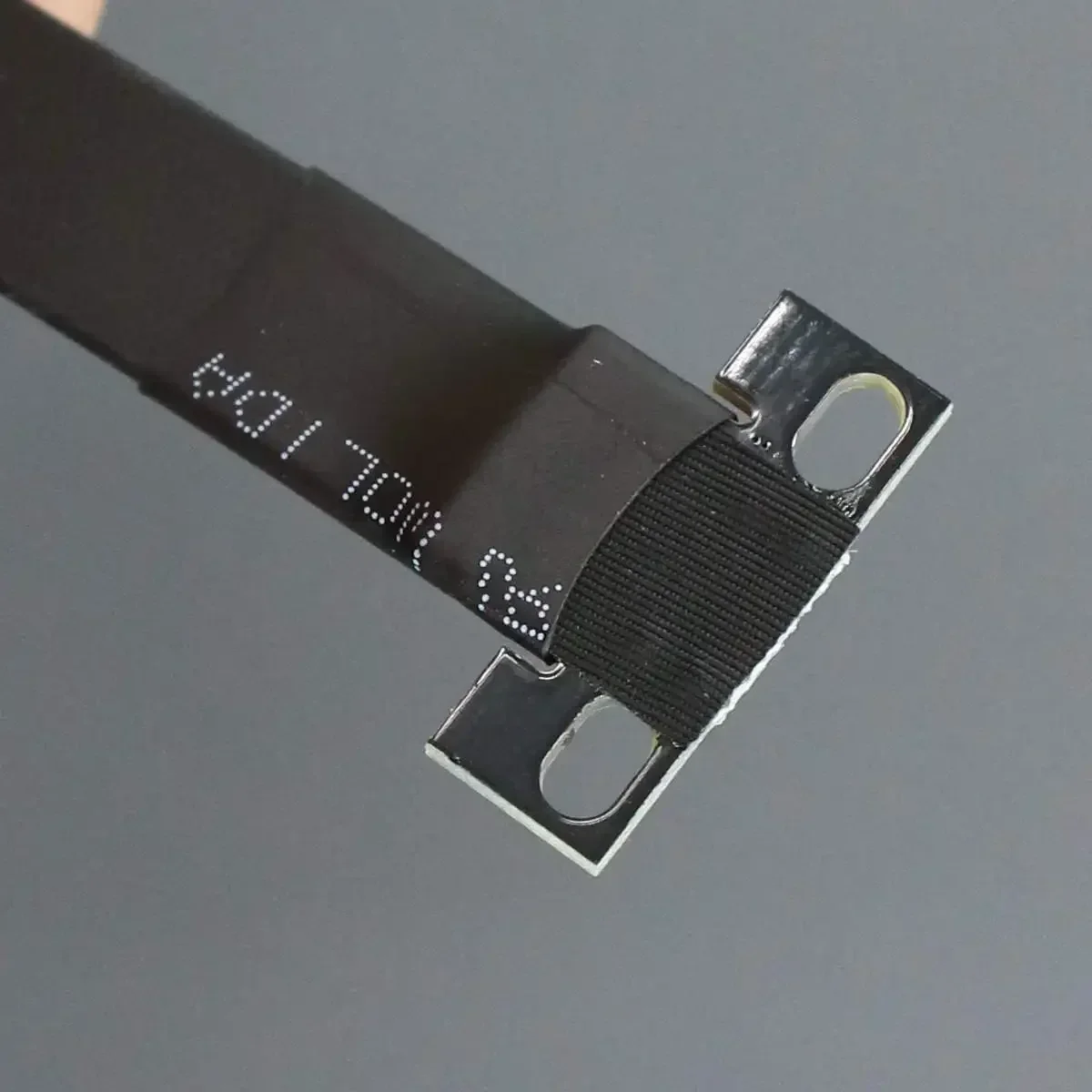

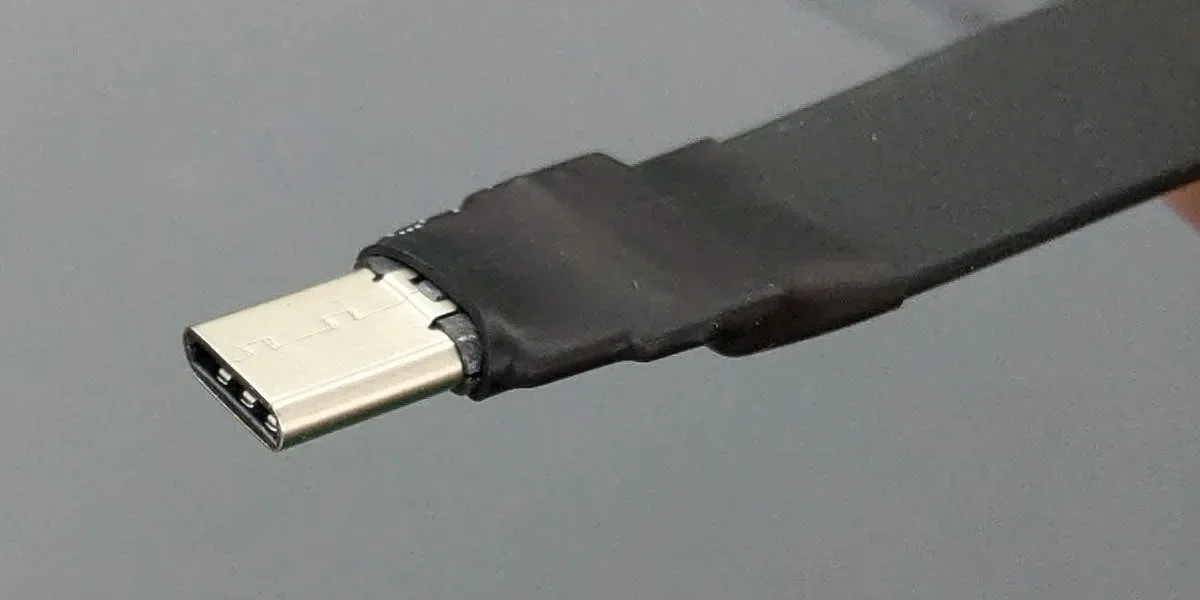

No, para purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB están soldados y protegidos por la funda del tubo termorretráctil, por lo que el producto no se puede separar.

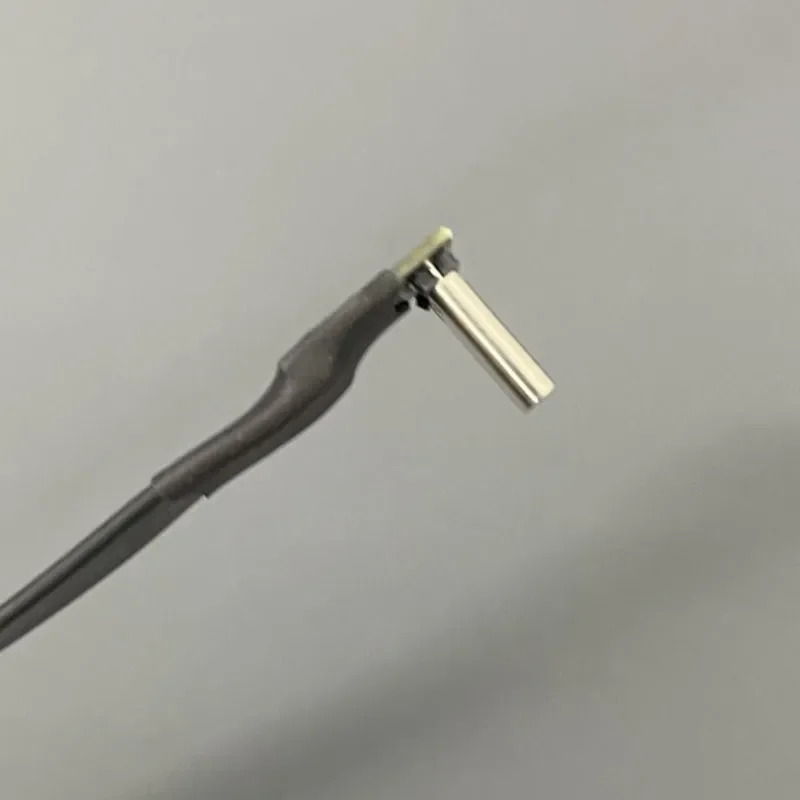

¿Grosor del cable?¿Se puede doblar?
El grosor del alambre es de 1,4 mm y se puede doblar y doblar sin afectar el uso.

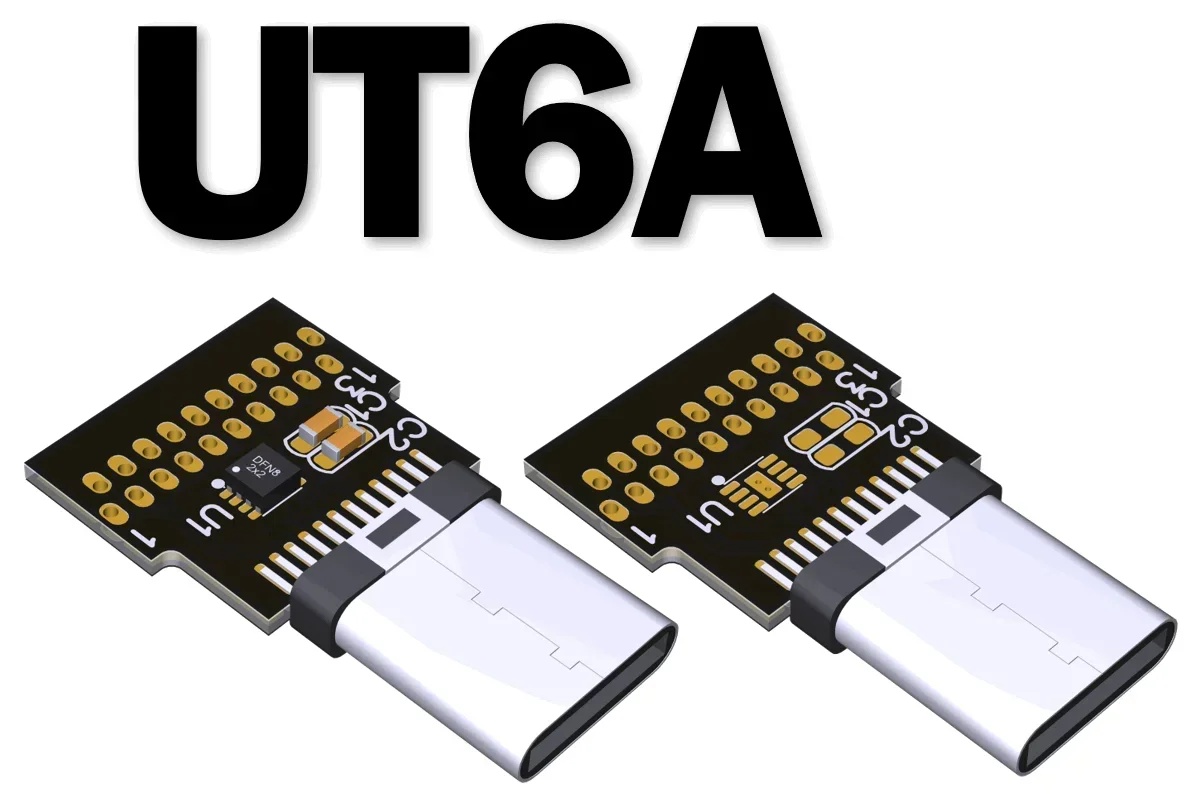

¿Cuál es la diferencia entre el modelo de producto T6A con chip y sin chip?
T6A con chip se refiere a la PCB con chip de marca electrónica RT1710 de RichTek, que admite alta corriente 3A, hasta 5A.La compatibilidad, la escalabilidad y la seguridad son relativamente buenas.Admite modo alternativo, mensaje definido por proveedor (USB PD)
La versión T6A-NC sin chip solo es adecuada para uso general y no admite alta corriente.La función de transmisión de datos USB aún se puede utilizar normalmente.
Archivos:
Si desea obtener PDF y esquema en 3D, comuníquese con el servicio de atención al cliente.

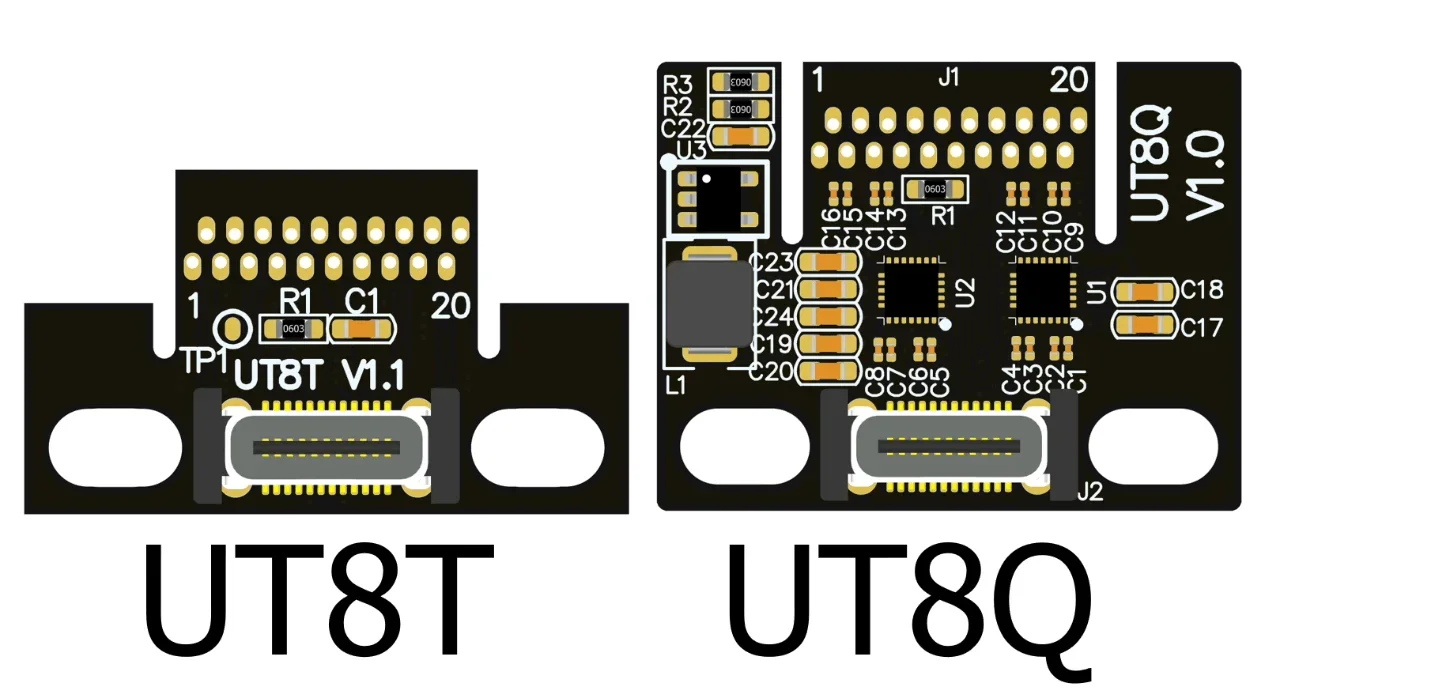

¿Cuál es la diferencia entre el modelo de producto T8T y T8Q?
El modelo UT8T no tiene chip y la atenuación de la señal después de conectar dos cables USB en serie puede no cumplir con los requisitos de transmisión de señal USB de alta velocidad.

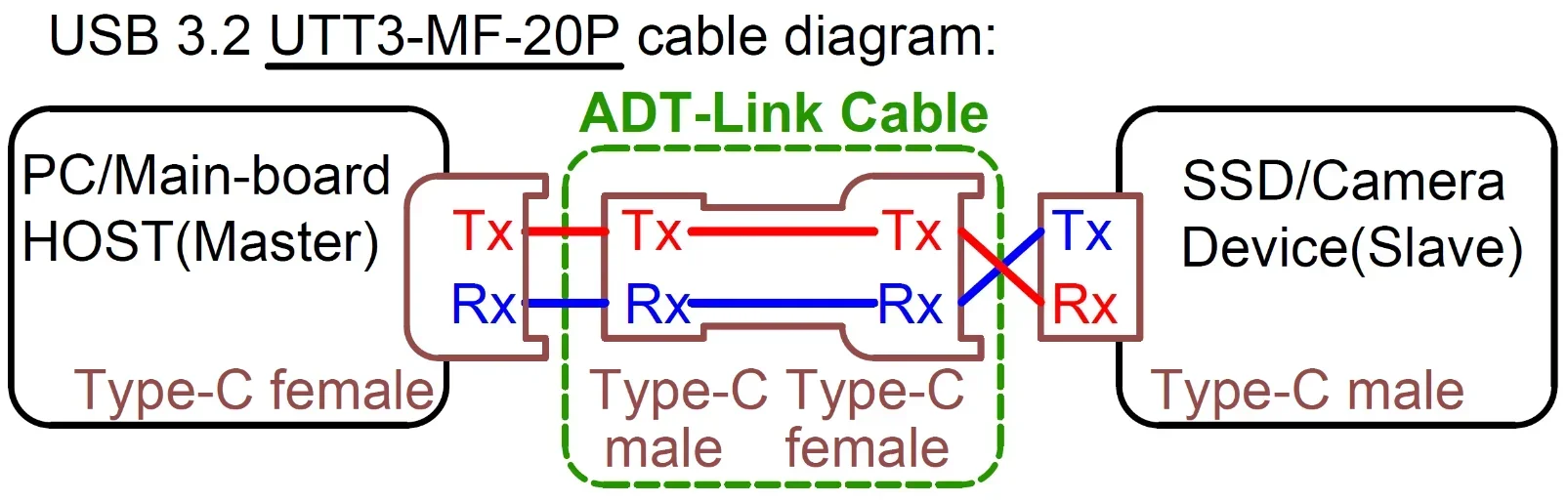

El modelo UT8Q viene con un chip y utiliza el repetidor de señal Redriver (Repetidor IC) de Diodos/Pericom, que puede regenerar señales y mejorar su calidad de señal. Para reducir la tasa de error de transmisión de la señal, consulte el diagrama esquemático de la siguiente manera:
