Descripción
OTDR profesional
Modelo: 1310/1550nm Longitud de onda:/1550nm
Rango dinámico: 35/33dB Rango de prueba: 3m a 140km

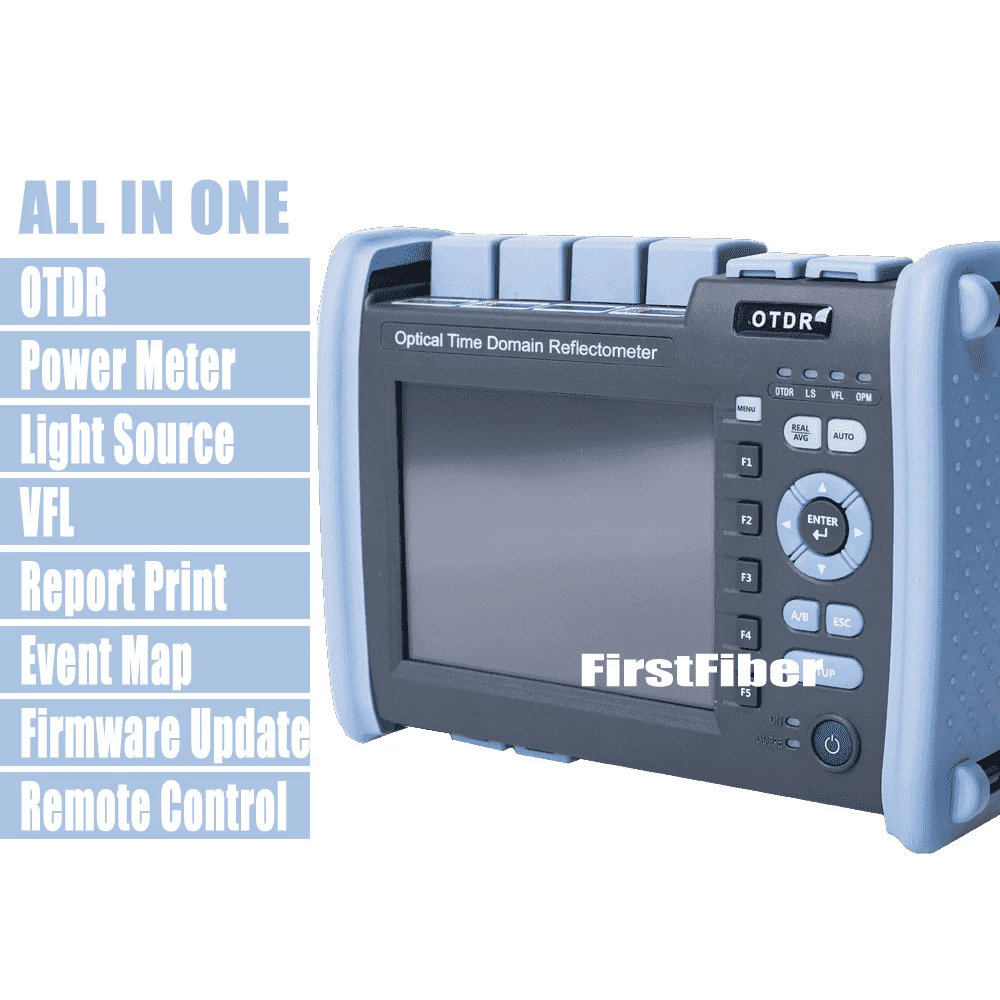

EL OTDR
1) ConMapa de eventos inteligentes
2) ConLocalizador visual de Fallas (VFL)
3) ConMedidor de potencia óptica
4) ConFuente de luz óptica
5) ConPantalla táctil y lápiz táctil
6) ConSoftware de impresión de informe de prueba o Guardar como PDF
7) ConCalibrar certificado
8) ConConectores SC FC ST LC
Conectores SC FC ST LC
SERVICIO EXTRA (TODO GRATIS)
1) 8:00am ~ 11:30pm (UTC + 8) en línea/Llame a Q & A
2) Manual de usuario
3) Preguntas técnicas y respuestas
4) Únase a nuestra clase de entrenamiento de fibra óptica OTDR
5) 18 meses de garantía
6) Vídeo de demostración remoto
CONTACTAR CON INGENIERO VENTAS 7/24 SI TIENE ALGUNA PREGUNTA
Ventas (@)firstfiber.cn
WeChat/WhatsApp: + 86 18217747005
Identificación de Skype: Anker. yang88
Equipo profesional para sistemas de red óptica FTTx y Metro
A medida que la fibra óptica juega un papel cada vez más importante en las redes modernas de telecomunicaciones y CATV, los requisitos para la construcción, prueba y mantenimiento de los enlaces de fibra óptica también se vuelven más prominentes.
Se trata de un producto único diseñado principalmente para la construcción y mantenimiento de redes de telecomunicaciones y CATV. El OTDR de puede ser ampliamente utilizado en la construcción de ingeniería, pruebas de mantenimiento y reparación de emergencia de todos los sistemas relacionados con la fibra óptica. En comparación con un OTDR normal, el OTDR DE LA FF-990PRO-S1 es más compacto y más fácil de usar en el campo.

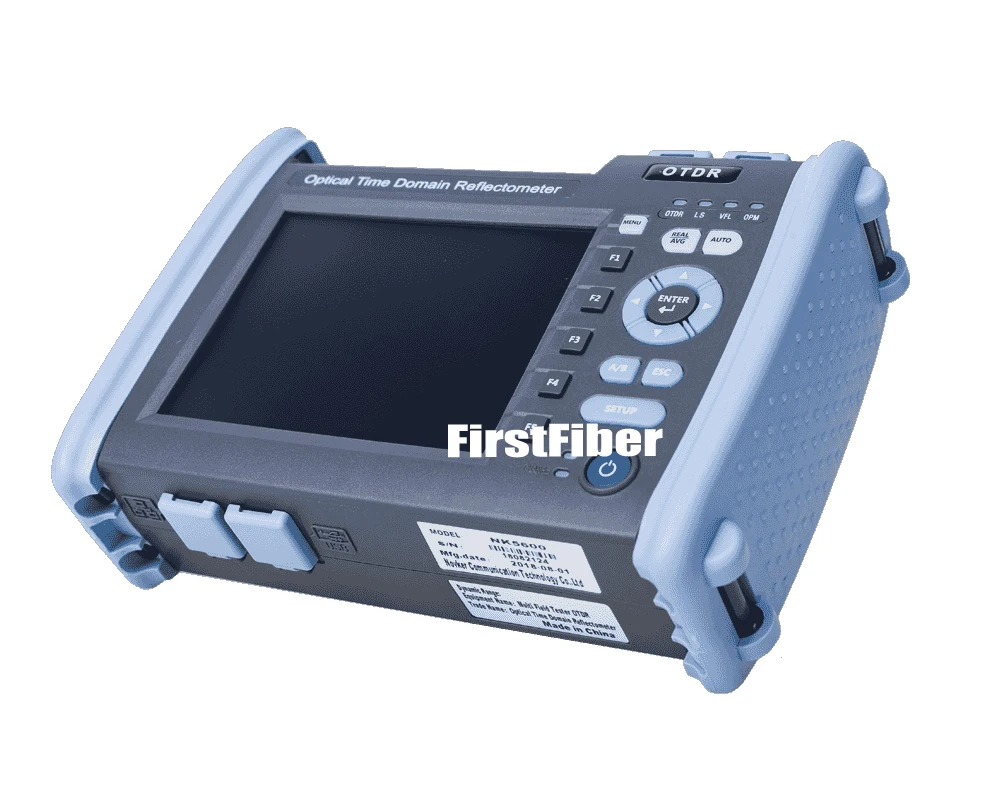

Diseño de mano OTDR, compacto y ligero, fácil de transportar. Información de eventos a través de pantalla TFT a color y capacidades de almacenamiento de datos. A través de la interfaz USB, los datos de prueba se pueden cargar en el PC, para facilitar el posprocesamiento, el archivo y la impresión.

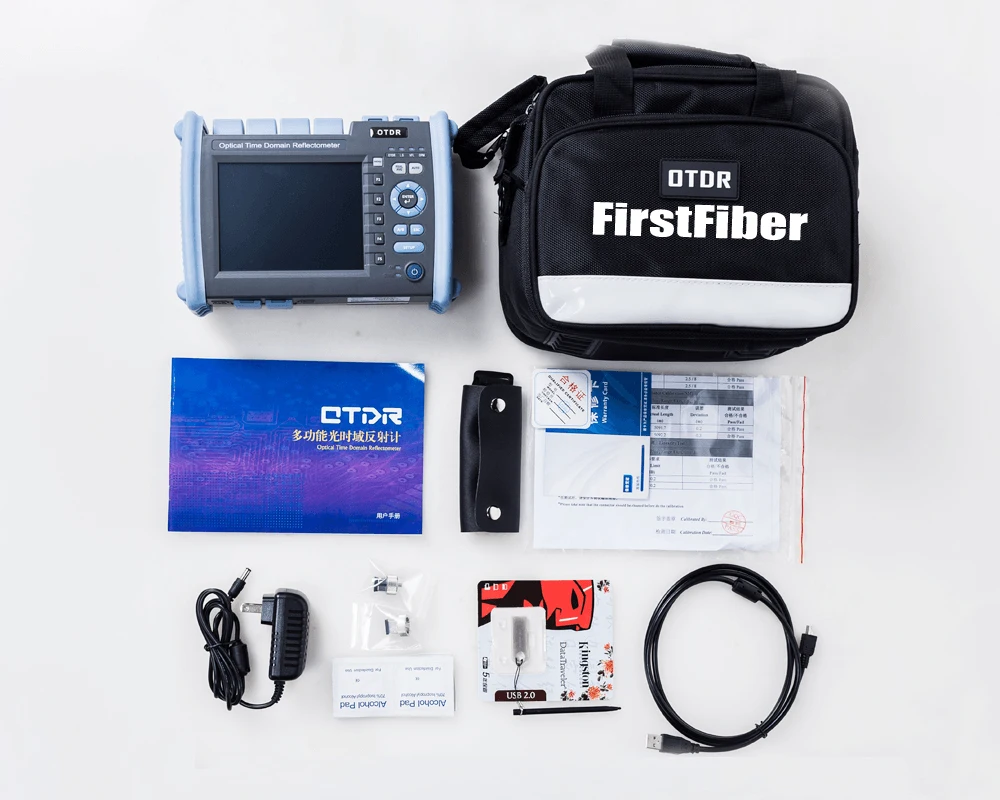

El paquete incluye
-1 OTDR,
-1 Conector FC
-1 Conector SC
-1x conector ST,
-1 manual de usuario
-1 cable USB
-1 CD
-1 software OTDRviewer,
-1 Adaptador de carga,
-1 lápiz táctil,
-1 estuche de transporte,
-1x Certificado de Calibración
General | |
Dimensión | 227x160x70mm |
Pantalla | Pantalla táctil LCD |

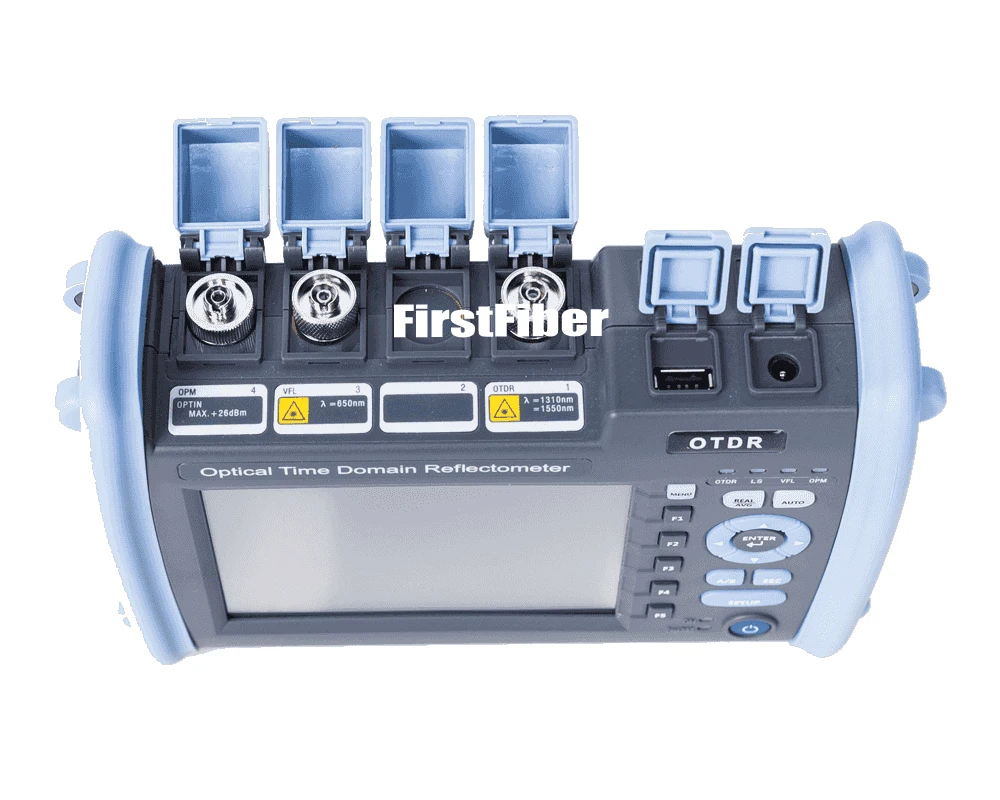

Interfaz | 1 × USB, 1xmini USB, 2 puertos xOTDR, 1 puerto VFL, 1 puerto medidor de potencia, 1 puerto de carga |
Suministro eléctrico | 10V (CC), 100V (CA) a 240V (CA), 50 ~ 60Hz |
Batería | Batería de litio (con certificación de tráfico aéreo) |
Ahorro energético | |
Almacenamiento de datos | Memoria interna: 4GB |
Idioma | Inglés in default |
Temperatura y humedad de funcionamiento: -10 ℃ ~ + 50 ℃, ≤ 95% (sin condensación) | |
Accesorios | |
Parámetro de prueba | |
Ancho de pulso | 5ns, 10ns, 50ns, 160ns, 320ns, 500ns, 1μs, 5μs, 10μs, 20US |
Rango de distancia | 0,5 km, 1km, 2km, 4km, 8km, 16Km, 32Km, 64km, 128Km, 256km |
Resolución de muestreo | Mínimo 16cm |
Punto de muestreo | Máximo 65K |
Linealidad | ≤ 0.05dB/dB |
Tiempo promedio | 30 segundos, 1 minuto, 2 minutos, 3 minutos, 15 segundos, 30 segundos |
Apagado automático | Apagado, 10min, 30min, 60min |
Precisión de distancia | ±(1m + distancia de medición × 3 × 10-5 + RESOLUCIÓN DE MUESTREO) (excluyendo incertidumbre IOR) |
Pantalla retroiluminada | ≤100 |
Ajuste IOR | 1.0000~2.0000 |
Unidades | Km |
Formato de rastreo OTDR | |
Análisis de eventos de fibra | Umbrales PASS/FAIL definidos por el usuario: |
VFL | |
Longitud de onda (± 20Nm) | 650nm |
Potencia | 10mW, CLASE B |
Rango | 15km |
Modo de lanzamiento | CW/2Hz |
