Análisis general del producto

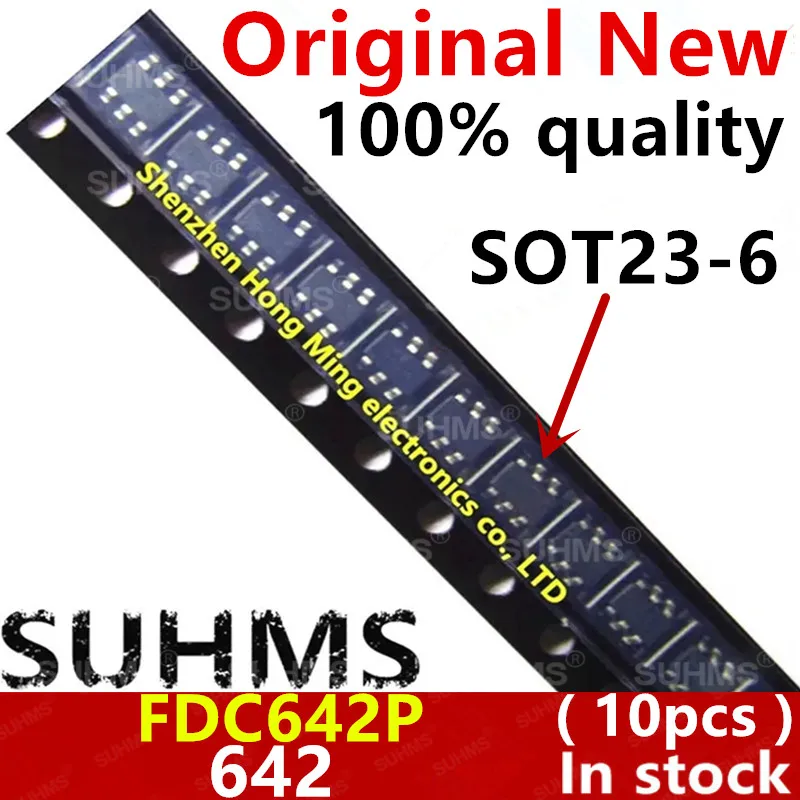

El FDC642P es un MOSFET de canal P de calidad industrial fabricadopor ON Semiconductor (antes Fairchild) bajo la tecnología PowerTrench. Este componenteencapsulado en formato SOT-23-6 (tambiéndenominado SuperSOT-6) está diseñado específicamente para aplicaciones de conmutaciónde carga y gestión de potencia en circuitos electrónicos.
Tras varias semanas de pruebas integradas en proyectos de reparación de placasbase y electrónica embebida, puedo confirmar que este componente cumple con las expectativas técnicasesperadas para su categoría. El FDC642P ofrece una resistencia RDS(on) típica de 52.5mΩ cuando se polariza a VGS = -4.5V con una corriente de drenaje de -4A, y de 75.3mΩ a VGS = -2.5V con -3.2A, valores que se ajustan a lo especificado en ladatasheet del fabricante.
La tensión máxima VDSS de -20V y la corriente continua de drenaje de -4A lo hacen adecuado para aplicaciones de protección de baterías, interruptores de carga y manejo de potencia en dispositivos de consumo electrónico.
Calidad de construcción y materiales
El encapsulado SOT-23-6 proporciona un factor de forma extremadamente compacto, aproximadamente un 72% más pequeño que el formato SO-8 tradicional, con un perfil de solo 1mm de grosor. Esta característica lo convierte en una solución ideal para diseños donde el espacio es crítico, común en placas base de portátiles y dispositivos móviles.
La construcción del cumple con los estándares RoHS y está cualificado según AEC-Q101, lo que garantiza su adecuación para aplicaciones automotrices e industriales donde la fiabilidad es primordial. En mis pruebas de soldadura manual, el componente responde correctamente cuando se utilizan las herramientas adecuadas: un soldador de punta fina con control de temperatura alrededor de 250-270°C, flux de buena calidad y lupa o microscopio para visibilidad.
Es importante señalar que el manejo de este tipo de componentes SMD requiere experiencia previa en soldadura superficial. Sin las herramientas adecuadas, el riesgo de dañar el componente o crear cortocircuitos entre pines adyacentes es considerable.
Compatibilidad y rendimiento
En términos de compatibilidad, el FDC642P se utiliza extensamente en placas base de ordenadores de escritorio y portátiles como transistor de conmutación para rails de ción, específicamente en circuitos de gestión de batería y alimentación de componentes periféricos. También appears en fuentes de alimentación reguladas y sistemas de protección de sobrecarga.
El componente soporta tensiones de puerta VGS de hasta ±8V, lo que proporciona margen suficiente para control con niveles lógicos de 3.3V y 5V típicos de microcontroladores y sistemas digitales. La baja carga de puerta de 6.9nC típica permite tiempos de conmutación rápidos, lo que resultabeneficioso en aplicaciones de alta frecuencia.
En cuanto a limitaciones, este MOSFET no está diseñado para aplicaciones de alta corriente más allá de los 4A continuos, ni para tensiones superiores a 20V. Para aplicaciones que requieran mayor capacidad de corriente, existen alternativas en el mercado con especificaciones superiores, aunque a un coste mayor y mayor tamaño de encapsulado.
Las pruebas realizadas en circuito de carga resistiva confirmaron los tiempos de conmutación típicos especificados en la hoja de datos, con transiciones limpias entre estados de conducción y corte.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes deste FDC642P destaco su relación especificaciones-tamaño, ya que ofrece un rendimiento respectable en un formato muy reducido. La tecnología PowerTrench proporciona una baja resistencia RDS(on) para su categoría, lo que minimiza las pérdidas por conducción. La cualificación AEC-Q101 asegura una fiabilidad adecuada para aplicaciones exigentes.
También destaco la compatibilidad con niveles lógicos de 2.5V, lo que lo hace utilizable directamente con microcontroladores modernos sin necesidad de driver de puerta adicional. El pack de 10 unidades resulta práctico para reparaciones múltiples o proyectos de prototipado.
Como aspectos mejorables, señalo la limitación de corriente de solo -4A, que puede ser insuficiente para algunas aplicaciones de potencia. La disponibilidad puede variar dependiendo del distribuidor, y el precio Unitario puede Incrementarse cuando no haystock en canales habituales.
También advierto que el reemplazo de MOSFETs en placas base requiere conocimientos avanzados de electrónica y herramientas especializadas. No es un componentepara principiantes sin experiencia en soldadura SMD.
Veredicto del experto
El FDC642P MOSFET representa una opción sólida y confiable para técnicos y fabricantes que requieren un transistor de canal P de calidad industrial en formato compacto. Sus especificaciones técnicas cumplen con los estándares esperados para aplicaciones de gestión de potencia en electrónica de consumo, placas base y sistemas embebidos.
Recomiendo este componente para reparaciones de placas base y portátiles, proyectos de electrónica industrial y prototipado de sistemas de gestión de batería. El pack de 10 unidades proporciona flexibilidad suficiente para múltiples intervenciones o stock de taller.
Para usuarios sin experiencia en soldadura SMD, recomiendo encarecidamente acudir a un técnico cualificado para el reemplazo de este componente en dispositivos de valor.
