Descripción
Especificaciones de la antena activa GPS/GLONASS/BEIDOU:
Número de pieza: GPSGNBD007-FAKRA
Especificación de antena dieléctrica
Tamaño
25×25×4mm
Rango de frecuencia
1559-1610MHz
BEIDOU: 1561 MHz, GPS: 1575,42 MHz, GLONASS: 1602 MHz
VS.W.R
2.0
Atenuación
25 dB
Impedancia
50 ohmios
Ganancia máxima
3dBic, basado en un plano de tierra de 7×7cm
Ganancia de cobertura
-4dBic a –90° 0 +90°(más del 75% de volumen)
Polarización
Circular para diestros (RHCP)
Especificaciones de LNA
Ganancia de LNA
(Sin cable)
28 dB típico
Figura de ruido
1,8 dB
VS.W.R
2.0
Voltaje CC
2,7 V-5,0 V ± 0,5 V
Corriente CC
25 mA máx. (5 V CC)
Especificaciones mecánicas
Peso
200 g

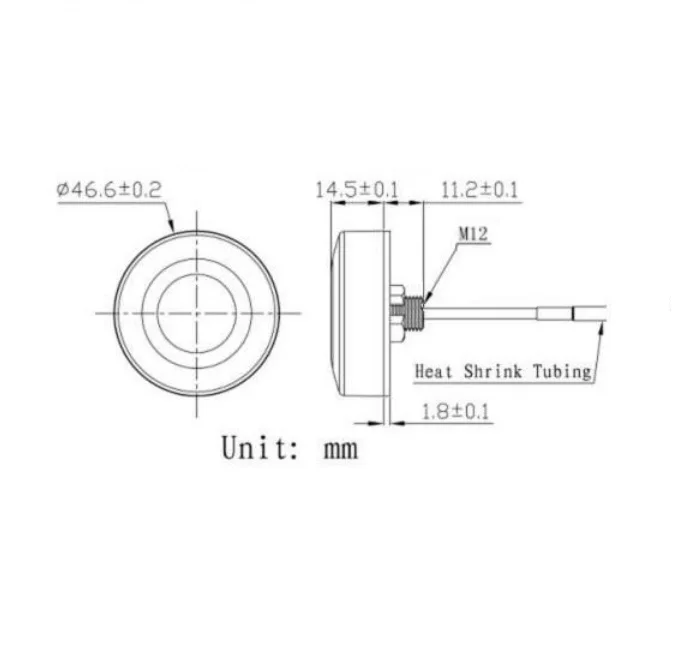

Tamaño
Φ47×15mm
Cable
Cable RG174 de 4m

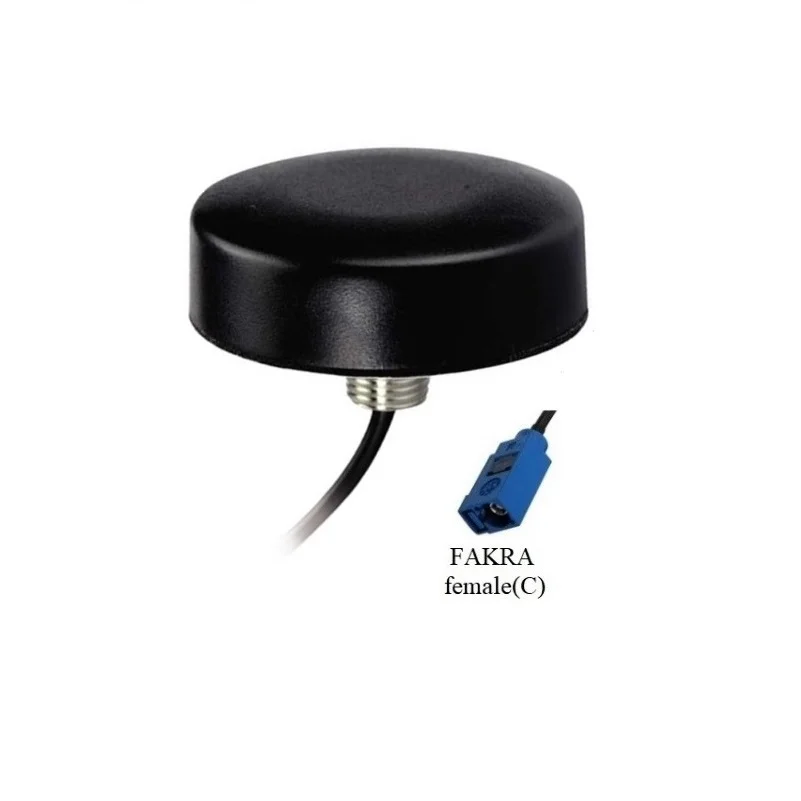

Conector
FAKRA hembra recta (código C)
Otro cable
RF1.13, RG178, RG316, LMR100, RG58 u otros
Otra longitud del cable
50cm, 100cm, 200cm, 3m, 5m u otros
Otro conector
SMB, FME, SMA, MCX, MMCX, BNC, TNC u otros

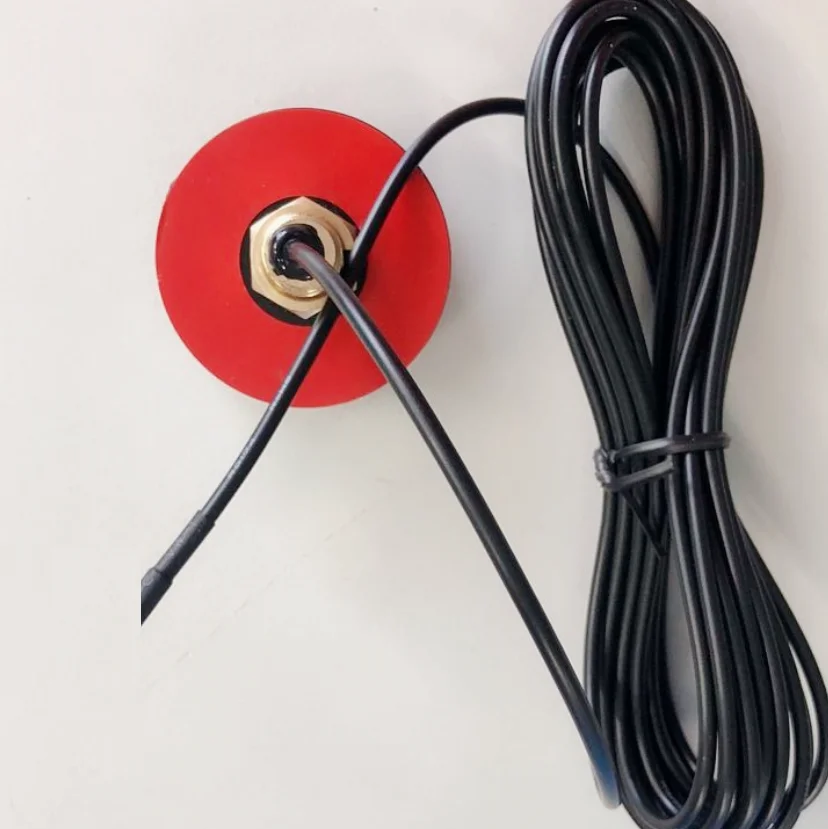

Montaje
Tornillo
Vivienda
ABS negro
Especificación ambiental
Temperatura de trabajo
-40℃~+85℃
Vibración
Barrido sinusoidal 1g (0-p), 10~50~10Hz cada eje
Humedad
95%~100%RH
Resistente al agua
IP67
