El módulo de interfaz digital de la serie XMOS U8, con una versión actualizada, adopta la interfaz USB de alta gama desarrollada por el chip XMOS XU208 de segunda generación, y también admite la actualización del firmware. Los esquemas y el firmware (incluidos XMOS y CPLD) se desarrollan de forma independiente, no la versión de oficina.

La razón por la que el producto es de gama alta es que adopta principalmente tres tecnologías de tecnología negra:

1. Tecnología de aislamiento completo, usando un chip de aislamiento completo de 150Mbps, puede aislar completamente la interferencia del PC;
2. La tecnología de sincronización SOURCE y la tecnología de modelado CPLD remodelan la señal I2S después del aislamiento, eliminando así la fluctuación aditiva causada por los chips de aislamiento;
3. El sistema de reloj autodesarrollado utiliza el oscilador de cristal de alto rendimiento personalizado CRYSTEK, el ruido de fase ultrabajo y la fluctuación ultrabaja.

El chip XMOS de segunda generación de XU208 tiene el doble de memoria que U8 y una velocidad de cálculo horrible de 1000MIPS,Duplica los 500MIPS de U8.

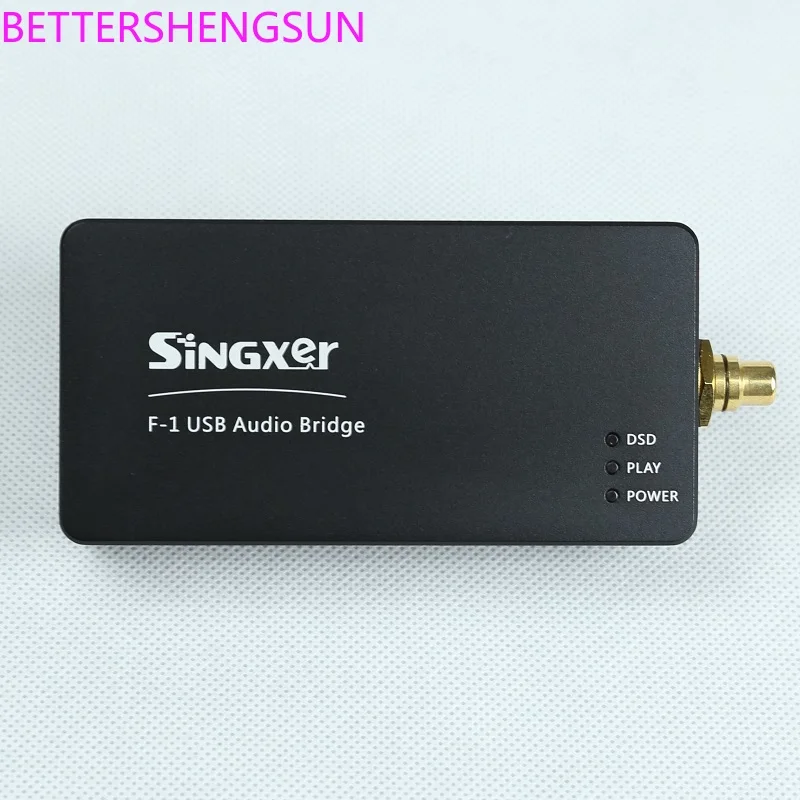

Introducción del producto

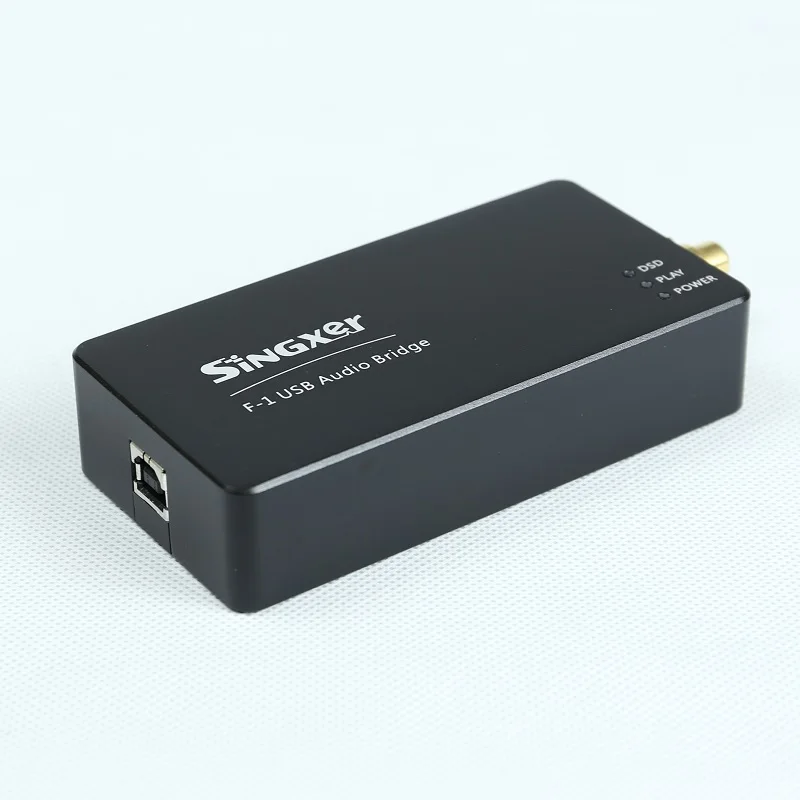

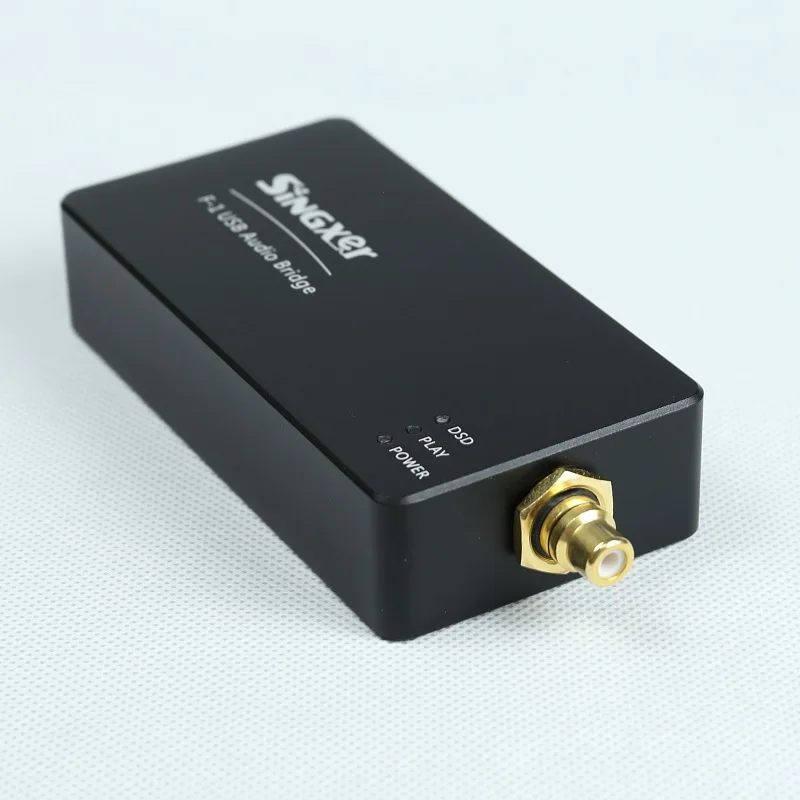

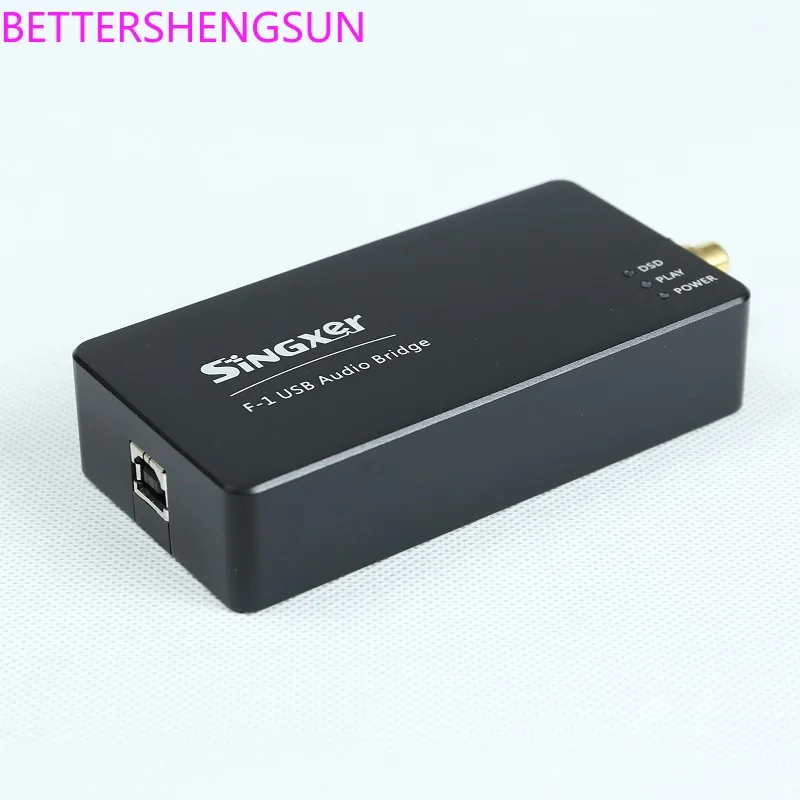

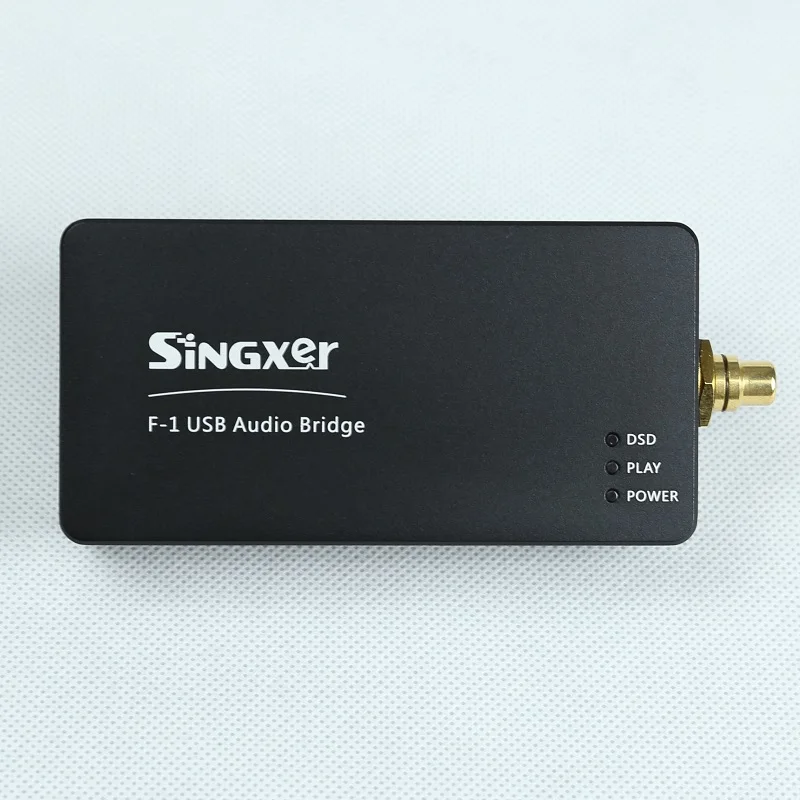

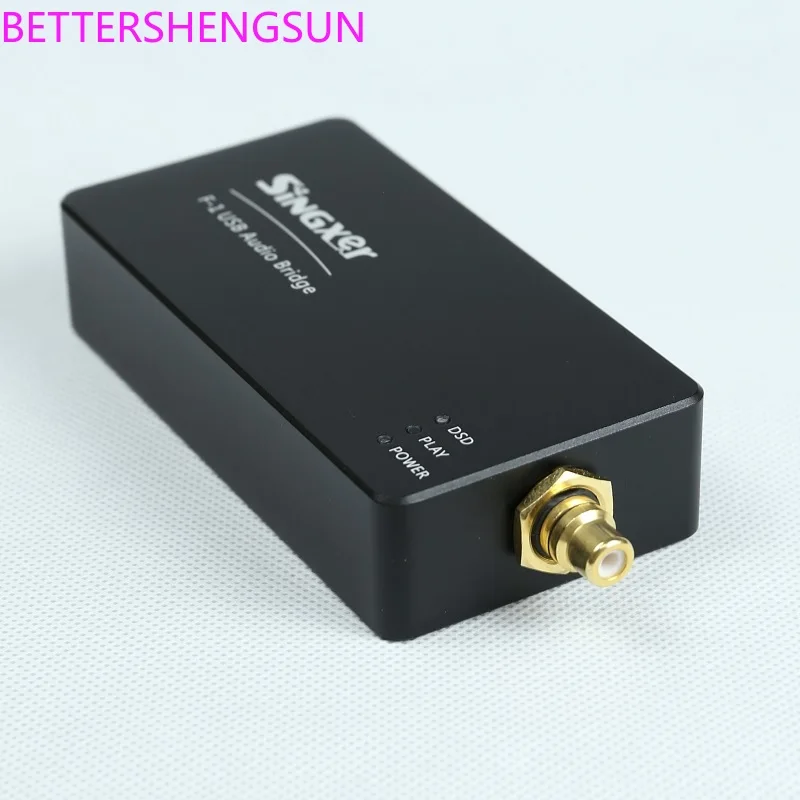

F-1 La interfaz digital tiene un alto rendimiento desarrollado por nuestro equipo. USB Interfaz de audio digital, usando XMOS Último XCORE-200 Serie chips. F-1 Súper Baja fluctuación La interfaz digital del sistema de reloj. F-1 La interfaz digital adopta el estándar USB2.0 Interfaz de entrada F-1 Interfaces de salida ricas, incluyendo coaxial RCA Y I2S Interfaz.

Características técnicas:

1,F-1 Es la primera adopción nacional XMOS Último XCORE-200 Serie de gama alta USB Productos de interfaz digital. Nueva generación XMOS Chip, utilizando una tecnología de proceso más avanzada, rendimiento que el modelo antiguo U8 El chip se duplicó. 1000MIPS La capacidad de procesamiento.

2. Como todos sabemos, el núcleo del Audio Digital es el algoritmo. Nuestro equipo ha trabajado duro en el campo del audio digital durante muchos años y lo obtuvo al mismo tiempo. XMOS FAE Con el fuerte apoyo del equipo, hemos realizado mejoras técnicas multinomiales y optimizaciones de algoritmos basadas en el firmware original.

Indicadores técnicos:

Tasa de muestreo compatible con cada interfaz de salida:

PCM: 44,1 KHz,48KHz, 88,2 KHz,96KHz,

176,4 KHz,192KHz

[ S/PDIF Soporte máximo 192KHz]

DSD: 2,8 MHz (DSD64) - DoP

[ S/PDIF Soporte DSD64 DOP Modo ]

Ancho de broca:Más alto24 bits sobre S/PDIF

Estándares eléctricos de cada interfaz:

1,USB El enchufe de entrada es estándar USB-B USB, USB Rango de alimentación 4,5 V-5,1 V ;

2,RCA Salida de interfaz estándar S/PDIF Señal, nivel es 550mV ( Conectar a carga estándar ), La impedancia de salida es 75 Ohm;

Detalles DE DISEÑO:

1 , Implementa el concepto de diseño de que la electricidad es la madre del sonido, presta atención al diseño del circuito de alimentación y adopta un alto rendimiento, bajo nivel de ruido y respuesta rápida LDO Como fuente de alimentación principal. Se utiliza toda la placa 2. Independencia vial LDO Fuente de alimentación, en la que la parte del reloj incluso utiliza ADI Ruido ultra bajo LDO , Estableciendo una base sólida para garantizar el máximo rendimiento.

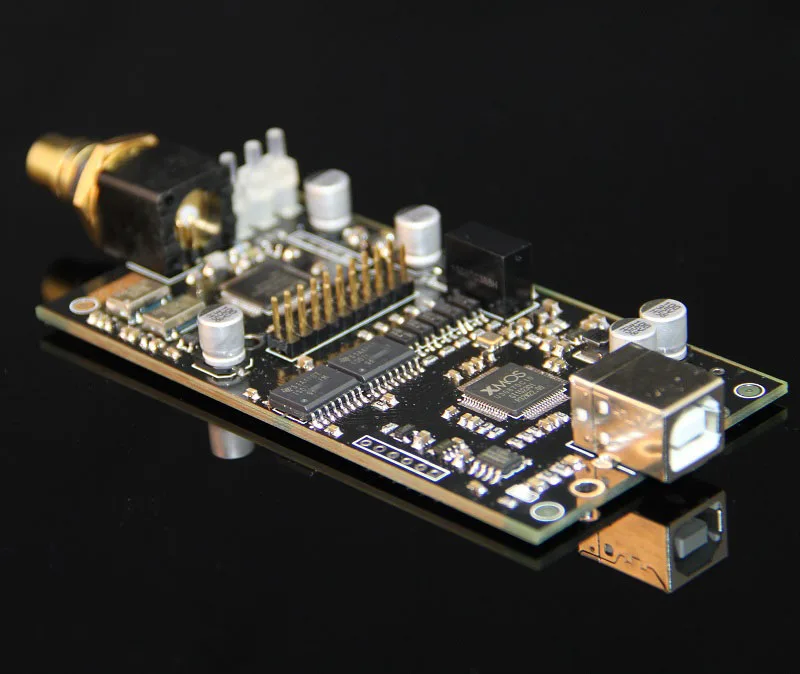

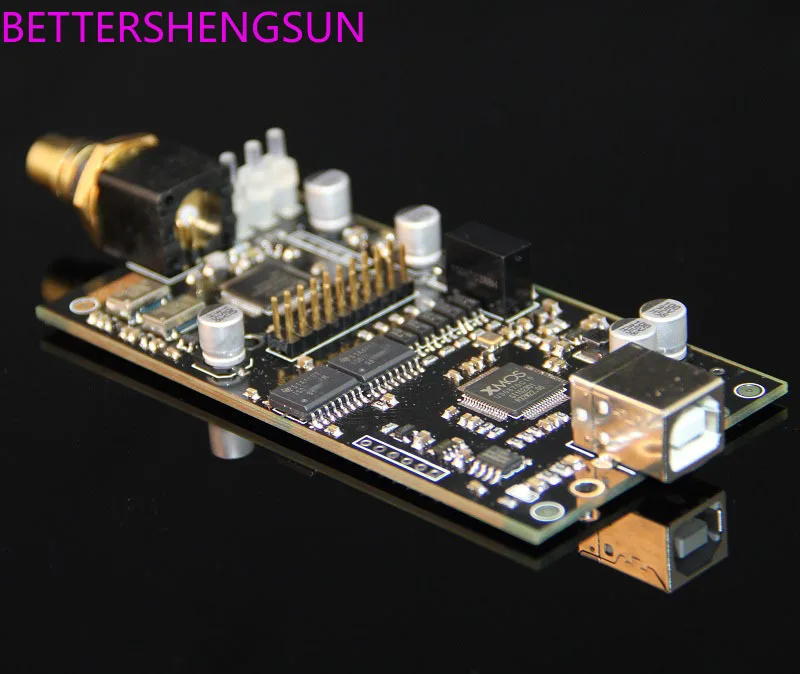

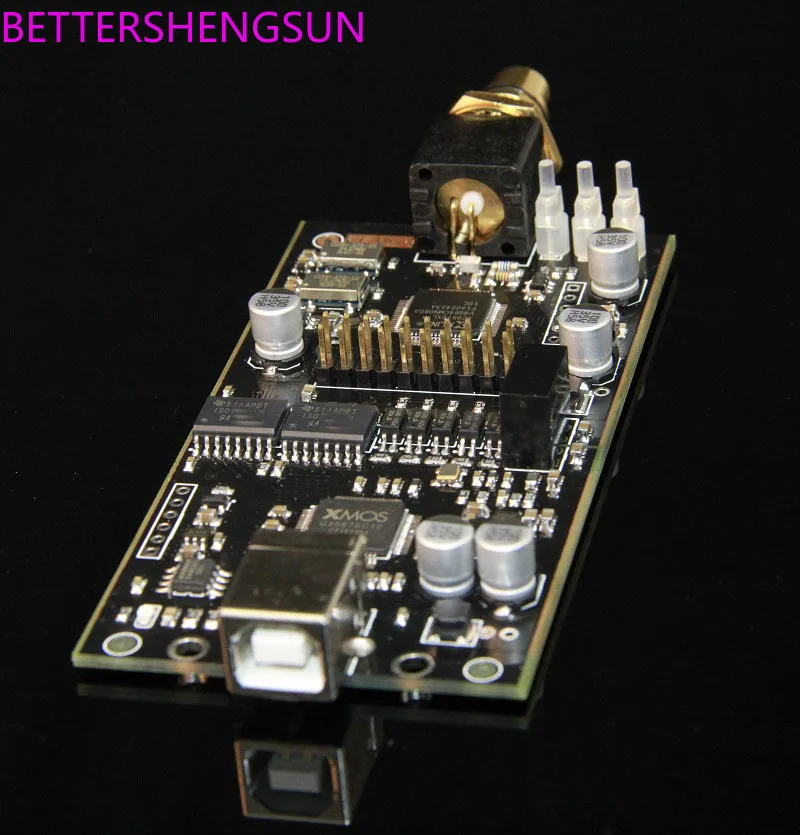

2. , PCB Placa base 4. El diseño de la placa de circuito de capa garantiza un plano de tierra completo y una capa de potencia, y adopta un método de diseño digital de alta velocidad para garantizar la integridad de la señal y la integridad de la potencia de toda la placa. La señal del reloj se procesa especialmente y se adopta el diseño del paquete y el control preciso de la impedancia, lo que garantiza la calidad de la señal del reloj y mejora su capacidad antiinterferencia. Las señales de entrada y salida siguen el diseño estándar, especialmente USB Señal de alta velocidad 90 Control de impedancia diferencial óhmico.

Compatibilidad del sistema:
