Descripción

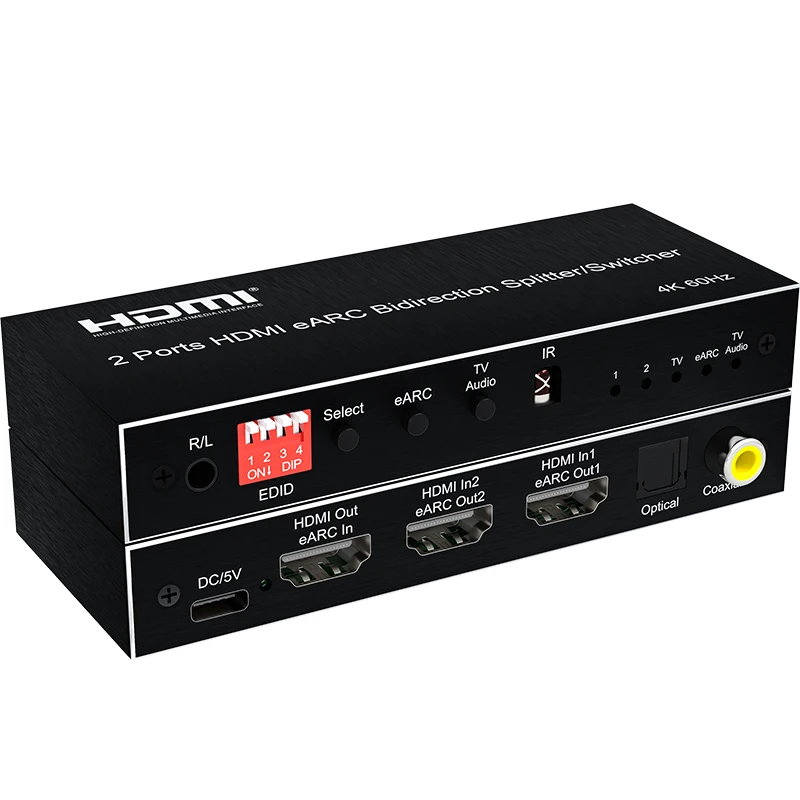

Este producto admite el divisor eARC 1x2, el conmutador eARC 2x1 y el conmutador HDMI 2x1 en tres escenarios de aplicación.
1. Cuando se utiliza como divisor eARC 1x2, la señal eARC del televisor se puede asignar a 2 amplificadores o barras de sonido a través de este divisor,
Que puede soportar 4 amplificadores o barras de sonido para sonar al mismo tiempo.
2. Cuando se utiliza como un conmutador eARC 2x1, la señal eARC del televisor se puede asignar a 2 amplificadores o barras de sonido a través de este conmutador,
Que puede soportar 4 amplificadores o barras de sonido para sonar por separado (2 eligieron 1).
3. Cuando se utiliza como un conmutador HDMI 2x1, puede enviar cualquiera de las 2 señales HDMI al terminal de pantalla, y la señal eARC puede ser
Asignado al amplificador o barra de sonido a través del puerto de entrada HDMI, suena a través del amplificador o barra de sonido,
Es compatible con formatos HD, incluyendo 4K/60Hz, 4K/30Hz, 1080p, 1080i, 720p. 4. El conmutador eARC y el divisor eARC pueden ser elegidos por el cuarto DIP EDID.
En la dirección descendente estaba el divisor, en la dirección ascendente estaba el conmutador.
Características:
* Soporte HDCP2.2,HDR10;
* Soporte 4K @ 60Hz;
* Admite Conmutación de señal, distribución de señal de retorno de audio;
* Admite formato de video 3D (solo cuando copia EDID de TV);
* Admite la función ARC/eARC (amplificador de potencia, barra de sonido, etc.);
* Admite la función de divisor eARC, puede devolver la señal eARC/ARC a 2 amplificadores o barra de sonido;
* Admite Retorno de Audio solo a través de la fuente de señal HDMI, no a través del dispositivo de visualización;
* Admite 3,5 estéreo, coaxial, salida de audio de fibra.
* Compatible con dispositivos como entrada de DVD Blu-ray, conversión de audio HDMI a salida ARC/eARC, salida de vídeo HDMI a través de salida HDMI;
Especificaciones:
Resolución HDMI. ................................................. 4K a 60Hz/4K a 30Hz/1080P/1080I/720P
Admite formato de vídeo. ................................................................... Color profundo de 24/30/36 bits
Admite formato de audio. ................................ DTS/Dolby-trueHD/DTS/DSD/1/1/1/1/2, 2/2
Ancho de banda máximo. ............................................................................................. 600MHz
Velocidad máxima de baudios. ............................................................................................ 6Gbps
Distancia del cable de entrada. .................................. ≤ 8M AWG26 Cable estándar HDMI (4K/30Hz); ≤ 3M 2,0 Cable estándar HDMI (4K/60Hz)
Distancia del cable de salida. ................................ Cable estándar AWG26 HDMI de ≤ 8m (4K/30Hz); Cable estándar HDMI de ≤ 5M 2,0 (K 4/60Hz)
Corriente máxima de trabajo. ........................................................................................ 0.6A
Formato de adaptador de corriente. ................. Entrada: CA (50HZ, 60HZ) 100V-240V; Salida: DC5V/1A
Rango de temperatura de funcionamiento ................................................................. (-15 A + 55 ℃)
Rango de humedad de funcionamiento. ............................................. 5 a 90% RH (sin condensación)
Dimensiones (L x W x H) . ................................................................... 122x55x19 (mm)
Peso. ............................................................................................................ 125g
El paquete incluye

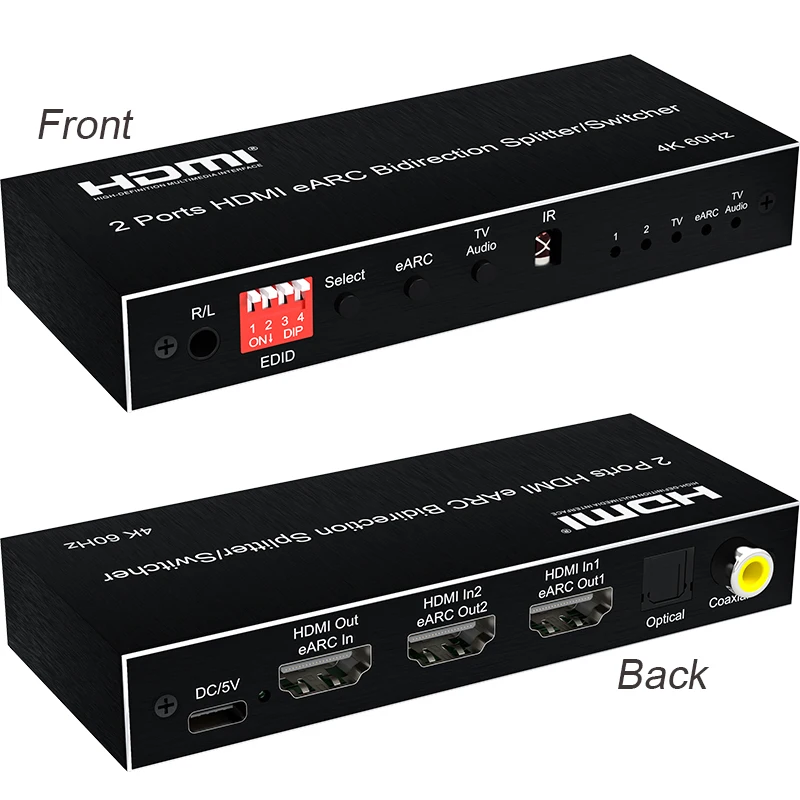

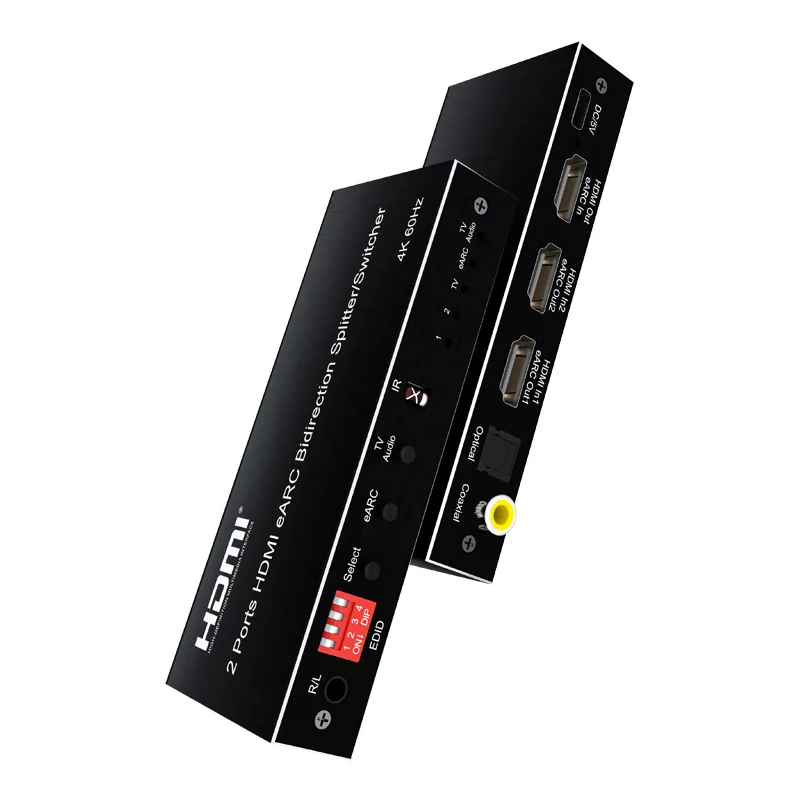

Divisor/conmutador bidireccional 1x2 HDMI eARC
1 Control Remoto IR (sin batería)
1 adaptador de corriente
1 manual de usuario
NOTA:All OUT solo admite la conexión de televisores con funciones ARC y eARC, y no admite ningún monitor.

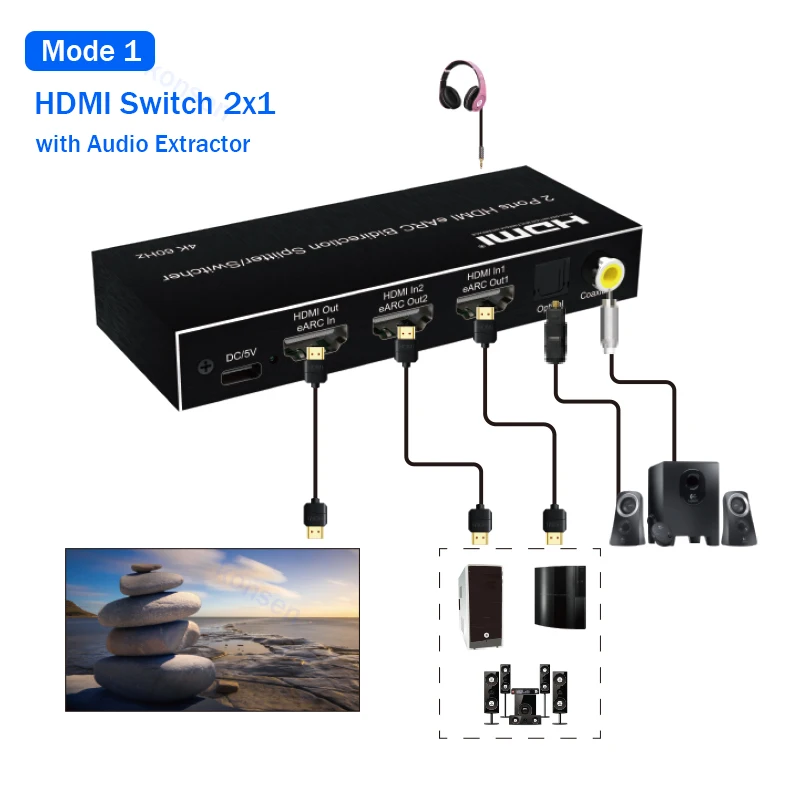

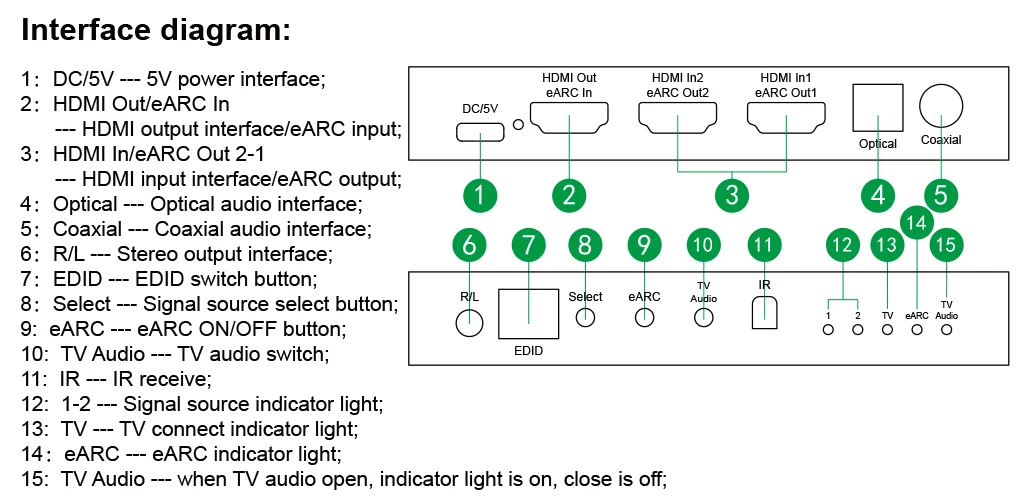

Conexión y funcionamiento:
1. Conecte cada fuente de señal HDMI a la entrada del conmutador a través del cable HDMI.
2. Conecte la salida del conmutador al dispositivo de visualización HDMI a través del cable HDMI.
3. Conecte el audio a través de un cable de fibra/coaxial.
4. Conecte el producto al adaptador de corriente de 5V.
5. Cambie la señal libremente por control remoto o botón.
6. Conecte la barra de sonido o el amplificador a la salida eARC a través del cable HDMI, como la señal de entrada HDMI que se puede enviar a la barra de sonido o al amplificador a través de la salida eARC para hacer que la barra de sonido o el amplificador suenen.

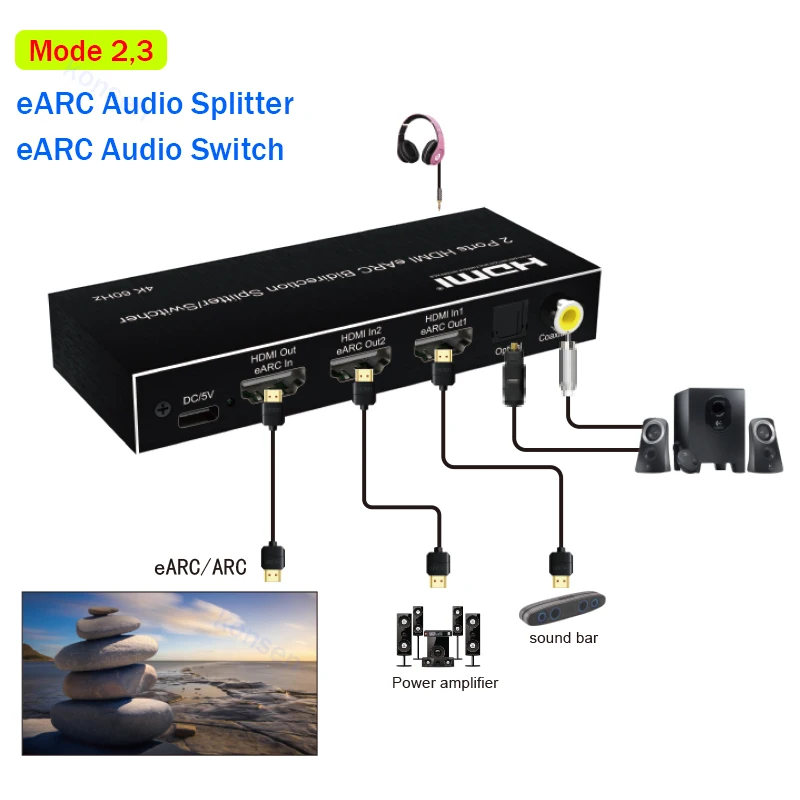

Conexión y funcionamiento:

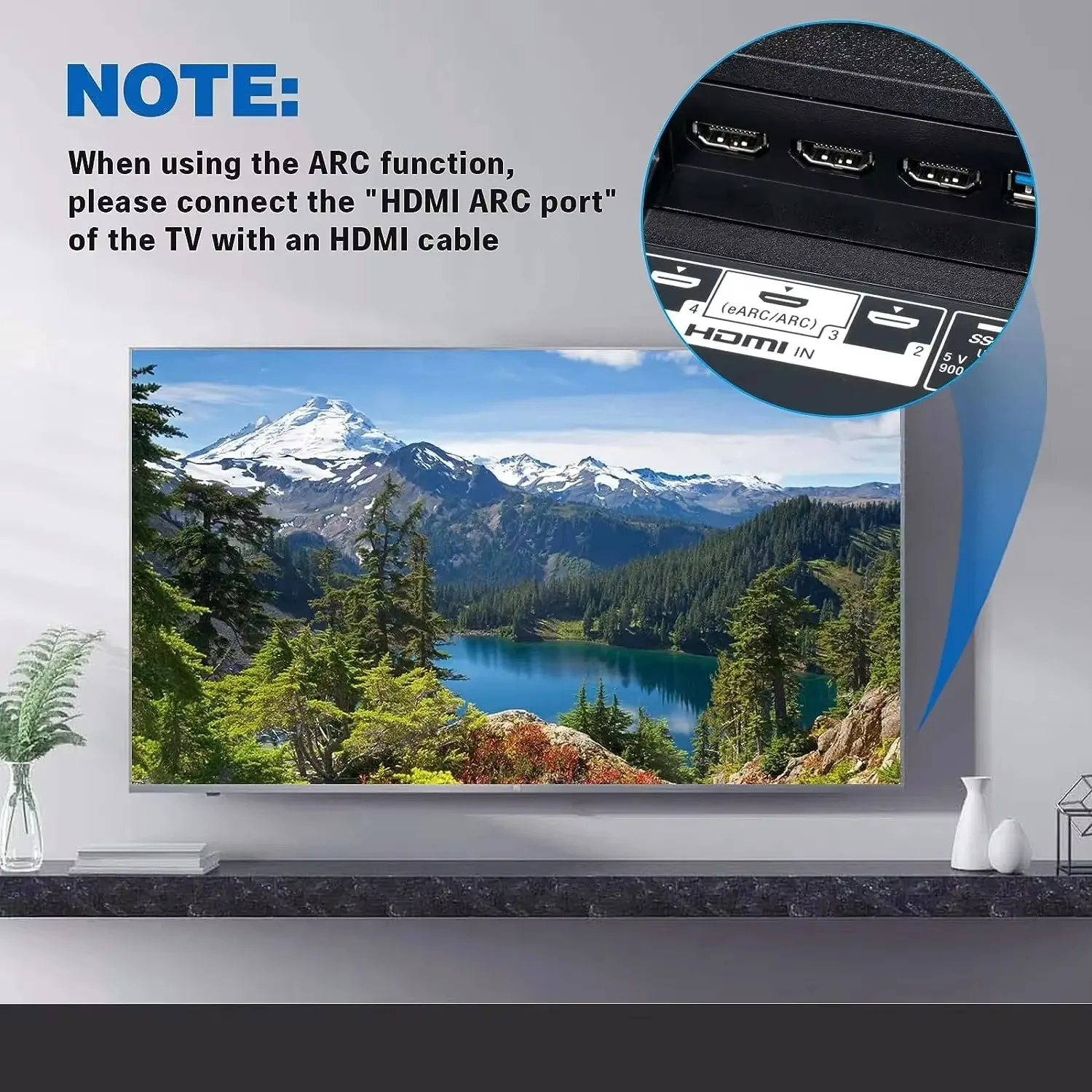

1. Conecte el terminal de TV eARC a la entrada del conmutador eARC a través de un cable HDMI (interfaz HDMI OUT).
2. la salida del conmutador eARC Conecte (interfaz HDMI IN) a la barra de sonido eARC(ARC) o al amplificador de potencia eARC(ARC) a través de un cable HDMI.
3. Conecte el audio a través de una fibra/coaxial (si es de 7,1 canales, los auriculares ópticos coaxiales son silenciosos, no los conecte).
4. Conecta el producto a un adaptador de corriente de 5V.
5. Encienda la función eARC a través del control remoto o la tecla, la función eARC se iluminará.

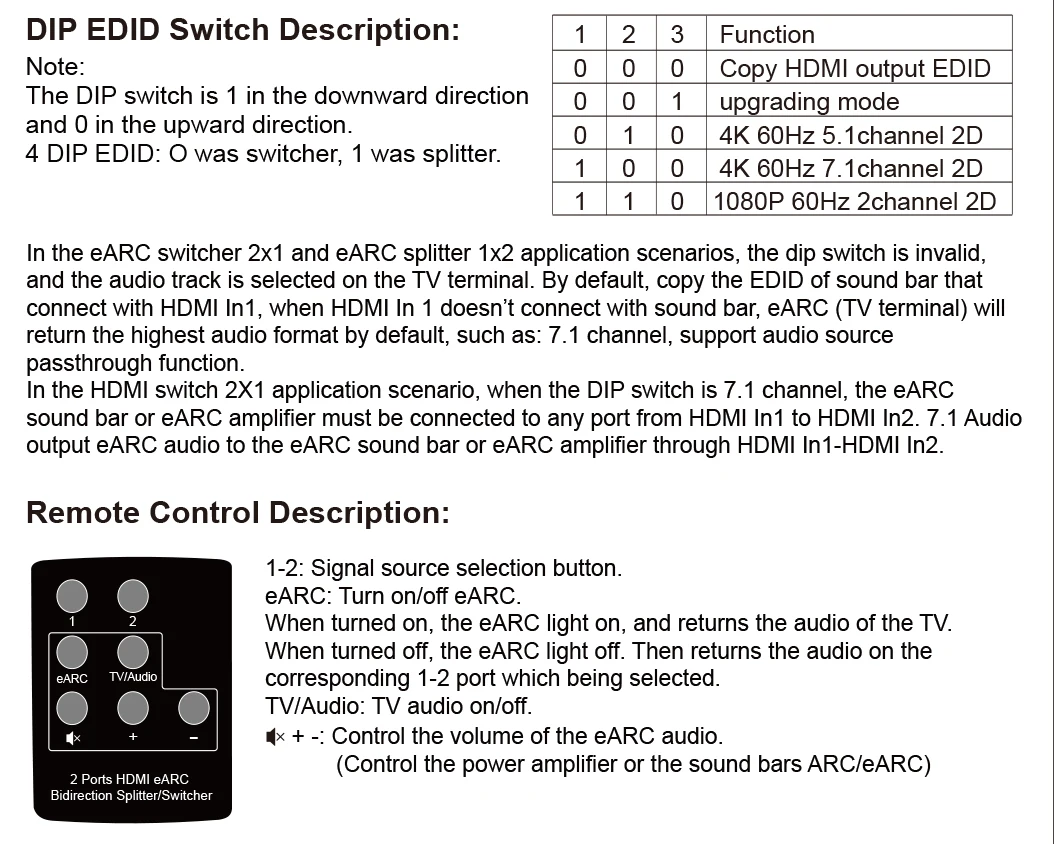

6. Seleccione el interruptor eARC o el divisor eARC presionando el interruptor 4 DIP EDID.
