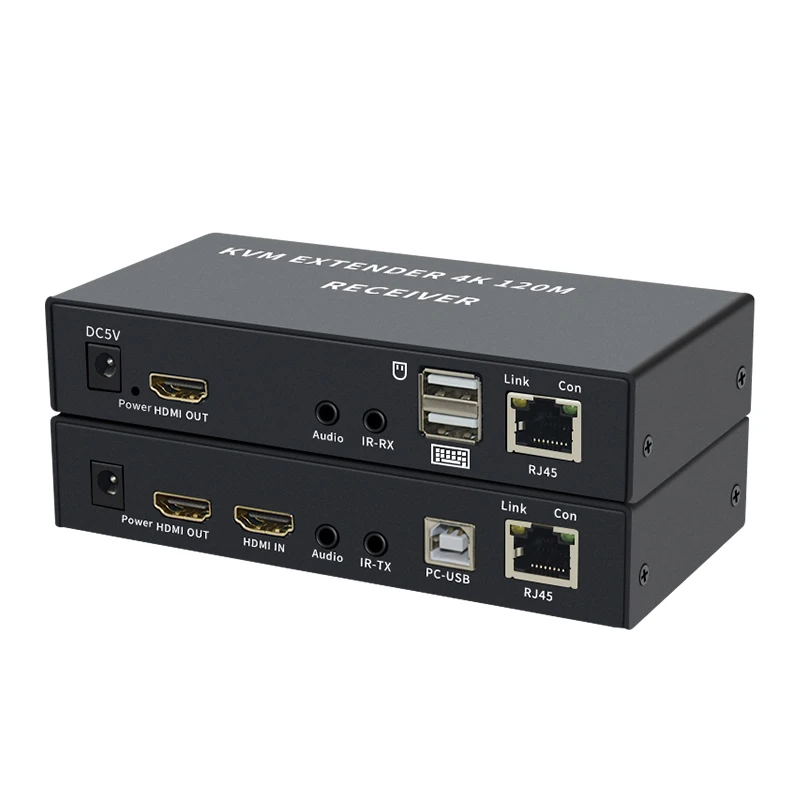

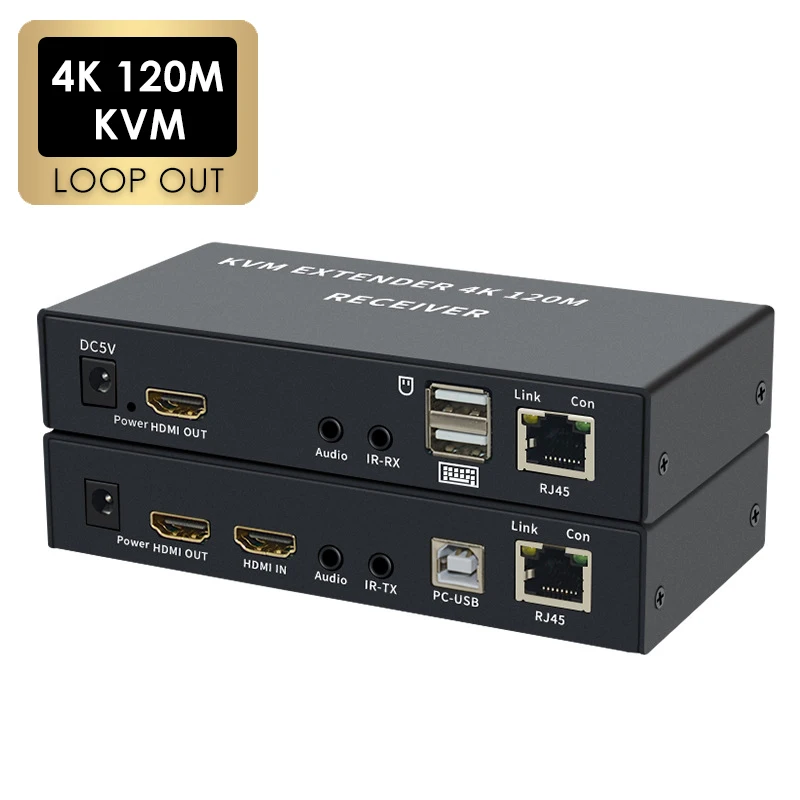

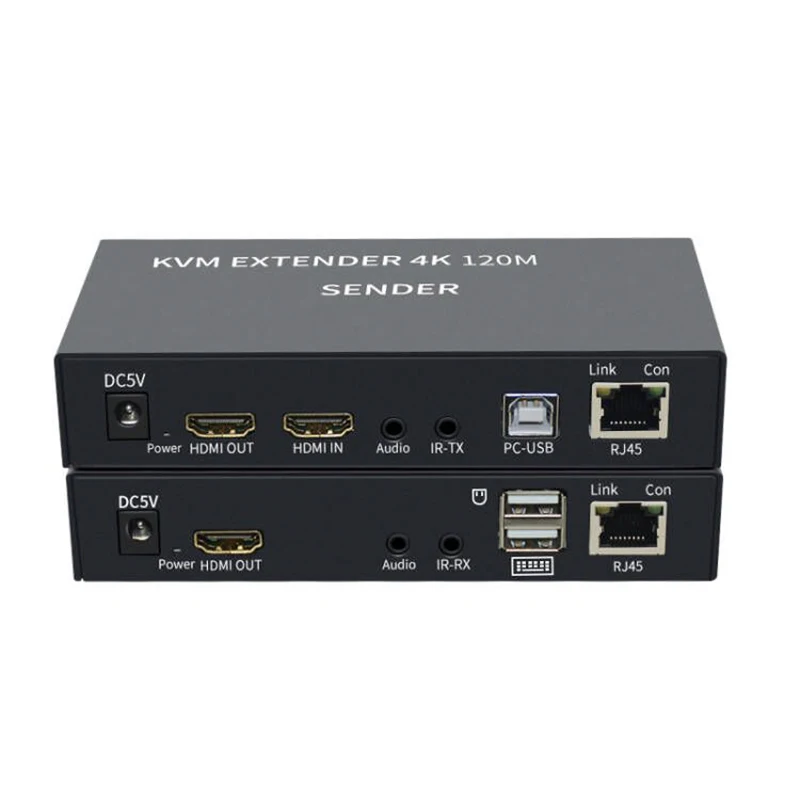

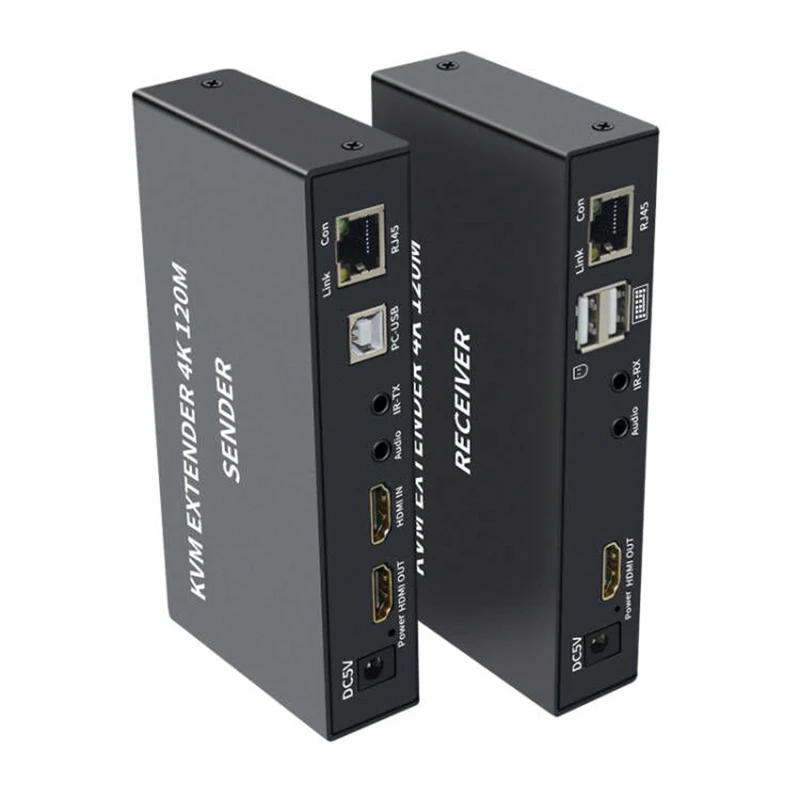

Extensor KVM 4K HDTV 120M, compatible con HDMI, teclado y ratón, AUX de 3,5mm, aleación de aluminio sobre CAT6 RJ45, extensor Lan Ethernet

1. INTRODUCCIÓN

El extensor sobre 1/6 utiliza una pieza de cable de 1/6 para extender la pantalla HDTV hasta 120 metros para 4K * 2K, no solo rompe la limitación de la longitud de transmisión del cable HDMI, sino que también la longitud de transmisión de la longitud de la transmisión, la longitud de la conexión HDMI, la longitud de la unidad 1/6, tiene más flexibilidad y comodidad en la construcción del cable.

Está equipado con conectores HDMI (Interfaz multimedia de alta definición) y es capaz de admitir equipos DVI (Interfaz visual digital) cuando se utiliza con un adaptador HDMI a DVI, proporciona una mayor flexibilidad y opciones al integrar varios componentes de cine en casa.

Ofrece soluciones para los consumidores residenciales: venta al por menor de HDTV y sitios de espectáculos, HDTV,STB, fábricas de DVD y proyectores, preocupaciones de espacio y seguridad, control de centros de datos, distribución de información, presentación en salas de conferencias, entornos de formación escolar y corporativa.

2. BENEFICIOS

1) La Longitud del cable HDMI es fija e inalterable después de su producción. Debido a que el conector HDMI solo puede ser soldado o terminado por trabajadores profesionales en la fábrica, los usuarios no pueden reducir o aumentar por sí mismos, sin embargo, los cables de 2/6 están disponibles en todas partes y pueden ser procesados fácilmente por el usuario o el instalador.

2) Debido a que la cabeza del cable HDMI largo es grande, debe usarlo de forma oculta, lo que es más, no es fácil doblar el cable HDMI y tirar de él a través del tubo o la bandeja de la pared. Sin embargo, los cables de 2/6 no tienen tales problemas.

3) Con este extensor, la distancia de transmisión puede ser de hasta 120 metros mientras se usan cables de 1/2 ", para los cables HDMI generales, deben personalizarse cuando la longitud sea superior a 10 metros.

3. CARACTERÍSTICAS

Este extensor tiene muchas características que le permiten funcionar de manera superior, entre esas características encontrará:

1. Un par como módulo funcional completo, sin necesidad de configuración.

2. El cable 2/6 puede sustituir al cable HDMI para lograr una transmisión de larga distancia.

3. Siga el estándar de la IEEE-568B de la marca, de la marca, la marca de la marca, la marca de la marca, el modelo de la marca, el número de la Caja, el 1/2, el 2/2

4. La Resolución de vídeo de la HKE120-1.4 puede ser de hasta 4K * 2K a 30Hz (cable CAT6 de 120 metros).

5. Tamaño compacto

6. Tasas de señalización de hasta 3,4 Gbps compatibles con pantalla 4K * 2K.

7. Compatible con HDCP

8. Admite audio sin comprimir como LPCM

9. Admite audio comprimido como DTS Digital, Dolby Digital (incluidos los sistemas de sonido Dolby y Dolby, y audio comprimido de tipo DTS y Dolby).

HD verdadero)

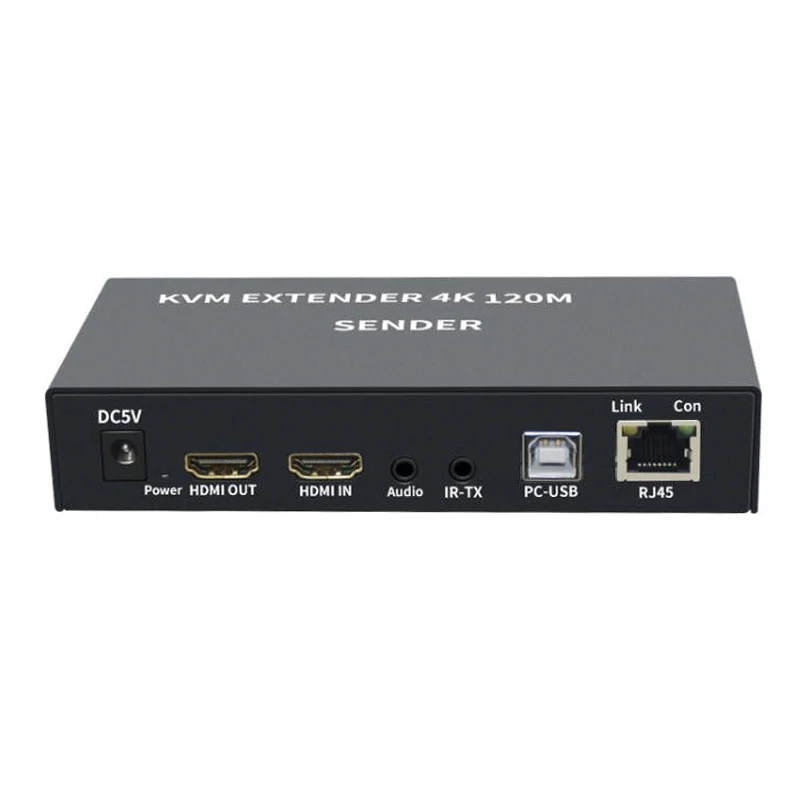

1. El remitente con salida HDMI, salida de audio y salida Ir.

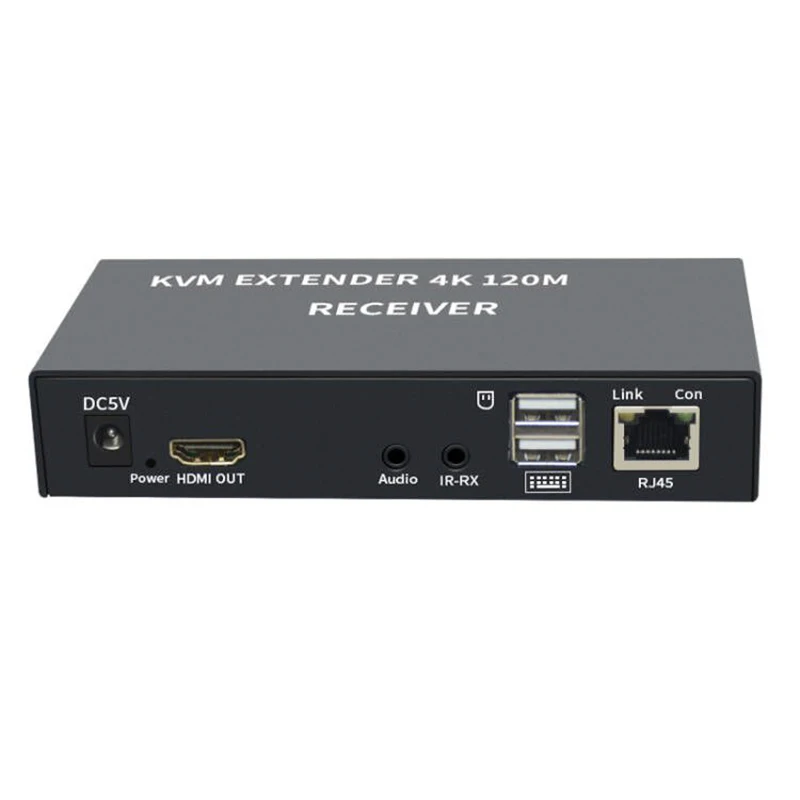

2. El receptor con salida HDMI, salida de audio y entrada IR.

4. ESPECIFICACIONES

1) Con el fin de lograr la alta calidad de transmisión, elija el cable blindado o CAT-6.

2) Los cables de menor calidad no lograrán el efecto de transmisión perfecto ni la larga distancia.

3) En teoría, la función del producto es normal cuando se adopta la transmisión de corta distancia.

Si el producto no puede transmitir a larga distancia, es decir, hay problemas de calidad en los cables de transmisión

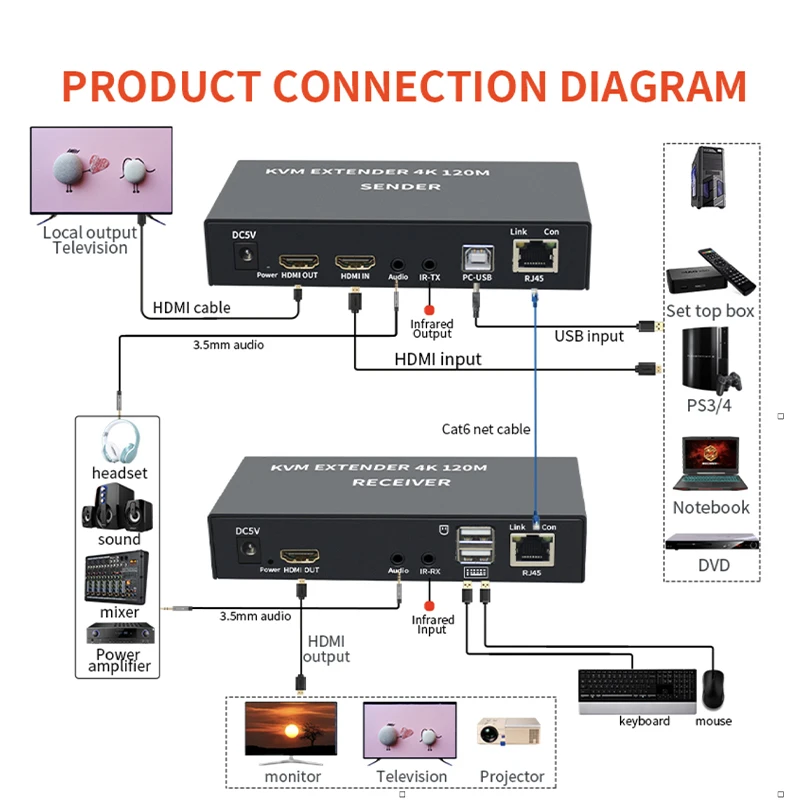

5. Pasos de instalación

1. Conecte el monitor de pantalla a la fuente de señal HDMI, verifique que el monitor y la fuente de señal funcionen correctamente.

2. Conecta el remitente al PC con un cable HDMI y un cable USB para la conexión a la red.

3. Conecte el emisor al dispositivo de visualización, el receptor al dispositivo de visualización con cables HDMI.

4. Conecte el remitente al dispositivo de audio, el receptor al dispositivo de audio con cables de audio.

5. Conecte el ratón y el teclado al receptor.

6. Conecte el emisor y el receptor con un cable estándar de 2/6 pulgadas.

7. Encienda el emisor y el receptor.

8. La primera vez que use el extensor, o cuando los LED del teclado se muestren incorrectamente, use la tecla de acceso rápido para restablecer el extensor:

"Hotkey" ,"Hotkey" ,“R” ,“ENTER”

6. PAQUETE COMTEMTS

Antes de intentar usar esta unidad, verifique el embalaje y asegúrese de que los siguientes artículos estén contenidos en la caja de envío.

1) Unidad principal n. ° 1 transmisor

2) Unidad principal n. ° 2 receptor

3) Fuente de alimentación DC5V para alimentar el receptor.

4) Un cable USB para transmitir los datos USB y alimentar al remitente.

5) Un Ir cable de transmisión, un cable de recepción Ir.

5) Manual del usuario

7. Preguntas frecuentes

1. 1) Conecte el emisor y el receptor con un cable CAT de 1 metro, pero no muestre nada en el monitor Respuesta:El cable CAT debe ser más largo que 5 metros, puede que no muestre nada cuando el cable CAT sea más corto que 5 metros.

2. 2) Los LEDs CapsLock y NumLock en el teclado muestran un estado incorrecto Respuesta:Utilice la tecla de acceso directo para restablecer el extensor: "Hotkey" ,"Hotkey" ,“R” ,“ENTER”

3. 3) No hay adaptador de corriente para el remitente Respuesta:El remitente se alimenta desde el puerto USB o HDMI, sin necesidad de adaptador de corriente

4. 4) ¿Qué dosis significa el LED de encendido? Respuesta:El LED de encendido indica si la máquina está o no alimentada. Cuando la máquina se encienda, El LED de encendido estará encendido. Si el LED de encendido es oscuro, significa que la potencia es insuficiente. Si el LED de encendido es brillante, significa que la potencia es suficiente.

5. 5) ¿Qué dosis significan el Link LED y el Video LED? Respuesta:El LED Link representa el encendido del emisor y receptor normalmente y la conexión del cable CAT normal. El LED de vídeo representa la comunicación de vídeo normal entre el emisor y el receptor.
