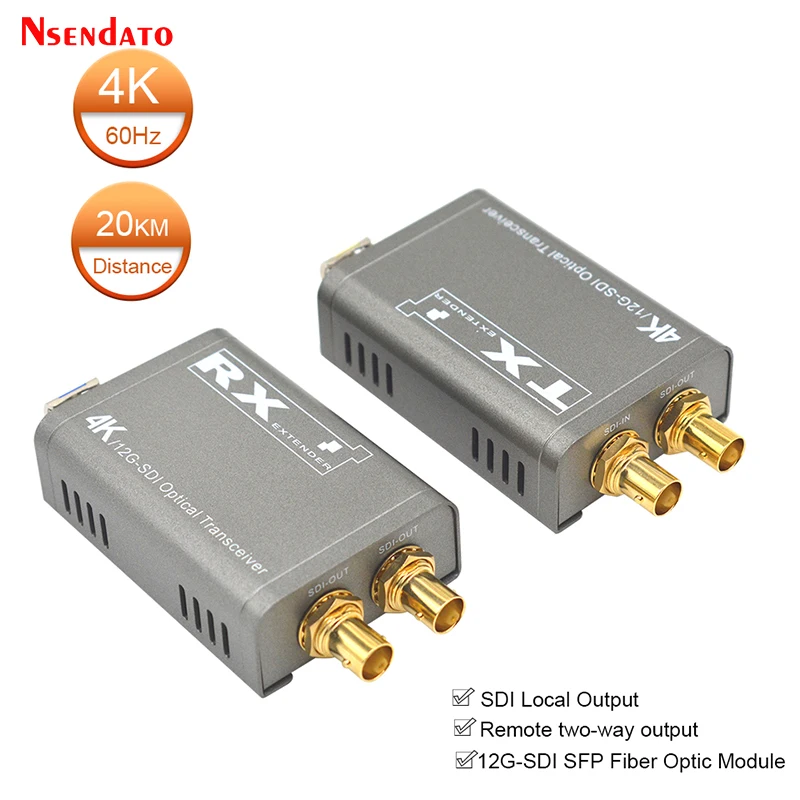

Introducción
El extensor de fibra Nsendato transmite la señal SDI 4K/12G a largas distancias a través de una sola fibra, admite la función de sincronización de audio integrada de 16 canales; la interfaz multivelocidad 12G-SDI es compatible con todos los formatos y dispositivos SD, HD y Ultra HD, hasta 2160P @ 60Hz, incluidos los dispositivos de Clase A y Clase B. El transmisor Nsendato está equipado con una ranura de expansión de fibra óptica, que se puede instalar con cualquier módulo de fibra óptica estándar 3G, 6G o 12G-SDI SFP, Y puede adaptarse a una variedad de entornos de aplicaciones complejas utilizando el cable óptico de bajo costo ampliamente utilizado en redes informáticas para transmitir SDI. El Nsentato del dispositivo tiene excelentes capacidades de procesamiento y salida de imágenes, lo que permite una transmisión de señal más suave y estable, es un método de extensión de señal 4K/12G-SDI confiable, de alto rendimiento y eficiente.
Características

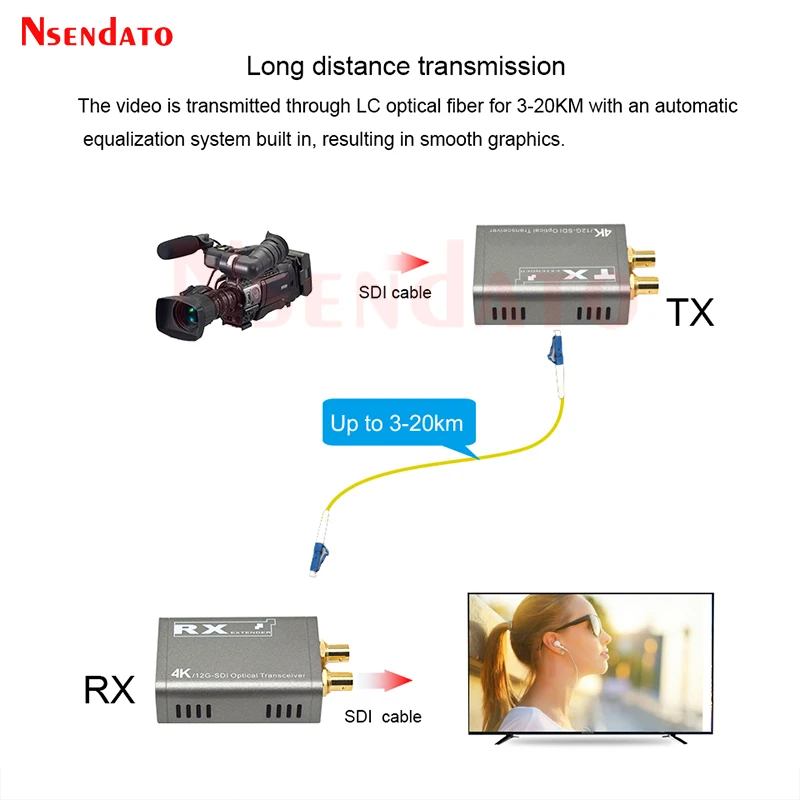

1. Transmisión a larga distancia de señales de vídeo y audio 4K/12G-SDI a través de fibra óptica, hasta 3-20KM

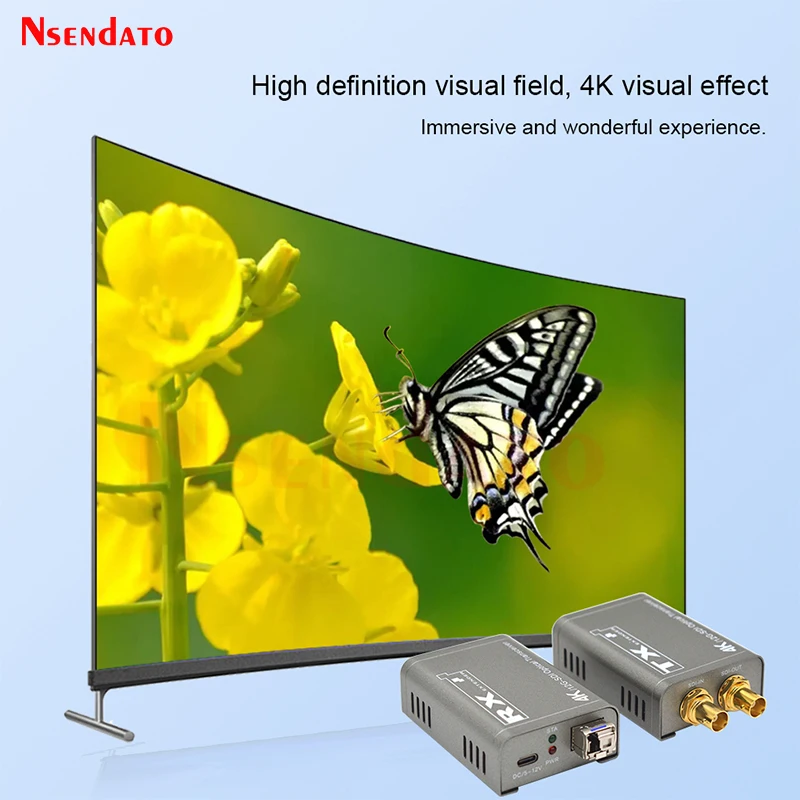

2. Resolución de señal de vídeo HD de hasta 2160P a 60Hz

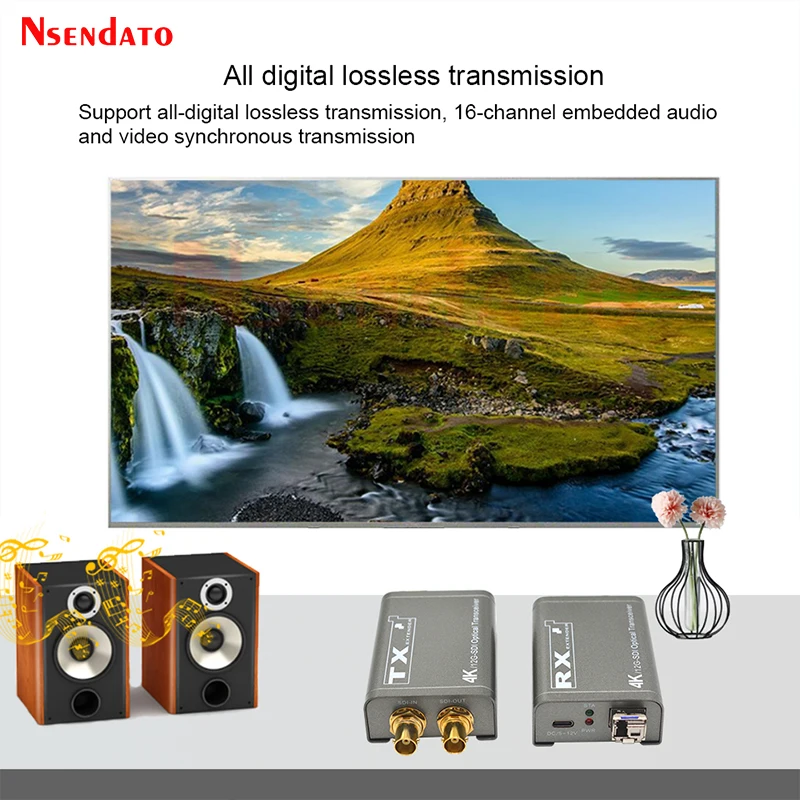

3. Admite transmisión totalmente digital sin pérdidas, transmisión síncrona de audio y vídeo integrada de 16 canales

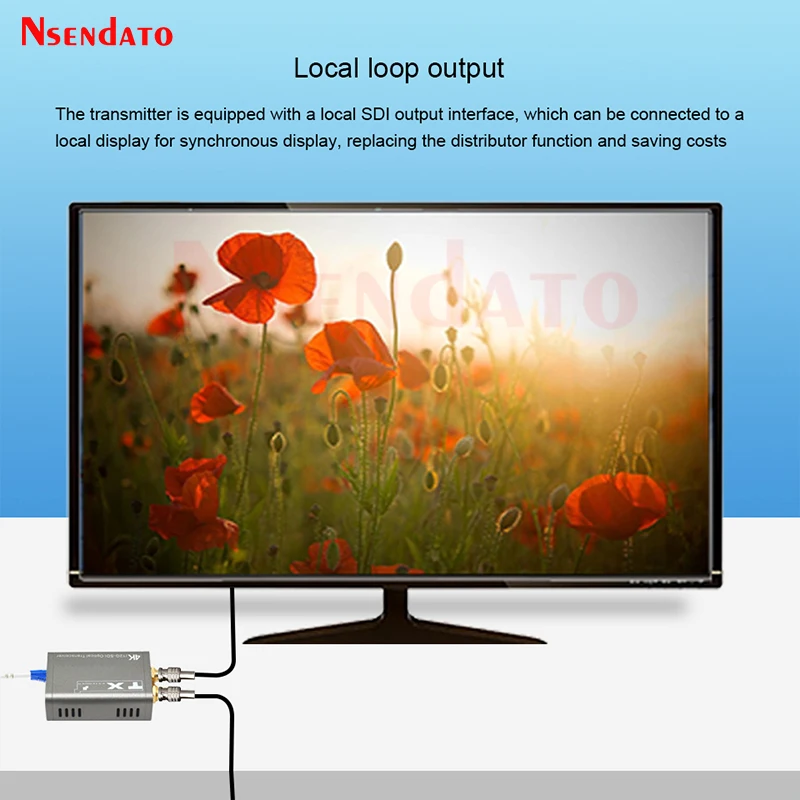

4. Admite Salida de bucle local; soporte remoto de salida síncrona de dos vías.
5. Compatible con PAL/NTSC; Fuerte compatibilidad, puede identificar y configurar automáticamente una variedad de modos de visualización
6. Admite Plug and Play e intercambio en caliente
7. Sistema automático incorporado de equilibrio, la imagen es suave y clara.
Y estable
8. Circuito de protección electrostática ESD integrado, sistema de protección integral
9. Fácil de instalar, plug and play, no requiere configuración
Especificación:
Especificaciones técnicas: Estándares SMPTE
Velocidad de bits de vídeo: Max12 GB/s
Interfaz: BNC
Especificaciones del cable de entrada/salida: ≤ 10m (estándar de cable Belden 1694A)
Impedancia de entrada/salida de vídeo: 75Ω
Voltaje de entrada/salida de vídeo: 1Vpp, mínimo: 0.5Vpp/Max:1.5Vpp
Formato de vídeo SD: 525i59.94NTSC.625i50PAL
Formato de vídeo HD: 720P50;720P59.94;720P60.1080P23.98;1080P24;1080P25;1080P29.97;1080P30;1080P50
1080P59.94;1080P60;1080PsF23.98;1080PsF24;1080PsF25;1080PsF29.97;1080PsF30;1080i50;1080i59.94;1080i60
Formato de vídeo 2K y 4K: 2K DCI 23,98 P/24P/25P;23.98PsF;/24PsF/25PsF;4K 23,98 P/24P/25P/29,97 P/30P/50P/59,94 P/4K 60P;4K DCI 23,98 P/24P/25P
Interfaz de fibra: LC
Tipo de fibra: fibra única de modo único
Longitud de onda: modo único 1310nm;1550nm
Distancia de transmisión máxima: distancia máxima de hasta 20km
Fuente de alimentación: DC 5 ~ 12V/1A
Paquete
Transmisor extensor SDI
Receptor extensor SDI
Adaptadores de corriente
Manual de usuario
