Descripción

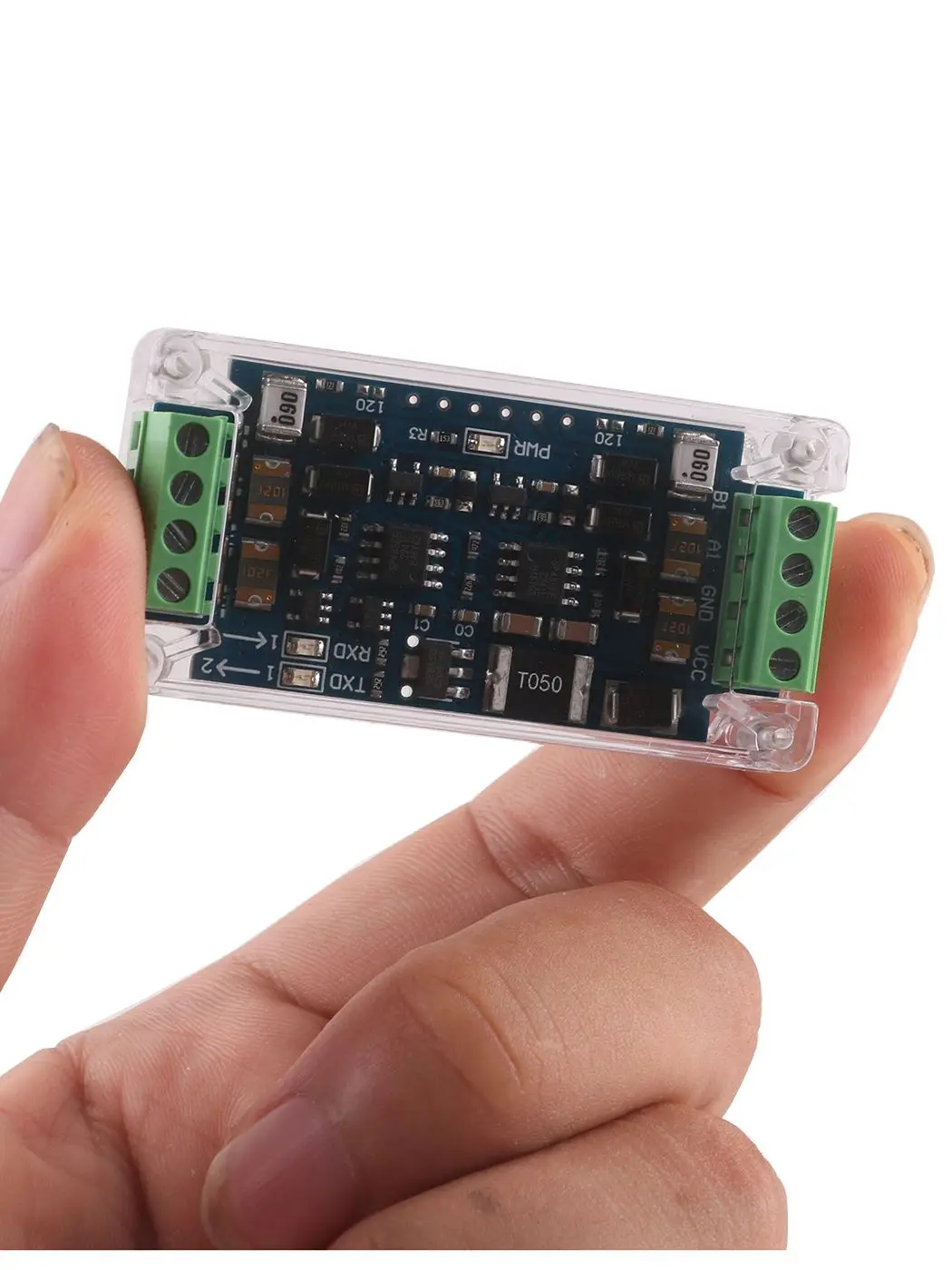

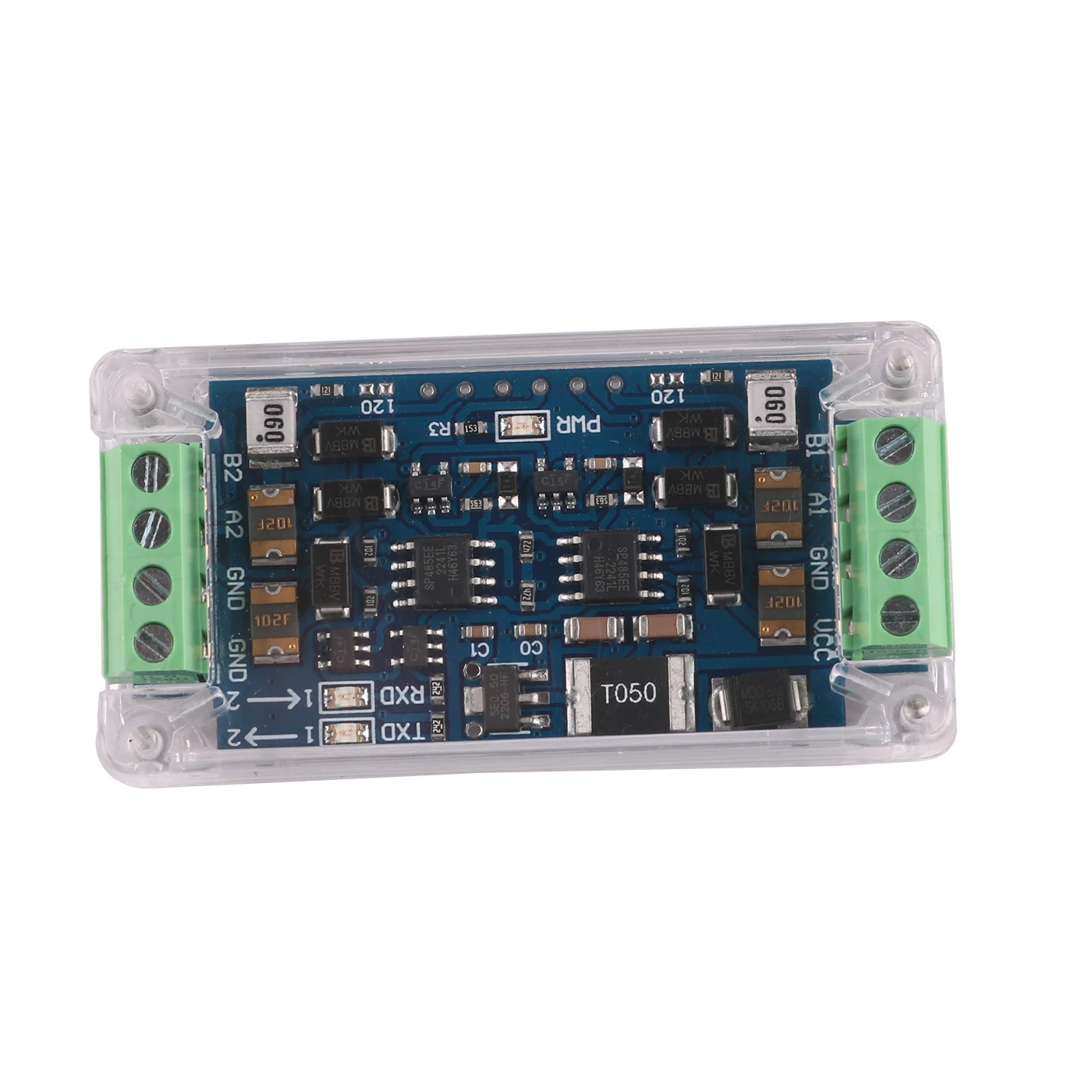

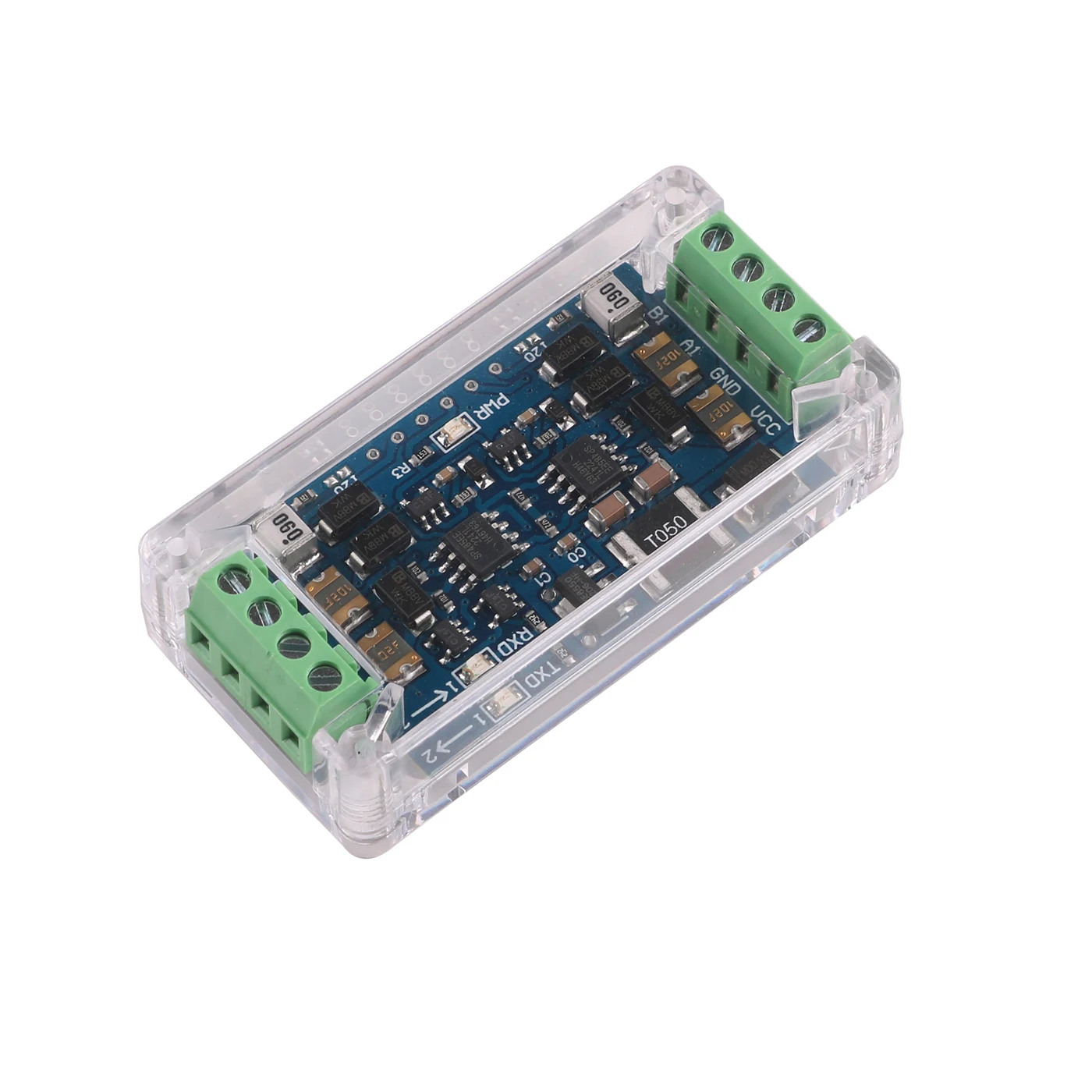

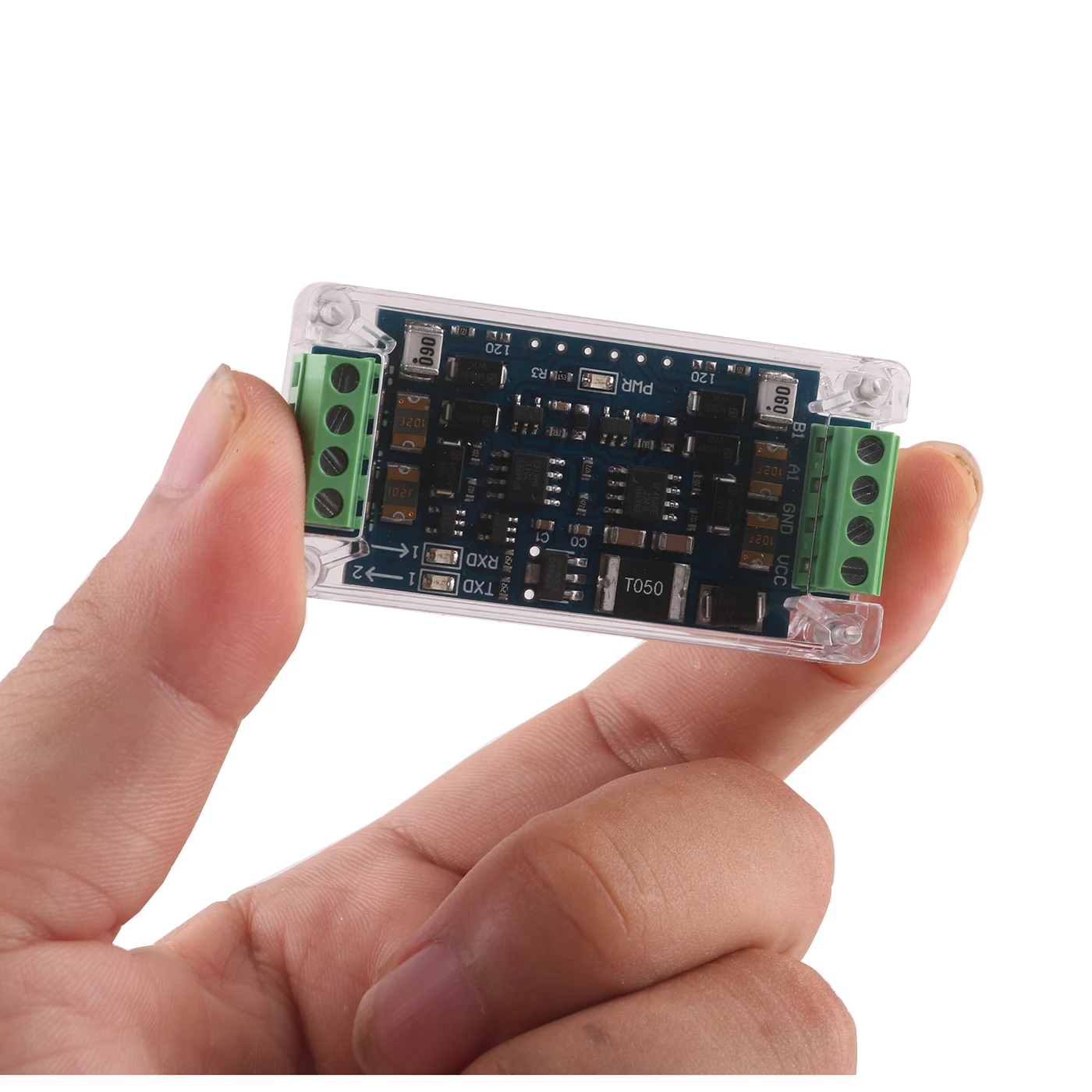

EXAR 512KB Estuche protector ABS de alta velocidad Mini repetidor RS485
Chip EXAR original. Repetidor RS485 de alta velocidad 512KB
Con funda de protección transparente ABS.

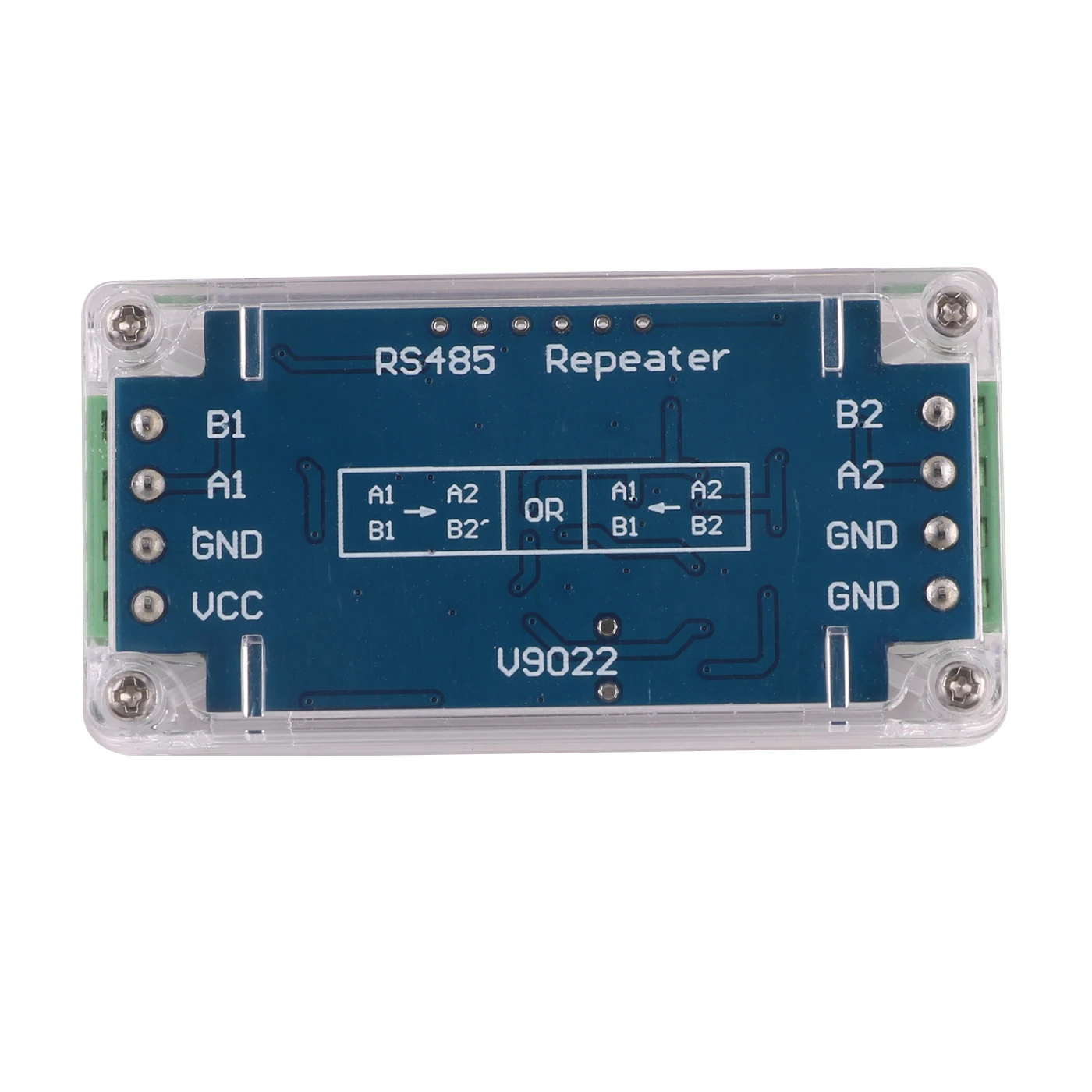

Salida: A +,B-,GND, VCC
Fuente de alimentación de 5-40V.

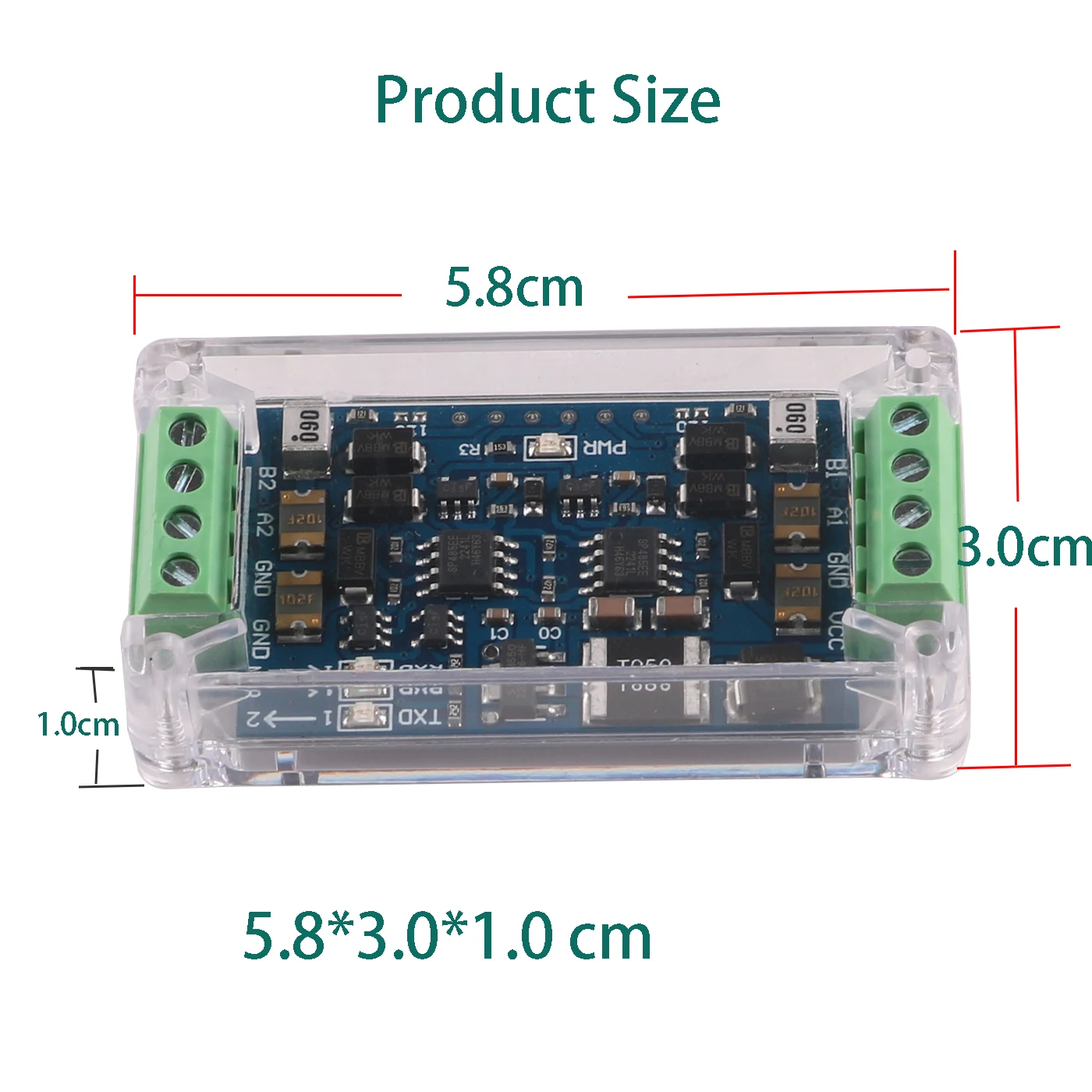

Tamaño del producto: 5,8*3,0*1,0 cm
100% Electrcity Test y prueba de apariencia
Cumplimiento CE, RoHS

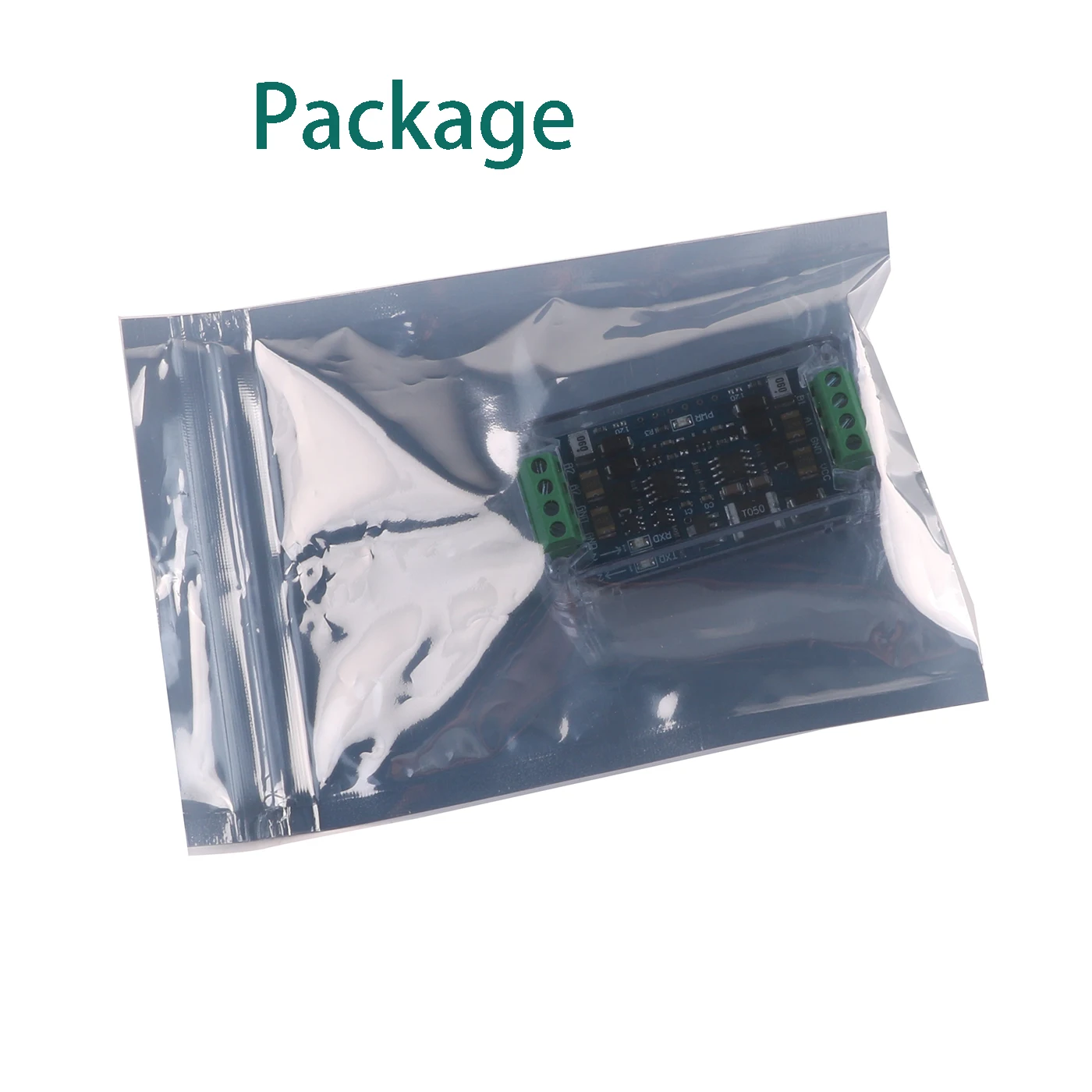

Paquete: 1 Adaptador de repetidor RS485
Acerca de los chips SP485:
El SP485E es una familia de transceptores semidúplex que cumplen con las especificaciones de los protocolos seriales de la serie, con un rendimiento ESD mejorado. La tolerancia ESD se ha mejorado en estos dispositivos a más de + 15kV tanto para el modelo del cuerpo humano como para el método de descarga de aire de la IEC1000-4-2. Estos dispositivos son PIN a pin compatibles con los dispositivos SP481 y SP485 de Exar, así como con los estándares populares de la industria. Al igual que con las versiones originales, El SP481E y SP485E cuentan con el diseño BiCMOS de Exar que permite un funcionamiento de baja potencia sin sacrificar el rendimiento. El SP481E y el SP485E cumplen con los requisitos de los protocolos de hasta 10Mbps de carga de los protocolos de hasta 1 y 2. El SP481E está equipado con un modo de apagado de baja potencia.
Los SP485E son diferenciales semidúplex
Transceptores que cumplen con los requisitos de y
RS-422. Fabricado con un BiCMOS patentado Maxlinear
Proceso, este producto requiere una fracción de la potencia de
Diseños bipolares más antiguos.
El estándar es ideal para aplicaciones de múltiples caídas y
Para interfaces de larga distancia. Permite hasta 32 drivers EN EL RS-485
Y 32 receptores para conectarse a un bus de datos, haciendo
Es una opción ideal para aplicaciones de múltiples caídas. Desde el
El cableado puede tener una longitud de hasta 4.000 pies, transceptores de
Están equipados con un amplio rango de modo común (-7V a 12V)
Para adaptarse a las diferencias de potencial del suelo. Porque
Es una interfaz diferencial, los datos son prácticamente inmunes a
Ruido en la línea de transmisión.
Conductores
Las salidas del controlador del SP485E son diferenciales
Salidas que cumplen con los estándares de la RS-485 Y DE LA RS-422. El
La oscilación típica de salida de voltaje sin carga será de 0 Voltios a 5.
Voltios. Con la carga del peor caso de 54 Ω a través del diferencial
Salidas, los controladores pueden mantener un voltaje superior a 1,5 V
Niveles. Los controladores del SP481E y SP485E tienen un
Habilitar la línea de control que está activa ALTA. Una lógica alta
DE (pin 3) habilitará las salidas diferenciales del controlador. Una lógica
LOW EN EL DE (pin 3) tri-estado las salidas del controlador.
Los transmisores de SP481E y SP485E funcionarán
A al menos 10Mbps.
Receptores
Los receptores SP485E tienen entradas diferenciales
Con una sensibilidad de entrada tan baja como ± 200mV. Impedancia de entrada
De los receptores es típicamente 15kΩ (12kΩ mínimo). Un ancho
El rango de modo común de-7V a + 12V permite una Tierra Grande
Diferencias potenciales entre sistemas. Los receptores de
El SP481E y el SP485E tienen un control de habilitación de tres Estados
PIN. Un LOW lógico en RE (pin 2) habilitará el receptor, un
Logic HIGH en RE (pin 2) desactivará el receptor.
El receptor para el SP485E funcionará hasta
Al menos 10Mbps. El receptor para cada uno de los dos dispositivos
Está equipado con la función de seguridad. Garantías a prueba de fallos
Que la salida del receptor estará en un estado ALTO cuando el
La entrada no está conectada
