Descripción

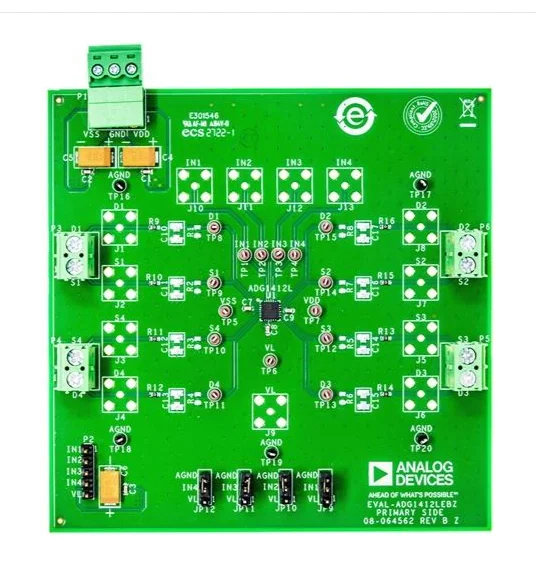

.La placa de evaluación EVAL-ADG1412LEBZ está diseñada para el conmutador SPST cuádruple ADG1412L.El ADG1412L es un dispositivo monolítico semiconductor de óxido metálico (CMOS) complementario que contiene cuatro interruptores seleccionables independientemente diseñados con el iCMOS® proceso.Los cuatro interruptores SPST están activados con uno lógico y un suministro VL externo, lo que ofrece flexibilidad para un menor control lógico.Este interruptor ADG1412L proporciona una resistencia máxima de 2,6 Ω sobre la temperatura y un apagado garantizado cuando las entradas digitales están flotando.El perfil de resistencia es plano en todo el rango de entrada analógica al cambiar señales, lo que garantiza una excelente linealidad y una baja distorsión (1,5 Ω típico).El ADG1412L cumple con el estándar JEDEC de 1,2 V y 1,8 V.
CARACTERÍSTICAS
- Los cabezales en línea simples brindan flexibilidad para señales de entrada lógica de 1,2 V o 1,8 V programables en campo o microcontrolador
- Resistencia de clavija de dispositivo de montaje en superficie o zócalos disponibles para la adición de componentes pasivos
- Los enchufes de conector SMB brindan flexibilidad para las señales de entrada y salida
EQUIPO NECESITADO
- Fuente de voltaje CC (V DD/V SS)
- ±15V para alimentación dual
- Suministro lógico digital opcional (V L)
- 1,1 V a 1,3 V para lógica de 1,2 V
- 1,65 V a 1,95 V para lógica de 1,8 V
- Fuente de señal analógica
- Método para medir voltaje, como un multímetro digital.
