Descripción

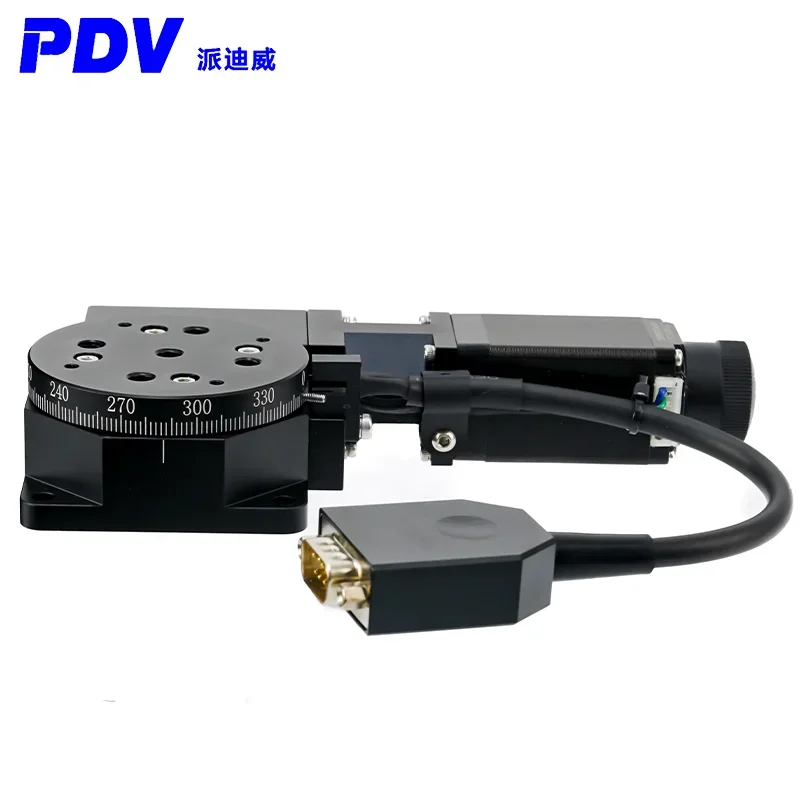

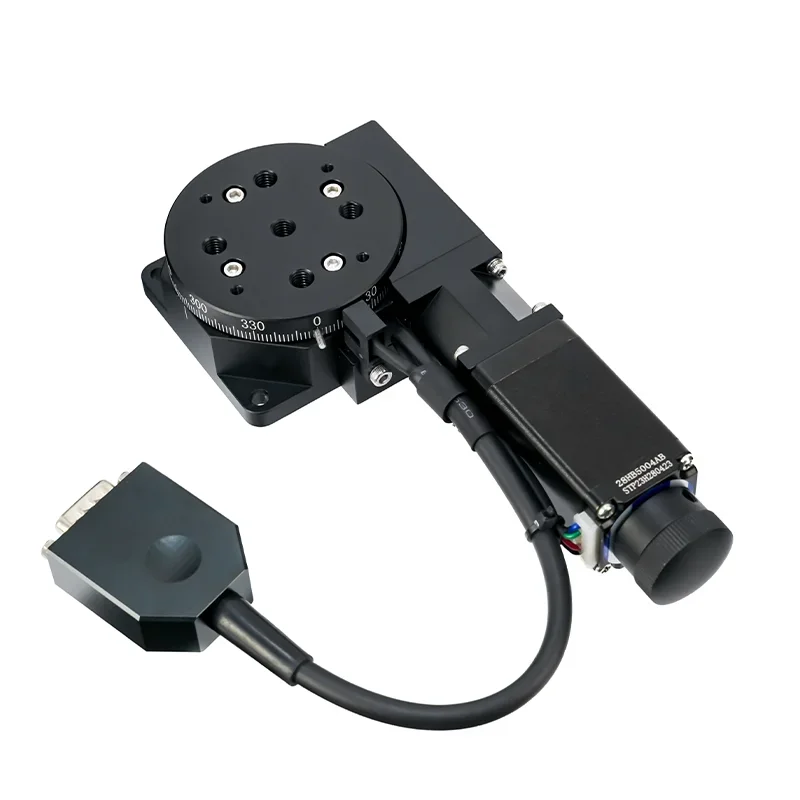

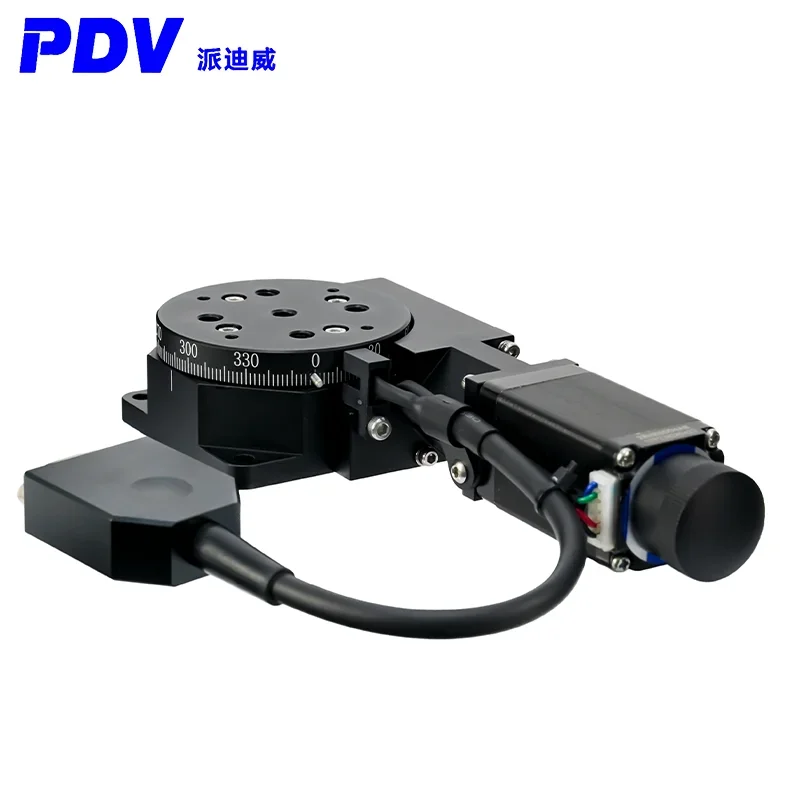

Mesa giratoria de lente de placa de indexación de 360 grados de etapa giratoria eléctrica
Características del producto
1.El motor paso a paso estándar se puede controlar automáticamente utilizando nuestro controlador de movimiento.
2.El sistema de eje giratorio está mecanizado con precisión mediante tecnología multicanal, con alta precisión de coincidencia, gran capacidad de carga y larga vida útil.
3.Adopta el engranaje helicoidal y la estructura helicoidal con investigación y combinación precisas, que es cómodo de mover.
4.Con el mecanismo de ajuste del espacio libre, la diferencia de retorno se puede reducir considerablemente.
5.El diseño estructural especial garantiza el salto de gama muy baja y la excentricidad de la mesa giratoria, haciendo que el movimiento giratorio sea más estable.
6.El anillo de escala en la periferia de la mesa es una escala de marcado láser, que puede girar con respecto a la mesa para facilitar el posicionamiento inicial.
7.El motor paso a paso y el gusano están conectados mediante un acoplamiento elástico importado de alta calidad, con transmisión síncrona y buen rendimiento de despolarización, lo que reduce en gran medida las perturbaciones excéntricas y el bajo nivel de ruido.
8.La mesa giratoria eléctrica se puede colocar horizontal o instalar verticalmente.Puede formar una mesa de ajuste eléctrico multidimensional con otros tipos de mesas.
9.Tener cero electrónico.
Especificación del producto

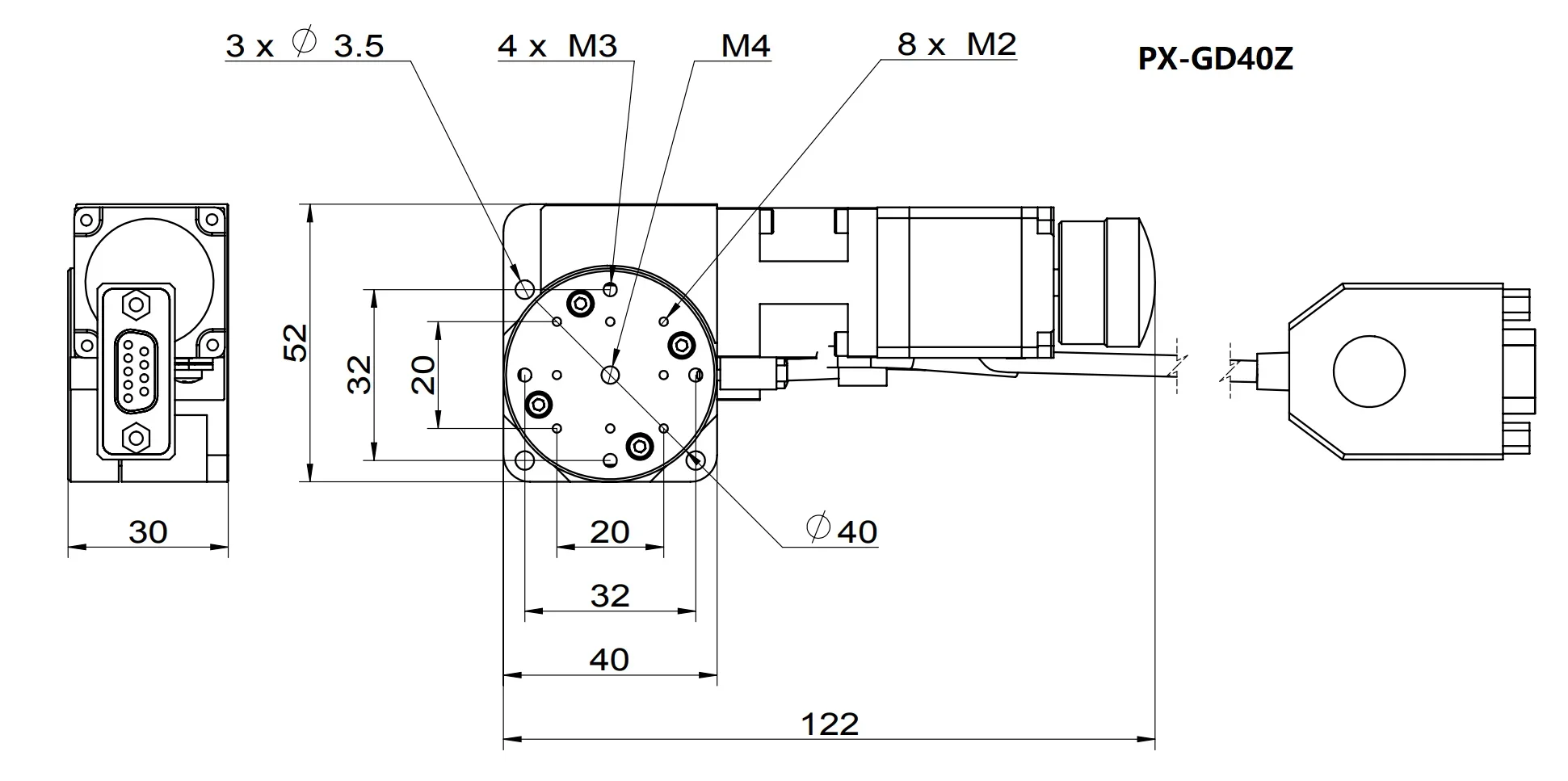

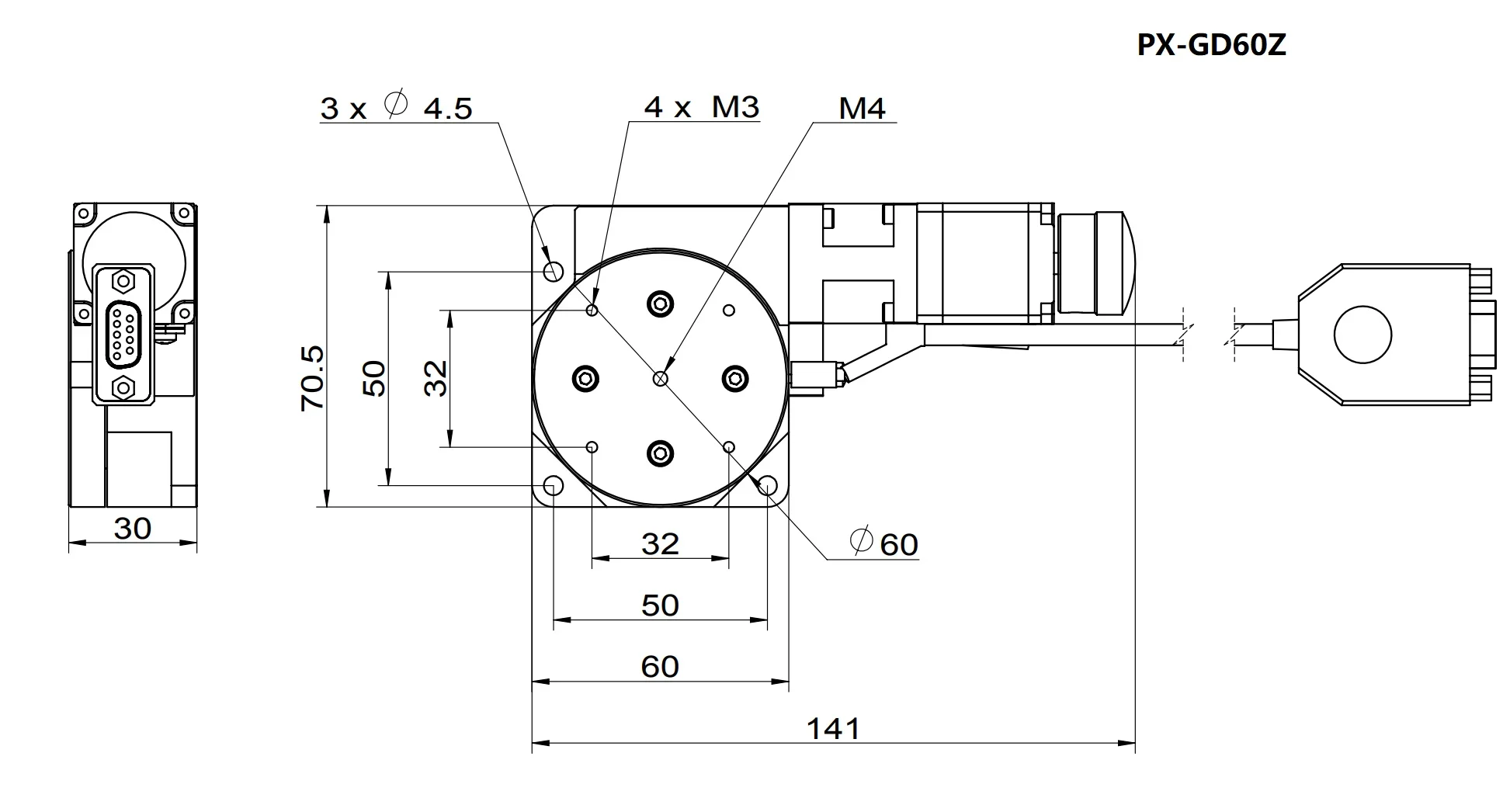

Modelo
PX-GD40Z
PX-GD60Z
Tamaño de la plataforma
Ø40
Ø60
Carrera de rotación
360°
Relación de transmisión
1:60
1:90
Material principal
Aluminio de aviación de alta resistencia (2A12)
Tratamiento superficial de los principales materiales.
Anodizado negro
Peso del instrumento
0,4 kg
0,6 kg
Carga central
5Kg
10Kg
Resolución de subdivisión 8
0.00375°
0.0025°
Velocidad máxima
50 (grados/seg)
30 (grados/seg)
Precisión de posicionamiento unidireccional
0.02°/72″
Repetir la precisión del posicionamiento
±0.01°/36″
Despacho de retorno de aire
0.01°/36″
Rodeo radial
20μm
Rodeo axial
20μm
Paralelismo
50μm
Desgaste superficial
15μm
Tipo de motor
Motor paso a paso 28 con doble eje de salida
Ángulo de paso del motor
1.8°
Corriente de trabajo nominal
0,5 A.
tensión de alimentación
24V±10%
Articulación
Conector de clavija DB9
Interruptor cero
Sensor fotoeléctrico
