Análisis general del producto

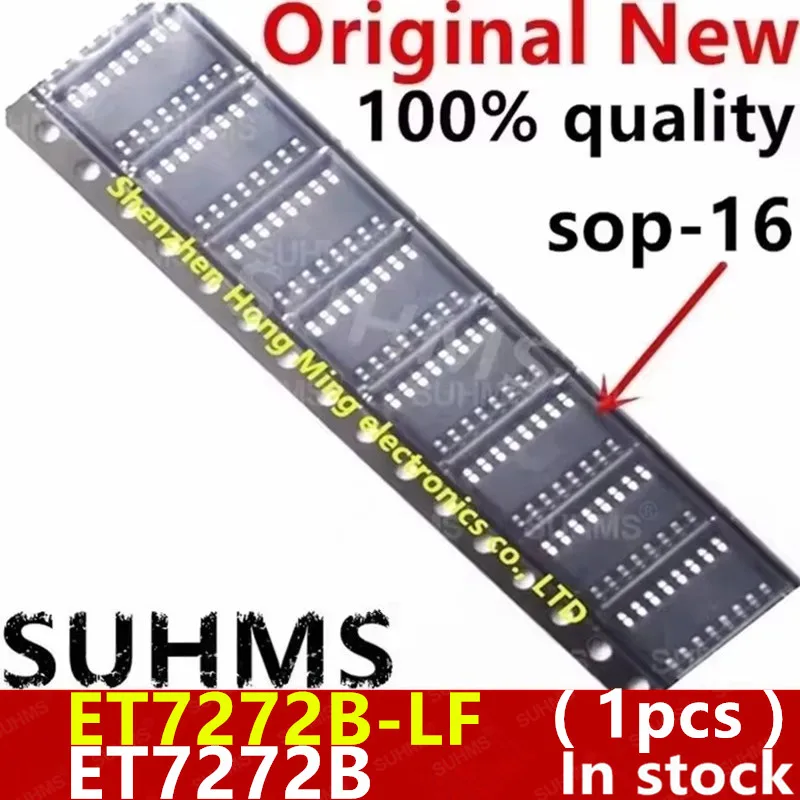

El ET7272B-LF es un circuito integrado activo en formato SOP-16 diseñado para aplicaciones de gestión de señales en entornos industriales y de consumo. En la descripción y en fichas técnicas referidas en la web, se presenta como un “line driver” diferencial cuádruple, con pinout compatible con estándares históricos como 26LS31, y con la particularidad de manejar dos fuentes: una de lógica (bias) y otra de conducción (driver) que puede suministrarse por separado, hasta volúmenes de tensión relativamente altos. Este enfoque de alimentación dual, junto con salidas en modo tri-state y protección térmica, se orienta a escenarios donde se necesita conducir longitudes de cable de señal diferencial sin degradar la integridad de la señal ni consumir potencia innecesaria en reposo.
En mi revisión, lo más relevante es la combinación de convivencia con lógica TTL/CMOS, la posibilidad de operar con una fuente de bias de 3,5–30 V y una fuente de conductor de hasta 30 V, y la capacidad de entregar corriente de salida en modo pico de aproximadamente decenas de miliamperios por canal. Estas características sitúan al ET7272B-LF como una solución versátil para interfaces de señal en buses diferenciales, codificadores ópticos industriales y módulos de control donde las longitudes de cable y la robustez frente a ruidos son críticas.
Calidad de construcción y materiales
- Encapsulado y acabado: SOP-16 con proceso SMT, pensado para soldadura superficial y colocación automatizada. El sufijo “-LF” indica cumplimiento RoHS y ausencia de plomo, lo que facilita integraciones modernas y soldaduras más limpias en líneas de producción.
- Protección y seguridad eléctrica: las referencias comerciales señalan protección de sobrecorriente y, en varios esquemas, protección contra cortocircuitos y supresión de sobretensiones. Además, se menciona protección por thermal shutdown, lo que reduce el riesgo de daños por sobrecalentamiento en condiciones de carga elevada o mala disipación térmica.
- ESD y robustez: las fichas de proveedores suelen listar protección ESD razonable para entornos industriales, lo que aporta fiabilidad en montajes con conectores expuestos o con movimientos de cable dinámicos.
- Consistencia mecánica: al ser un componente line driver cuádruple, el tamaño y la distribución de pines en SOP-16 permiten una huella razonable en PCBs de densidad media y facilitan el apareado con pads estandarizados.
En resumen, la construcción parece adecuada para entornos industriales y prototipos donde la retirada o sustitución de un canal diferencial sea frecuente. La presencia de una separación entre bias y driver facilita la separación de funciones en la placa y puede favorecer una mejor gestión de ruido y de fallos aislados.
Compatibilidad y rendimiento
- Compatibilidad de encapsulado: SOP-16, compatible con montajes SMT; la variante “LF” es lead-free, lo que facilita normativas RoHS y soldaduras compatibles con procesos modernos.
- Compatibilidad eléctrica y lógica: entradas compatibles con CMOS/TTL, lo que facilita su integración con microcontroladores o microprocesadores de 3,3–5 V lógicos sin necesidad de conversiones complejas.
- Alimentación dual: bias (lógica) y driver (señal) pueden alimentarse por separado, con el driver soportando hasta 30 V y la lógica tolerando un rango amplio. Esto permite diseñar fuentes separadas para la lógica y para la sección de conmutación, reduciendo acoplamientos de ruido entre etapas.
- Rendimiento de señal: según las fichas, operación de hasta 800 kHz y swing de salida desde aproximadamente 0,3 V hasta VCC-1,9 V, con capacidades de bucle de retorno y entradas con histéresis que amortiguan transiciones ruidosas. Esto es adecuado para interfaces de señal diferencial en industrial y para codificadores, sensores y drivers de actuator.
- Capacidad de conducción y long cable: la documentación sugiere que se pueden manejar longitudes de cable significativas sin degradar la integridad de la señal, gracias a la estructura diferencial y las protecciones internas.
- Consideraciones de diseño: al requerir dos rails, la PCB debe contemplar una estrategia de ruteo y una decoupling adecuada en cada suministro. También conviene prever una ruta para activar/desactivar salidas (tri-state) para evitar conflictos en buses compartidos.
En comparación con alternativas genéricas del mercado, este tipo de IC cuádruple line driver diferencial ofrece una solución más integrada que un conjunto de drivers discretos o transceivers RS-422/RS-485 típicos. Su ventaja radica en la compatibilidad de pinout y la gestión de dos fuentes de alimentación, pero exige una revisión cuidadosa del datasheet para garantizar que las tensiones y las características de propagación se ajusten al diseño concreto.
Puntos fuertes y aspectos mejorables
- Puntos fuertes:
- Dualidad de alimentación (bias y driver) para optimizar ruido y consumo en diferentes zonas de la placa.
- Compatibilidad de pinout con estándares clásicos, lo que facilita reemplazos o sustituciones en equipos antiguos.
- Salidas diferencial robustas con protección y capacidad de tri-state, útil para buses compartidos en entornos industriales.
- Encapsulado estándar SOP-16 y versión LF para cumplimiento RoHS.
- Aspectos mejorables (consideraciones prácticas):
- La descripción del producto no especifica pines concretos, caída de tensión típica, tiempos de subida/bajada o propagación en condiciones prácticas; conviene revisar el datasheet para dimensionar buffers y acoplos.
- No se indica explícitamente la consumo en reposo con ambas fuentes activas; modelos con separación de bias/driver pueden presentar consumo adicional si ambos rails están presentes, lo que impacta en disipación en cajas pequeñas.
- En aplicaciones modernas de bajo consumo, sería deseable conocer la eficiencia por canal y las condiciones de picos de corriente para dimensionar la fuente de alimentación y las rutas de tierra.
- La sustitución directa de otros line drivers requiere verificación de pinout exacto y de la compatibilidad de la velocidad de conmutación en el contexto real (interferencias, jitter, compatibilidad con buffers de entrada/salida).
Consejos prácticos de uso:
- Diseñar una trazabilidad adecuada entre bias y driver, con decoupling cercano a cada pin de alimentación y condensadores cerámicos de baja ESR para minimizar ruidos transitorios.
- Verificar la compatibilidad de la tensión de driver con el cableado y el receptor diferencial en el receptor final para evitar saturación o clipping.
- Si se usa en prototipos, aprovechar la funcionalidad de tri-state para aislar canales en pruebas de diagnóstico sin afectar al bus global.
- Almacenamiento y manipulación: mantener el componente en embalaje original hasta su soldadura para evitar contaminación de contactos y preservar la integridad de las uniones.
Verificación y mantenimiento:
- Recomendable verificar el datasheet para confirmar el pinout y las tolerancias, y revisar las curvas de propagación y jitter bajo carga real.
- Mantener una estrategia de prueba con una fuente de 5 V para la lógica y una fuente separada para el driver si el diseño lo admite, midiendo caídas en cada rail y temperatura.
- En reparaciones, comparar el código gravado en el chip (ET7272B o ET7272B-LF) y confirmar la sustitución con una fuente de alimentación y señal de referencia compatibles.
Veredicto del experto
El ET7272B-LF, en formato SOP-16 y con arquitectura de alimentación dual, aporta una solución atractiva para interfaces diferenciales en entornos industriales y en prototipado donde se buscan densidad de PCB y facilidad de reemplazo. Su rendimiento, según las fichas técnicas disponibles, es suficiente para conducir señales diferenciales a distancias moderadas y a velocidades razonables, con protección incorporada y capacidad de operación en un rango amplio de tensiones. No obstante, para una implementación confiable conviene revisar detenidamente el datasheet para conocer con precisión pines, límites de tensión, tiempos de conmutación y consumo en reposo. En comparación con soluciones discretas, ofrece una mayor integración y simplificación de diseño, pero exige atención al diseño de la fuente de alimentación y al layout para aprovechar al máximo la separación bias/driver y evitar acoplamientos no deseados. En proyectos de reparación o sustitución de IC dañados en placas SOP-16, es una opción razonable siempre que se valide la compatibilidad exacta del pinout y de las especificaciones eléctricas con el equipo concreto.
