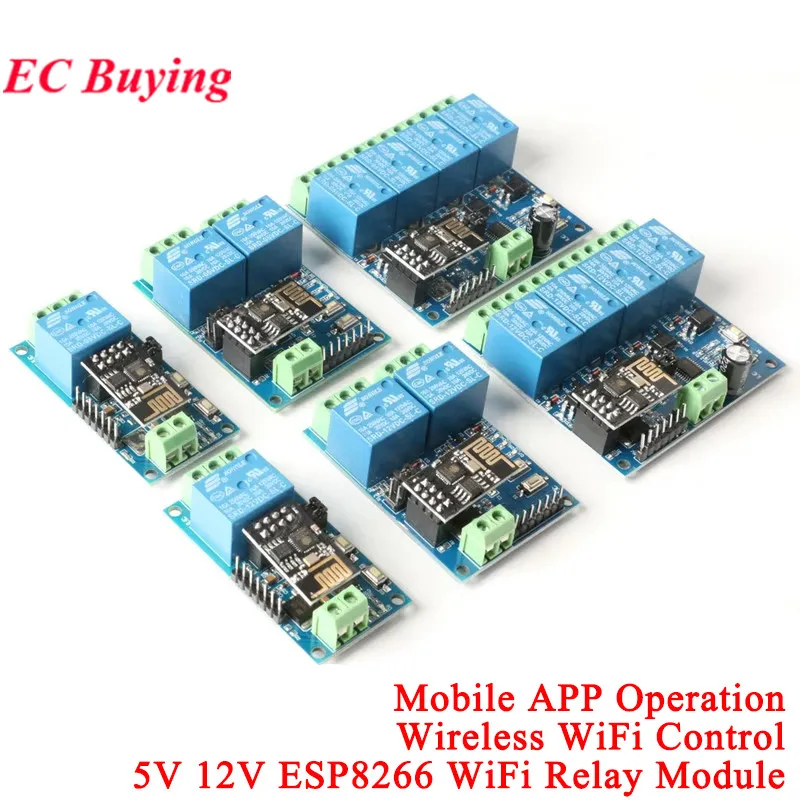

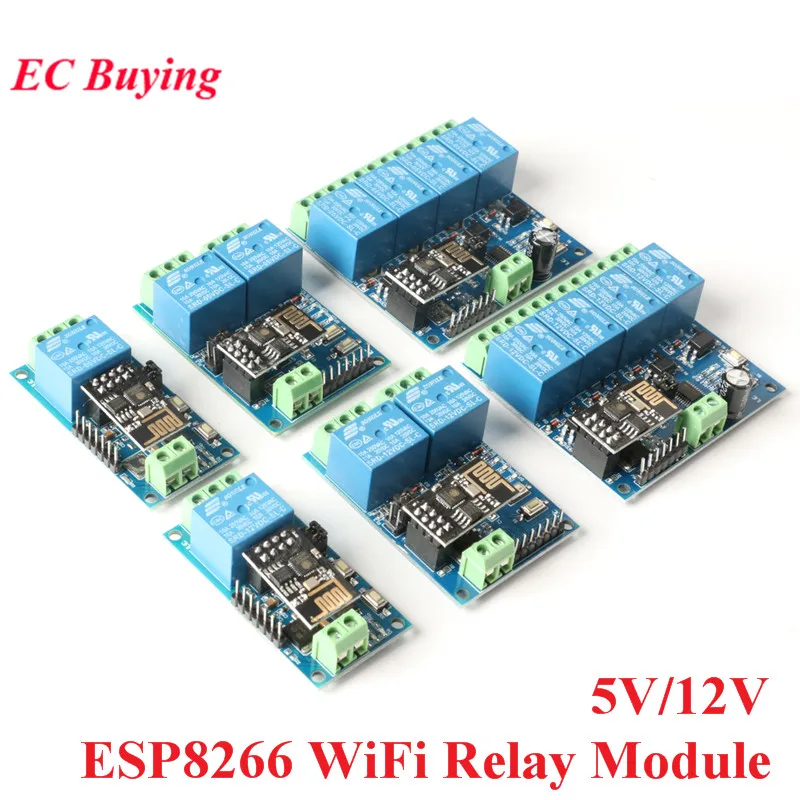

ESP8266 ESP-01 relé WiFi 1 2 4 canales de vía 5V 12V cosas interruptor de Control remoto en casa inteligente ESP01 módulo inalámbrico aplicación de teléfono

Name: ESP8266 ESP-01 relé WiFi 1 2 4 canales de vía 5V 12V cosas interruptor de Control remoto en casa inteligente ESP01 módulo inalámbrico aplicación de te
Brand: EC Buying
SKU: 439941
Price: 0.95 EUR
Availability: InStock
Rating: 4.9 (8 reviews)

ESP8266 ESP-01 relé WiFi 1 2 4 canales de vía 5V 12V cosas interruptor de Control remoto en casa inteligente ESP01 módulo inalámbrico aplicación de teléfono

Descripción

Consejo cálido: actualmente, el módulo solo es compatible con el sistema Android, no con IOS.

Descripción general del producto

Este módulo está controlado por esp-01/esp-01s como módulo WiFi y controlado por teléfono móvil.Se puede utilizar en hogares inteligentes de bricolaje sin configuración.Es fácil de usar.

Características funcionales

1.Voltaje de funcionamiento del módulo: DC5V

2.Control de bajo nivel

3.Tiene indicador de relé y botón de reinicio.

4.A bordo de relé de 5 V, 10 A / 250 V CA, 10 A / 30 V CC, que se puede activar 100000 veces seguidas

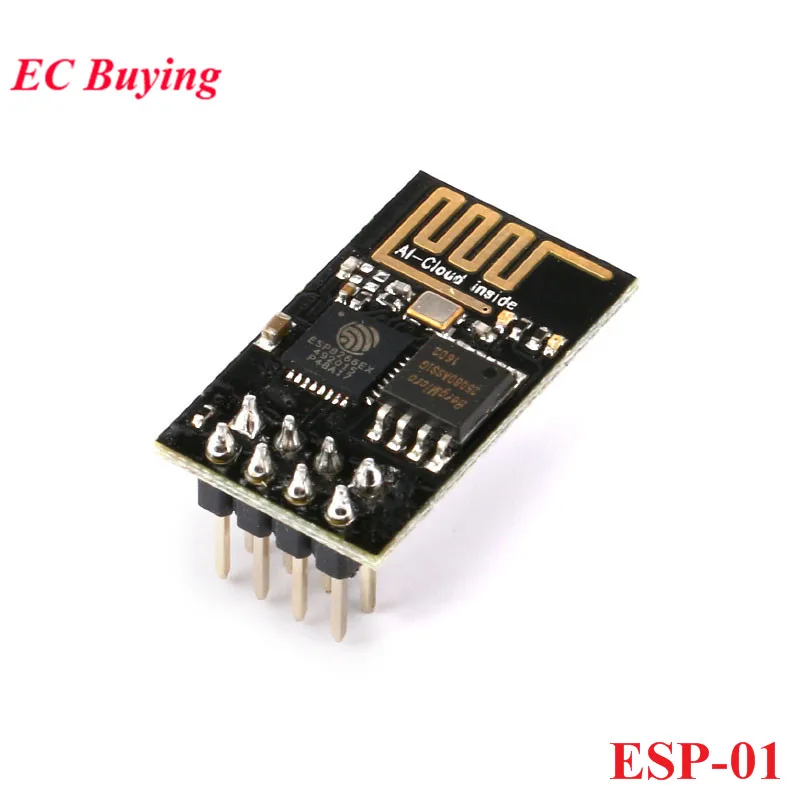

El módulo de relé WIFI de cuatro canales ESP8266 utiliza ESP-01 como módulo WIFi.Con el chip MCU de 8 bits maduro y estable, solo un proceso de configuración simple puede realizar el control inalámbrico del relé en la red de área local utilizando la aplicación del teléfono móvil.

Parámetro:Procesador integrado: módulo STM8S103 y ESP-01WIFIModo de funcionamiento:Modo 1: El teléfono móvil se monta directamente en el módulo WIFI;Modo 2: El teléfono móvil y el módulo WIFI se cargan en el enrutador al mismo tiempo;Función adicional: También se puede utilizar como relé USB cuando ESP-01 está desconectado.Distancia de transmisión:(1) En un entorno abierto, cuando el teléfono móvil está montado en el módulo win, la distancia máxima de transmisión estable es de 100 m;(2) Cuando el módulo WIFI y el teléfono móvil están instalados en el enrutador al mismo tiempo, la distancia de transmisión depende de la intensidad de la señal del enrutador.Función: Utilice la tecnología Smartconfig para completar ESP-01 en la aplicación del teléfono móvilConfiguración de contraseña de cuenta del módulo WIFI, la cuenta configurada y la contraseña tienen función de memoria de apagado;Integrado: relé de 10A / 250V AC 10A / 30V DC, que se puede conectar 100.000 veces seguidas.Con protección contra explosiones de dos polos, tiempo de respuesta corto; Selección del modo integrado e indicador de estado de trabajo en tiempo real.Reservado: interfaz de depuración UART e interfaz de descarga del programa STM8 SWIMAdecuado para teléfonos móviles: teléfonos Android, no para teléfonos AppleMódulo de relé de 1 vía 5v/12v

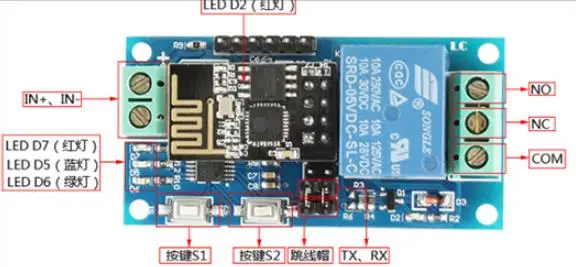

IN+, IN-: entrada de alimentación de 5V/12V; TX, RX: pines del puerto serie UART; 5V / 12V, GND, SWIM, NRST: puerto de descarga del programa del microcontrolador STM8S Botón S1: cambio de modo, el valor predeterminado es el modo 1 Botón S2: Restaurar la configuración de fábrica LED D2 y D4 (luz roja): indicador de funcionamiento del relé, se ilumina cuando está abierto LED D7 (luz roja): indicador Modo 1 LED D5 (luz azul): indicador Modo 2 LED D6 (luz verde): indicador de estado de funcionamiento, descrito de la siguiente manera: (1) Cuando está apagado significa que se configura automáticamente o pierde la conexión con el enrutador; (2) Cuando parpadea a 0,5 S, significa esperar a que la aplicación configure una cuenta WIFI para el módulo ESP-01 Y contraseña; (3) Cuando el 2S parpadea lentamente, significa que la configuración está completada, esperando el establecimiento de una conexión TCP con el teléfono móvil; (4) La luz fija indica que el establecimiento exitoso de conexión TCP con el teléfono móvil. Dos tapas de puente reservadas: conéctelas al extremo inferior (es decir, RX conectado a RX1, TX conectado a TX1) durante el uso normal, si desea utilizar el módulo de puerto serie USB a TTL para depurar el módulo ESP-01, insértelo en la parte superior (de lo contrario puede haber interferencias). COM1: terminal público; NC1: extremo normalmente cerrado, el relé se cortocircuita con COM1 antes de la conexión y se cuelga después de la conexión N01: Normalmente abierto, el relé se cuelga antes de cerrar y se pone en cortocircuito a COM1 después del cierre. COM2: terminal público; NC2: extremo normalmente cerrado, el relé se cortocircuita con COM2 antes de la conexión y se cuelga después de la conexión; N02: Normalmente abierto, el relé se cuelga antes de cerrar y se pone en cortocircuito a COM2 después del cierre. Comando de control de relé (formato hexadecimal): Relé de batido: A0 01 01 A2 Cierre relé: A0 01 00 A1

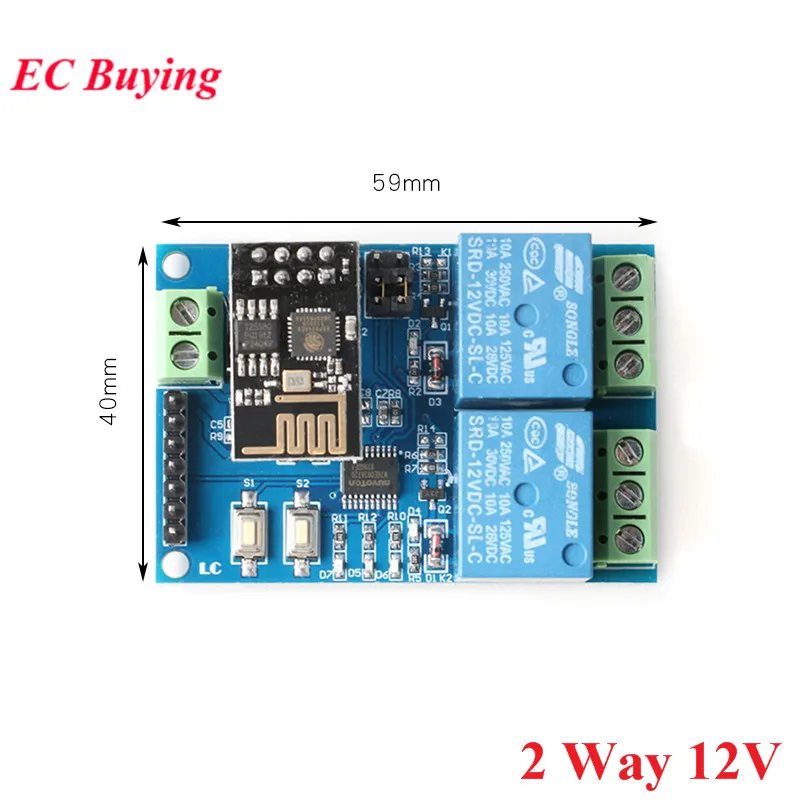

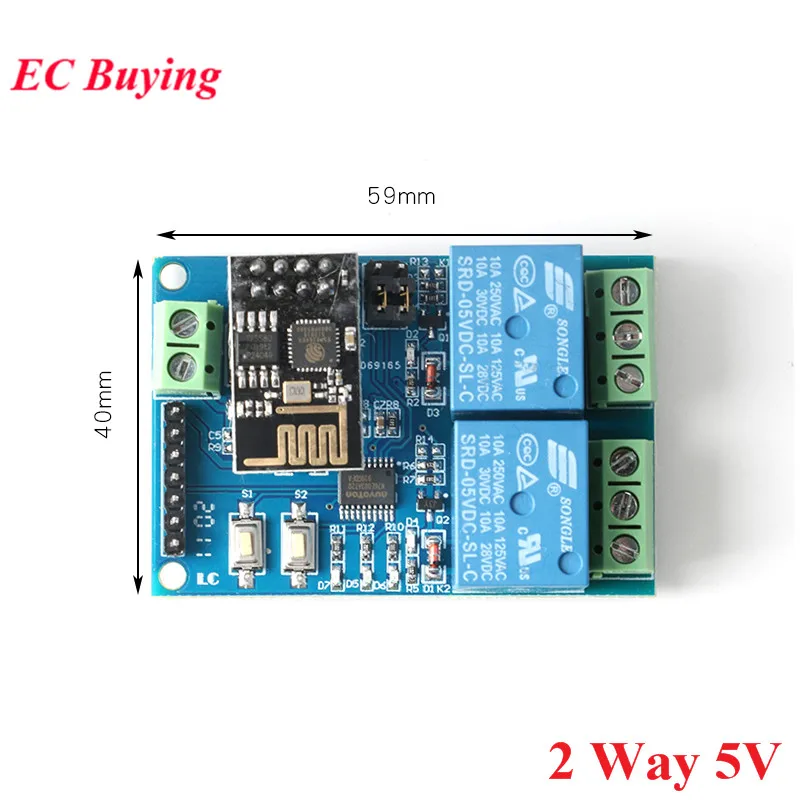

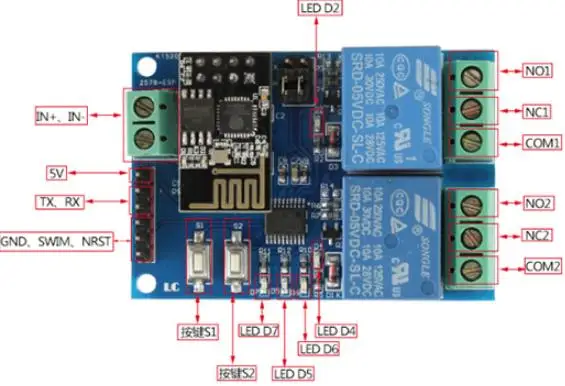

Módulo de relé de 2 vías 5v/12v

IN+, IN-: entrada de alimentación de 5V/12V; TX, RX: pines del puerto serie UART; 5V / 12V, GND, SWIM, NRST: puerto de descarga del programa del microcontrolador STM8S Botón S1: cambio de modo, el valor predeterminado es el modo 1 Botón S2: Restaurar la configuración de fábrica LED D2 y D4 (luz roja): indicador de funcionamiento del relé, se ilumina cuando está abierto LED D7 (luz roja): indicador Modo 1 LED D5 (luz azul): indicador Modo 2 LED D6 (luz verde): indicador de estado de funcionamiento, descrito de la siguiente manera: (1) Cuando está apagado significa que se configura automáticamente o pierde la conexión con el enrutador; (2) Cuando parpadea a 0,5 S, significa esperar a que la aplicación configure una cuenta WIFI para el módulo ESP-01 Y contraseña; (3) Cuando el 2S parpadea lentamente, significa que la configuración está completada, esperando el establecimiento de una conexión TCP con el teléfono móvil; (4) La luz fija indica que el establecimiento exitoso de conexión TCP con el teléfono móvil. Dos tapas de puente reservadas: conéctelas al extremo inferior (es decir, RX conectado a RX1, TX conectado a TX1) durante el uso normal, si desea utilizar el módulo de puerto serie USB a TTL para depurar el módulo ESP-01, insértelo en la parte superior (de lo contrario puede haber interferencias). COM1: terminal público; NC1: extremo normalmente cerrado, el relé se cortocircuita con COM1 antes de la conexión y se cuelga después de la conexión N01: Normalmente abierto, el relé se cuelga antes de cerrar y se pone en cortocircuito a COM1 después del cierre. COM2: terminal público; NC2: extremo normalmente cerrado, el relé se cortocircuita con COM2 antes de la conexión y se cuelga después de la conexión; N02: Normalmente abierto, el relé se cuelga antes de cerrar y se pone en cortocircuito a COM2 después del cierre. Comando de control de relé (formato hexadecimal): Encienda el primer relé: AO 01 01 A 2 Cerrar el primer relé: A 0 01 00 A 1 Encienda el segundo relé: A 0 02 01 A 3 Cerrar el segundo relé: A 0 02 00 A 2

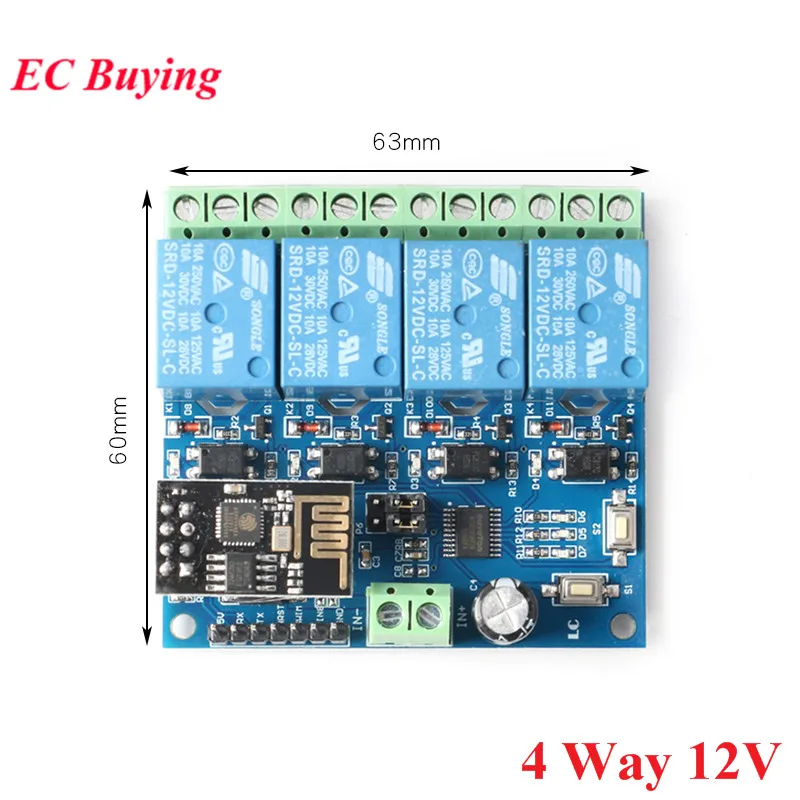

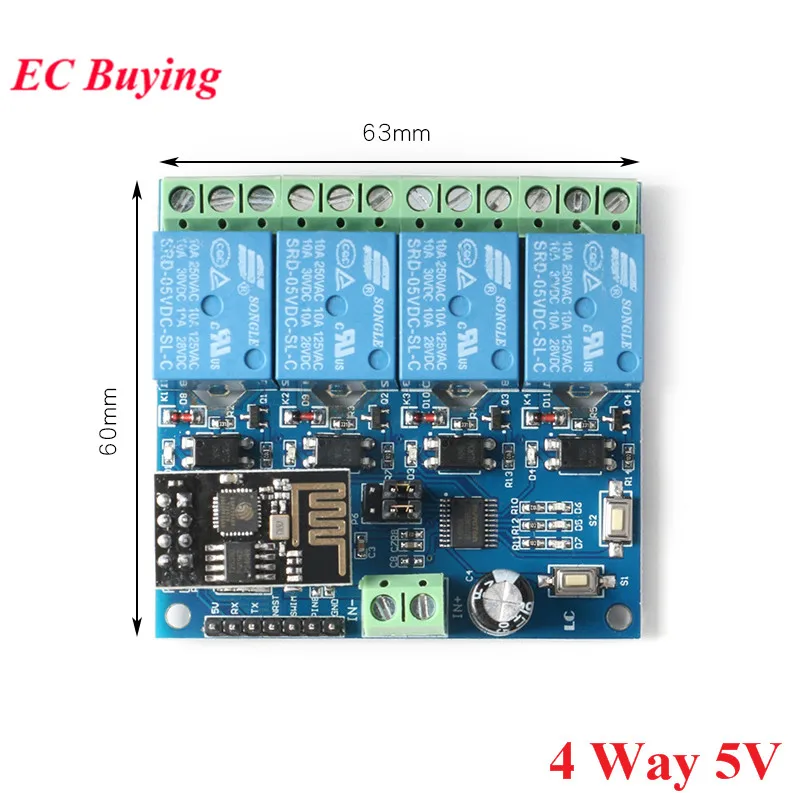

Módulo de relé de 4 vías 5v/12v

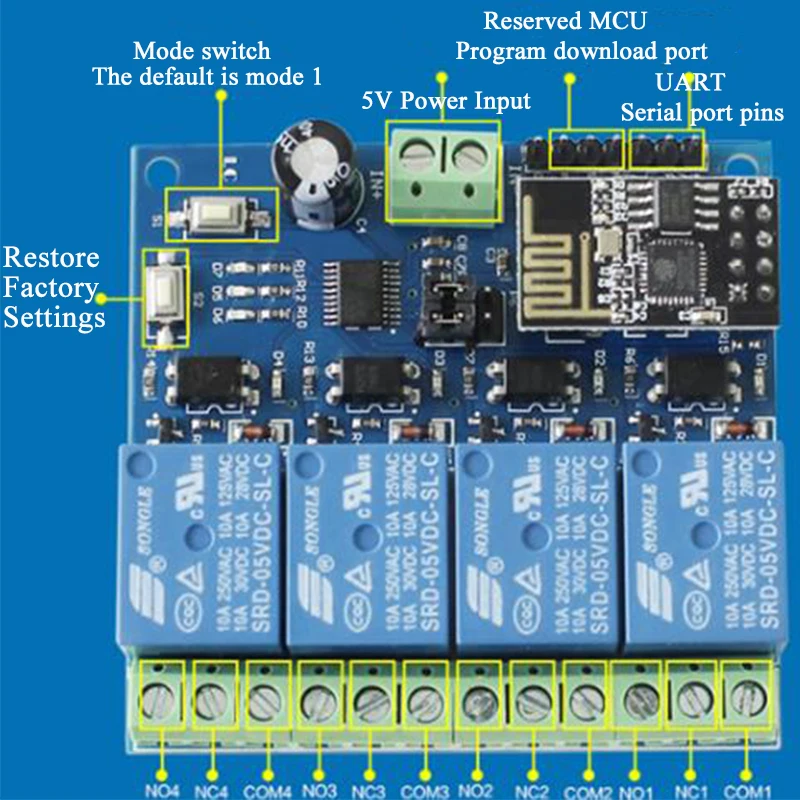

IN+, IN-: entrada de alimentación de 5V; 5V, GND, TX, RX: pines del puerto serie UART; SWIM, PIN8, NRST: puerto de descarga del programa MCU reservado. Botón S1: cambio de modo, el valor predeterminado es el modo 1 Botón S2: Restaurar la configuración de fábrica LED D1 / D2 / D3 / D4 (luz roja): luz indicadora de funcionamiento del relé, al abrir la carcasa LED D7 (luz roja): indicador Modo 1 LED D5 (luz azul): indicador Modo 2 LED D6 (luz verde): indicador de estado de funcionamiento, descrito de la siguiente manera: (1) Cuando está apagado significa que se configura automáticamente o pierde la conexión con el enrutador; (2) Cuando parpadea a 0,5 S, significa esperar a que la aplicación del teléfono móvil configure la cuenta WIFI y la contraseña para el módulo ESP-01; (3) Cuando el 2S parpadea lentamente, significa que la configuración está completada, esperando el establecimiento de una conexión TCP con el teléfono móvil; (4) La luz fija indica que el establecimiento exitoso de conexión TCP con el teléfono móvil. Dos tapas de puente reservadas: insértelas en el extremo inferior (es decir, RX conectado a RX1, TX conectado a TX1) durante el uso normal.De lo contrario podría haber interferencias). C0M1: final público; NC1: extremo normalmente cerrado, el relé se cortocircuita con COM1 antes de la conexión y se cuelga después de la conexión; N01: Normalmente abierto, el relé se bloquea antes de la conexión y cortocircuita con COM1 después de la conexión. COM2: terminal público; NC2: extremo normalmente cerrado, el relé se cortocircuita con COM2 antes de la conexión y se cuelga después de la conexión; NO2: Normalmente abierto, el relé permanece abierto antes de la conexión y cortocircuita con COM2 después de la conexión. COM3: terminal público; NC3: extremo normalmente cerrado, el relé se cortocircuita con COM3 antes de la conexión y se cuelga en el aire después de la conexión; NO3: Normalmente abierto, el relé permanece abierto antes de la conexión y cortocircuita con COM3 después de la conexión. COM4: terminal público; NC4: extremo normalmente cerrado, el relé se cortocircuita con COM4 antes de la conexión y se cuelga después de la conexión NO4: Normalmente abierto, el relé se bloquea antes de la conexión y cortocircuita con COM4 después de la conexión. Comando de control de relé (formato hexadecimal): Encienda el primer relé: A0 01 A2 Cerrar el primer relé: A0 01 00 A1 Abra el segundo relé: A0 02 01 A3 Cerrar el segundo relé: A0 02 00 A2 Abra el tercer relé: A0 03 01 A4 Cerrar el segundo relé: A0 03 00 A3 Encienda el cuarto relé: A0 04 01 A5 Cerrar el cuarto relé: A0 04 00 A4
