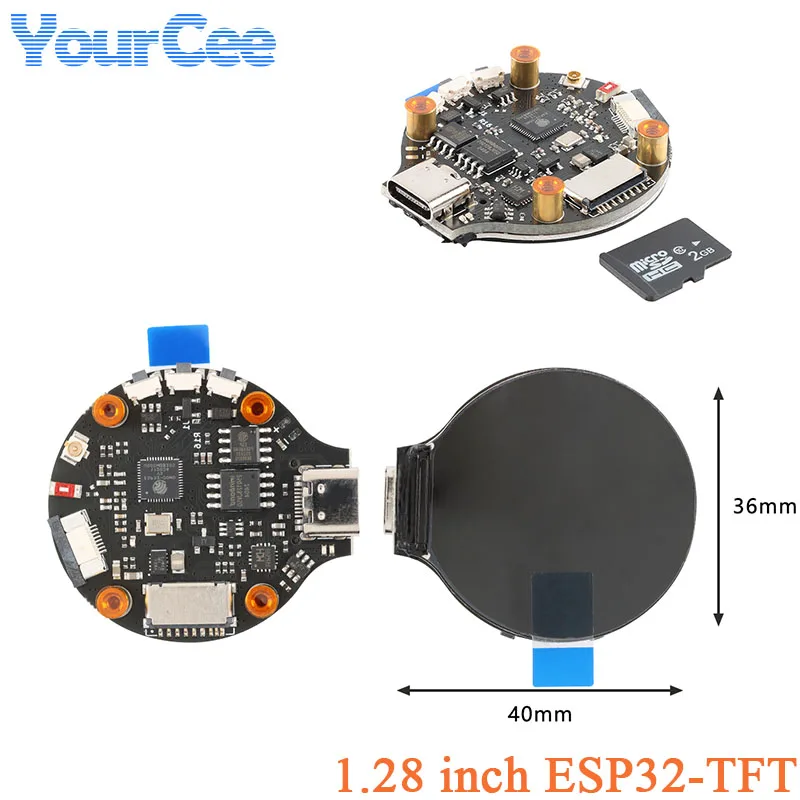

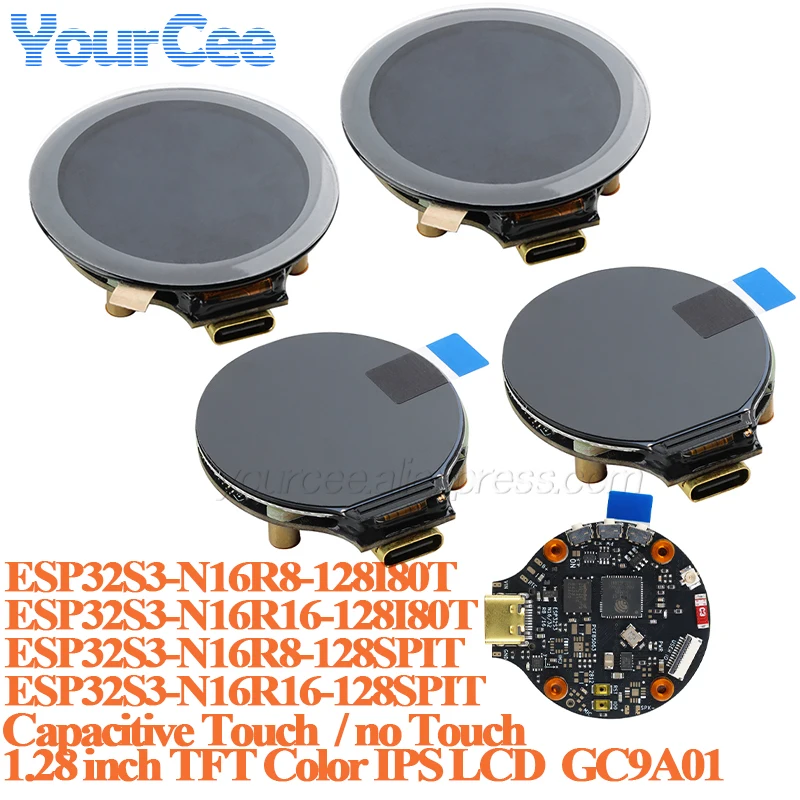

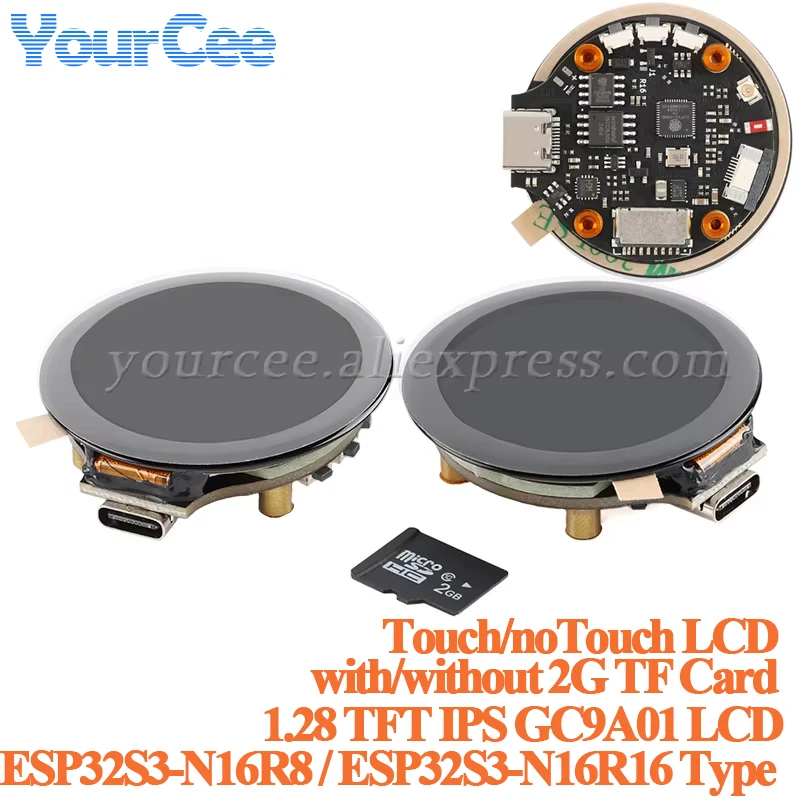

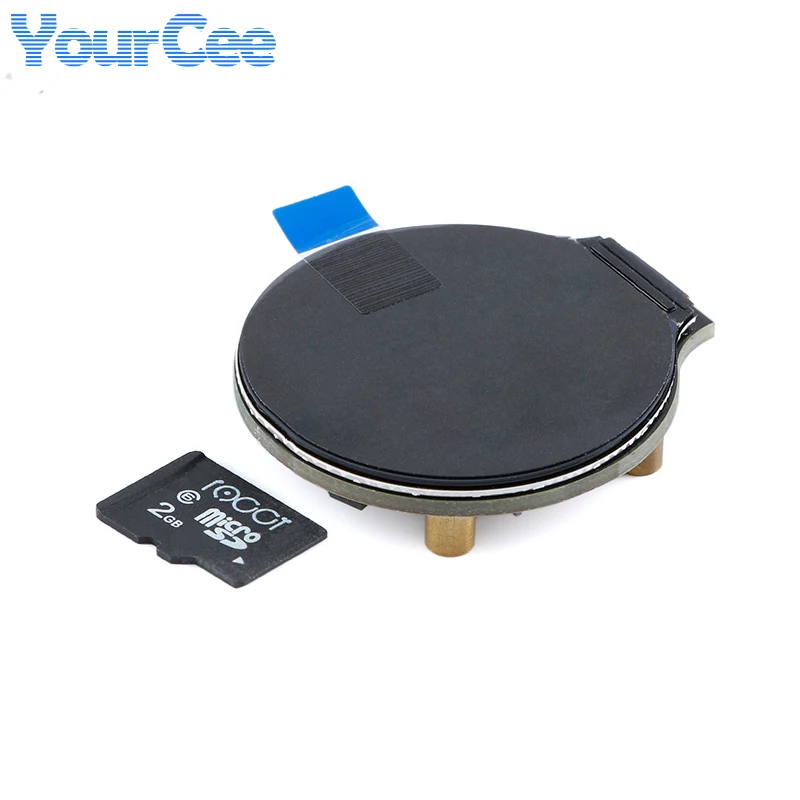

ESP32-TFT 1,28 pulgadas redondo IPS 65K Color TFT pantalla táctil módulo de pantalla LCD 1,28 "240*240 ESP32 2,4G WIFI BLE GC9A01 ESP32S3-N16

Más archivos, contáctanos a tiempo.

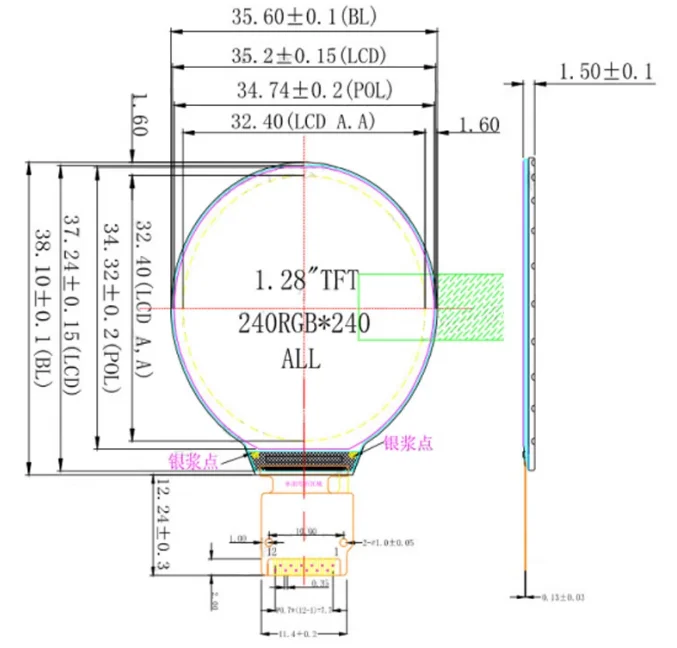

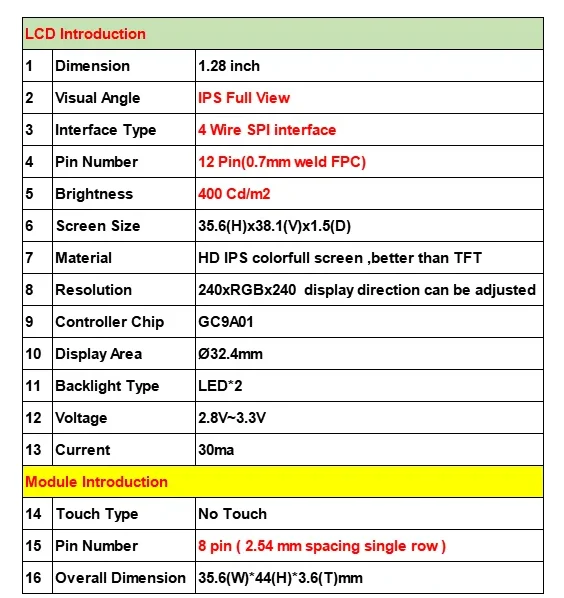

Pantalla desnuda 1,28

Placa de desarrollo 1.28 ESP32-TFT

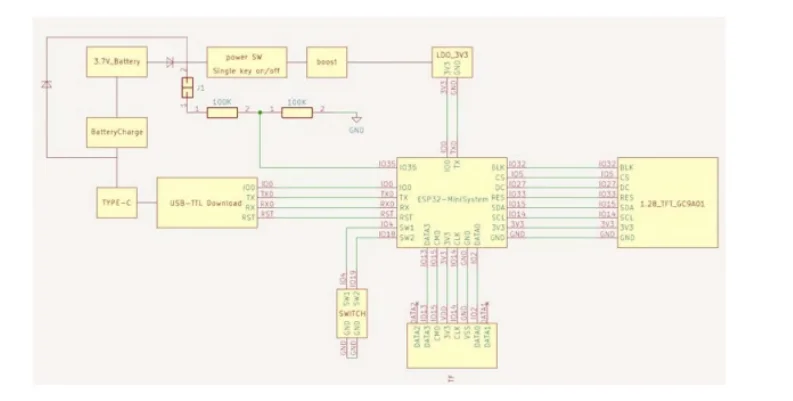

La placa de desarrollo adopta una pantalla TFT circular de 1,28 pulgadas, un chip controlador GC9A01, una resolución de 240 * 240 y una pantalla a color más clara de 65K.La pantalla está conectada al ESP32 integrado mediante una interfaz SP, lo que proporciona ejemplos de controladores para facilitar su uso.La placa de desarrollo proporciona un puerto USB para descargar programas con un clic o comunicación en serie.Por supuesto, el puerto USB también se puede utilizar como fuente de alimentación.La placa también contiene una interfaz de batería y un circuito de carga.Si se conecta una batería de litio de 3,7 V, solo se necesita el puerto USB para cargar.Para la energía de la batería, la batería se conecta al puerto 0 de ESP32 a través de dos resistencias divisoras de voltaje.El voltaje de la batería se puede determinar recopilando el voltaje después del divisor de voltaje a través de ADC para reducir el consumo de energía predeterminado. Habilite la función después de cortocircuitar el puente.Además, hay tres botones laterales presionados e interfaces de tarjeta TF en la placa que se pueden insertar directamente en la tarjeta TF para su uso.Un botón es un botón de encendido y los otros dos son botones definidos por el usuario que se pueden codificar según sus propias necesidades de uso.Si cree que los botones son demasiado pequeños para caber en su propia carcasa, también puede soldar cables en las almohadillas en ambos lados de los botones para conectarlos a botones externos para su uso.

2、 Introducción a los parámetros

Tipo de producto: Serie de placas de desarrollo ESP32-TFT

Voltaje de entrada: USB-5V/3 7V-BAT (la batería solo admite calibración 3.Batería de litio de 7V)

Corriente de trabajo: Está relacionada con el funcionamiento del código y generalmente no supera los 100 mA.

Parámetros mínimos del sistema ESP32

Frecuencia de operación: 240MHZ

Número de núcleos: 2

Tamaño de FIash: 16 Mbyte

Psram: 8Mbyte (la versión actual de ESP32 solo admite el uso del espacio de 4Mbyte)

Antena: Sí

Inalámbrico: Bluetooth+WiFi 2 4G

Tipo de pantalla: TFT IPS

Periférico: Portatarjetas TF x1

Teclas definidas por el usuario x2

Pantalla TFT del chip controlador GC9A01 de 1,28 pulgadas x1

Interfaz de recolección de electricidad x1

Método de fijación: columna de cobre M2

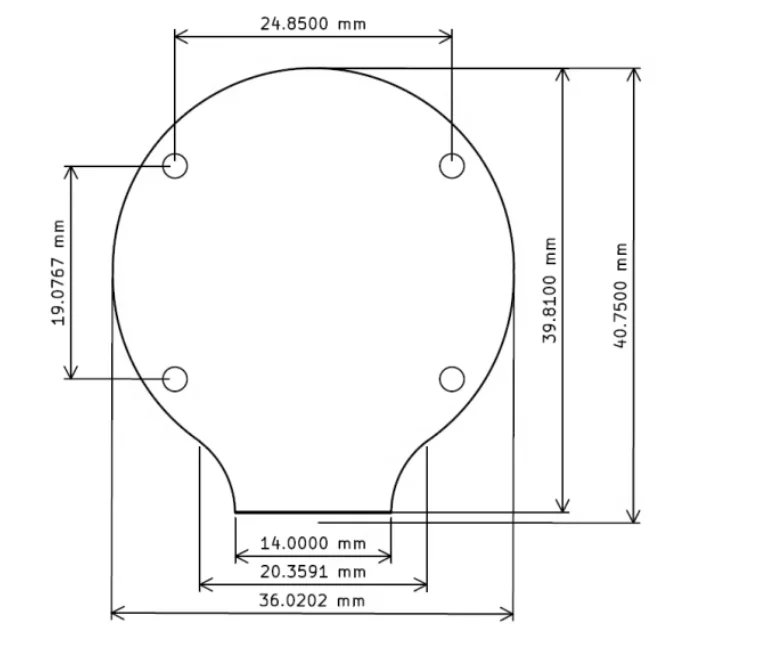

Referencia de tamaño: 41 mm (alto) x 37 mm (ancho) - sin inserción de tarjeta

41 mm (alto) x 44 mm (ancho) - inserción de tarjeta

Desviación en medición manual.

4. Descripción de la sección de funciones: la interfaz TYPE-CTYPE C se puede utilizar para suministro de energía, carga de batería, descarga de programas y comunicación en serie.Cuando utilice el puerto TYPE-C como fuente de alimentación, conecte el puerto USB3.0 o el cabezal de carga del teléfono móvil para evitar reiniciar debido a una corriente insuficiente.Es fácil reiniciar cuando se utiliza alguna base de expansión para suministro de energía y enciende funciones como wif y Bluetooth que consumen demasiada corriente.El chip de carga adopta una corriente máxima de 500 mA.Teniendo en cuenta que algunos usuarios con volúmenes más pequeños usarán baterías de pequeña capacidad cuando se conecten a la batería y el producto en sí tiene una alta capacidad de generación de calor, la corriente de carga máxima predeterminada se limita a alrededor de 300 mA.Si necesita una corriente más alta, puede lograrla reemplazando la resistencia.En la mayoría de los casos, no recomendamos aumentar la corriente de carga, lo que provocará que el producto genere más calor.Consulte la siguiente tabla para obtener más detalles.

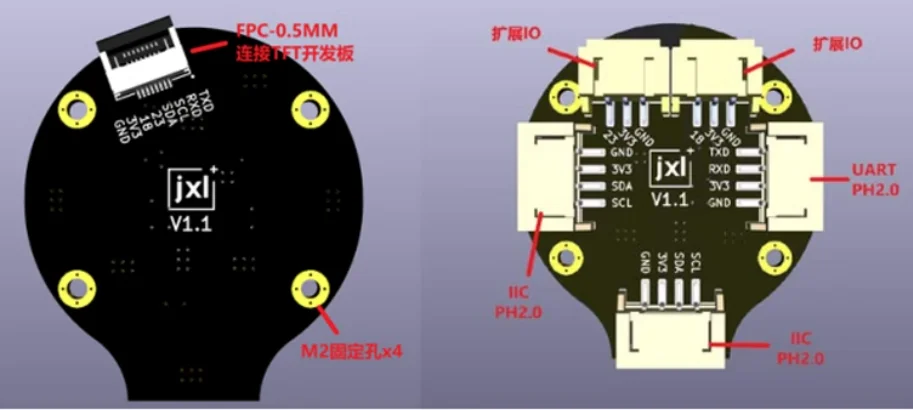

Placa de expansión ESP32-TFT
