Descripción
Características:
1.Basado en MCU ESP32-S3, conexión de red triple Wi Fi, Bluetooth y Wi Fi HaLow integrada.
2.Larga distancia de transmisión, velocidad máxima de 32 Mbps, señal fuerte y estable.
3.Diseño de baja potencia, fuerte penetración de señal, adecuado para aplicaciones de IoT en entornos complejos.
4.Admite la integración de una cámara gran angular de 2 megapíxeles y funciones de procesamiento y compresión de imágenes.
5.Equipado con una ranura para tarjeta SD, administración de batería de litio y múltiples medidas de protección, es seguro y cómodo de usar.
Características principales:
La MCU es ESP32-S3 y el módulo Wi Fi HaLow es HT-HC01.
Larga distancia de transmisión, hasta 1-2 km o más.
Velocidad de transmisión rápida, hasta 32 Mbps.
Diseño de baja potencia con fuerte penetración.
Cámara gran angular integrada de 300 píxeles.
Apoyar el entorno de desarrollo Ard.
Ranura para tarjeta SD integrada para una fácil implementación local y almacenamiento de datos.
Chip CP2102 USB a serie integrado para facilitar la descarga del programa y la impresión de información de depuración.
La interfaz USB tipo C tiene medidas de protección completas como regulador de voltaje, protección ESD, protección contra cortocircuitos y blindaje de RF.
Conexiones de red Wi Fi, Bluetooth y Wi Fi HaLow integradas, equipadas con antenas de conexión integradas de 2,4 GHz para Wi Fi y Bluetooth, así como una interfaz IPEX (U.FL) reservada para Wi Fi HaLow.
Interfaz de batería SH1.25-2 montada en el vehículo, sistema de gestión de batería de litio integrado (gestión de carga y descarga, protección contra sobrecarga, detección de nivel de batería, conmutación automática de nivel de batería/USB).
Introducción del producto:

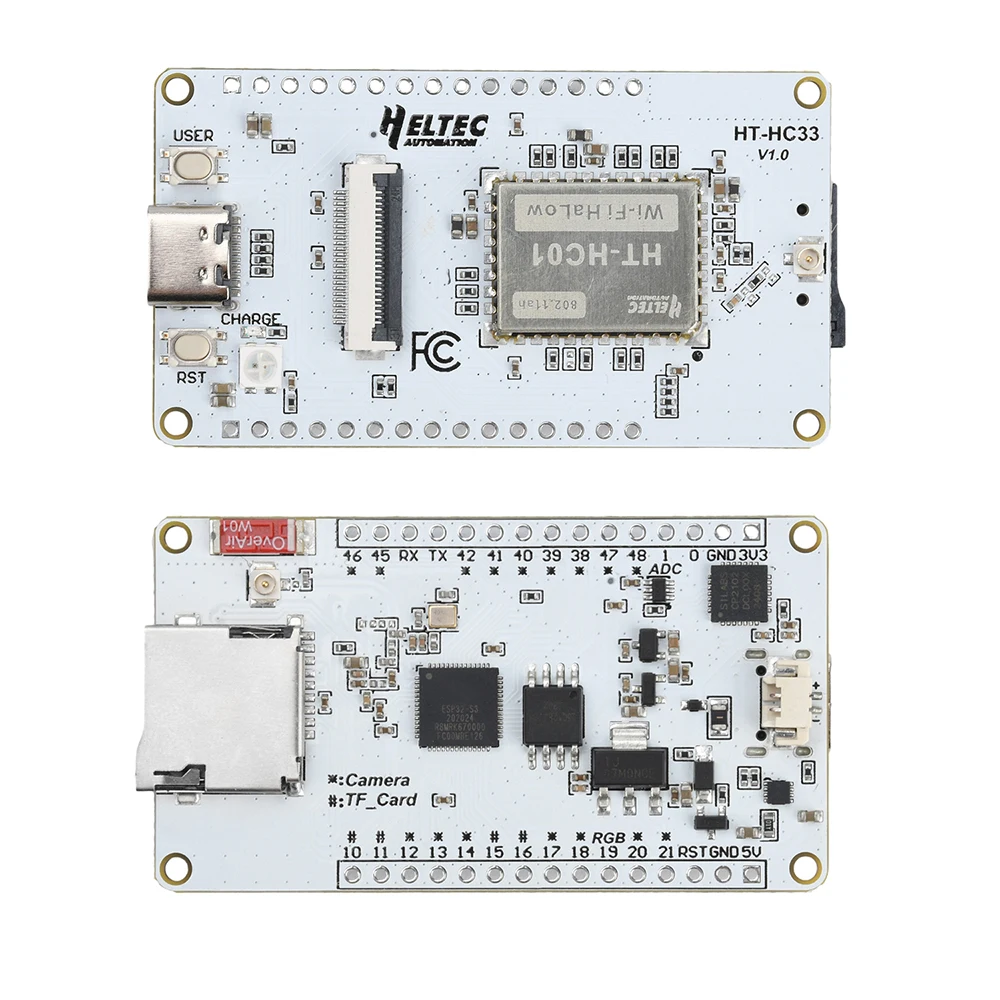

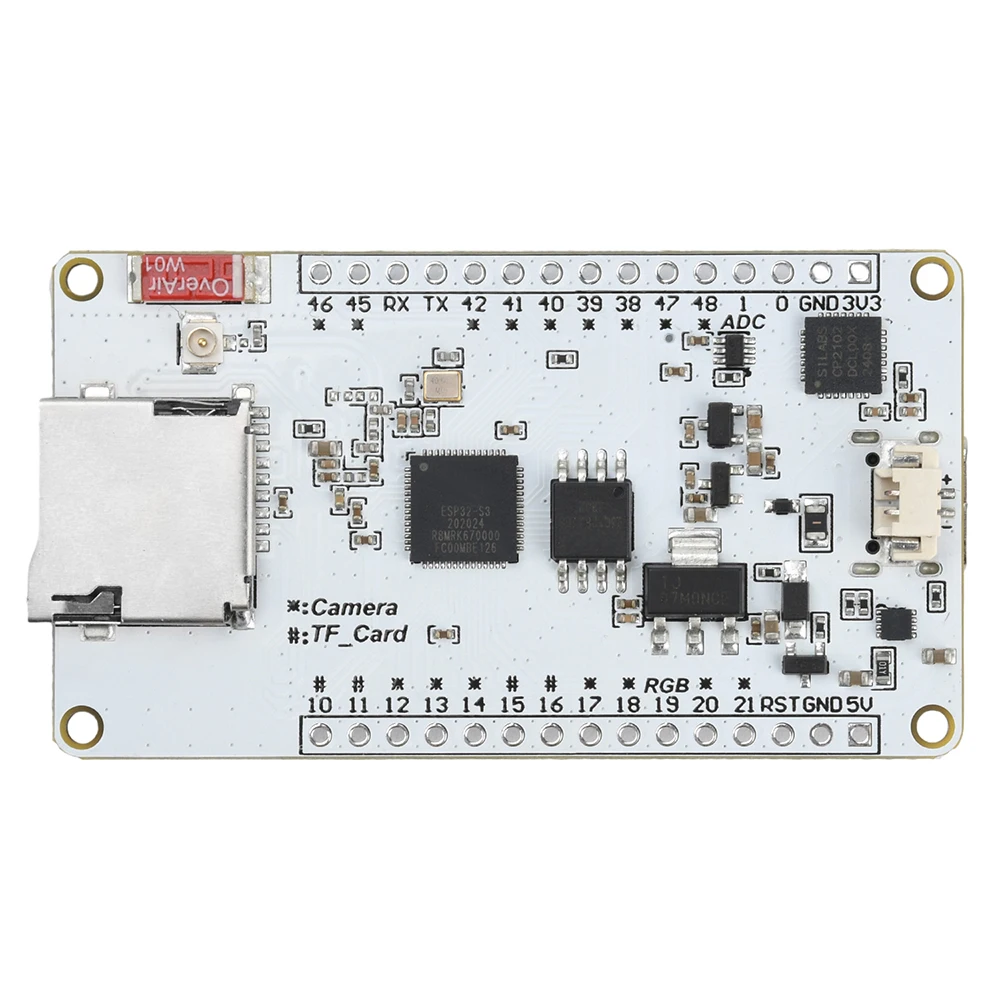

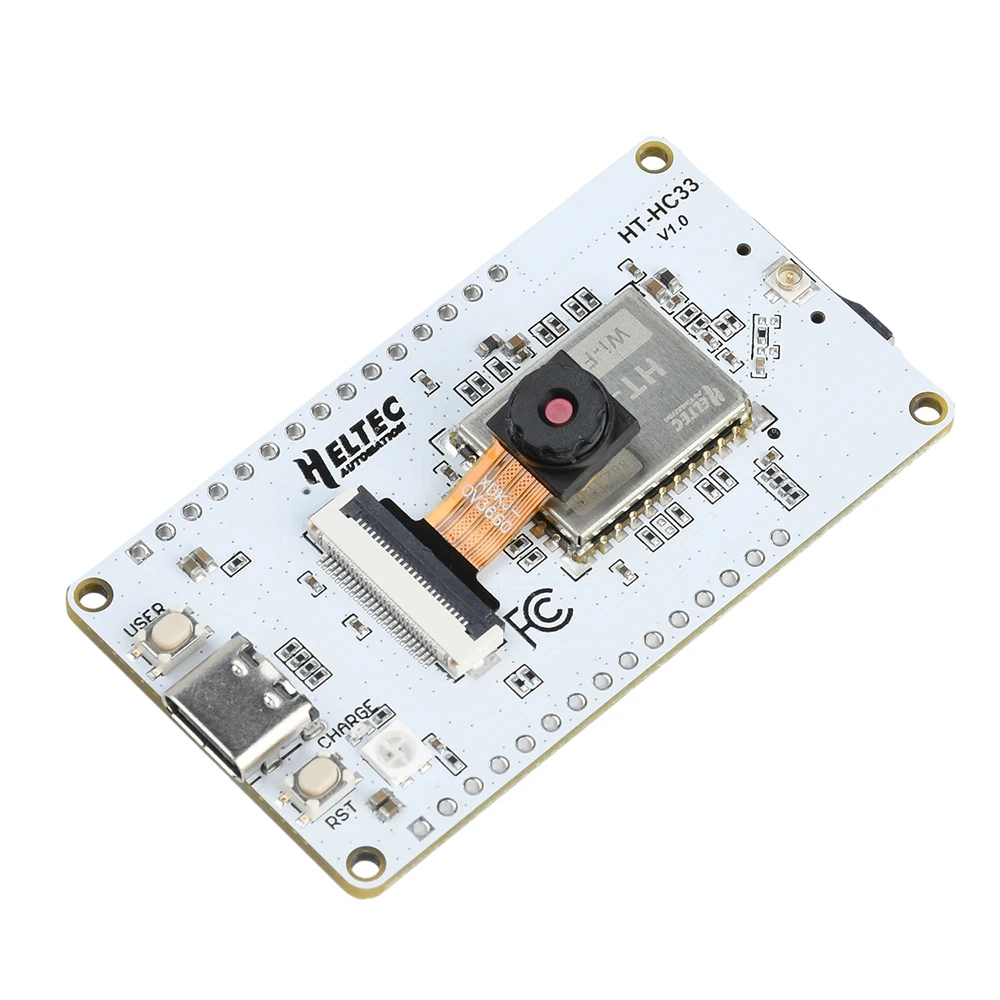

HT-HC33 es una placa de desarrollo de cámara integrada basada en la MCU ESP32-S3 y el módulo Wi Fi HaLow.Está diseñado específicamente para comunicaciones inalámbricas remotas de alta velocidad.Admite distancias de transmisión de más de 1 kilómetro y velocidades de hasta 32 Mbps, lo que lo hace ideal para aplicaciones de IoT que requieren conectividad confiable y de alto rendimiento.
Este módulo adopta un diseño de bajo consumo y tiene una excelente capacidad de penetración de señal, lo que garantiza un rendimiento robusto incluso en entornos desafiantes.La cámara integrada tiene un gran ángulo de 200 píxeles y admite funciones avanzadas de procesamiento de imágenes, como control automático de exposición, control automático de ganancia, escala de imágenes y compresión de imágenes.

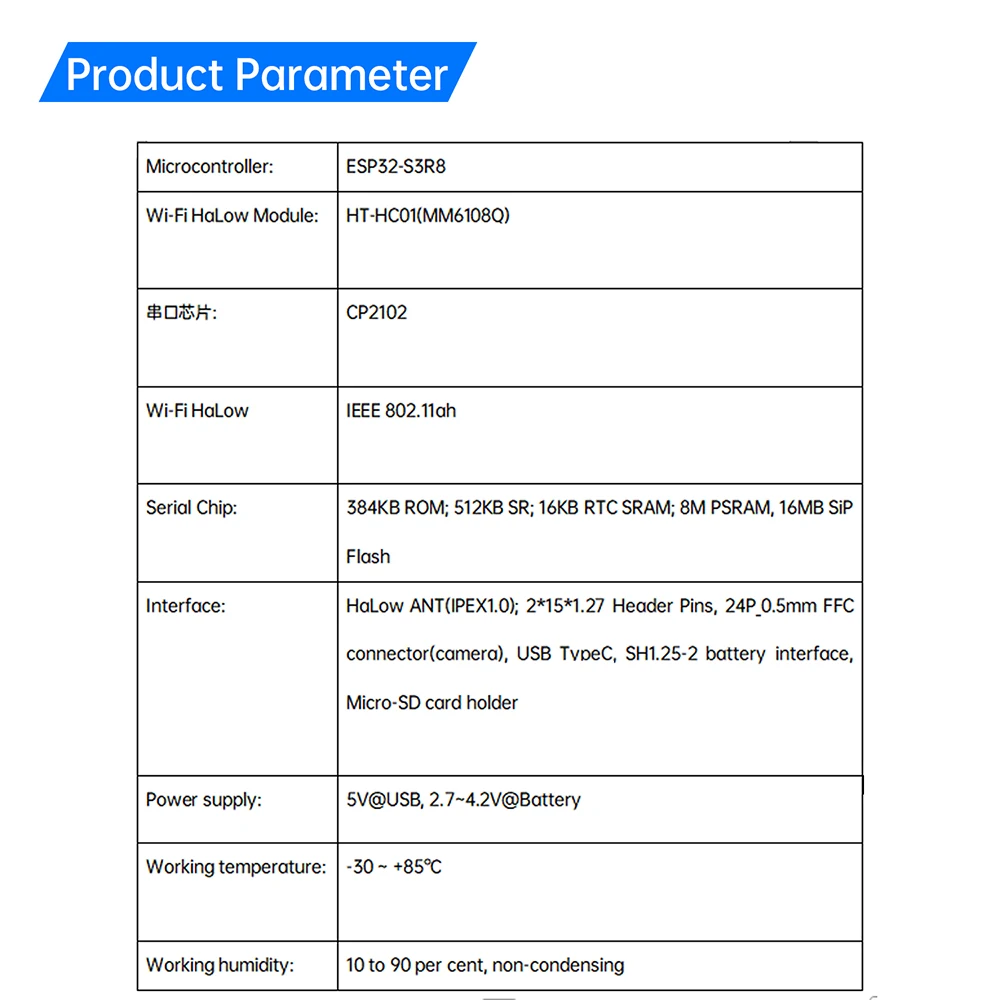

Parámetro:
Microcontrolador: ESP32-S3R8
Módulo Wi Fi HaLow: HT-HC01 (MM6108Q)
Chip de puerto serie: CP2102
Wi-Fi HaLow:IEEE 802.11ah
Almacenamiento: 384 KB de ROM; 512 KB SR; 16 KB SRAM RTC; 8 millones de PSRAM, 16 MB de memoria flash SiP

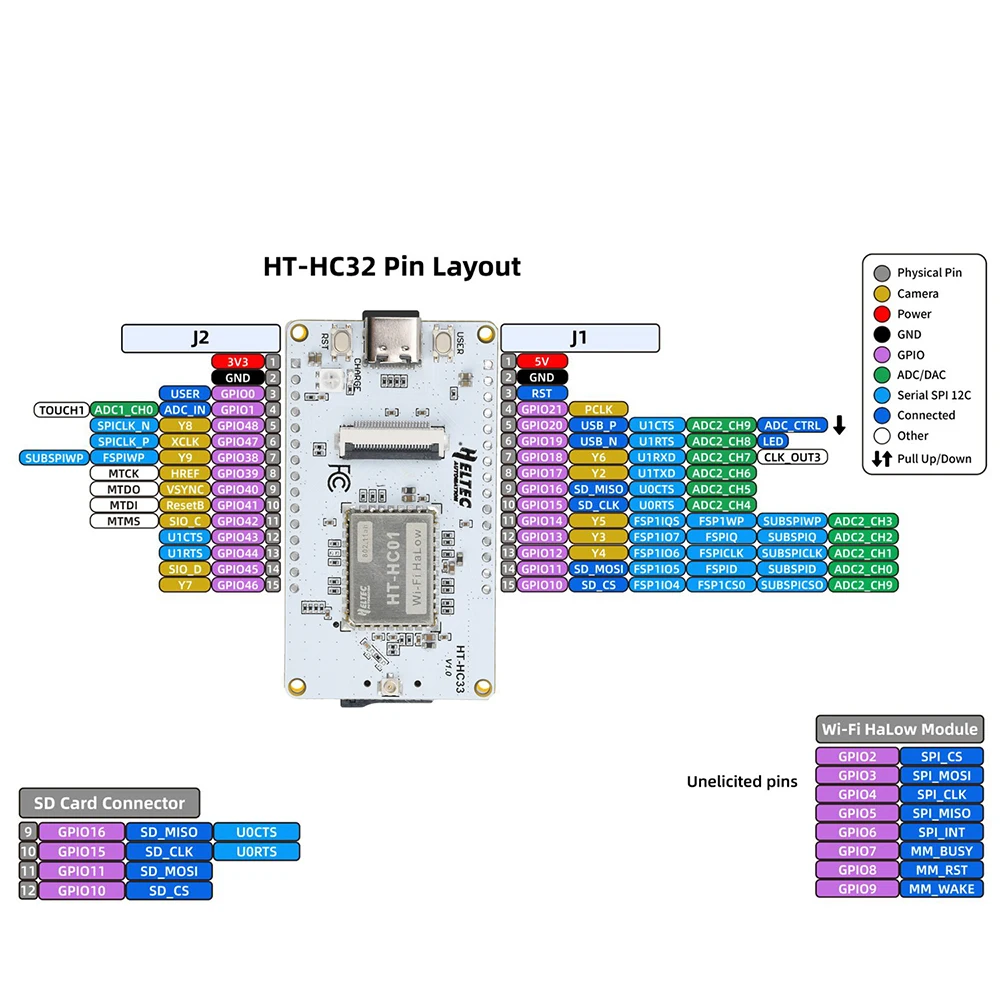

Interfaz: HaLow ANT (IPEX1.0); 2*15*1.27 Pines de cabecera, conector FFC de 24P_0,5 mm (cámara), USB TypeC, interfaz de batería SH1.25-2, soporte para tarjeta Micro-SD
Fuente de alimentación: 5 V @ USB, 2,7 ~ 4,2 V @ batería
Temperatura de trabajo: -30~+85℃
Humedad de trabajo: 10% a 90%, sin condensación
Tamaño: 60,00 * 33,50 * 7,10 mm (sin cámara)
aplicación
Wi Fi HaLow puede integrarse perfectamente con Wi Fi o Ethernet tradicional, lo que lo hace adecuado para la mayoría de los escenarios de IoT, especialmente aquellos que requieren transmisión de alta velocidad a larga distancia.
Hogar inteligente y ciudad
control de automatización industrial
Gestión y seguimiento de activos
Puerta de enlace WiFi HaLow y sensor de proximidad
Actualización de información de dispositivos antiguos
Wi Fi/Ethernet/Wi Fi HaLow extensión y puente
Acceso a Internet rural y construcción de LAN
Desarrollo de dispositivos WiFi HaLow
Monitoreo remoto de cámaras y cobertura de puntos ciegos de la red
Transformación digital de dispositivos heredados

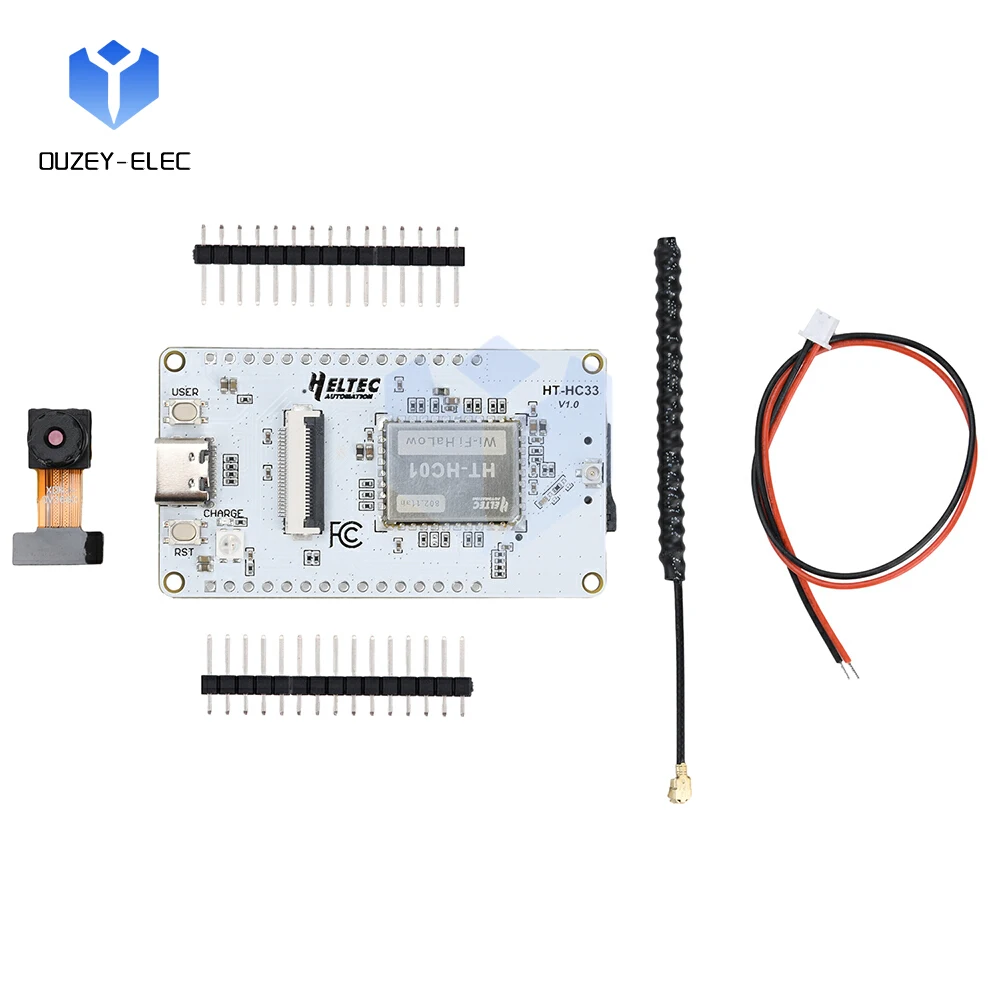

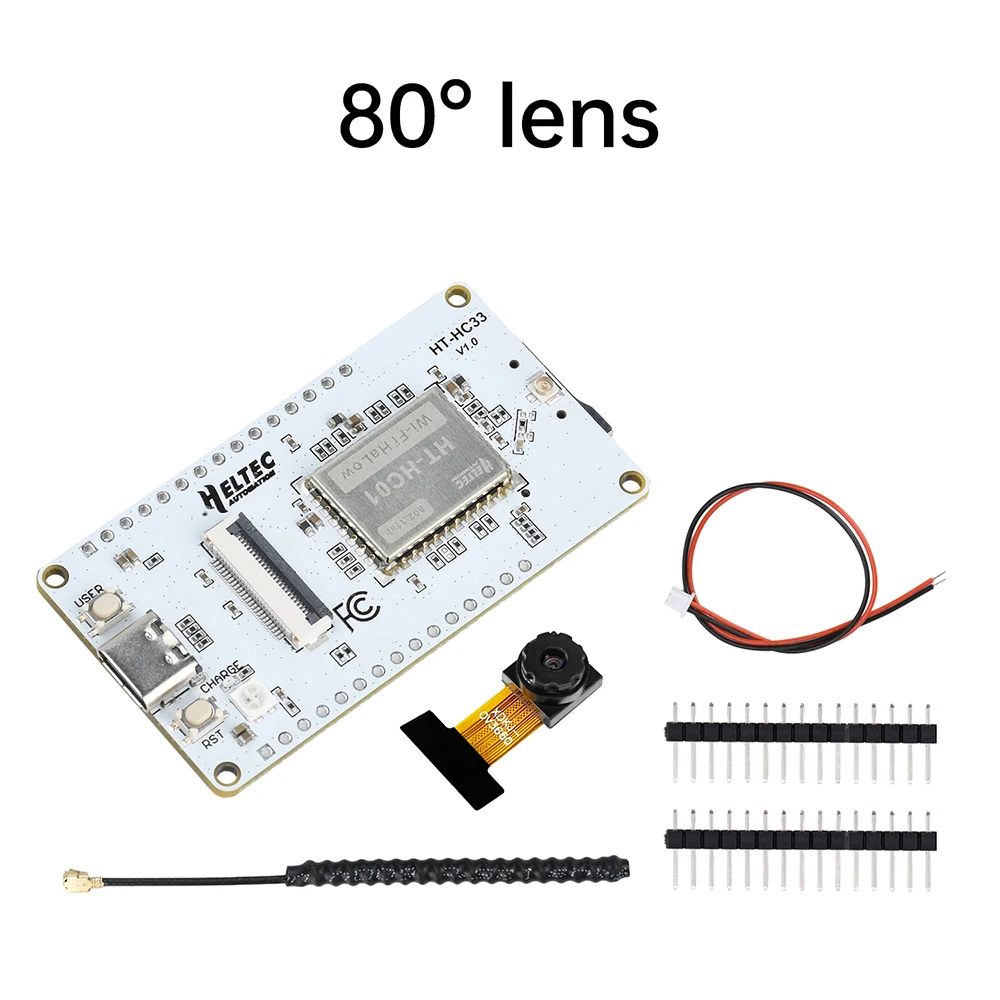

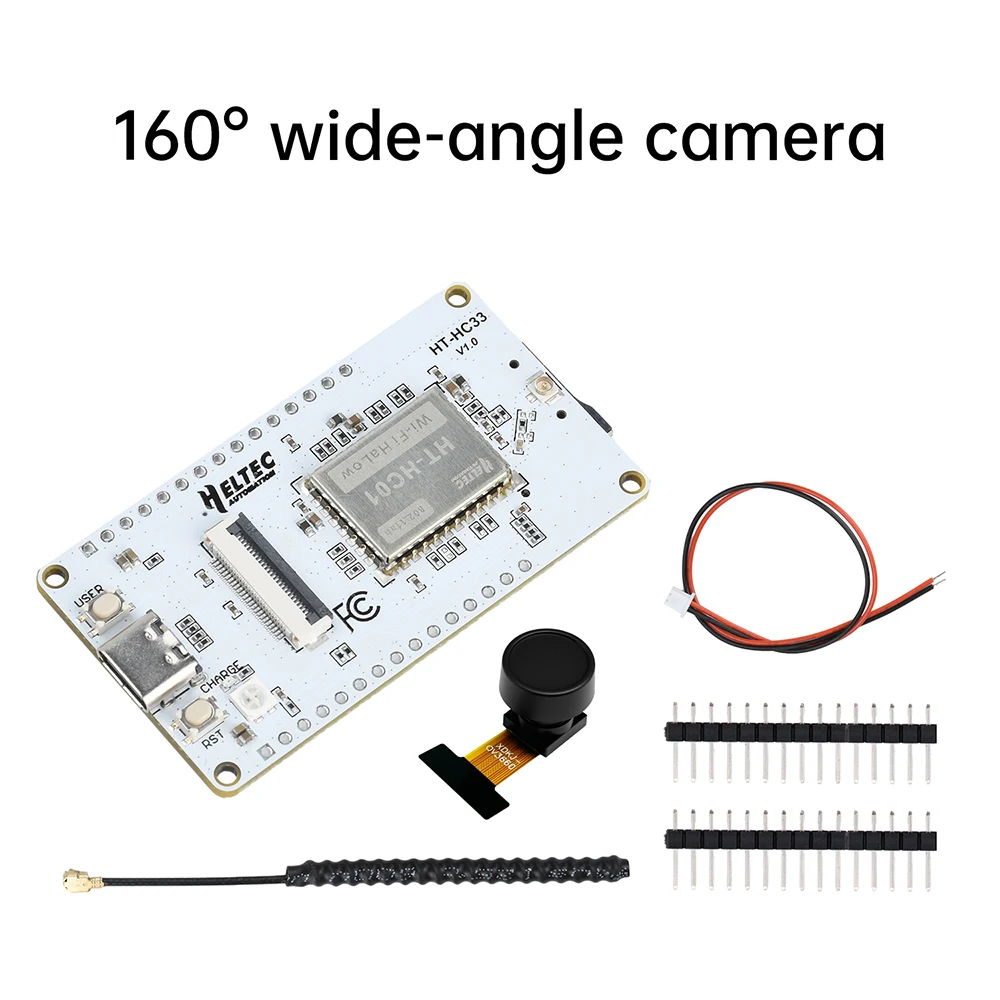

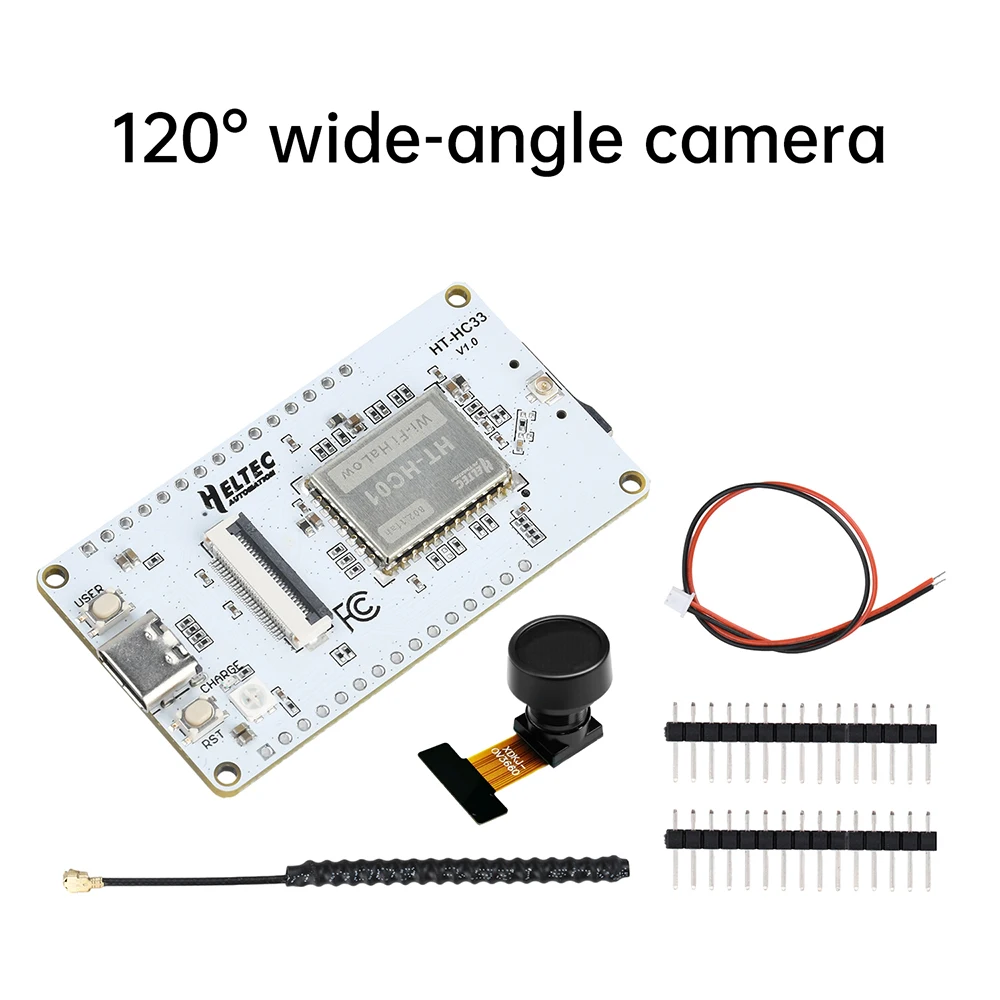

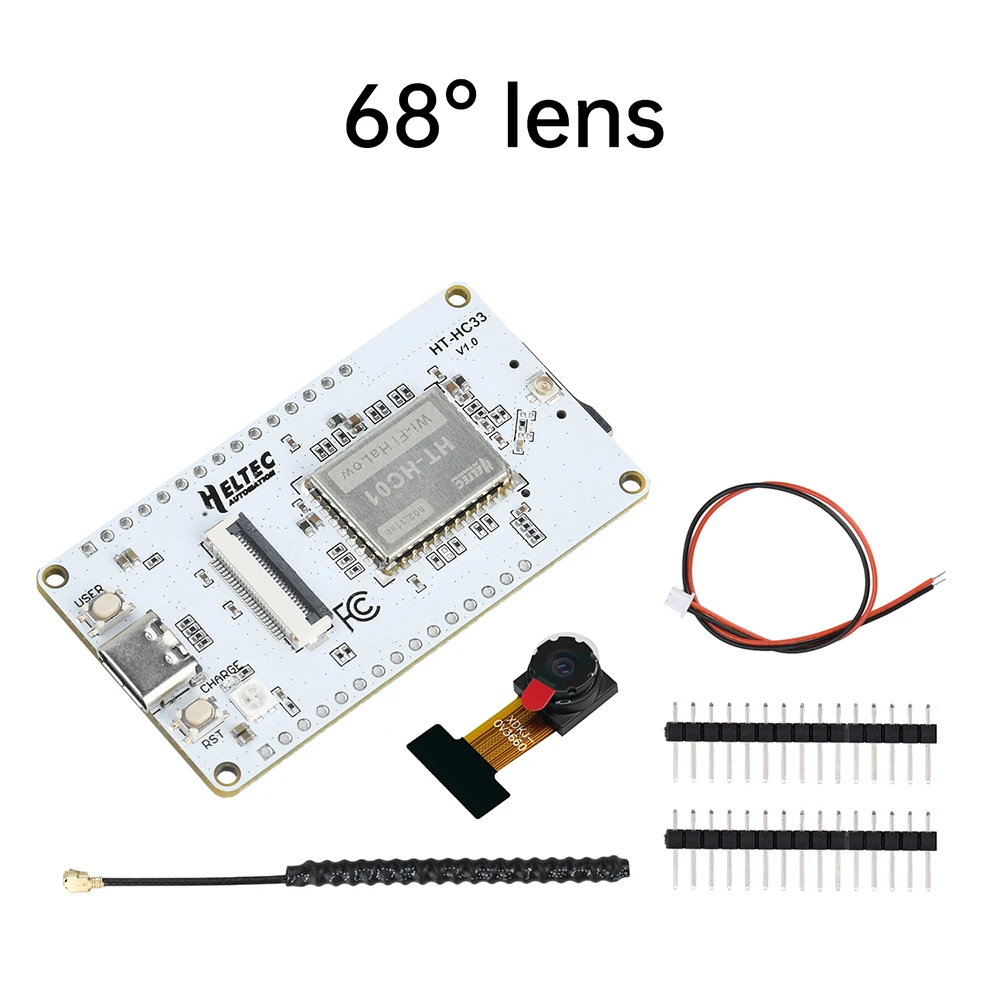

El paquete incluye:
Placa de desarrollo HT-HC33 x1
Módulo de cámaras X1
2,54 * 13 filas de agujas, X2 piezas
SH1.25 × 2 conector de batería x1
antenas X1
