ESP32-S3-Touch-LCD-4.3B
PARÁMETROS BÁSICOS
Procesador
Procesador dual-core Xtensa LX7 de 32 bits de alto rendimiento, frecuencia principal de hasta 240 MHz
Wi-Fi / Bluetooth
Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada
Flash/PSRAM
16 MB de Flash + 8 MB de PSRAM
8 MB de memoria flash + 8 MB de PSRAM
Fuente de alimentación
Tipo C 5 V + CC 6-36 V
Tipo C 5V
PARÁMETROS LCD
Resolución
800x480
Interfaz de visualización
RGB
Panel de visualización
IPS
Ángulo de visión
160°
170°
Tipo táctil
capacitivo
Panel táctil
Vidrio templado
INTERFAZ DE COMUNICACIONES
CAN
TJA1051T/3
RS485
SP3485EN
Entrada digital
2DI, 5~36V, entrada pasiva/entrada activa (NPN o PNP), optoacoplador bidireccional integrado
-
Salida digital
2DO, 5~36V, salida de drenaje abierto, carga de salida: 450mA por canal (MÁX.)
-
OTROS
Temperatura de funcionamiento
0℃ ~ 65℃

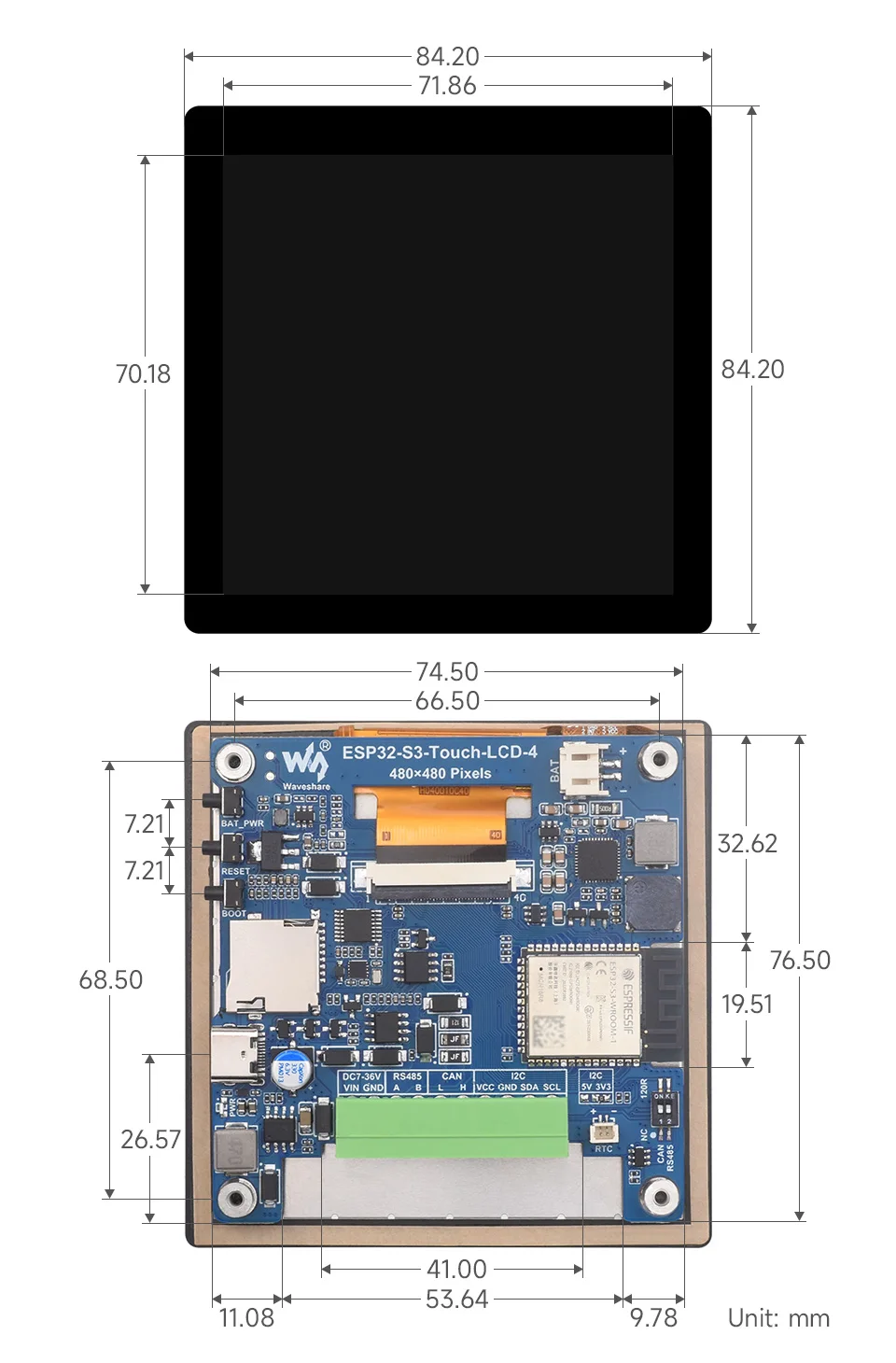

Dimensiones (L×W)
112,4×75,1 mm
106,1×67,8 mm
192,96×110,76 mm
Integra LCD de interfaz RGB con táctil capacitiva de 5 puntos, múltiples interfaces periféricas

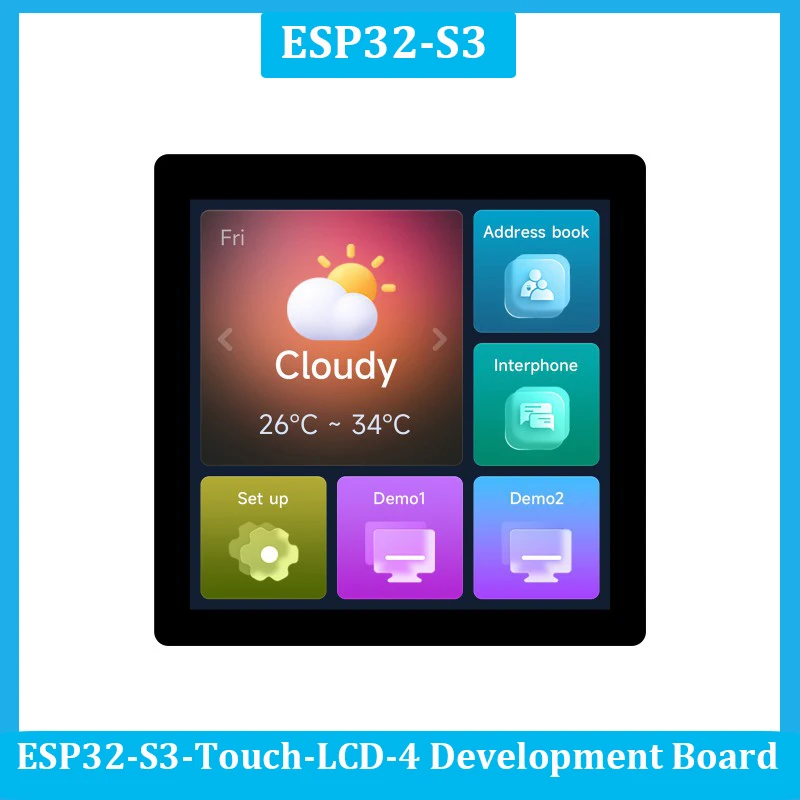

ESP32-S3-Touch-LCD-4 es una placa de desarrollo de microcontrolador con WiFi de 2,4 GHz y soporte BLE 5, integra 16 MB de Flash y 8 MB de PSRAM.La pantalla táctil capacitiva integrada de 4 pulgadas y 480 × 480 puede ejecutar sin problemas programas GUI como LVGL.Combinado con varias interfaces periféricas para desarrollar rápidamente la HMI de ESP32-S3, adecuada para escenarios como panel de control inteligente, puerta de enlace doméstica, panel interactivo inteligente, control industrial y control de iluminación inteligente.
Equipado con procesador dual-core Xtensa LX7 de 32 bits, frecuencia principal de hasta 240 MHz
Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada
SRAM integrada de 512 KB y ROM de 384 KB, con 16 MB de Flash integrado y 8 MB de PSRAM
Pantalla táctil capacitiva integrada de 4 pulgadas, resolución de 480×480, color de 65K
Admite control táctil capacitivo a través de la interfaz I2C, toque de 5 puntos con soporte de interrupción
CAN integrado, RS485, interfaz I2C y ranura para tarjeta TF, e integra puerto USB de velocidad completa
Admite reloj flexible, configuración independiente de la fuente de alimentación del módulo y otros controles para realizar un bajo consumo de energía en diferentes escenarios

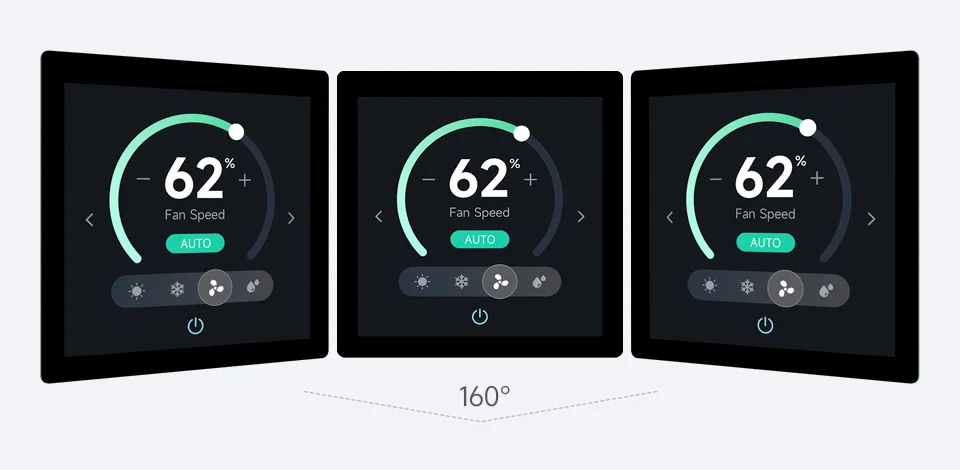

Excelente rendimiento de visualización, 160° amplio ángulo de visión
admite la función táctil con interfaz I2C, toque de 5 puntos para un funcionamiento flexible e interacción de interfaz de usuario multipunto fluida
Admite Wi-Fi de 2,4 GHz (802.11 B/G/N) y Bluetooth 5 (LE), antena integrada

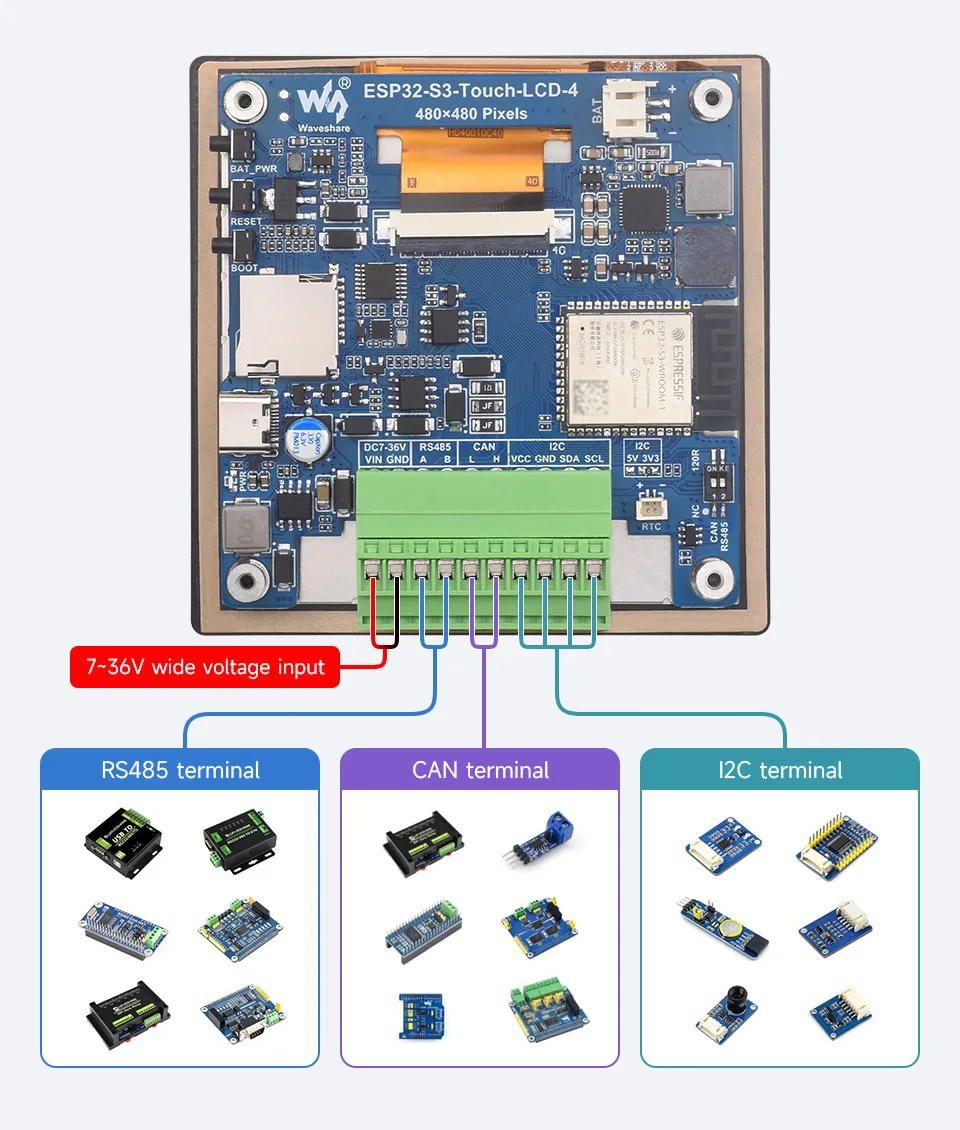

Admite la expansión de múltiples periféricos a través de interfaces CAN, RS485 e I2C

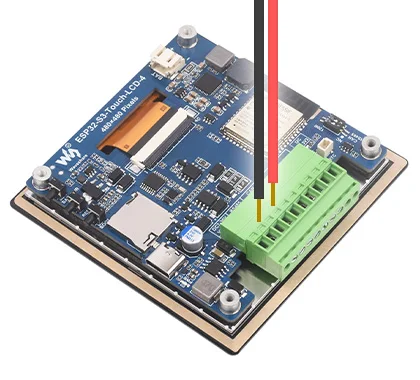

Viene con dos tipos de terminales de tornillo, lo que permite el cableado inferior o posterior, lo que es más conveniente para integrarse en diversos escenarios de aplicación, como carril DIN o dispositivos integrados.
Cableado inferior
Cableado trasero

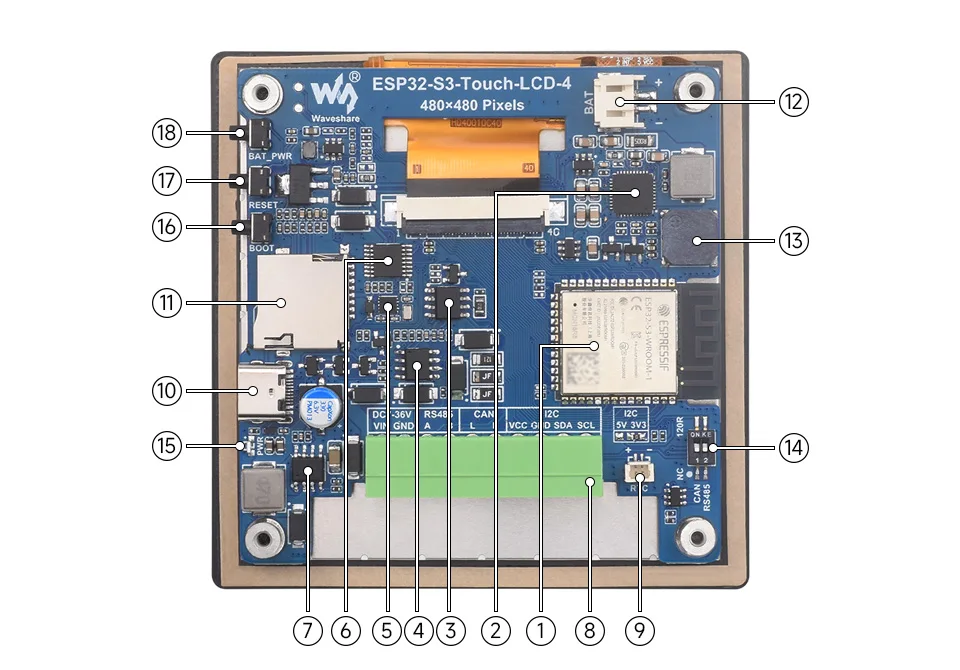

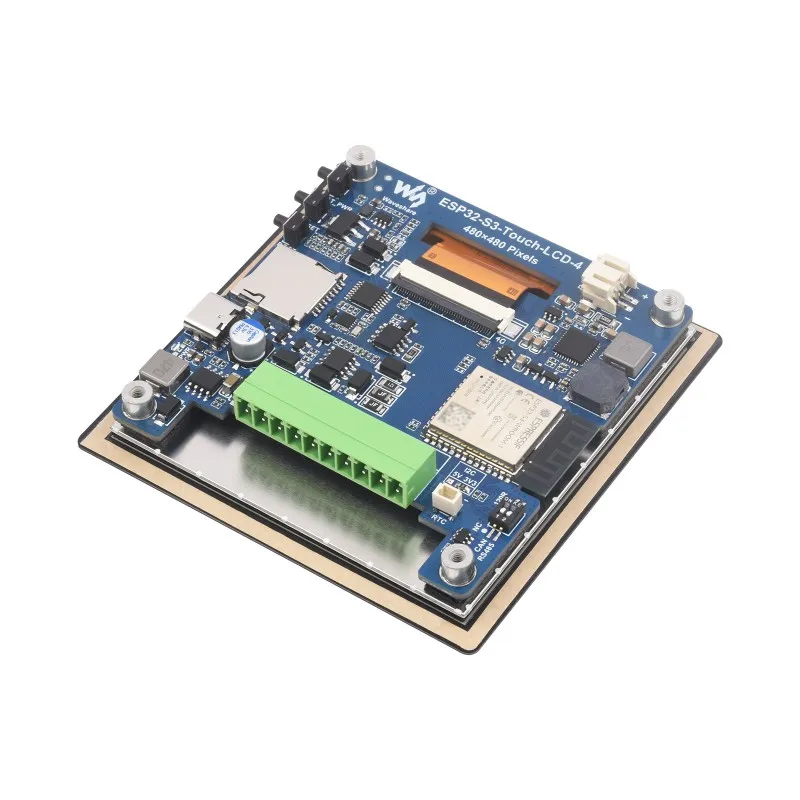

ESP32-S3N16R8
El SoC con WiFi y Bluetooth, frecuencia de funcionamiento de hasta 240 MHz, 8 MB de PSRAM integrada y 16 MB de FlashSW6106
Chip de gestión de carga/descarga de la bateríaTJA1051T/3/1J
Transceptor CANSP3485
Transceptor RS485PCF85063
Chip RTCTCA9554PWR
Chip de expansión IOChip de potencia XL1509-ADJE1
Admite entrada de alimentación de 7 ~ 36 V CCRanura para terminal de tornillo de 3,5 mm y 10 pines
para instalar un bloque de terminales de tornillo de 3,5 mm y 10 pinesConector de batería RTC
para conectar recargable (solo admite batería RTC recargable)
Puerto USB tipo C
Interfaz USB ESP32-S3, para fuente de alimentación, programa de grabación y registros de impresiónRanura para tarjeta TF
Conector de batería de litio PH2.0
Conector PH2.0 2P, para batería de litio de 3,7 V, admite carga y descargaZumbador
periférico que produce sonidoSelección de resistencias de terminales RS485 y CAN
cerrar por defectoIndicador de fuente de alimentación
Botón BOOT
Botón RESET
Botón BAT_PWR
Botón de encendido/apagado cuando se utiliza la batería como fuente de alimentación
