ESP32-S3 Placa de desarrollo de pantalla de 1,9 pulgadas, 170 × 320 píxeles, color 262K, procesador de doble núcleo LX7 de 32 bits

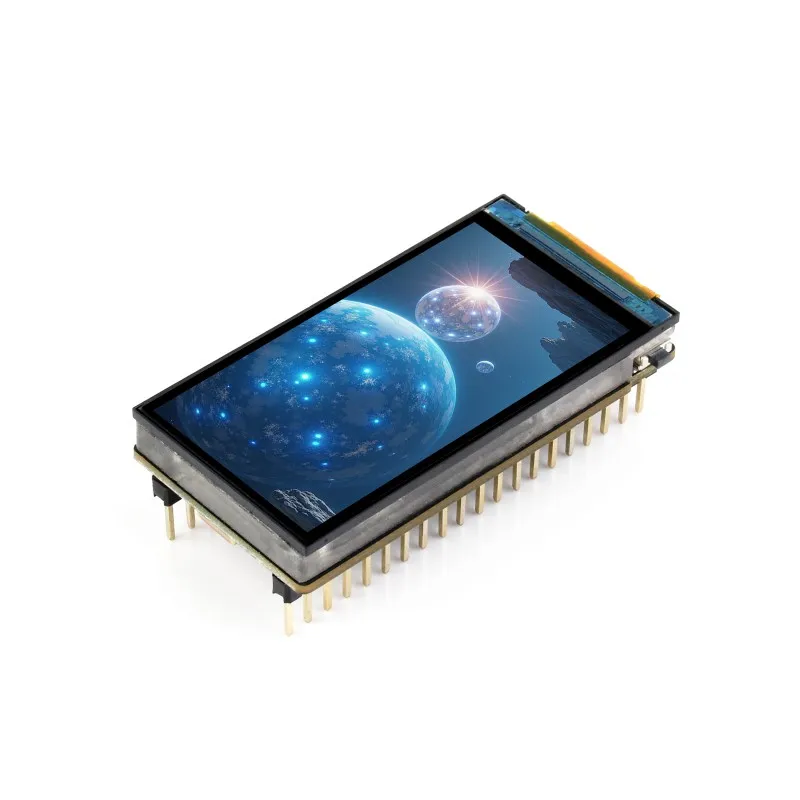

ESP32-S3-LCD-1.9
sin control táctil

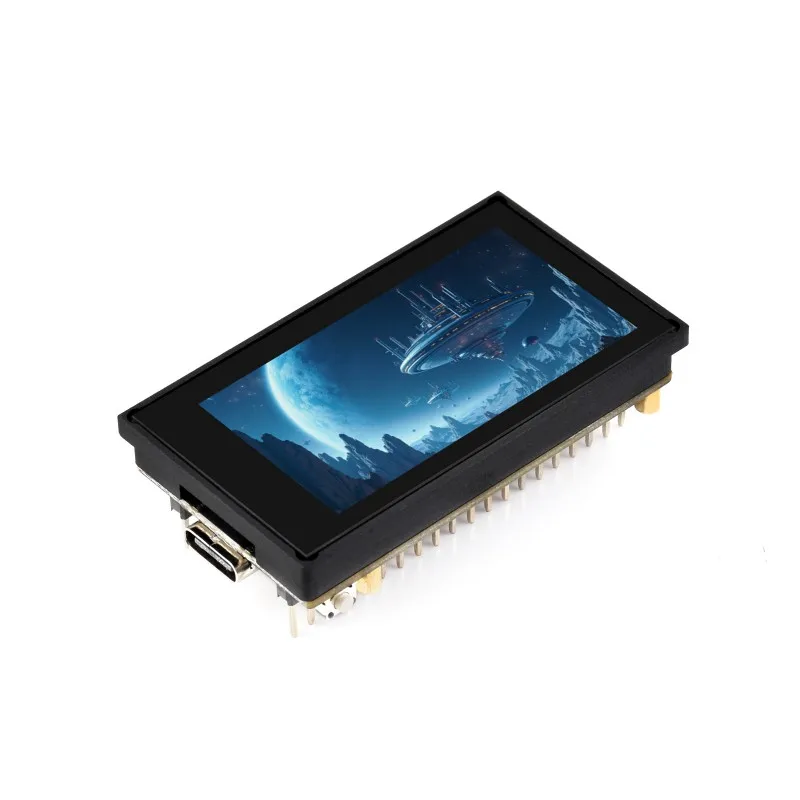

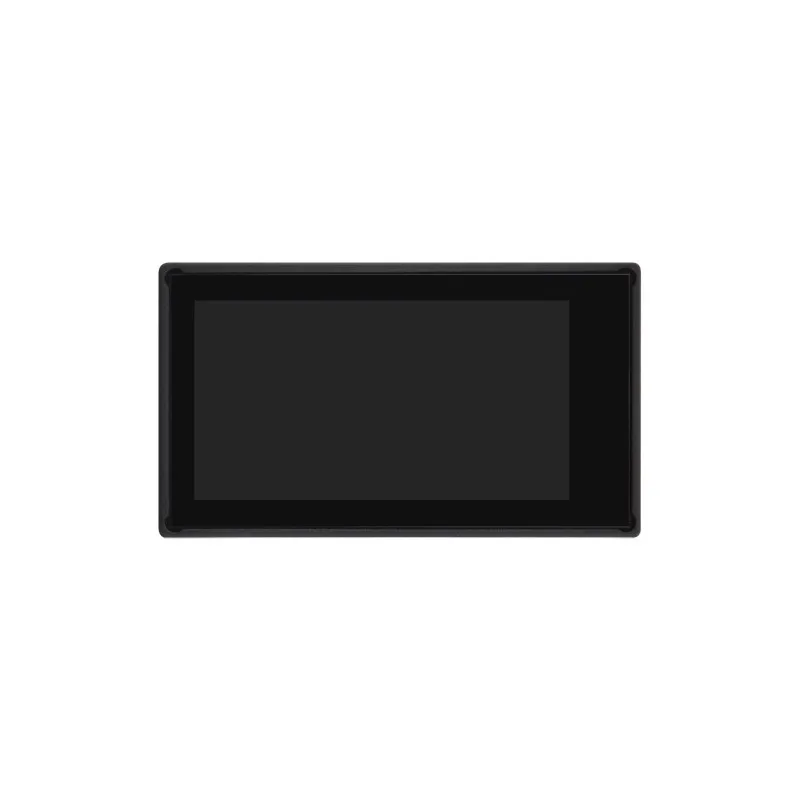

ESP32-S3-Touch-LCD-1.9
con control táctil

Este producto adopta ESP32-S3R8Chip con WiFi de 2,4 GHz y Bluetooth BLE 5, integra Flash y PSRAM de alta capacidad.Pantalla LCD integrada de 1,9 pulgadas que puede ejecutar sin problemas programas GUI como LVGL.IMU de 6 ejes QMI8658 integrado, ranura para tarjeta TF, cabezal de batería de litio, etc.Compatible con el encabezado Pico, ofreciendo una gran compatibilidad y capacidad de expansión.Es adecuado para el rápido desarrollo de HMI y otras aplicaciones ESP32-S3.

• Equipado con procesador dual-core Xtensa de 32 bits LX7 de alto rendimiento, frecuencia principal de hasta 240 MHz

• Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con una antena integrada

• SRAM incorporada de 512 KB y ROM de 384 KB, con 16 MB de Flash integrado y 8 MB de PSRAM

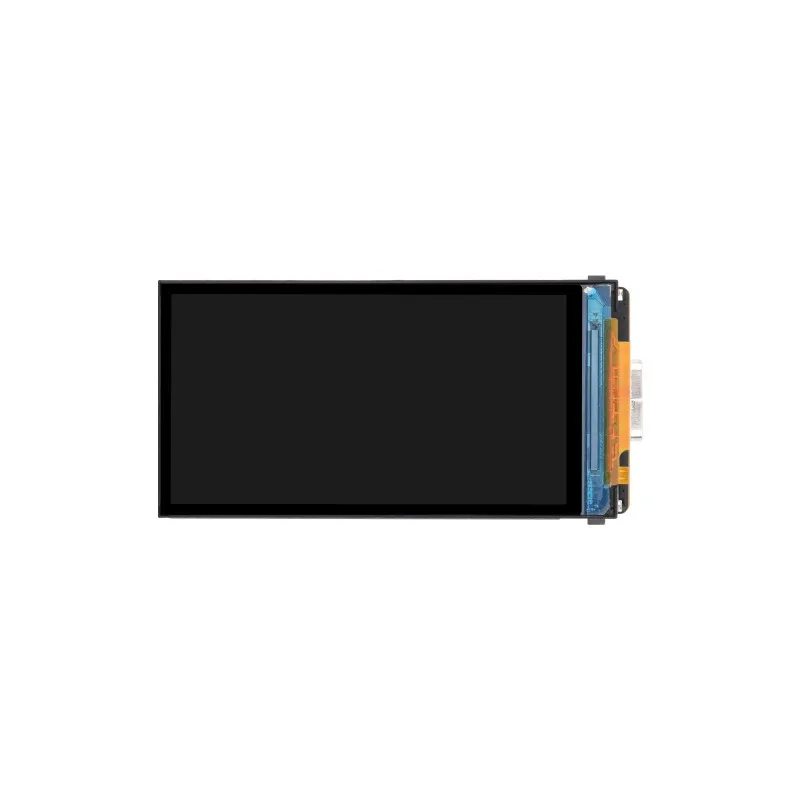

• Pantalla LCD integrada de 1,9 pulgadas, resolución de 170 × 320, color 262 K, que ofrece una visualización de imágenes en colores claros y vívidos

• IMU integrada de 6 ejes QMI8658 (acelerómetro de 3 ejes y giroscopio de 3 ejes) para detectar gestos de movimiento, conteo de pasos, etc.

• Puerto USB tipo C integrado para fuente de alimentación, descarga de programas y depuración, más conveniente para uso en desarrollo

• Conector integrado de recarga/descarga de batería de litio MX1.25 de 3,7 V

• Ranura para tarjeta TF integrada para almacenamiento externo en tarjeta TF de imágenes o archivos

• Compatible con encabezado Pico, múltiples interfaces periféricas integradas, que ofrece una gran compatibilidad y capacidad de expansión

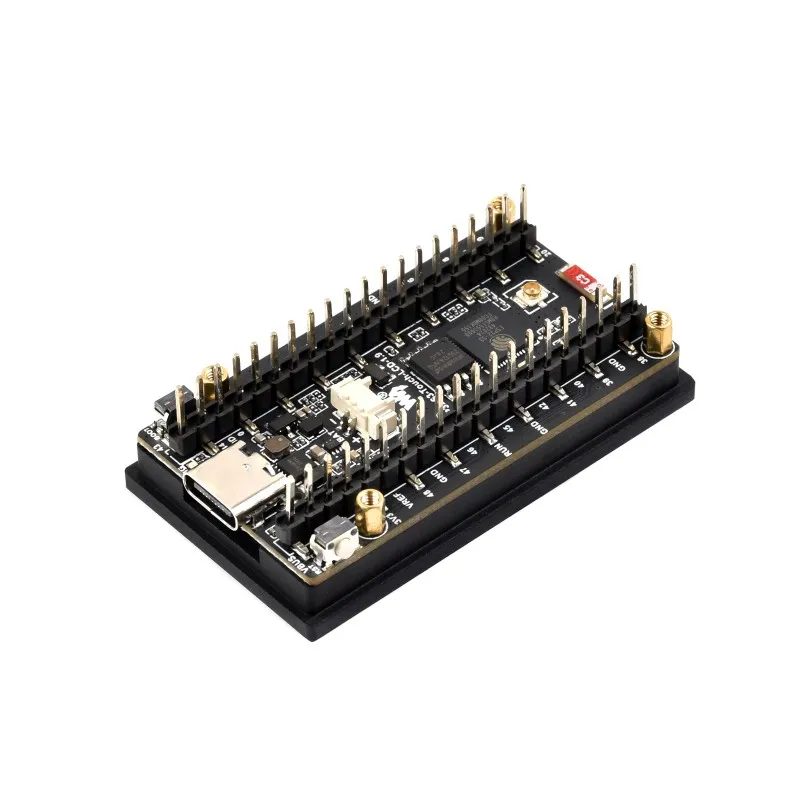

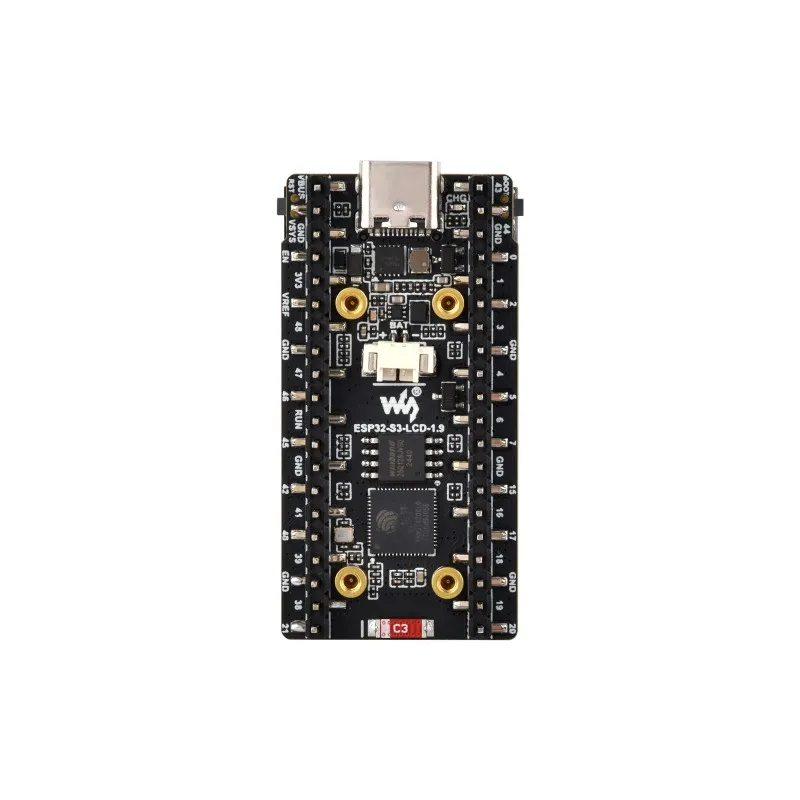

1. ESP32-S3R8
   Procesador de doble núcleo, frecuencia operativa de hasta 240 MHz

2. W25Q128 16 MB de Flash

3. Conector de batería MX1.25
   Conector MX1.25 de 2 pines, para batería de litio de 3,7 V, admite carga y descarga

4. Botón RESET

5. Puerto USB tipo C
   para entrada de energía y transmisión de datos

6. Ranura para tarjeta TF (en la parte posterior)
   Admite tarjeta TF para almacenamiento extendido

7. Indicador de carga
   Indicador de carga de la batería de litio, se ilumina durante la carga y se apaga cuando está completamente cargada

1. Botón BOOT
   para descargar programas o entrar en modo de inicio

2. LED RGB WS2812 (solo para versiones sin contacto)
   para efectos de iluminación coloridos, en la parte posterior de la PCB

3. Sensor QMI8658 (en la parte posterior)
   IMU de 6 ejes incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes

4. Conector IPEX1 (solo para versión táctil)
   Cambio para usar antena externa resoldando una resistencia integrada

5. Antena cerámica integrada
   Diseño de antena integrada para ahorrar espacio y estabilidad de la señal.
