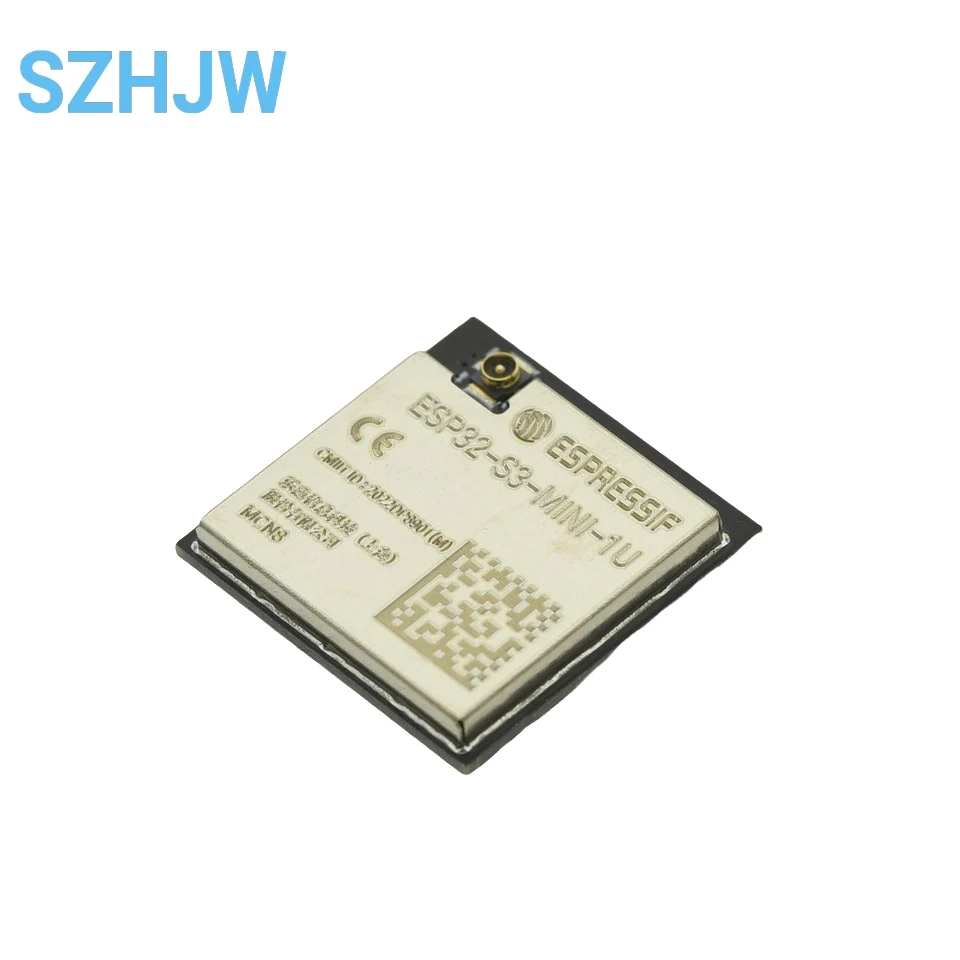

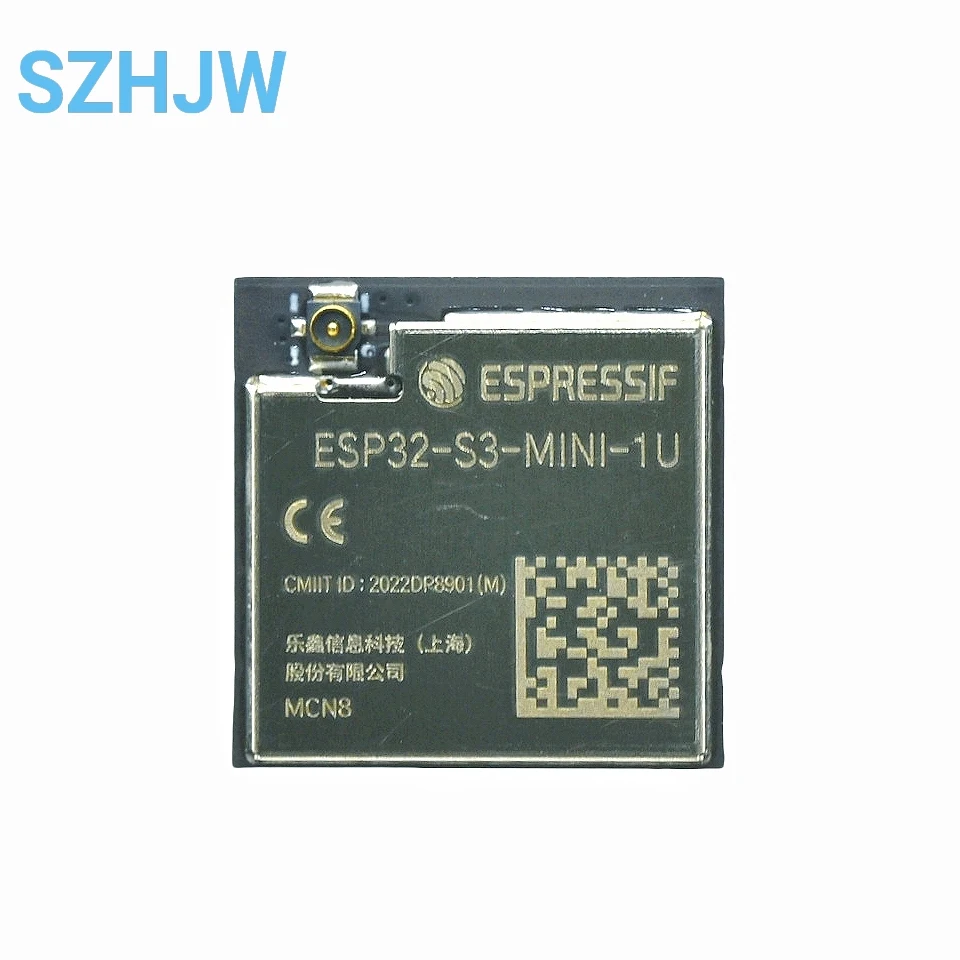

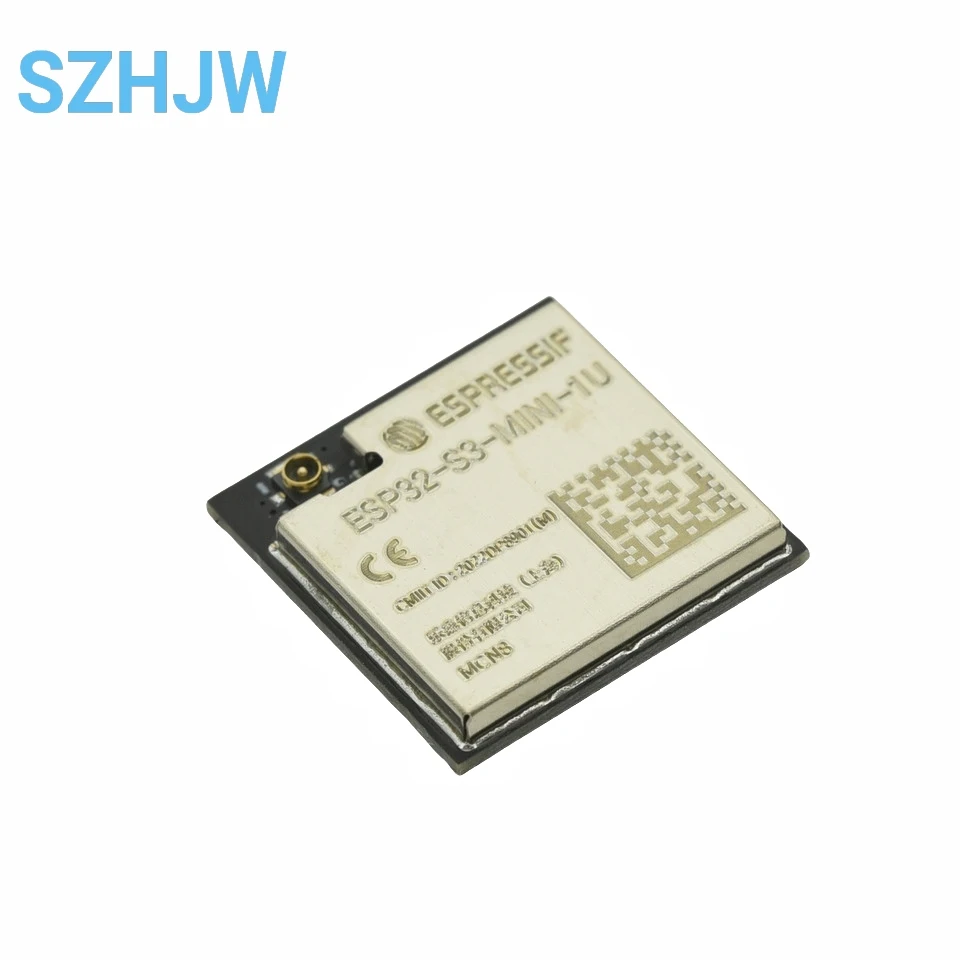

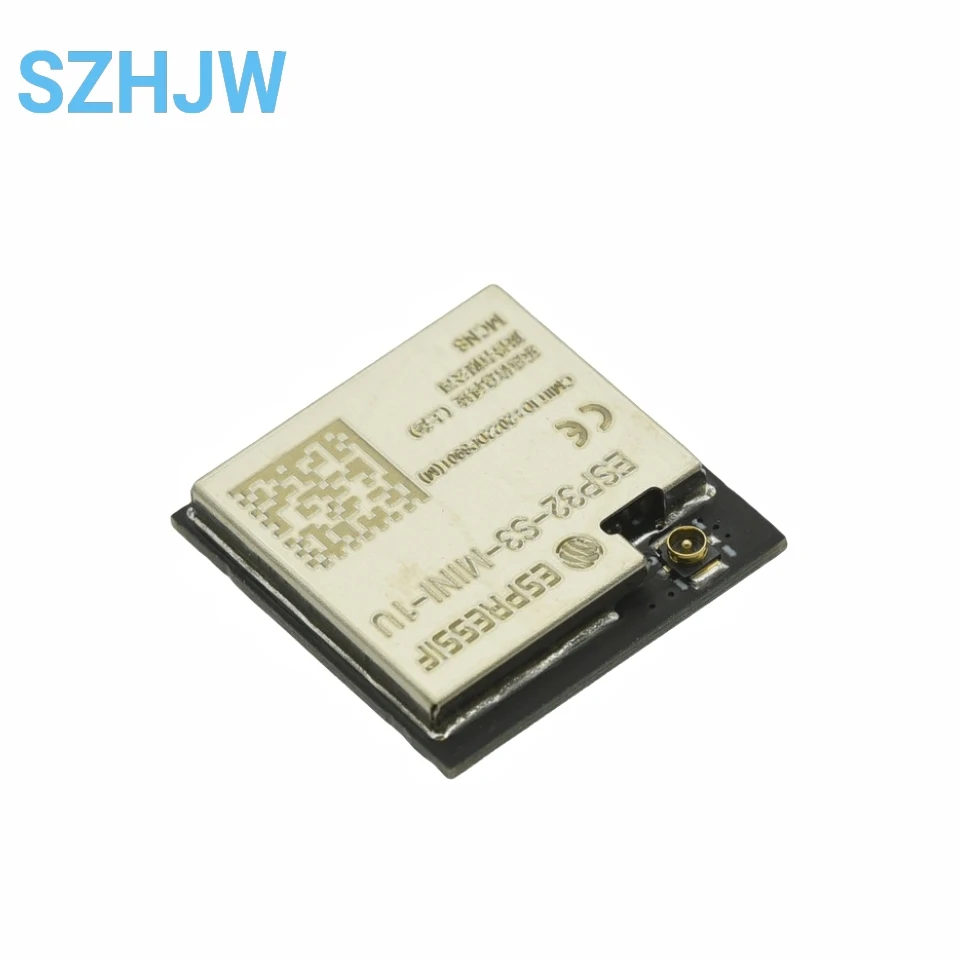

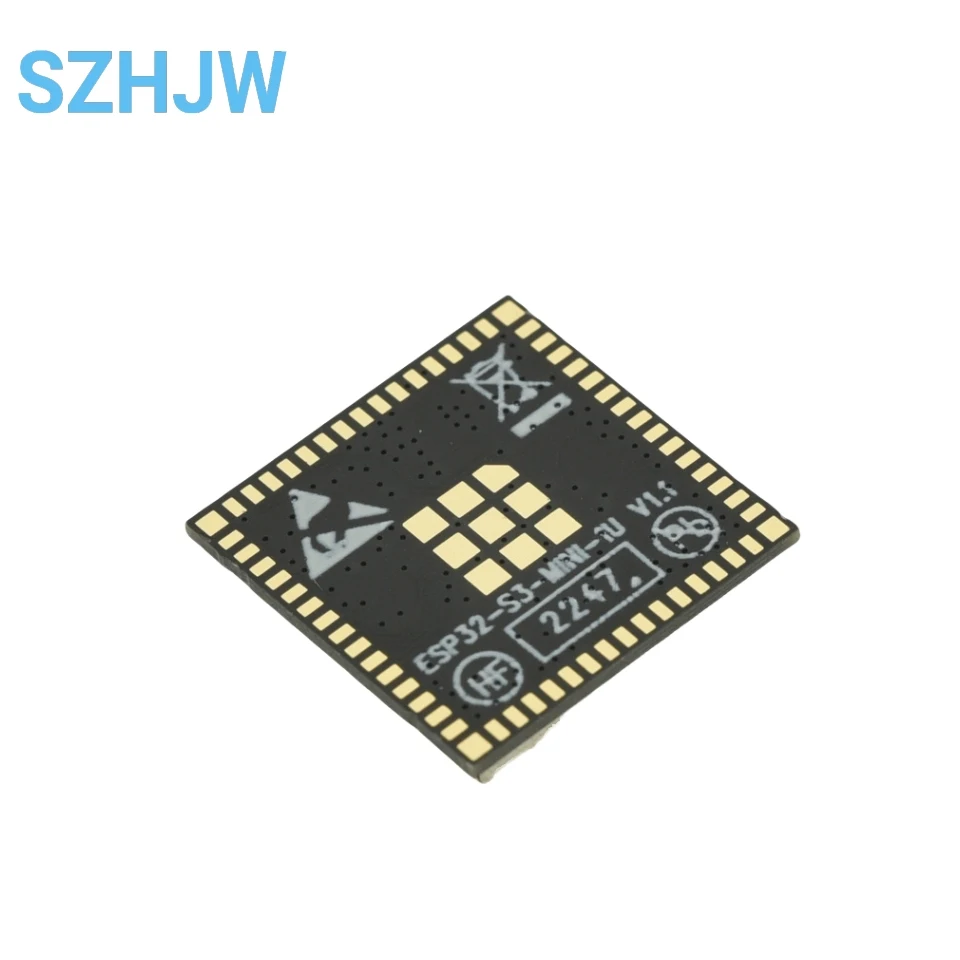

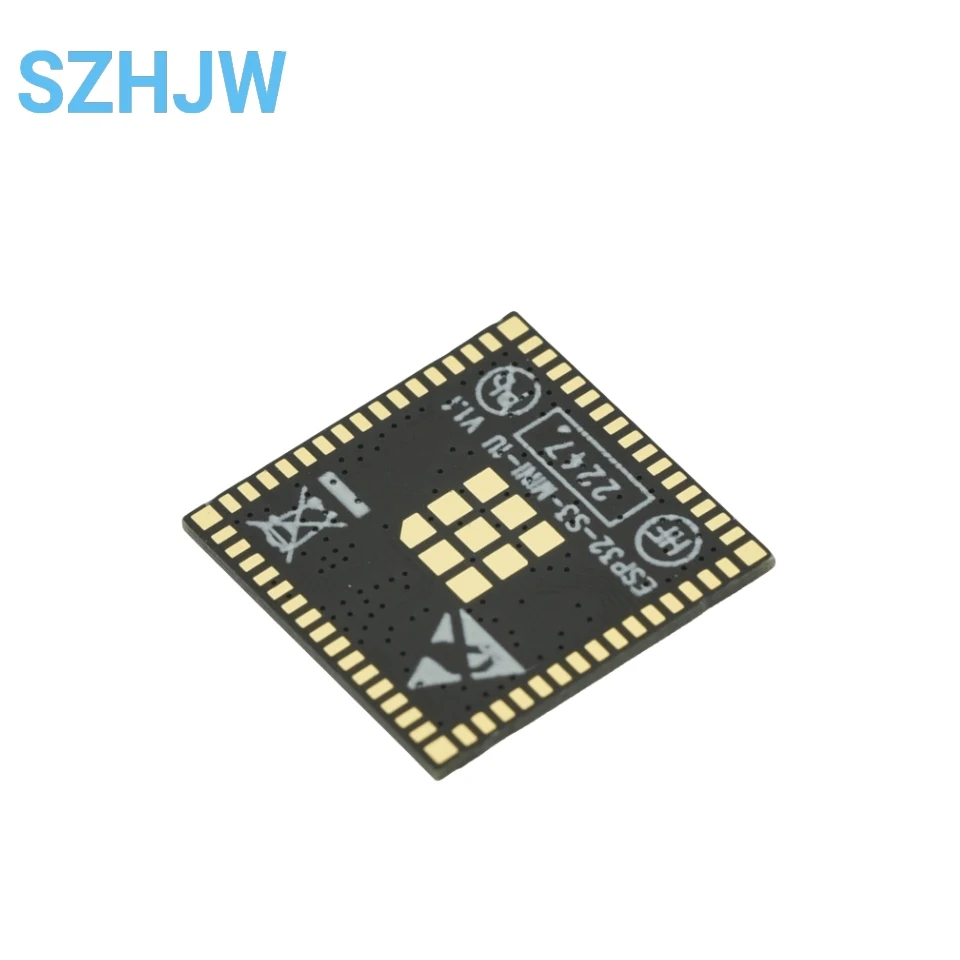

ESP32-S3-MINI-1U-N8 8MB Flash WiFi

Detalles gráficos

Tenga en cuenta: Fábrica de módulos de la serie S3 sin programa de firmware, ¡prepare el programa de firmware con anticipación!

ESP32-S3-MINI-1

Módulo pequeño con Wi-Fi integrado de 2,4 GHz (8O2.11b/g/n)+ Bluetooth®5

Chip integrado de la serie ESP32-S3, Xtensa® Procesador LX7 de 32 bits de doble núcleo

La opción Flash máxima es de 8 MB y el chip incorporado se puede apilar con 2 MBPSRAM

39 GPIO, periféricos ricos

Antena PCB integrada o conector de antena externa

Características

CPU y memoria en chip

- Chip ESP32-S3 incorporado, Xtensa® Microprocesador LX7 de 32 bits de doble núcleo (admite unidad aritmética de punto flotante de una sola precisión), admite velocidades de reloj de hasta 240 MHz

- 384 KB de ROM

- 512 KB de SRAM

- SRAM RTC de 16 KB

- Máx.Flash Quad SPI de 8 MB

- PSRAM integrado de 2 MB (solo chip ESP32-S3FH4R2)

Wi-Fi

- 802.11 b/g/n

- Velocidad de datos de hasta 150 Mbps en modo 802.11n

- Agregación de cuadros (TX/RX A-MPDU, TX/RX A-MSDU)

- Intervalo de protección de pus de 0,4

- Rango de frecuencia central del canal de trabajo: 2412 ~ 2484MHz

Bluetooth

- Bluetooth de baja potencia (Bluetooth LE): Bluetooth 5, malla Bluetooth

- Soporte de velocidad 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps

- Extensiones publicitarias

- Múltiples conjuntos publicitarios

- Algoritmo de selección de canales#2

- WiFi y Bluetooth coexisten, compartiendo la misma antena

periférico

- 39 GPIO

- Cuatro como pasadores de flejado

- SPI, interfaz LCD, interfaz de cámara, UART, I2C, I2S, control remoto por infrarrojos, contador de pulsos, LEDPWM, USB2.0 OTG de velocidad completa, controlador USB serie/JTAG, MCPWM, controlador de host SD/MMC, GDMA, TWAI° (compatible con ISO11898-1, CAN Especificación 2.O), ADC, sensor táctil, sensor de temperatura, temporizador y vigilanciaComponentes integrados del módulo

- Oscilador de cristal integrado de 40 MHz

Selección de antena

- ESP32-S3-MINI-1: antena PCB integrada

- ESP32-S3-MINI-1U: Conecte la antena externa a través del conector

Condición de trabajo

- Voltaje de funcionamiento/voltaje de alimentación: 3,0 ~ 3,6 V

- Temperatura ambiente de trabajo: -40~85℃

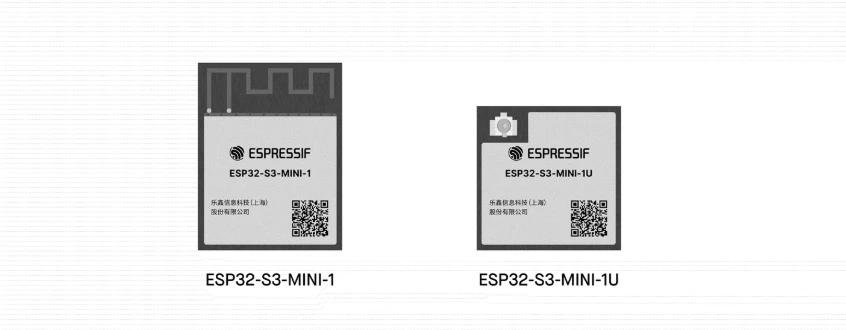

Comparación de modelos

Los ESP32-S3-MINI-1 y ESP32-S3-MINI-1U son módulos MCU universales Wi-Fi+ Bluetooth de baja potencia que son potentes, tienen una gran cantidad de interfaces periféricas y han sido optimizados para su uso en escenarios de IoT como sistemas integrados, hogares inteligentes y electrónica portátil.

El ESP32-S3-MINI-1 utiliza antenas PCB integradas, mientras que el ESP32-S3-MINI-1U utiliza conectores para conectar antenas externas.Dos módulos están configurados con un máximo de 8 MBSPIflash y algunos módulos están configurados con 2 MBSPIPSRAM.Los ESP32-S3-MINI-1 y ESP32-S3-MINI-1U están disponibles en dos variantes, con los códigos de pedido terminados con -N8 y -N4R2, respectivamente, y solo difieren en los modelos flash y PSRAM.

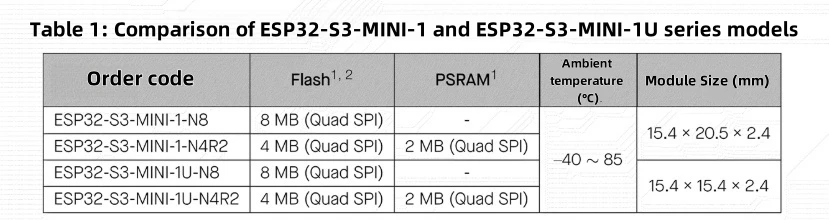

La comparación de los modelos de la serie de los dos módulos se muestra en la siguiente tabla:

1.El módulo utiliza flash y PSRAM empaquetados en el chip.soporte flash:

- Al menos 100.000 ciclos de programación/borrado

- Al menos 20 años de retención de datos

2.De forma predeterminada, el módulo flash SPI admite una frecuencia de reloj máxima de 8 OMHz y no admite pausa automática.

3.Temperatura ambiente Indica la temperatura ambiente recomendada fuera del módulo.

Los dos módulos utilizan el chip ESP32-S3.El chip ESP32-S3 funciona con una Xtensa.®Procesador dual-core 32 LX7 y funciona hasta 240 MHZ.La alimentación de la CPU se puede apagar y el coprocesador de bajo consumo se puede utilizar para monitorear cambios en el estado de los periféricos o ciertas cantidades analógicas que superan los umbrales.

Aplicar

- Hogar inteligente

- Automatización Industrial

- Cuidado del médico

- Electrónica de consumo

- Agricultura inteligente

- Máquina POS

- Robot de servicio

- Equipos de audio

- Hub de sensor IOT de baja potencia de uso general

- Registrador de datos IOT de bajo consumo de uso general

- Transmisión de vídeo de cámara

- Dispositivo USB

- Reconocimiento de voz

- Reconoción de imágenes

- Tarjeta de red Wi-Fi+ Bluetooth

- Detección táctil y de proximidad

Diagrama de bloques funcional

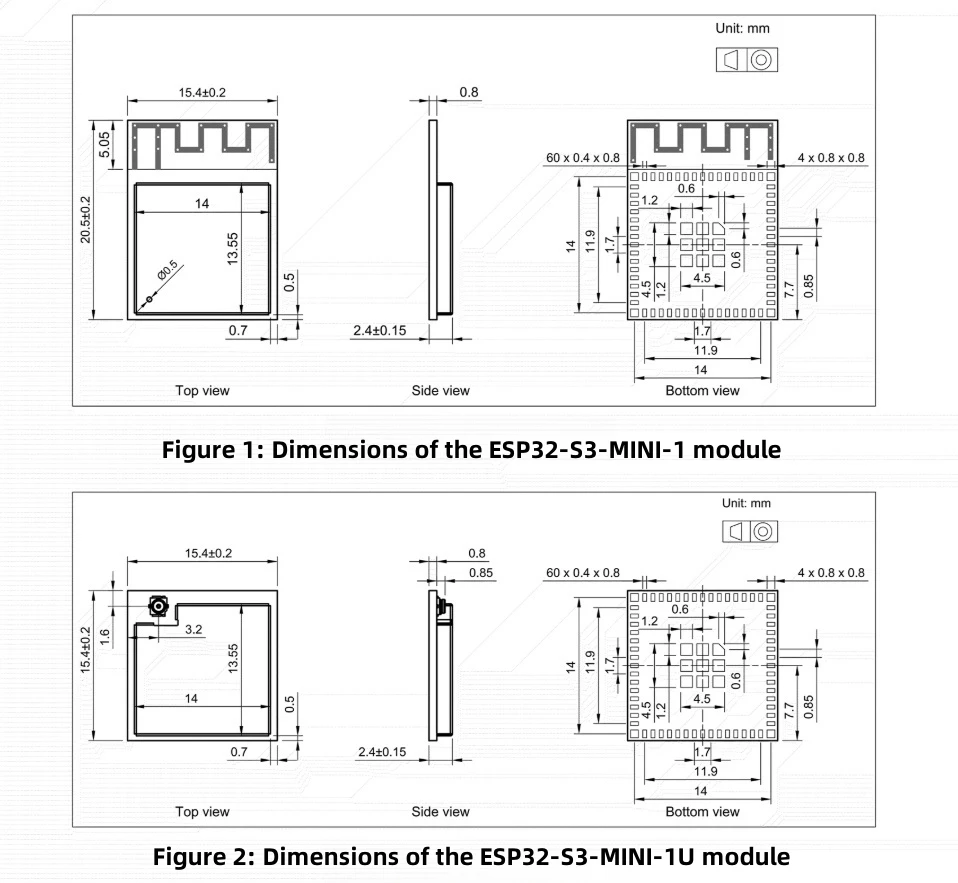

Tamaño del módulo
