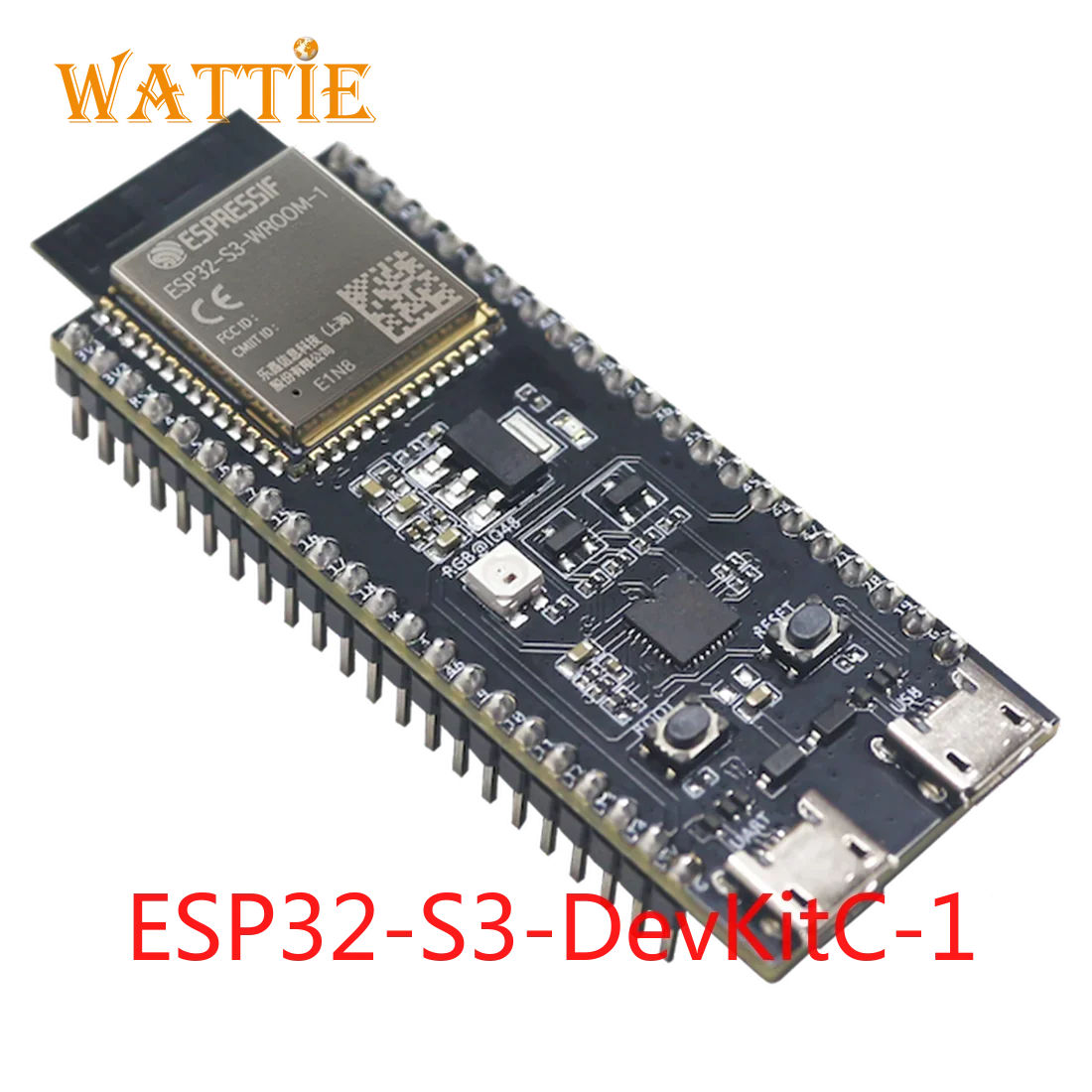

ESP32-S3-DevKitC-1
Esta guía de usuario te ayudará a conseguir
comenzó con ESP32-S3-DevKitC-1 y también proporcionará más profundidad
información.
El ESP32-S3-DevKitC-1 es un nivel básico
placa de desarrollo equipada con ESP32-S3-WROOM-1 o ESP32-S3-WROOM-1U, a
Wi-Fi + Bluetooth de uso general® Módulo LE MCU que integra Wi-Fi completo
y funciones Bluetooth LE.
La mayoría de los pines de E/S del módulo son
se rompe en los encabezados de pines en ambos lados de esta placa para facilitar la interfaz.
Los desarrolladores pueden conectar periféricos con cables de puente o montar
ESP32-S3-DevKitC-1 en placa de pruebas.
·
·
·: Historia de la revisión,
problemas conocidos y enlaces a guías de usuario para versiones anteriores (si corresponde) del
tablero.
·
Comenzando
Esta sección proporciona un breve
introducción de ESP32-S3-DevKitC-1, instrucciones sobre cómo hacer la inicial
Configuración de hardware y cómo actualizar el firmware en él.

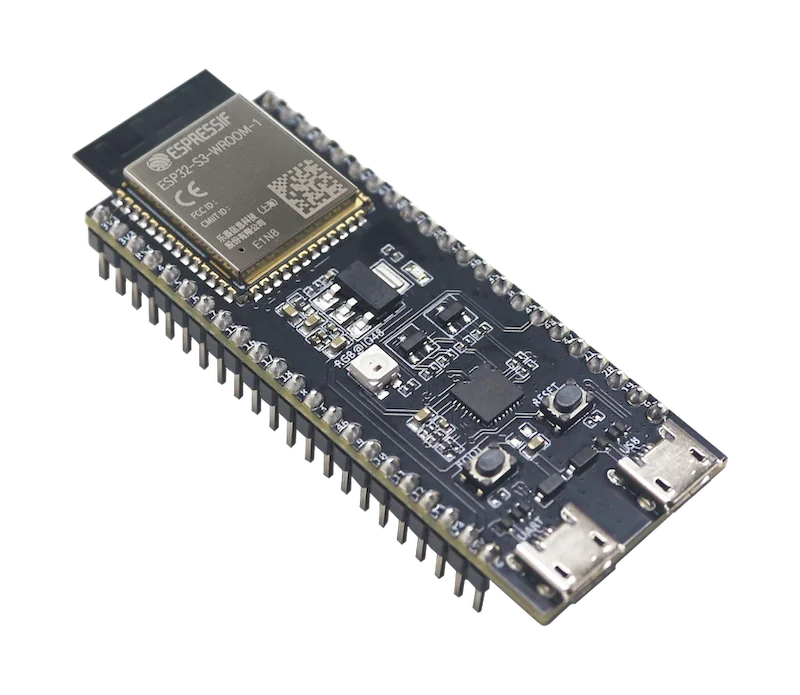

Descripción de los componentes

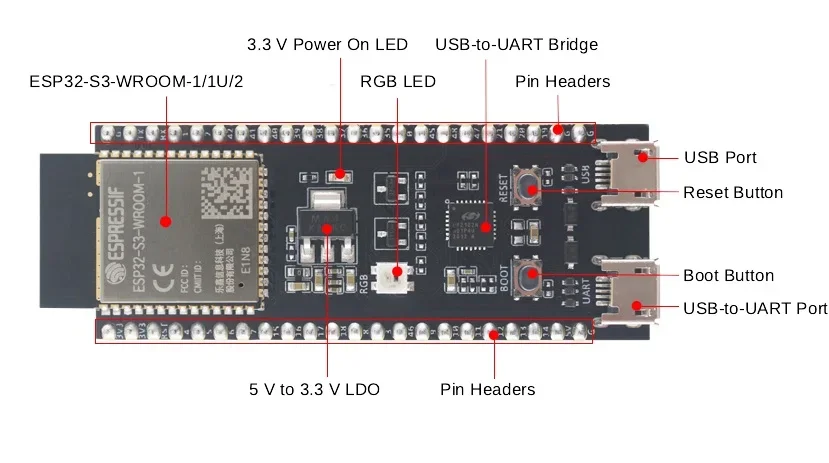

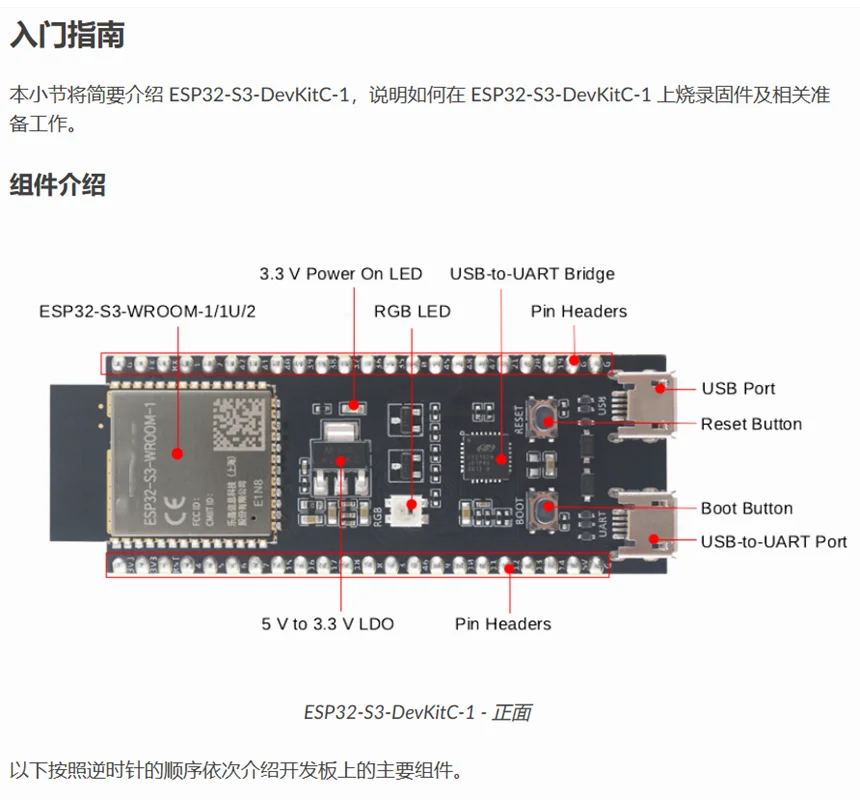

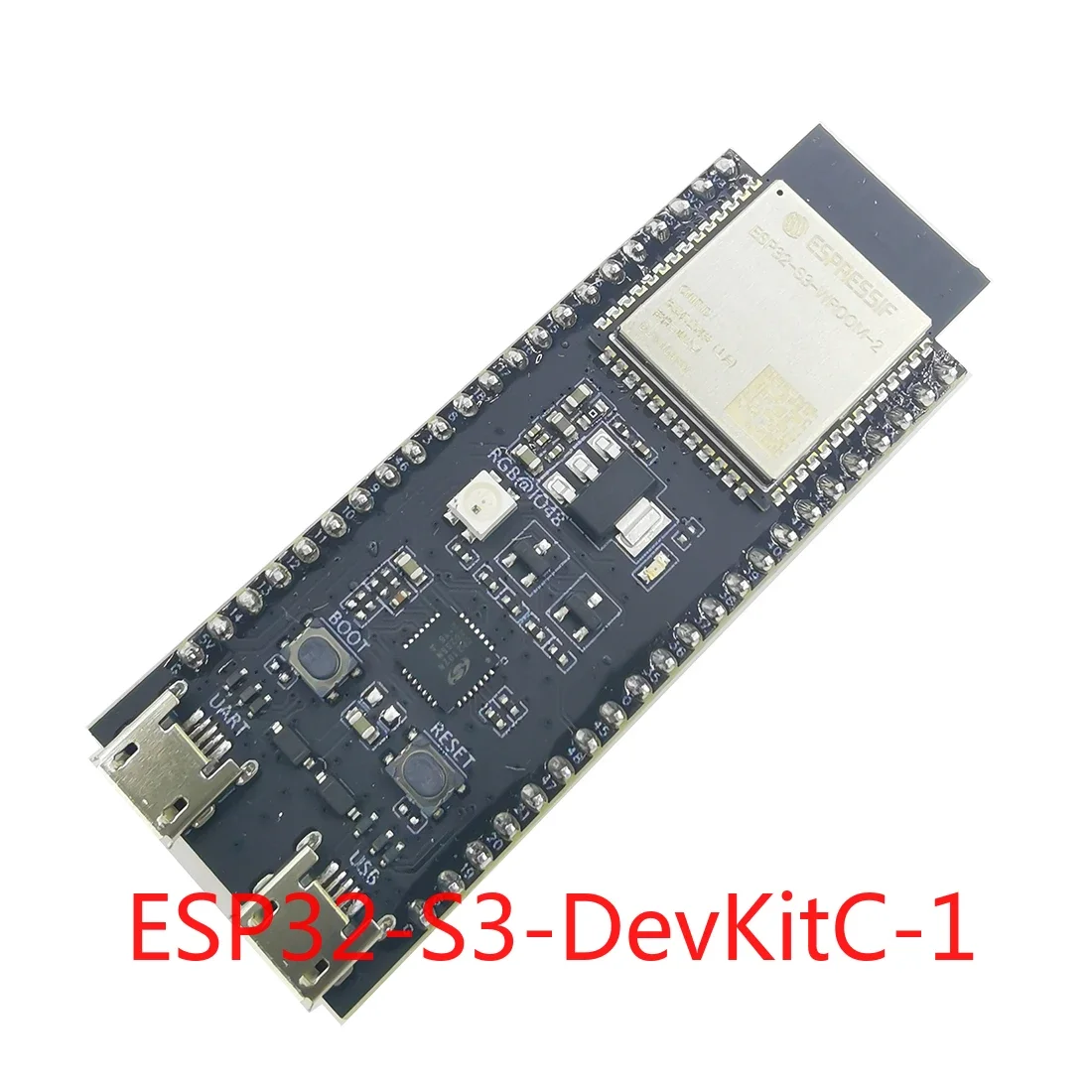

ESP32-S3-DevKitC-1 - frontal
Componente clave
Descripción
ESP32-S3-WROOM-1/1U
ESP32-S3-WROOM-1
y ESP32-S3-WROOM-1U son dos potentes MCU Wi-Fi genéricos + Bluetooth LE
módulos que tienen un rico conjunto de periféricos.Proporcionan aceleración para
cargas de trabajo de procesamiento de señales y computación de redes neuronales.ESP32-S3-WROOM-1
Viene con una antena PCB.ESP32-S3-WROOM-1U viene con una antena externa
conector.
5 V a 3,3 V LDO
Cabectores de pines
Todo disponible
Los pines GPIO (excepto el bus SPI para flash) están divididos en el pin
cabezales en la placa para facilitar la interfaz y programación.Para más detalles,
por favor vea.
Puerto USB a UART
Un puerto micro-USB
Se utiliza para suministro de energía a la placa, para aplicaciones intermitentes al chip, como
así como para la comunicación con el chip a través del puente USB a UART integrado.
Botón de arranque
Botón de descarga.
Mantener presionadoBotay luego presionandoRestablecer
Botón de reinicio
ESP32-S3
Interfaz USB OTG de velocidad completa, compatible con la especificación USB 1.1.El
La interfaz se utiliza para suministrar energía a la placa, para aplicaciones intermitentes para
el chip, para la comunicación con el chip mediante protocolos USB 1.1.
para depuración JTAG.
LED RGB
·ESP32-S3-DevKitC-1
·Cable USB 2.0 (Estándar A a Micro-B)
·Computadora que ejecuta Windows, Linux o macOS
Nota
Asegúrese de utilizar un cable USB adecuado.
Algunos cables son solo para cargar y no proporcionan las líneas de datos necesarias ni
Trabajo para programar las placas.
Conecte la placa con la computadora
usandoPuerto USB a UART.Conexión usandoPuerto USB ESP32-S3es
no completamente implementado en software.En pasos posteriores,Puerto USB a UART
Por favor continúe con,
donde sección
Pedidos al por menor
Si solicitas algunas muestras, cada placa
viene en un paquete individual en una bolsa antiestática o en cualquier embalaje.
dependiendo de su minorista.
Para pedidos minoristas, vaya a.
Para pedidos al por mayor, vaya a.

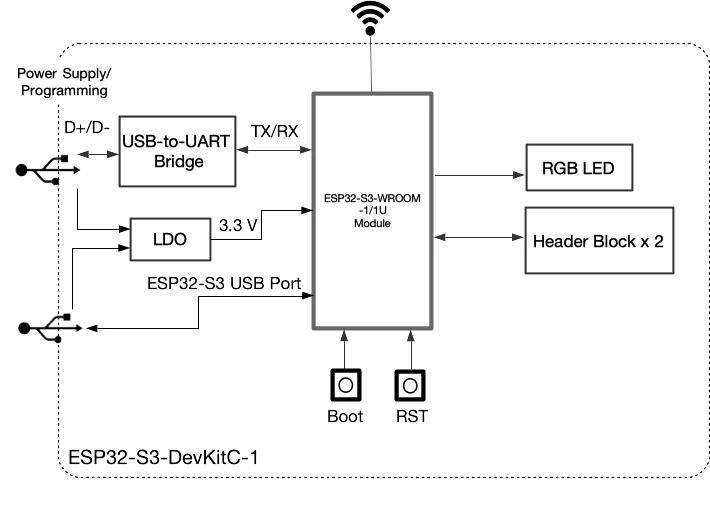

Diagrama de bloques
ESP32-S3-DevKitC-1 (haga clic para ampliar)
·
·Pines de 5V y G (GND)
·Pines 3V3 y G (GND)
Bloque de cabecera
Las dos tablas siguientes proporcionan laNombreyFunciónde
los pines a ambos lados del tablero (J1 y J3).Se muestran los nombres de los pines.
en.La numeración es la misma que en el(PDF).
J1
No.
Nombre
Tipo
Función
1
3V3
P
2
3V3
P
3
RST
yo
EN
4
4
E/S/T
5
5
E/S/T
6
6
E/S/T
7
7
E/S/T
8
15
E/S/T
9
16
E/S/T
10
17
E/S/T
11
18
E/S/T
12
8
E/S/T
13
3
E/S/T
14
46
E/S/T
GPIO46
15
9
E/S/T
16
10
E/S/T
17
11
E/S/T
18
12
E/S/T
19
13
E/S/T
20
14
E/S/T
21
5V
P
Fuente de alimentación de 5 V
22
G
G
Tierra
J3
No.
Nombre
Tipo
Función
1
G
G
Tierra
2
TX
E/S/T
3
RX
E/S/T
4
1
E/S/T
5
2
E/S/T
6
42
E/S/T
MTMS, GPIO42
7
41
E/S/T
8
40
E/S/T
9
39
E/S/T
10
38
E/S/T
11
37
E/S/T
12
36
E/S/T
13
35
E/S/T
14
0
E/S/T
RTC_GPIO0, GPIO0
15
45
E/S/T
GPIO45
16
48
E/S/T
17
47
E/S/T
18
21
E/S/T
19
20
E/S/T
20
19
E/S/T
21
G
G
Tierra
22
G
G
Tierra
Para descripción de los nombres de las funciones,
por favor consulte(PDF).
Pin Layou

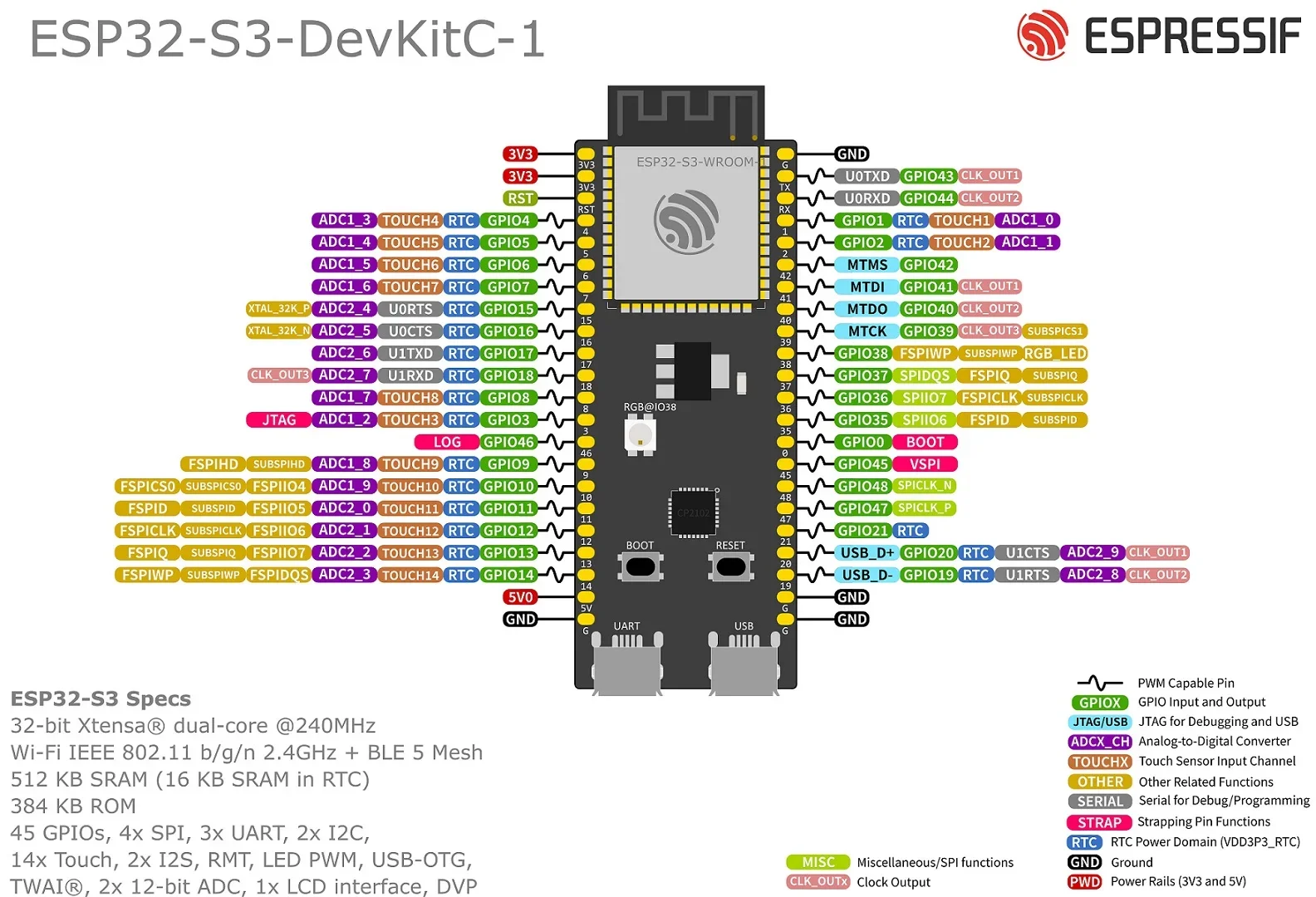

Diseño de pines ESP32-S3-DevKitC-1 (haga clic para ampliar)
·(PDF)
·(PDF)
·(PDF)
·(PDF)
·(PDF)
·(DXF)
- Puedes verlo conen línea
Para obtener más documentación de diseño para el
Tablero, por favor contáctenos en
