Descripción
Características:
1. La Placa de desarrollo de nivel de entrada está equipada con BTR de bajo consumo y módulo de modo dual IEEE 802.15.4 y es una placa de desarrollo de nivel de entrada equipada con un módulo de baja potencia IEEE 802.15.4.

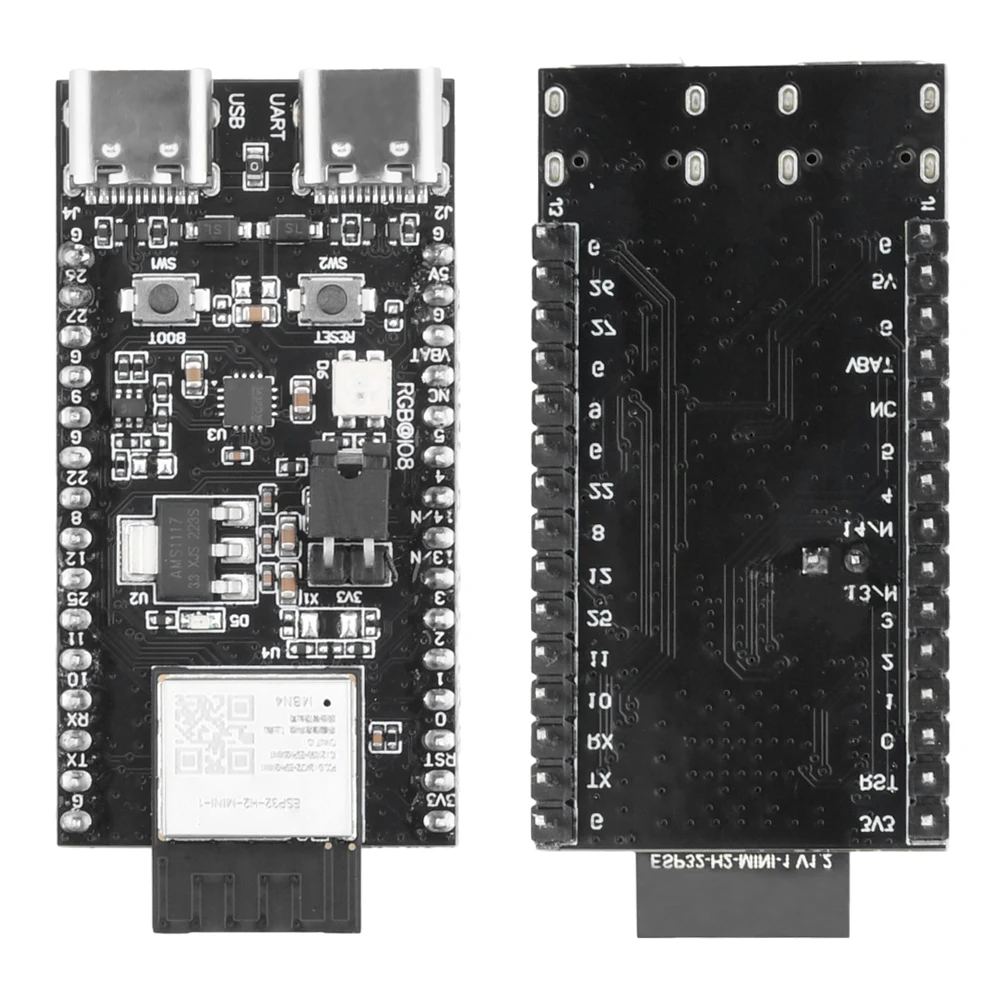

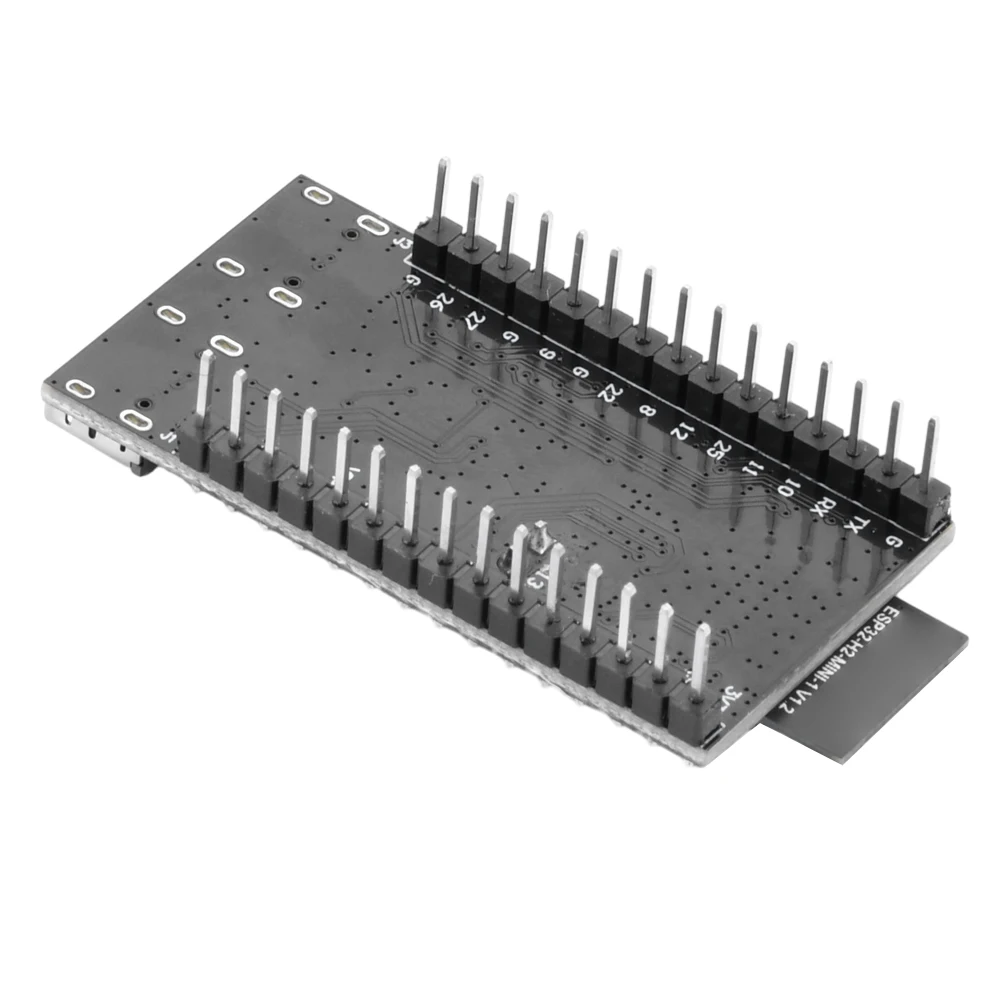

La mayoría de los pines del módulo en la placa se han llevado a los pines en ambos lados de la placa de desarrollo. Los desarrolladores pueden conectar fácilmente varios dispositivos periféricos a través de puentes de acuerdo con las necesidades reales, y también pueden conectar la placa de desarrollo a la placa de pan para su uso.
El ESP32-H2-MIN1-1 está equipado con el chip de La ESP32-H2, que admite múltiples protocolos y es adecuado para varios escenarios de aplicaciones IoT de baja potencia.
4. Con una luz indicadora de alimentación, la luz indicadora se encenderá cuando la placa de desarrollo esté conectada a una fuente de alimentación USB.
5. Admite tres métodos de suministro de energía para un uso más conveniente.
Parámetro:
ESP32-H2-MINI-1: el producto está equipado con el chip de La ESP32-H2 e integra un receptor de 2,4 GHz compatible con la tecnología BTand IEEE 802.15.4 de baja potencia. Admite protocolos como BT5 (LE), BTmesh, Zigbee, Thread y Matter, y es adecuado para varios escenarios de aplicaciones de IoT de baja potencia.

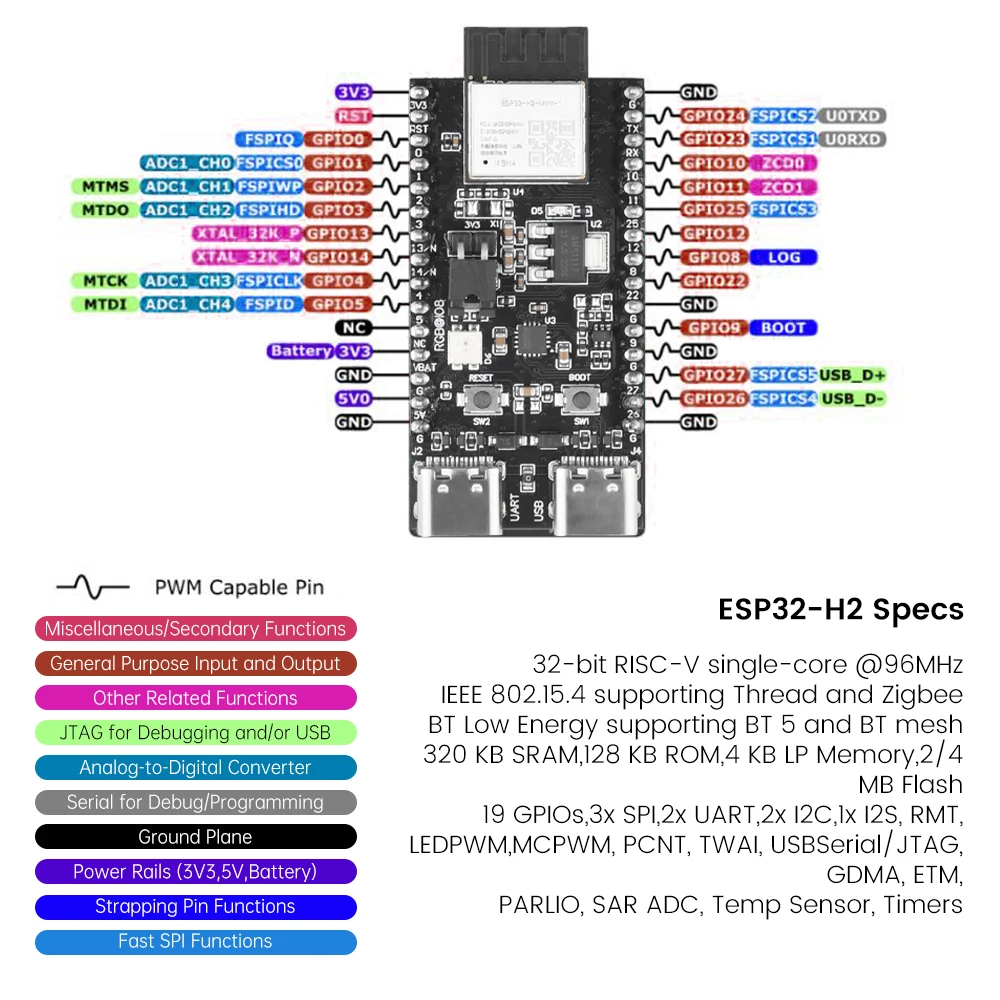

Disposición de pines: Todos los pines GPIO disponibles (excepto el bus SPI rápido) se han llevado a la disposición de pines de la placa de desarrollo.
Luz indicadora de alimentación de 3,3 V: después de que la placa de desarrollo esté conectada a una fuente de alimentación USB, esta luz indicadora se encenderá.
5V a 3,3 V LDO: convertidor de potencia, Entrada 5V, salida 3,3 V
Puente USB a UART: Puente USB a UART de un solo chip que puede proporcionar una velocidad de transferencia de hasta 3Mbps.
Interfaz USB Tipo-C: La interfaz USB Tipo-C del chip de La ESP32-H2 admite el modo USB 2,0 de velocidad completa, con una velocidad máxima de transferencia de datos de 12Mbps (tenga en cuenta que esta interfaz no admite el modo de transferencia de alta velocidad de 480 Mbps).

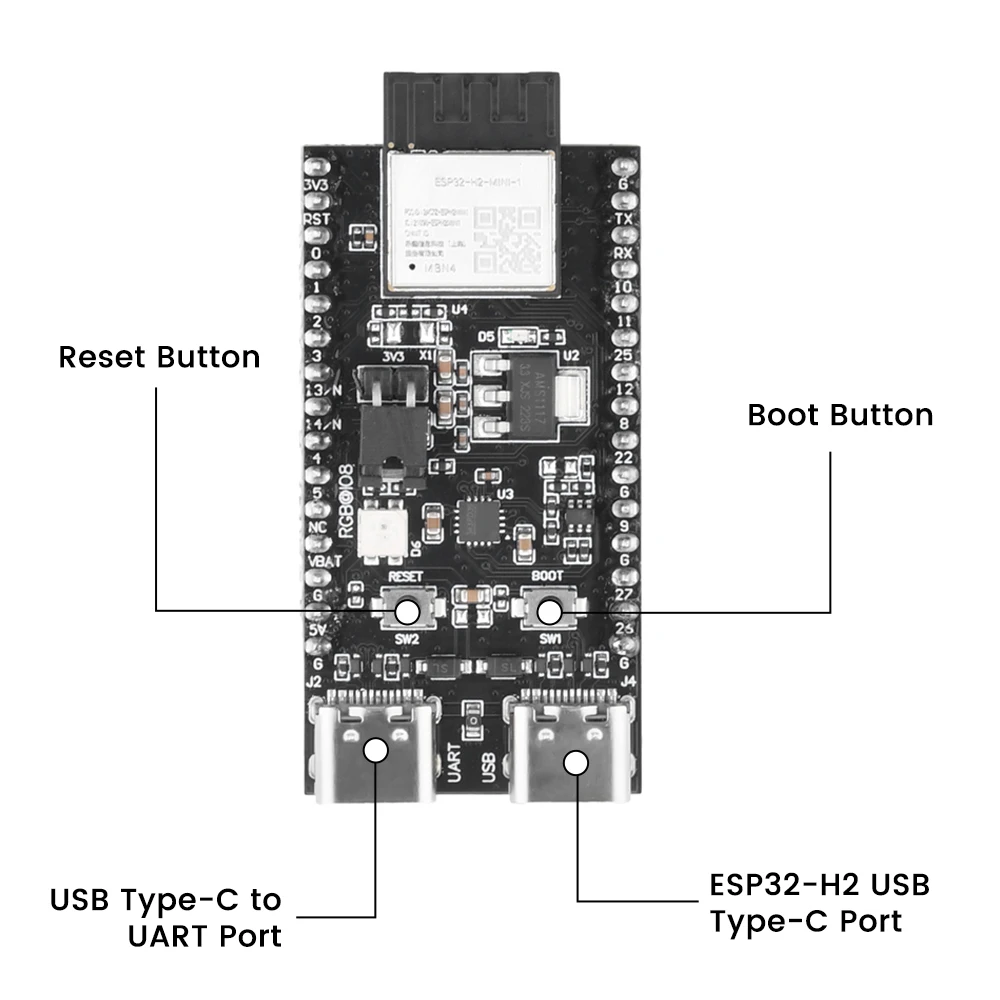

Tecla de arranque: botón de descarga, mantenga presionada la tecla de arranque mientras presiona la tecla de reinicio para ingresar al modo de "Descarga de Firmware" y descargue el firmware a través del puerto serie.
Botón de reinicio: botón de Reinicio.
Interfaz USB Tipo-C a UART: se puede utilizar como interfaz de alimentación para placas de desarrollo o como interfaz de comunicación, comunicándose con chips a través de un puente USB a UART integrado.
LED RGB: Diodo emisor de luz RGB, impulsado por GPIO8.
J5: Se utiliza para medir la corriente, consulte el capítulo para obtener detalles sobre la medición de la corriente.
Puede elegir uno de los siguientes tres métodos de alimentación para alimentar la placa de desarrollo:
1. Fuente de alimentación de interfaz USB tipo C a UART (predeterminada)
Fuente de alimentación de PIN 2,5 V y G (GND)
Fuente de alimentación pin 3.3V3 y G (GND)
El paquete incluye
1 Placa de desarrollo
