Descripción
Marca: Espressif
Introducción:
ESP32-WROOM-32U y ESP32-WROOM-32D son universales
El módulo MCU Wi-Fi+BT+BLE, potente y versátil, se puede utilizar para sensores de baja potencia.
Tareas de red y exigentes como codificación de voz, transmisión de audio y decodificación de MP3.
A diferencia del ESP32-WROOM-32D, el ESP32-WROOM-32U está integrado.
Una cuna U.FL.
ESP32-WROVER-B es un módulo MCU universal Wi-Fi+BT+BLE con potentes funciones
Grande, versátil, se puede utilizar en redes de sensores de bajo consumo y tareas exigentes como codificación de voz,
Transmisión de audio y decodificación de MP3, etc.
ESP32-WROVER-B tiene dos módulos, uno con antena integrada de PCB y el otro
Utilice una antena IPX.El módulo ESP32-WROVER-B está configurado con flash SPI de 4 MB y
8 MB SPI P-S-R-A-M.
SP32-WROVER es un módulo universal Wi-Fi+BT+BLEMCU con potentes funciones.
Amplia gama de aplicaciones para redes de sensores de bajo consumo y tareas exigentes como codificación de voz y audio.
Decodificación de flujos y MP3, etc.
ESP32-WROVER tiene dos módulos, uno con antena integrada de PCB y el otro con
Antena IPX.El ESP32-WROVER está configurado con flash SPI de 4 MB y P-S-R-A-M SPI de 8 MB.
Características:
El módulo integra Bluetooth tradicional, Bluetooth de bajo consumo y Wi-Fi para una amplia gama de usos: Wi-Fi admite una amplia gama de conexiones de comunicación y conexión directa a Internet a través de un enrutador;Bluetooth permite a los usuarios conectarse a un teléfono móvil o transmitir BLE Beacon para detectar señales.La corriente de reposo del chip ESP32 es inferior a 5 μA, lo que lo hace adecuado para dispositivos electrónicos portátiles que funcionan con baterías.El módulo admite velocidades de datos de hasta 150 Mbps y una potencia de salida de antena de 20 dBm para una comunicación inalámbrica máxima.Como resultado, este módulo tiene especificaciones líderes en la industria y funciona bien en términos de alta integración, distancia de transmisión inalámbrica, consumo de energía y conectividad de red.

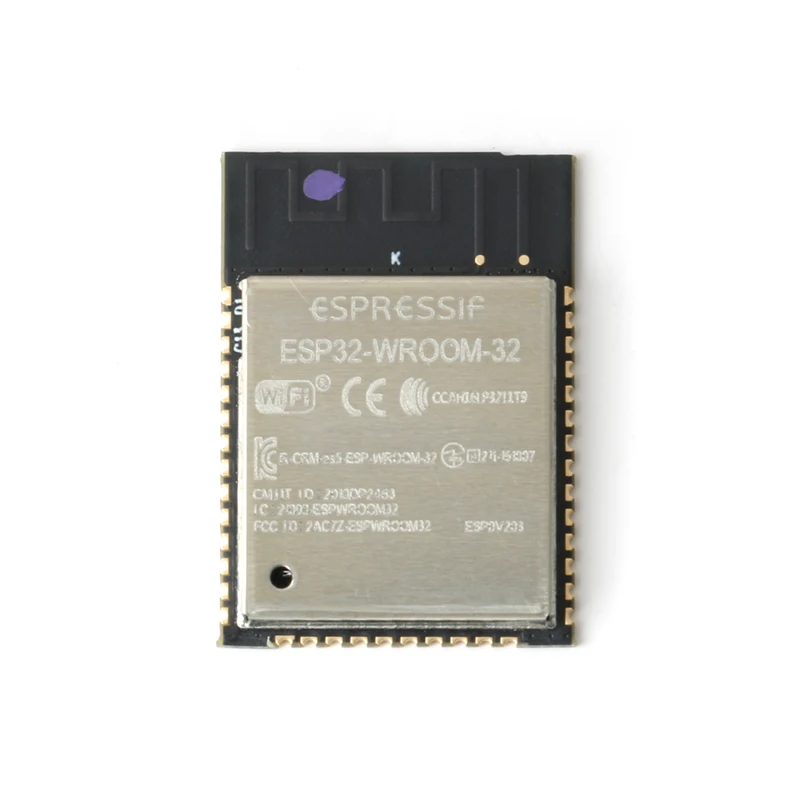

ESP-WROOM-32
Introducción:
1.ESP32 es una solución de un solo chip que integra 2.Modo dual Wi-Fi y Bluetooth de 4 GHz, utilizando el proceso de 40 nm de potencia ultrabaja de TSMC.Rendimiento de potencia óptimo, rendimiento de RF, estabilidad, versatilidad y confiabilidad para una amplia gama de aplicaciones y diferentes requisitos de energía.
2.ESP32 está diseñado para dispositivos móviles, electrónica portátil y aplicaciones de Internet de las cosas (IoT).Como chip líder de baja potencia de la industria, ESP32 tiene funciones de resolución fina como compensación de reloj, modos de ahorro de energía y escala dinámica de voltaje.Por ejemplo, en un escenario de aplicación de Hub de sensores IoT de bajo consumo, ESP32 solo se despertará periódicamente en ciertas condiciones.El ciclo de trabajo bajo puede hacer
3. El consumo de energía del chip ESP32 alcanza un valor pequeño.La potencia de salida del amplificador de potencia RF también se puede ajustar para lograr la distancia de comunicación, la velocidad de datos y el consumo de energía más equilibrados.
4. ESP32 está diseñado para dispositivos móviles, electrónica portátil y aplicaciones de Internet de las cosas (IoT).Como chip líder de baja potencia de la industria, ESP32 tiene funciones de resolución fina como compensación de reloj, modos de ahorro de energía y escala dinámica de voltaje.
5. El consumo de energía del chip ESP32 alcanza un valor pequeño.La potencia de salida del amplificador de potencia RF también se puede ajustar para lograr un equilibrio entre la distancia de comunicación, la velocidad de datos y el consumo de energía.
WiFi:
• 802.11 b/g/n/e/i
• 802.11 n (2,4 GHz) con velocidades de hasta 150 Mbps
• 802.11 e: Mecanismo QoS para tecnología multimedia inalámbrica
• WMM-PS, UAPSD
• Tecnología de agregación de cuadros A-MPDU y A-MSDU
• Respuesta por bloque
• Fragmentación y reorganización
• Monitoreo/escaneo automático de balizaciones
• Funciones de seguridad 802.11 i: autenticación previa y TSN
• Admite cifrado WPA/WPA2/WPA2-Enterprise/WPS
• Modo de estación BSS de infraestructura/modo SoftAP
• Wi-Fi Direct (P2P), descubrimiento P2P, modo P2P GO y administración de energía P2P
• Compatibilidad y certificación UMA
• Diversidad y selección de antenas
Bluetooth:
•Bluetooth v4.2 estándar completo, incluido Bluetooth tradicional (BR/EDR) y Bluetooth de baja energía (BLE)
• Admite Clase 1, Clase 2 y Clase 3 estándar sin amplificador de potencia externo
• Control de potencia de precisión mejorado
• Potencia de salida de hasta + 10 dBm
• Receptor NZIF con sensibilidad de recepción BLE de -98 dBm
• Salto de frecuencia adaptable (AFH)
• HCI estándar basado en interfaz SDIO/SPI/UART
• HCI UART de alta velocidad de hasta 4 Mbps
• Soporte para controlador BT 4.2 y pila de protocolos host
• Protocolo de descubrimiento de servicio (SDP)
• Aplicación de acceso universal (GAP)
• Protocolo de gestión de seguridad (SMP)
• Bluetooth de baja energía
• ATT / GATT
• HID
• Admite todas las aplicaciones Bluetooth de baja energía basadas en GATT
• Protocolo de transferencia de datos de bajo consumo Bluetooth similar al SPP
• Baliza BLE
• A2DP/AVRCP/SPP, HSP/HFP, RFCOMM
• Algoritmos de códec de audio CVSD y SBC
• Picton de Bluetooth y Scatternet

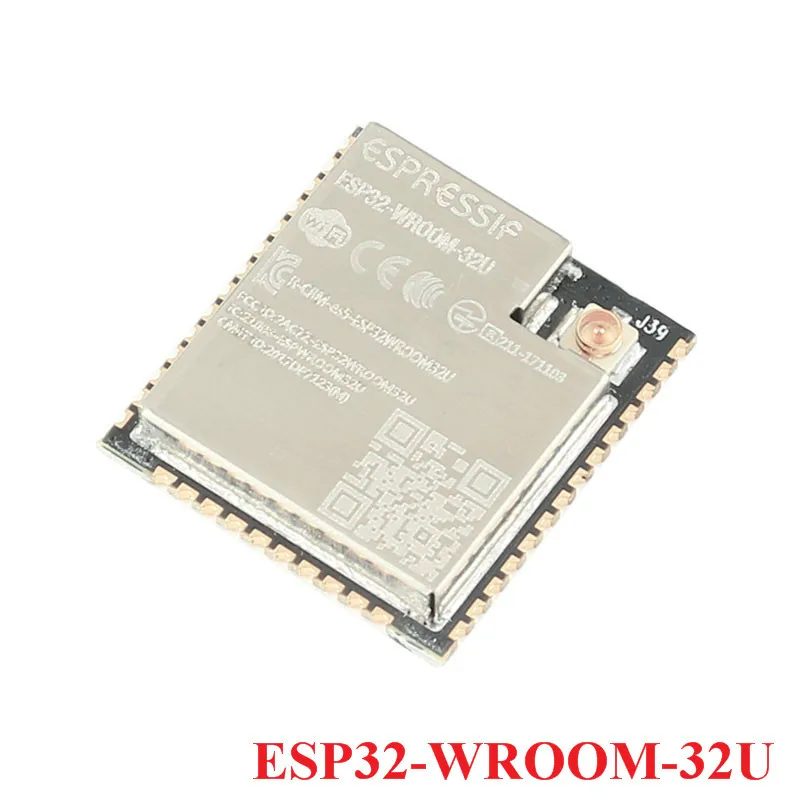

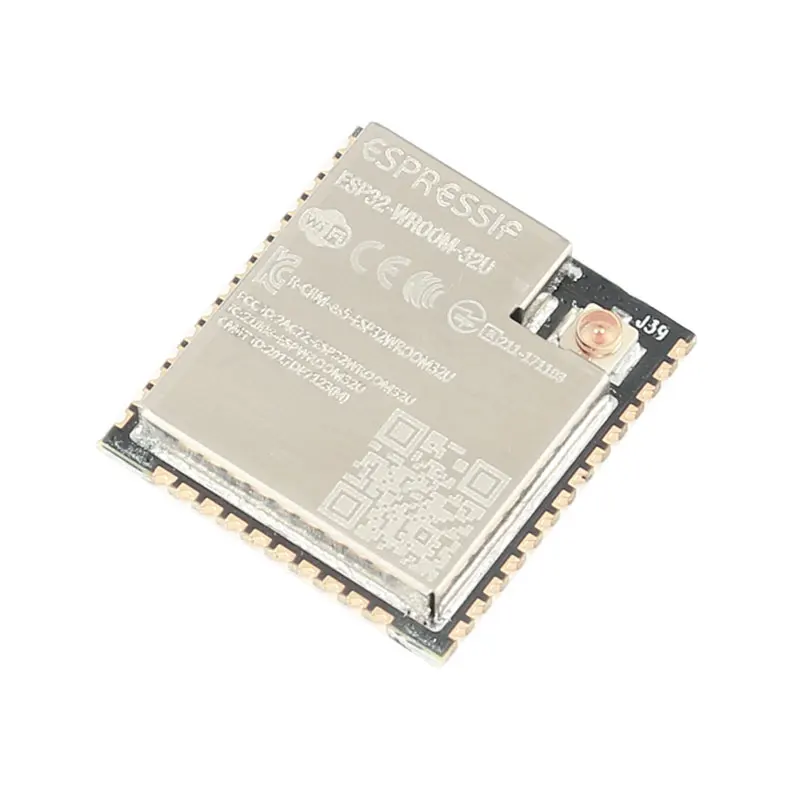

ESP32-WROOM-32U
Chip: ESPG2-DOWD
Flash SPI: 32 Mbit, 3,3 V
Cristal: 40Mhz
Antena: portador U.FL, debe estar equipado con antena IPX
Frecuencia WiFi: 2,4 GHZ ~ 2,5 GHZ
Interfaz: Tarjeta SD, UART. SPI. SDIO. I2C.LED PWM, motor PWM.I2C, IR, contador de pulsos, GPIO, sensor táctil capacitivo, ADC.DAC
Cristal en chip: cristal de 40MHZ
Flash SPI integrado: 4 MB
Voltaje de funcionamiento/voltaje de alimentación: 2,7 V ~ 3,6 V
Corriente de trabajo: promedio: 80 mA
Corriente de alimentación: mínima: 500 mA

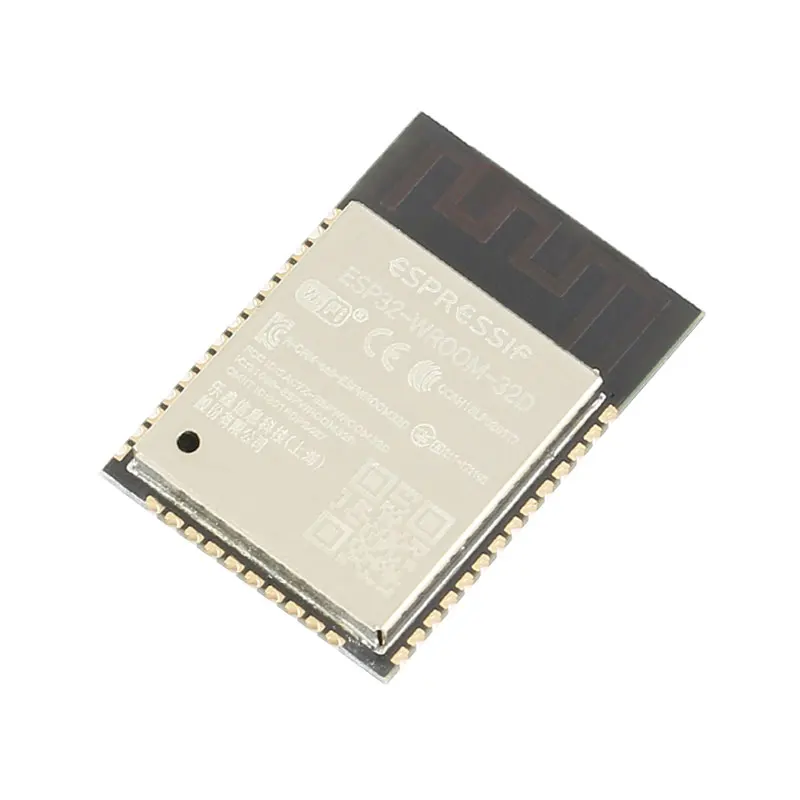

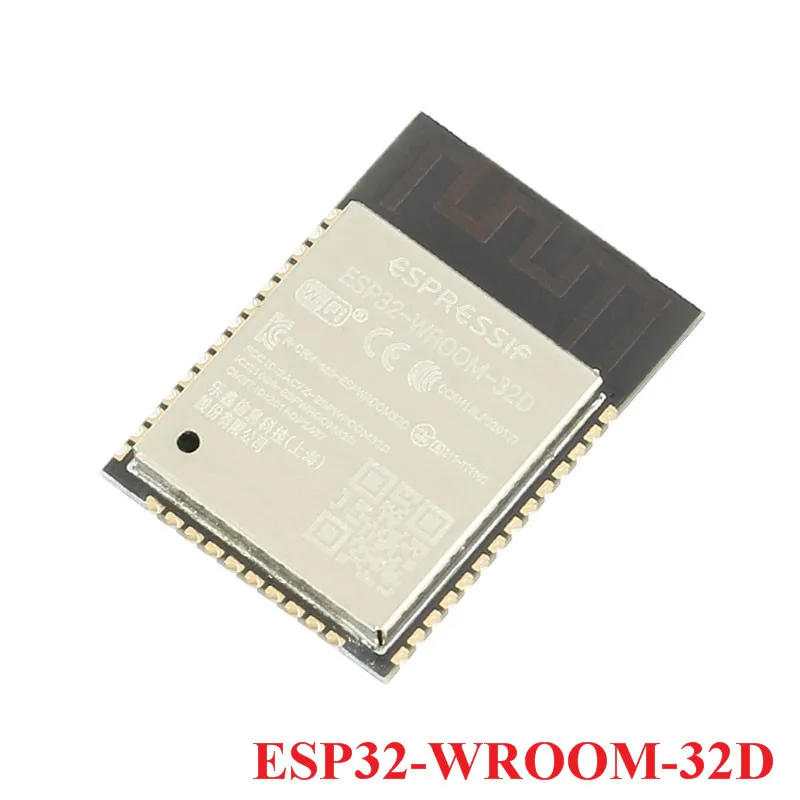

ESP32-WROOM-32D
Chip: ESPG2-DOWD
Flash SPI: 32 Mbit, 3,3 V
Cristal: 40Mhz
Antena: antena integrada
Frecuencia WiFi: 2,4 GHZ ~ 2,5 GHZ
Interfaz: Tarjeta SD, UART. SPI. SDIO. I2C.LED PWM, motor PWM.I2C, IR, contador de pulsos, GPIO, sensor táctil capacitivo, ADC.DAC
Cristal en chip: cristal de 40MHZ
Flash SPI integrado: 4 MB
Voltaje de funcionamiento/voltaje de alimentación: 2,7 V ~ 3,6 V
Corriente de trabajo: promedio: 80 mA
Corriente de alimentación: mínima: 500 mA

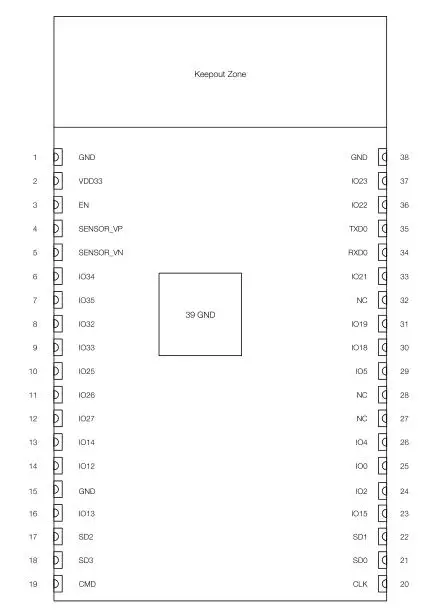

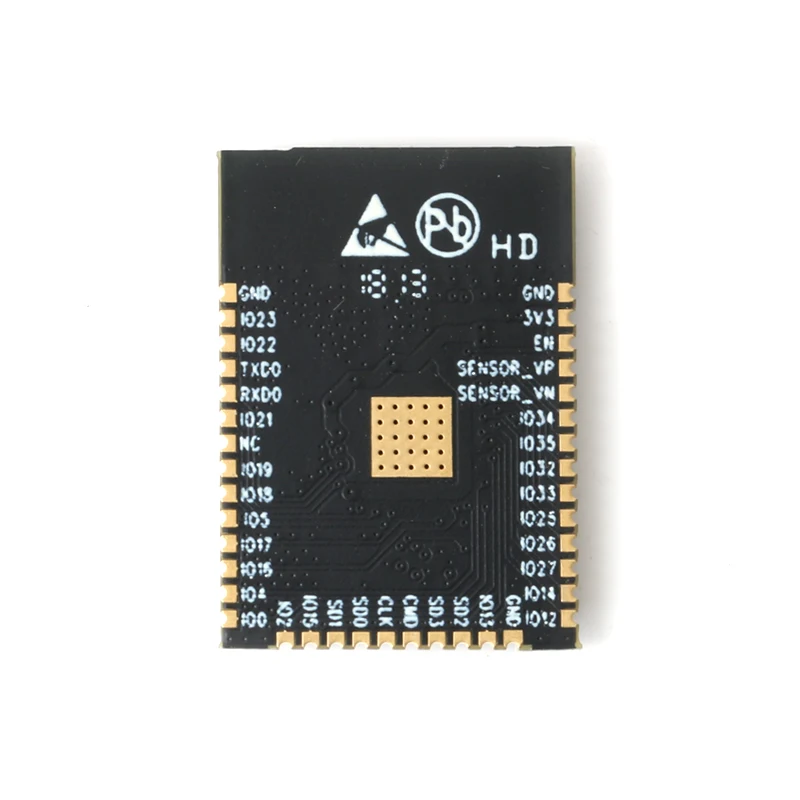

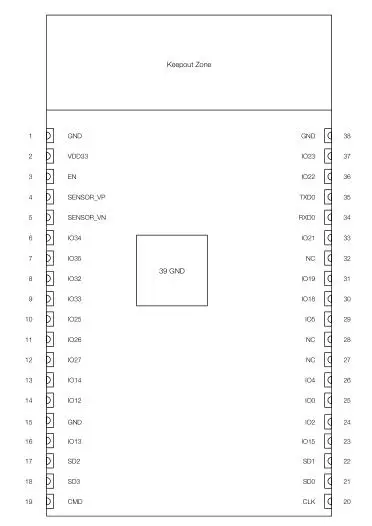

ESP32-WROOM-32U nozona de retención, el diseño de los pines es el mismo que el de ESP32-WROOM-32D

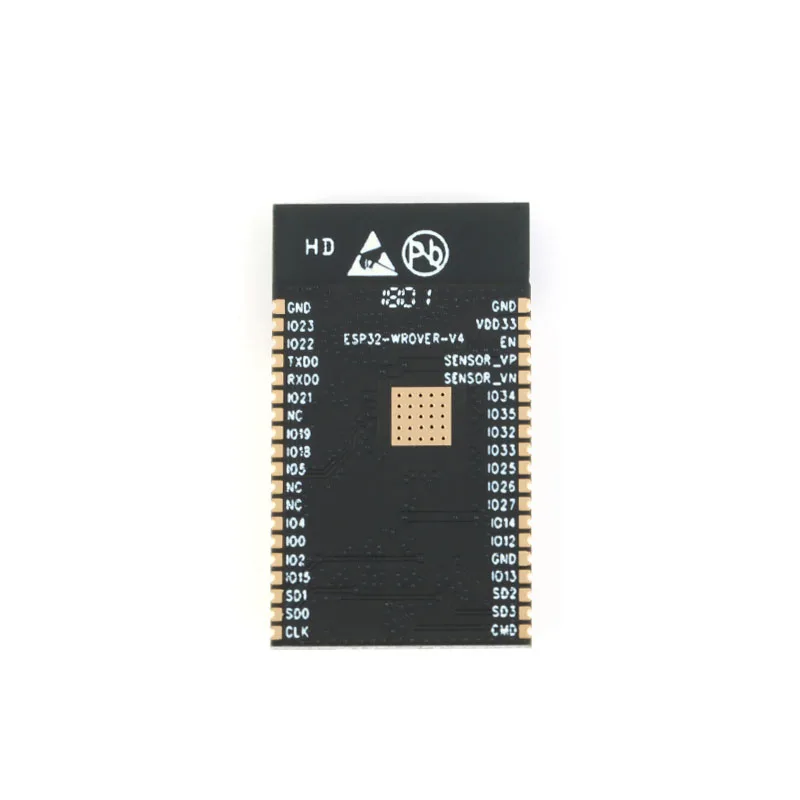

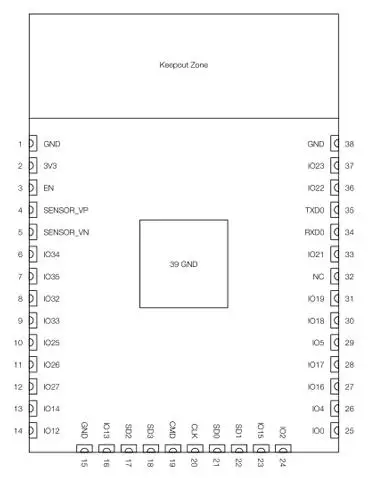

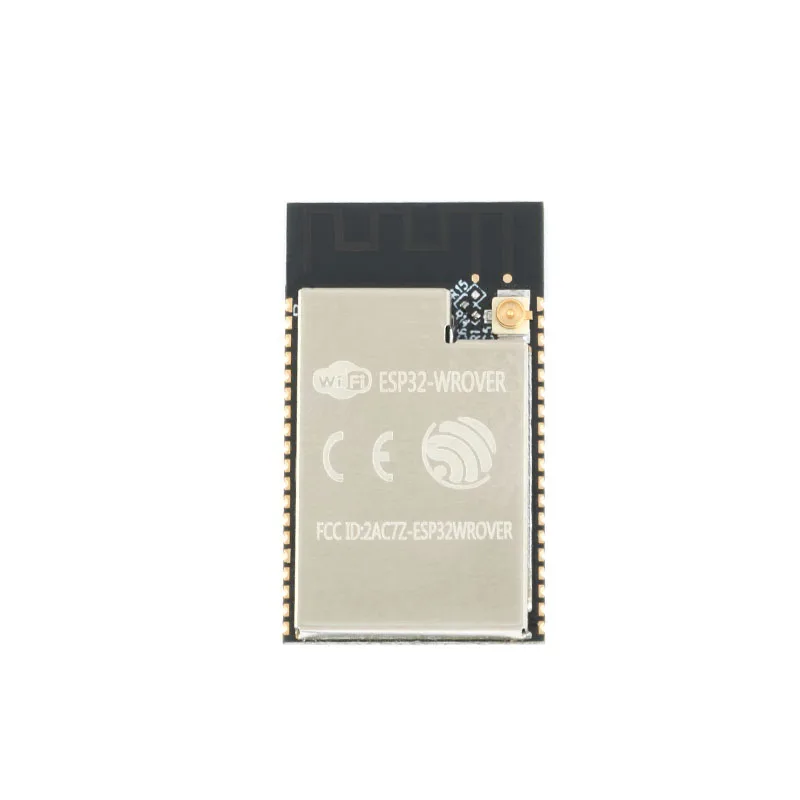

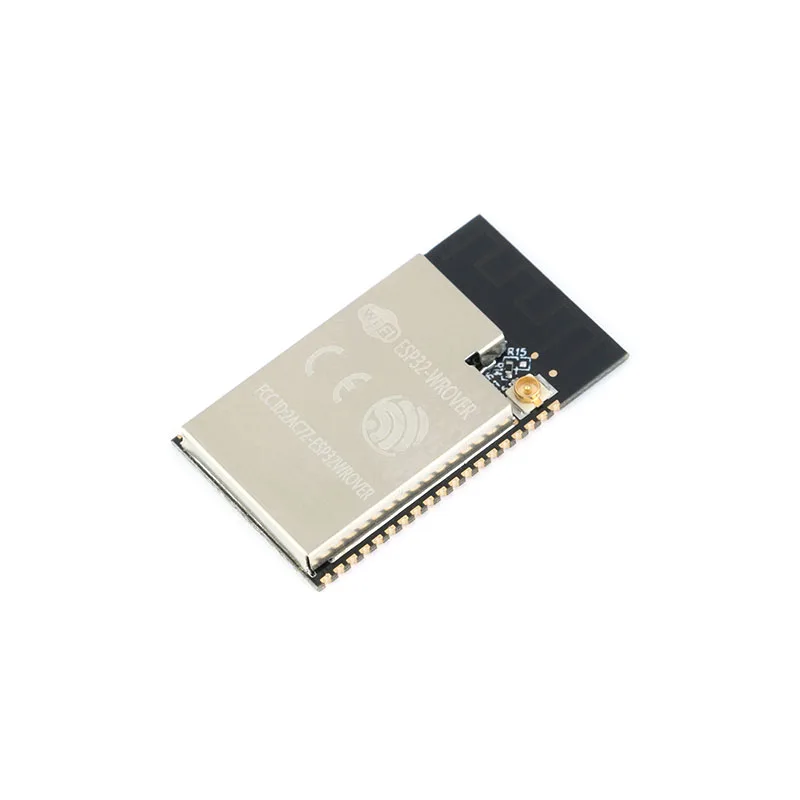

ESP32-WROVER
Introducción del producto:
El ESP32-WROVER es un módulo MCU universal Wi-Fi+BT+BLE que es potente y versátil para redes de sensores de bajo consumo y tareas exigentes como codificación de voz, transmisión de audio y decodificación de MP3.
El ESP32-WROVER es el mismo que el ESP-WROOM-32 con el chip ESP32-D0WDQ6. La diferencia es que el módulo ESP32-WROVER está equipado adicionalmente con un SPI P-S-R-A-M de 32 Mbit. por lo que el ESP32-WROVER viene con flash SPI de 4 MB y P-S-R-A-M de 4 MB.
El ESP32-WROVER utiliza una antena PCB integrada y el ESP32-WROVER-I utiliza una antena IPX.
El chip ESP32-D0WDQ6 es escalable y adaptable.Se pueden controlar dos núcleos de CPU individualmente.La frecuencia del reloj se puede ajustar de 80 MHz a 240 MHz. El usuario puede apagar la alimentación de la CPU y utilizar el coprocesador de bajo consumo para monitorear los cambios en el estado del periférico o si ciertos análogos exceden el umbral.El ESP32 también integra una amplia gama de periféricos que incluyen sensores táctiles capacitivos, sensores Hall, amplificadores de bajo sensor de ruido, interfaces de tarjetas SD, interfaces Ethernet, SPI de alta velocidad, UART, I2S e I2C.
ESP32-WROVER
Frecuencia WiFi: 2,4 GHZ ~ 2,5 GHZ
Interfaz: Tarjeta SD, UART. SPI. SDIO. I2C.LED PWM, motor PWM.I2C, IR, contador de pulsos, GPIO, sensor táctil capacitivo, ADC.DAC
Cristal en chip: cristal de 40MHZ
Flash SPI integrado: 4 MB
P-S-R-A-M integrado: 8 MB
Voltaje de funcionamiento/voltaje de alimentación: 2,3 V ~ 3,6 V
Corriente de trabajo: promedio: 80 mA
Corriente mínima de suministro: 500 mA
ESP32-WROVER-I

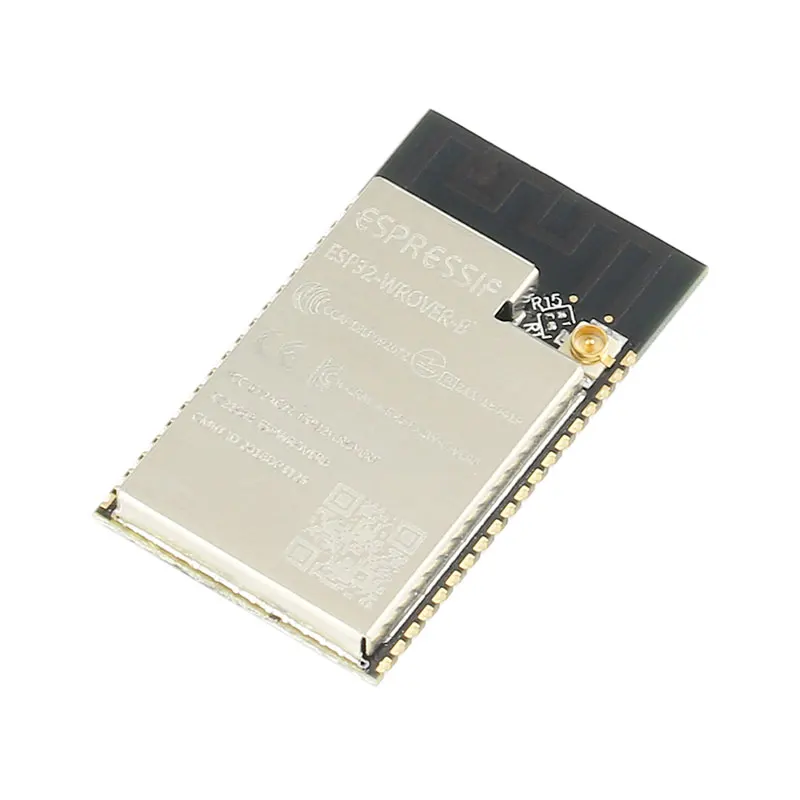

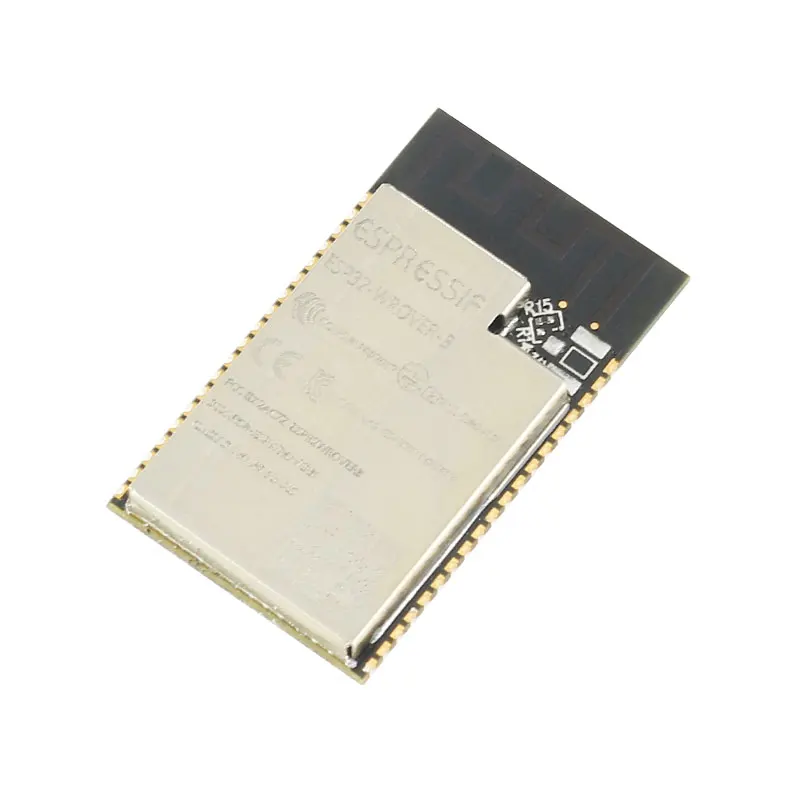

ESP32-WROVER-B
Chip: ESPG2-DOWD
Flash: 4 MB
P-S-R-A-M : 8 MB
Frecuencia WiFi: 2,4 GHZ ~ 2,5 GHZ
Interfaz: Tarjeta SD, UART. SPI. SDIO. I2C.LED PWM, motor PWM.I2C, IR, contador de pulsos, GPIO, sensor táctil capacitivo, ADC.DAC
Cristal en chip: cristal de 40MHZ
Flash SPI integrado: 4 MB
P-S-R-A-M integrado: 8 MB
Voltaje de funcionamiento/voltaje de alimentación: 2,7 V ~ 3,6 V
Corriente mínima de suministro: 500 mA
ESP32-WROVER-IB
Chip: ESPG2-DOWD
Flash: 4 MB
P-S-R-A-M : 8 MB
Frecuencia WiFi: 2,4 GHZ ~ 2,5 GHZ
Interfaz: Tarjeta SD, UART. SPI. SDIO. I2C.LED PWM, motor PWM.I2C, IR, contador de pulsos, GPIO, sensor táctil capacitivo, ADC.DAC
Cristal en chip: cristal de 40MHZ
Flash SPI integrado: 4 MB
P-S-R-A-M integrado: 8 MB
Voltaje de funcionamiento/voltaje de alimentación: 2,7 V ~ 3,6 V
Corriente mínima de suministro: 500 mA

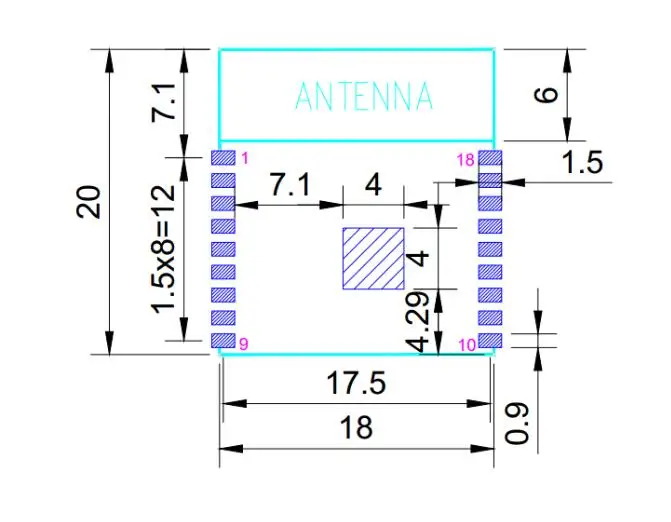

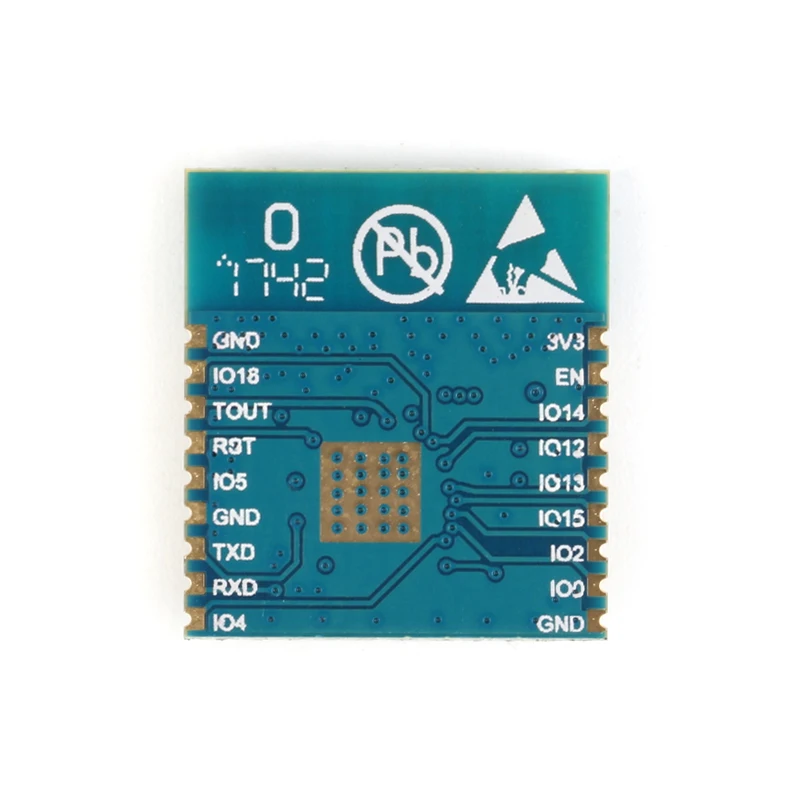

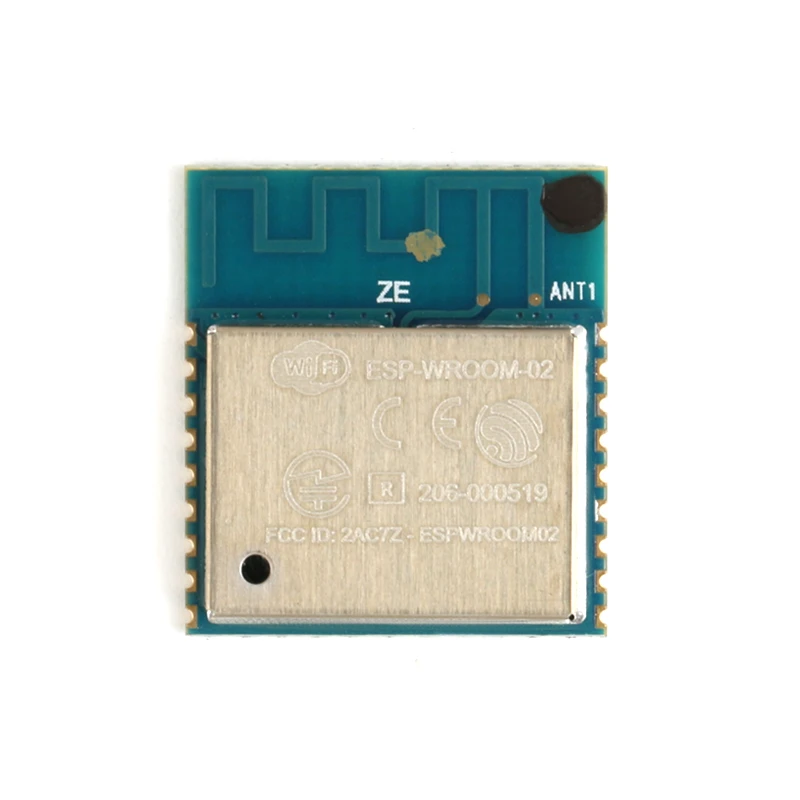

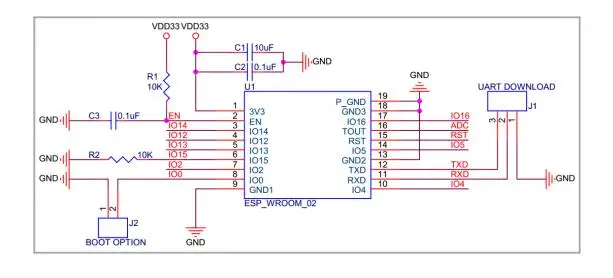

ESP-WROOM-02
Módulo ESP-WROOM-02 integrado al chip RF ESP8266EX.ESP8266EX tiene un procesador RISC de 32 bits Tensilica L106 de consumo ultrabajo incorporado con velocidad de reloj de CPU de hasta 160 MHz para sistema operativo en tiempo real (RTOS) y MAC/BB/RF/PA/LNA Wi-Fi integrado, compatible con el estándar IEEE802.11 protocolo b/g/n, pila completa de protocolos TCP/IP.Los usuarios pueden utilizar este módulo para agregar capacidades de red a dispositivos existentes o para construir controladores de red separados.Se puede dejar hasta el 80% de la potencia de procesamiento para la programación y el desarrollo de aplicaciones.Se puede utilizar de forma independiente o como esclavo a otras MCU host.
Parámetros del producto:
Temperatura de trabajo: -40° C ~ 85° C
Voltaje de alimentación: 2,7 V ~ 3,6 V recomendado 3,3 V
El ESP-WROOM-02 utiliza un cristal de 26 MHz.El cristal seleccionado debe tener una precisión de ±10 PPM
El ESP-WROOM-02 está configurado con 4 MB de Flash SPI.Los modos SPI admitidos incluyen: SPI estándar, DIO (E/S dual), DOUT (salida dual), QIO (E/S de cuádruple) y QOUT (salida de cuádruple).
Cuando el ESP8266EX está funcionando en modo Estación, después de conectarse al AP, el usuario puede tener un espacio SRAM de hasta 50 kB en el área de datos Heap+.
