Descripción
https://docs.espressif.com/projects/espressif-esp-dev-kits/zh_CN/latest/esp32c6/esp32-c6-devkitc-1/user_guide.html

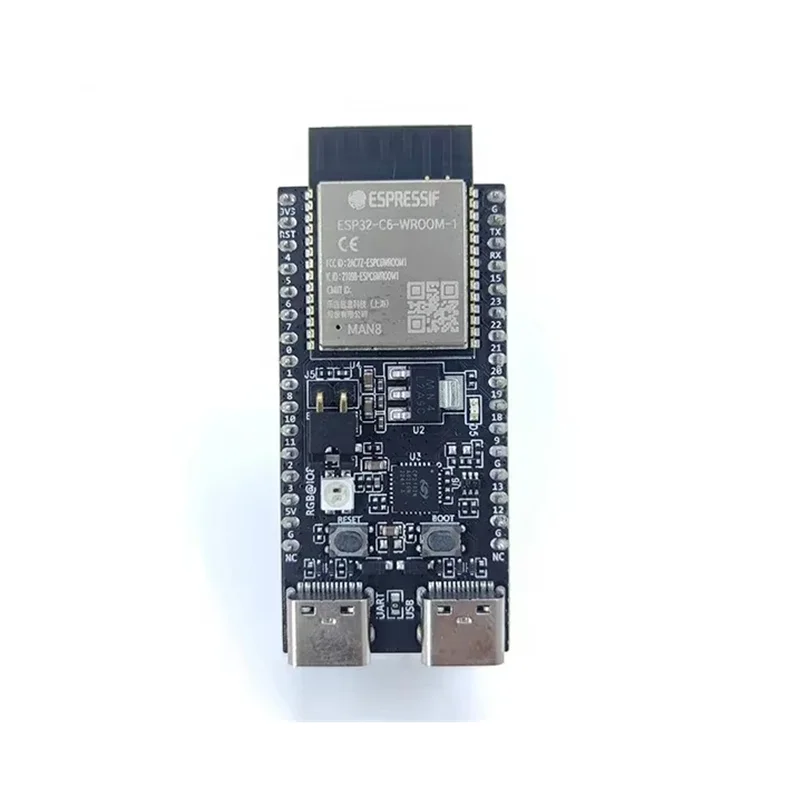

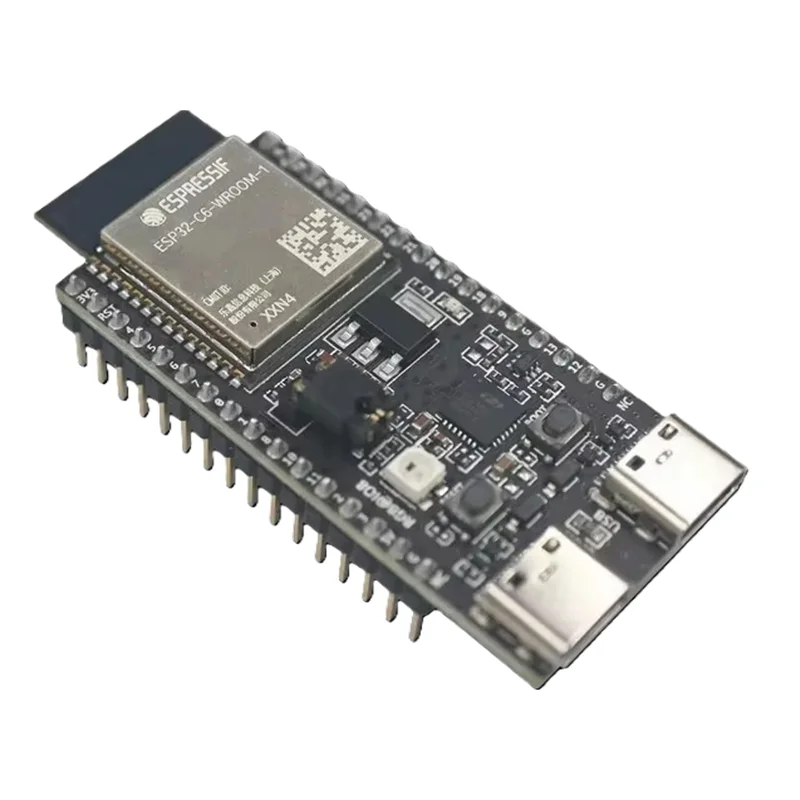

ESP32-C6-DevKitC-1 es una placa de desarrollo de nivel básico basada en, un módulo de uso general con un flash SPI de 8 MB.Esta placa integra funciones completas de Wi-Fi, Bluetooth LE, Zigbee y Thread.
La mayoría de los pines de E/S están divididos en los encabezados de pines en ambos lados para facilitar la interfaz.Los desarrolladores pueden conectar periféricos con cables de puente o montar ESP32-C6-DevKitC-1 en una placa de pruebas.

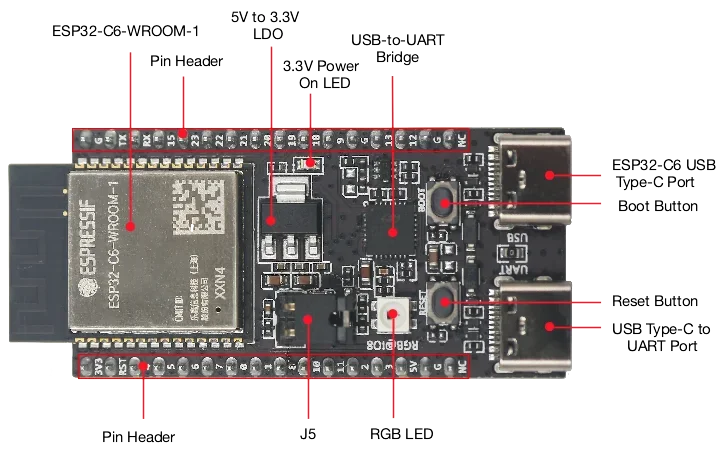

Componente clave
Descripción
ESP32-C6-WROOM-1 o ESP32-C6-WROOM-1U
ESP32-C6-WROOM-1 y ESP32-C6-WROOM-1U son módulos de uso general que admiten Wi-Fi 6 en banda de 2,4 GHz, Bluetooth 5, e IEEE 802.15.4 (Zigbee 3.0 y Thread 1.3).Están construidos alrededor del chip ESP32-C6 y vienen con un flash SPI de 8 MB.ESP32-C6-WROOM-1 utiliza una antena PCB integrada, mientras que ESP32-C6-WROOM-1U utiliza un conector de antena externo.Para más información, consulte.
Encabezado de pin
Todos los pines GPIO disponibles (excepto el bus SPI para flash) están divididos en los encabezados de pines de la placa.
5 V a 3,3 V LDO
Regulador de potencia que convierte una alimentación de 5 V en una salida de 3,3 V.
LED de encendido de 3,3 V
Se enciende cuando la alimentación USB está conectada a la placa.
Puente USB a UART
El chip puente único de USB a UART proporciona velocidades de transferencia de hasta 3 Mbps.
Puerto USB tipo C ESP32-C6
El puerto USB tipo C del chip ESP32-C6 compatible con USB 2.0 de máxima velocidad.Es capaz de alcanzar una velocidad de transferencia de hasta 12 Mbps (tenga en cuenta que este puerto no admite el modo de transferencia de alta velocidad más rápido de 480 Mbps).Este puerto se utiliza para suministro de energía a la placa, para aplicaciones de flash al chip, para comunicación con el chip mediante protocolos USB, así como para depuración JTAG.
Botón de arranque
Botón de descarga.Mantener presionadoBotay luego presionandoRestablecerinicia el modo de descarga de firmware para descargar firmware a través del puerto serie.
Botón de reinicio
Presione este botón para reiniciar el sistema.
Puerto USB tipo C a UART
Se utiliza para suministro de energía a la placa, para aplicaciones de actualización al chip, así como para la comunicación con el chip ESP32-C6 a través del puente USB a UART integrado.
LED RGB
LED RGB direccionable, impulsado por GPIO8.
J5
Utilizado para medición actual.Ver detalles en Sección.
