Descripción
Características del producto:

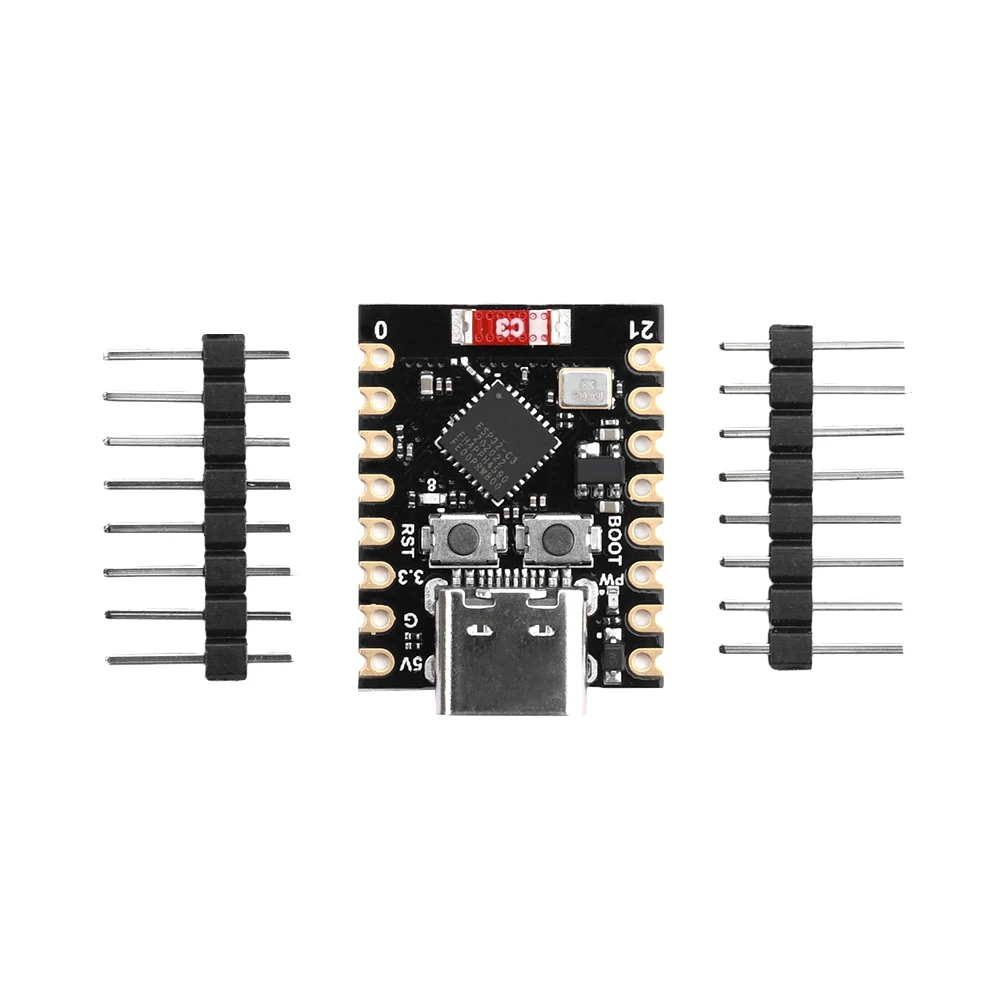

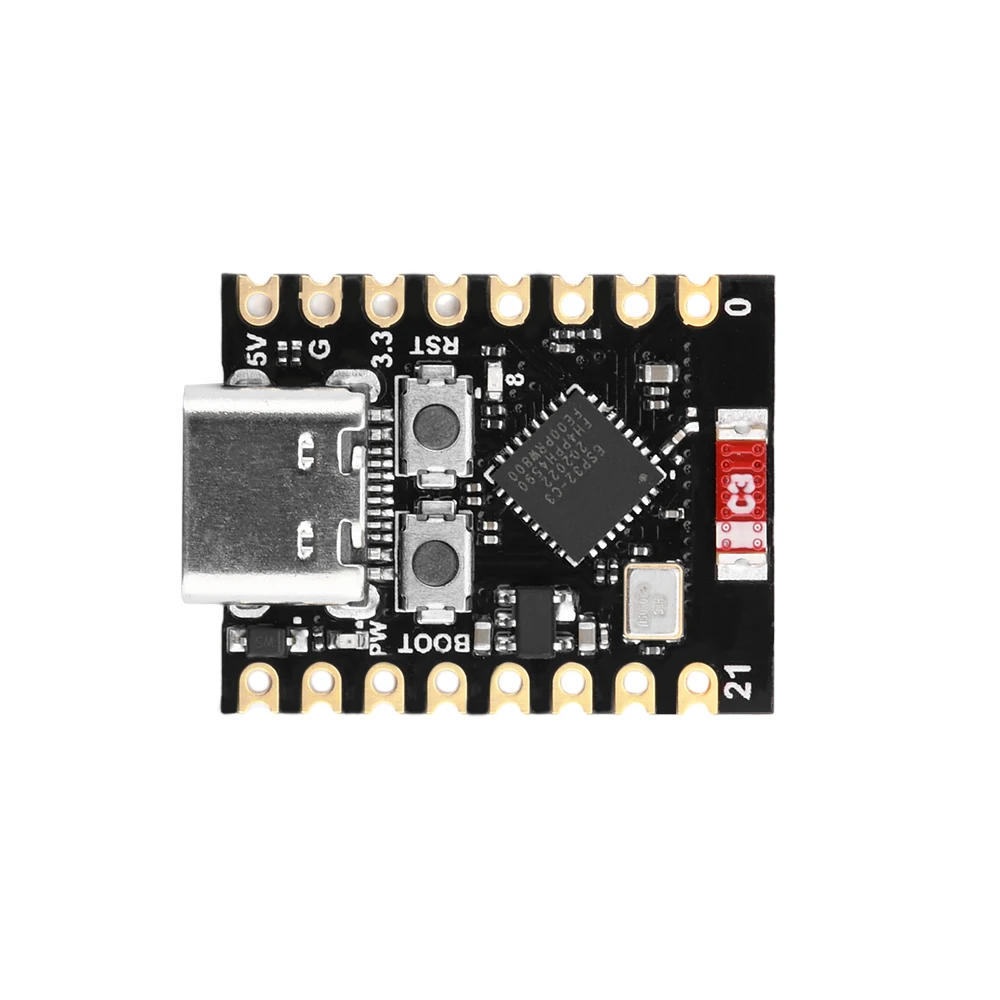

1.El ESP32C3 SuperMini es una mini placa de desarrollo de IoT basada en el chip de modo dual Espressif ESP32-C3 WiFi/Bluetooth.
2.El ESP32-C3 es una CPU RISC-V de 32 bits con FPU (unidad de punto flotante), capaz de realizar operaciones de precisión única de 32 bits, ofreciendo potentes capacidades computacionales.
3.Ofrece un excelente rendimiento de RF, compatible con los protocolos IEEE 802.11 b/g/n WiFi y Bluetooth 5 (LE).
4.La placa incluye una antena externa para mejorar la intensidad de la señal para aplicaciones inalámbricas.
5.Presenta un diseño compacto y elegante combinado con un diseño de montaje en superficie de un solo lado.
6.Está equipado con una variedad de interfaces, incluidos 11 pines de E/S digitales que se pueden usar como pines PWM y 4 pines de E/S analógicos que se pueden usar como pines ADC.
7.Admite cuatro interfaces serie: UART, I2C y SPI.
8.La placa también incluye un pequeño botón de reinicio y un botón de modo de gestor de arranque.
9.El ESP32-C3 SuperMini se coloca como una mini placa de desarrollo de IoT rentable, de bajo consumo y de alto rendimiento, adecuada para aplicaciones de IoT de bajo consumo y aplicaciones portátiles inalámbricas.
Especificaciones del producto:
CPU: ESP32-C3, procesador de un solo núcleo RISC-V de 32 bits
Frecuencia de funcionamiento: 160 MHz
Velocidad del reloj: 160 MHz
SRAM: 400 KB
ROM: 374 KB
ADC: 2x ADC SAR de 12 bits, 6 canales
Wi-Fi: protocolo 802.11b/g/n, 2,4 GHz, admite modo Estación, modo SoftAP, modo SoftAP+Station y modo mixto
Bluetooth: BT 5.0
Consumo de energía: Aproximadamente 43 μA en modo de suspensión profunda
Ricos recursos en chip: 400 KB SRAM, 384 KB ROM
Interfaces ricas: 1x I2C, 1x SPI, 2x UART, 11x GPIO (PWM), 4x ADC
Componentes de una sola cara, diseño de montaje en superficie
Factor de forma clásico, adecuado para dispositivos portátiles y proyectos pequeños.
Funciones de seguridad confiables: admite AES-128/256, hash, RSA, HMAC, firmas digitales y arranque seguro con aceleración de hardware de cifrado
LED azul integrado, pin GPIO8

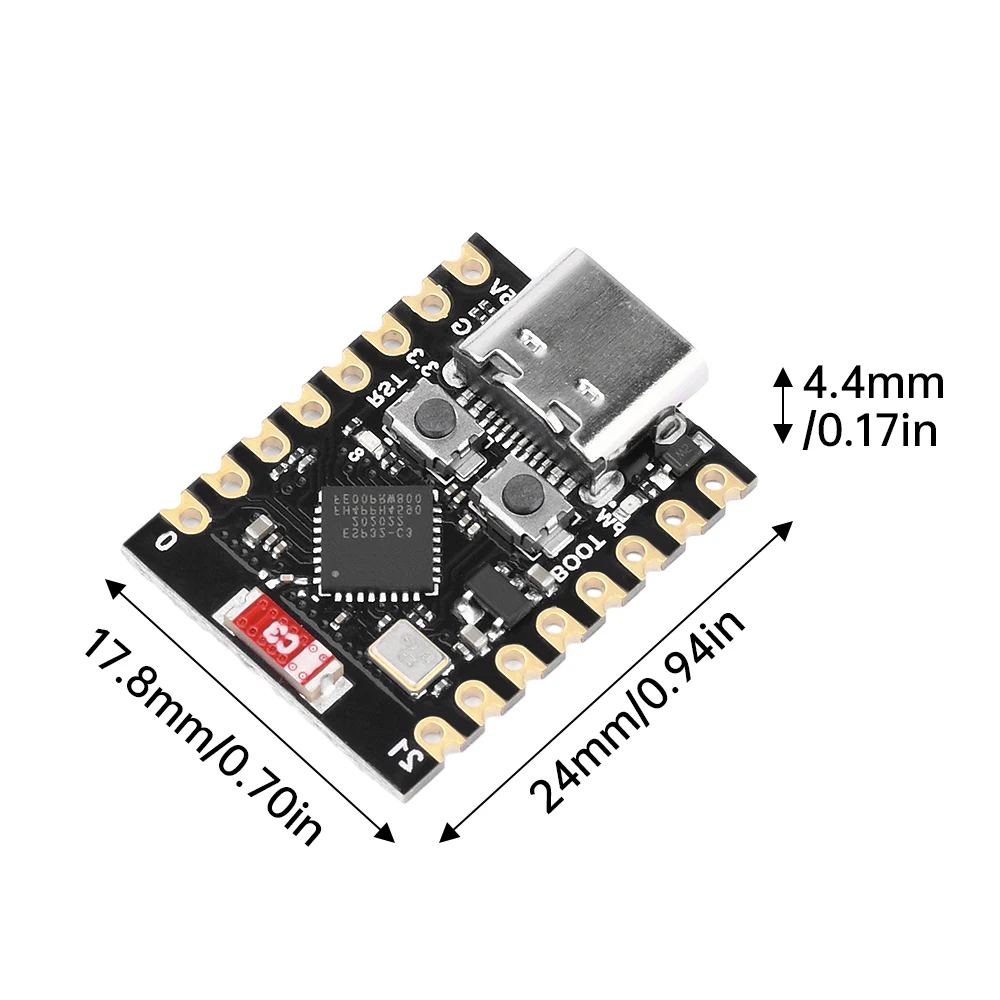

Dimensiones: 22,52 x 18 mm
Notas:
1.Si se requiere alimentación externa, conecte el terminal positivo de la fuente de alimentación externa a la posición de 5 V y el terminal negativo a GND.(Admite fuente de alimentación de 3,3–6 V).Tenga en cuenta que al conectar alimentación externa, el USB no se puede conectar simultáneamente; Se debe seleccionar USB o alimentación externa.
2.Al soldar, asegúrese de que los terminales positivo y negativo no se cortocircuiten para evitar dañar la batería y el dispositivo.
Instrucciones de uso:
Ingrese al modo de descarga: mantenga presionado el botón BOOT del ESP32C3 y luego presione el botón RESET.Suelte el botón RESET y luego suelte el botón BOOT.El ESP32C3 ahora entrará en modo de descarga.(Debe volver a ingresar al modo de descarga cada vez que se conecte.A veces, presionar una vez puede hacer que el puerto se vuelva inestable y se desconecte.Puede determinar esto escuchando el sonido de reconocimiento del puerto).
Descripción general de la placa de expansión:
La placa de expansión ESP32-C3 Supermini es una placa de expansión dedicada diseñada para la placa de desarrollo ESP32-C3 Supermini.Aborda muchas deficiencias de la placa de desarrollo ESP32C3 Supermini.La placa de expansión permite la conexión de una batería de litio de 3,7 V y admite la carga de la batería a través de USB.La luz indicadora verde se ilumina durante la carga y cuando la luz indicadora verde se apaga, la batería de litio está completamente cargada.La placa de expansión expone todos los puertos de E/S, lo que hace que sea conveniente para los usuarios conectar varios sensores.
La placa de expansión ESP32-C3 Supermini proporciona a los usuarios una mejor solución de suministro de energía.La placa de expansión tiene dos pines de fuente de alimentación: VCC1 y VCC2.De forma predeterminada, VCC1 y VCC2 generan un voltaje de 3,3 V.Cuando se requiere un voltaje más alto, puede cortocircuitar la PCB (como se muestra en la siguiente figura), en qué punto VCC1 y VCC2 generarán un voltaje de fuente de alimentación de 3,7 V.De forma predeterminada, una resistencia 0R está conectada a la salida de 3,3 V.Si se requiere 3,7 V, simplemente retire la resistencia 0R y suelde las tres almohadillas juntas.VCC1 y VCC2 cada salida de voltaje de control por separado.Si necesita usar uno, simplemente configure ese.
Lista:
Placa de desarrollo *1
Pasadores de encabezado *2
