Descripción
Aplicaciones
Controlador de velocidad del ventilador de potencia grande y pequeña, fuente de alimentación pequeña de escritorio ajustable por USB, línea de carga ajustable por USB, fuente de alimentación de espera antiapagón del enrutador, base de alimentación móvil Tmall Wizard (con tesoro de carga), línea de impulso ajustable por USB.Combinado con el tesoro de carga, se convierte en una fuente de alimentación móvil ajustable, muy práctica.
Uso de engaño de carga rápida
Alimentado por un adaptador de carga de 5 V, la corriente de entrada es de 4 A o más para alcanzar los 15 W (considerando la caída de voltaje en la línea USB y la eficiencia de conversión del módulo, etc.), el adaptador normal de 5 V es difícil de hacer, por lo que el módulo agrega una función de engaño de carga rápida para hacer que el adaptador produzca alto voltaje o alta corriente.Tenga en cuenta que puede optar por tener un cargador o un tesoro de carga que admita el protocolo de carga rápida.!!
1.Mantenga presionado el botón TRIG durante más de 2 segundos para soltarlo, ingrese a la interfaz de selección del protocolo de carga rápida y la pantalla LCD mostrará el nombre del protocolo.
2.Presione brevemente el botón TRIG para seleccionar QC2.0, QC3.0, AFC, FCP, SCP, AUTO y OFF.Presione brevemente el botón ON/OFF o SELECT para activar el protocolo.Si el disparador se realiza correctamente, se mostrará OK, la luz azul FC estará encendida; de lo contrario, se mostrará Err y la luz azul FC se apagará.
3.Mantenga presionado el botón TRIG durante más de 2 segundos para salir de la interfaz del protocolo de carga rápida.Este protocolo se activa cada vez que lo enciendes.
4.Si no sabes qué protocolo admite el cargador, puedes elegir el modo AUTO, el módulo elige automáticamente falsificar; Si no desea utilizar la función de falsificación, puede elegir el modo APAGADO.

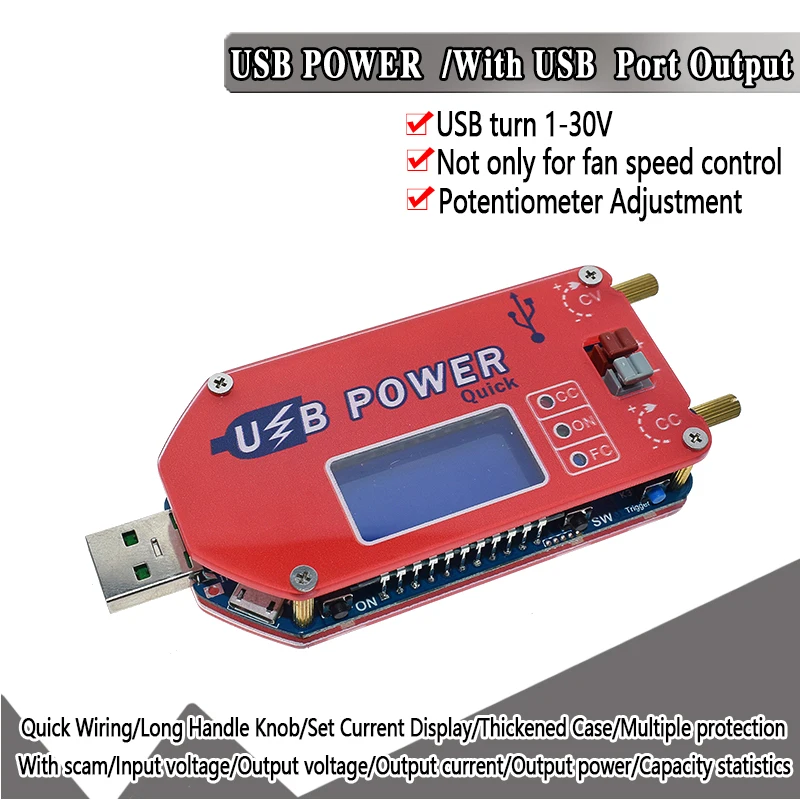

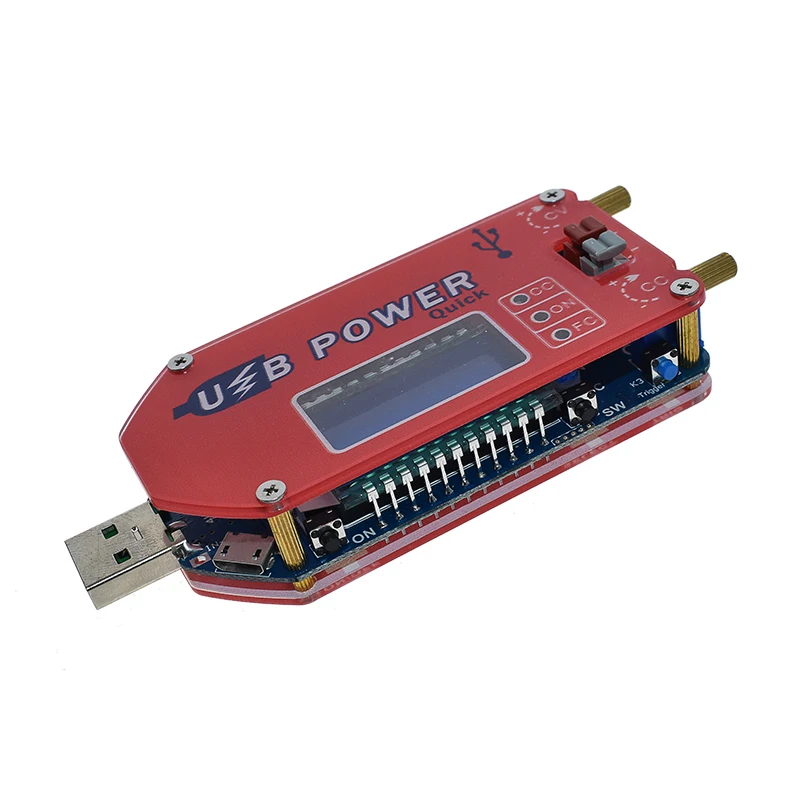

1.Aspectos destacados
•1.Pantalla LCD de voltaje de entrada, voltaje de salida, corriente, potencia, estadísticas de capacidad, resolución de voltaje de 0,01 V, resolución de corriente 0,001 A
• 2.Con salida USB hembra, dispositivos de interfaz USB fáciles de conectar, como un ventilador USB
• 3.Terminal rápido de tornillo libre, tirador de cable tipo empuje, sin necesidad de atornillar, conveniente y rápido.
• 4.Cuando se establece el valor límite de corriente (corriente constante), no es necesario cortocircuitar la conexión, no es necesario usar un multímetro y el valor límite de corriente se puede mostrar directamente.
• 5.Con el engaño inteligente de carga rápida, resuelva el problema de suministro de energía insuficiente al puerto de entrada USB.Admite el protocolo de carga rápida convencional,QC2.0 3.0, FCP SCP AFC,También puedes optar por no engañar o elegir automáticamente el modo de engaño.
• 6.Alta potencia de 15 W, corriente de 2 A, se puede utilizar para regulación de la velocidad del ventilador, fuente de alimentación de escritorio, cargador ajustable, fuente de alimentación del enrutador, etc.
• 7.Ajuste el voltaje de salida arbitrariamente, limite la corriente 0-2A (entrada amplia 4-13V, salida amplia 1-30V cualquier ajuste, con protección contra cortocircuitos, el cortocircuito no se quema)
• 8.Como cable de carga USB, ajuste el voltaje de carga y la corriente de carga máxima arbitrariamente (cualquier voltaje, con corriente constante, antirreflujo, para cumplir con la carga de la mayoría de las baterías)
• 9.Protección múltiple (cortocircuito, sobrecorriente, sobretemperatura, sobrepotencia, protección contra sobretensión, protección antirreflujo de carga)
2.Parámetros del producto
2.1.Voltaje de entrada: 4-13 V (interfaces de entrada USB macho, MicroUSB, TYEPE-C 3)
2.2.Voltaje de salida: 1-30V(salida de terminal rápida, salida USB hembra, tenga en cuenta que los dos están conectados directamente, verifique cuidadosamente el voltaje de salida antes de enchufar el dispositivo USB).
2.3.Corriente de salida: 0-2A (La corriente de salida en modo de voltaje constante es adaptable según el tamaño de la carga, no es ajustable.Si configura la corriente límite en 1A, entonces la corriente de carga es superior a 1A, ingresará automáticamente al modo de corriente constante.Salida máxima 1A)
2.4.Potencia de salida: menos de 15 W (cuando la potencia de salida es superior a 15 W, la salida se apaga automáticamente, se muestra el OPP y se reduce la potencia de carga, presione el botón ON/OFF para resolver).Cuando la corriente de entrada es demasiado grande, es posible que no dure mucho tiempo debido a la protección de temperatura.Trabajar a 10W o más.
2.5.Visualización de voltaje: la resolución es de 0,01 V, la precisión de fábrica es de aproximadamente ±0,1 V y no hay ningún cliente reservado para calibrarse.
2.6.Visualización actual: resolución 0,001 A, rango 0-2,2 A, precisión de fábrica ±0,05 A, autocalibración del cliente sin reserva.
2.7.Pantalla de potencia: 0,00W-15,00W
2.8.Protección de temperatura: cuando la temperatura del componente de alimentación es superior a 100°C, ingrese a la protección OTP, reduzca la potencia de carga, presione el botón ON/OFF para resolver (la energía no ingresará a la protección OT para un funcionamiento a largo plazo dentro de 10 W, cuando la corriente de entrada sea superior a 3 A) Puede ingresar sobre Protección de temperatura cuando se trabaja durante mucho tiempo.Incluso si no alcanza los 15W, se recomienda utilizar el adaptador con función de carga rápida.
2.9.Corriente de trabajo: alrededor de 30 mA
2.10.Carga antirreflujo: Sí, se puede conectar directamente a la batería para cargarla, no es necesario agregar un diodo
2.11.Protección contra cortocircuitos: Sí

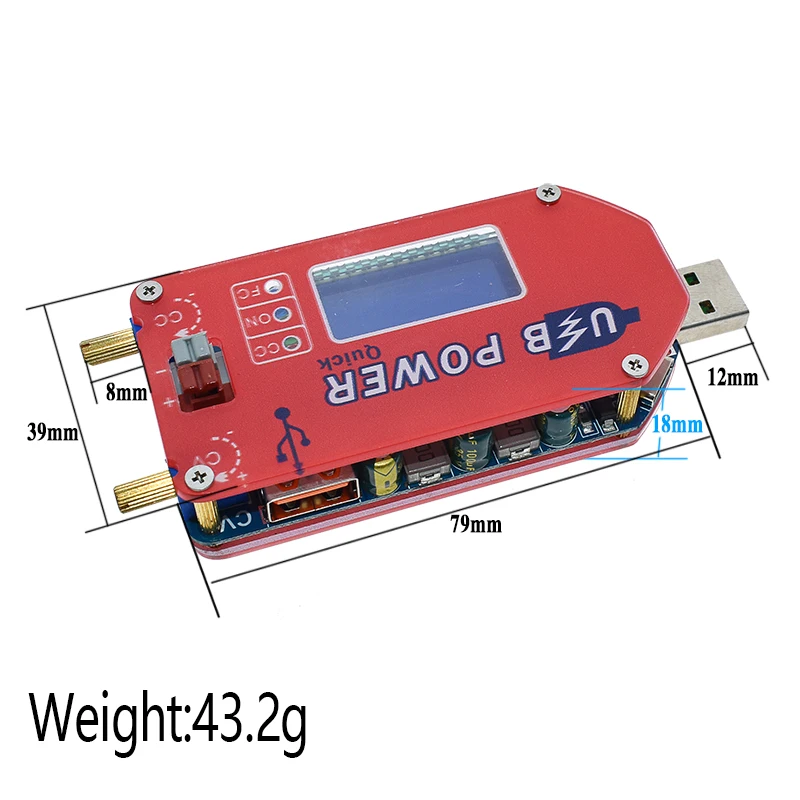

2.12.Peso: 67 g (peso neto del producto 44 g, caja 23 g)
3.Descripción de la función

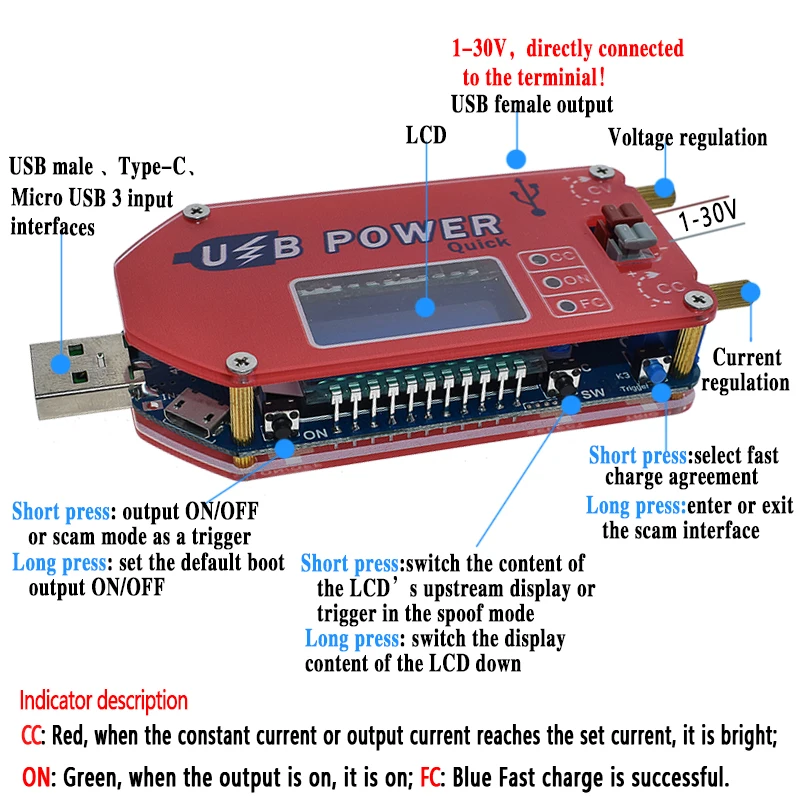

3.1.Botón
Botón "SELECT": pulsación corta-cambiar entre la visualización del voltaje de entrada y el voltaje de salida; En el modo de selección de protocolo de carga rápida, active la carga rápida.Pulsación larga: cambia entre la visualización de estadísticas de corriente de salida, potencia de salida y capacidad;
Botón "ON/OFF": Pulsación corta: controla la salida a activar o desactivar; en el modo de selección del protocolo de carga rápida, activa la carga rápida; salga de la interfaz de protección.Pulsación larga: configure la salida predeterminada de encendido en estado apagado o encendido, presione prolongadamente durante más de 3 segundos para liberar, la pantalla ENCENDIDA significa que cada salida predeterminada de encendido, la pantalla APAGADA significa que no hay salida cada vez que se enciende.
Botón TRIG: pulsación larga: ingrese o salga de la interfaz de selección del protocolo de carga rápida; presione brevemente para seleccionar el protocolo de carga rápida.
3.2.Perilla del potenciómetro
El potenciómetro de ajuste de corriente CC gira en el sentido de las agujas del reloj para aumentar el valor límite de corriente.Cuando la corriente de carga alcanza la corriente límite, ingresa al estado de corriente constante (tenga en cuenta que en el modo de voltaje constante, la corriente de salida depende solo de la carga y se cambia según la carga).Cuando la corriente de salida alcanza la corriente límite, la luz roja es el modo de corriente constante);
El potenciómetro de ajuste de voltaje CV gira en el sentido de las agujas del reloj para aumentar el voltaje de salida.
3.3.Luces indicadoras
CC: luz indicadora de corriente constante, brillante cuando corriente constante (roja);
ON - indicador de estado de salida (verde);
FC: luz indicadora de señuelo de carga rápida (luz azul), acuerdo de carga rápida después de un engaño exitoso.

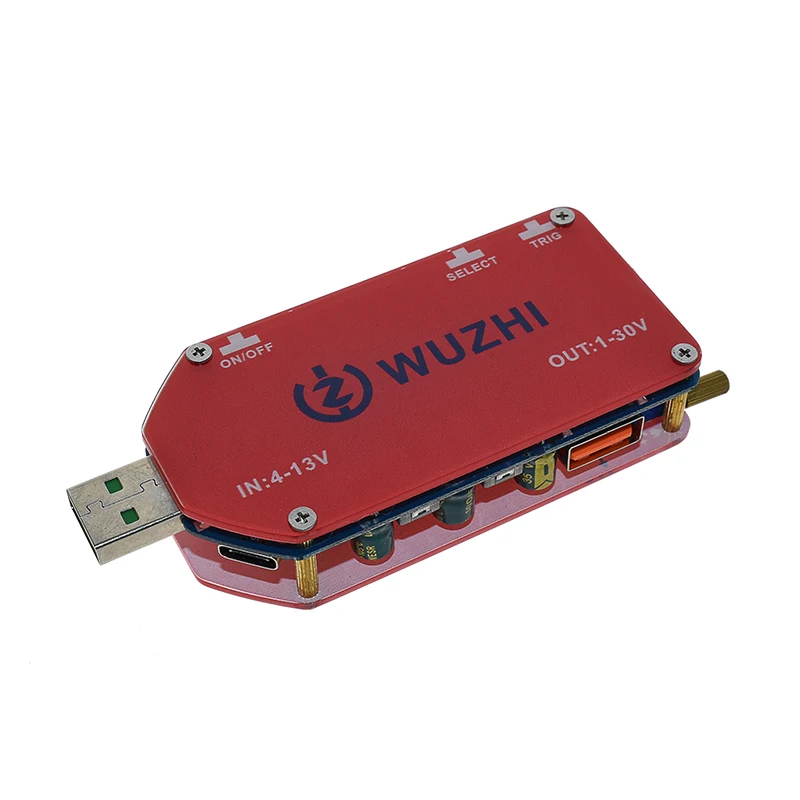

3.4.Puertos de entrada y salida
El lado de entrada: el lado izquierdo, el cabezal USB macho, el microUSB y el tipo c se seleccionan como entradas;

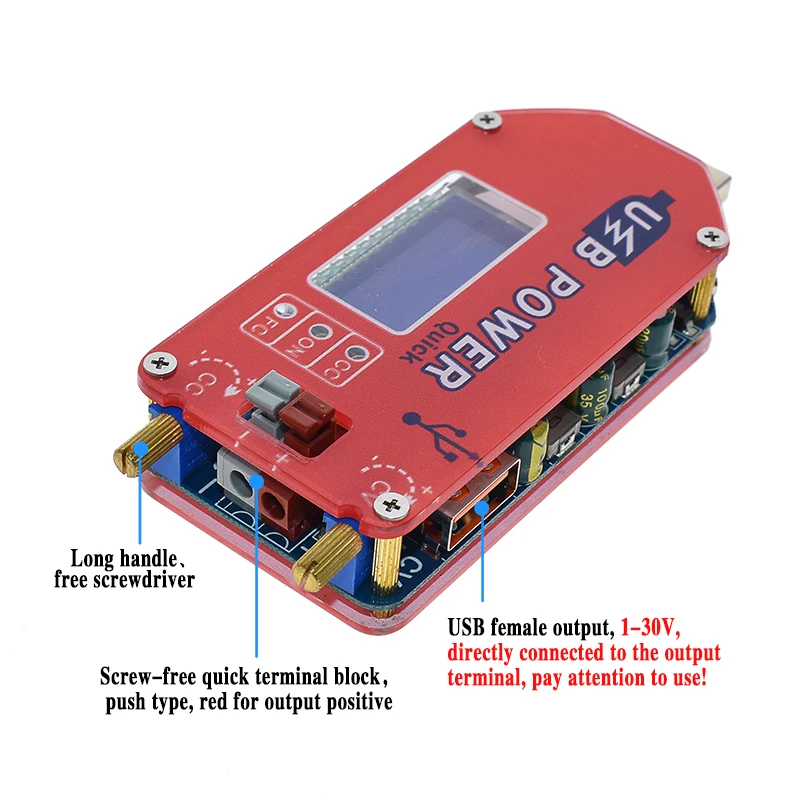

Salida: lado derecho, USB hembra y salida de terminal de cableado rápido, tenga en cuenta que los dos están conectados directamente, el voltaje siempre es el mismo.
