parámetro
4PON 4 RJ45
Ancho de banda de la placa posterior del enlace 4sFp Puerto único * 2G
OLT utiliza el chip Cortina8022, el puerto aguas arriba está configurado con 4 puertos eléctricos RJ45/4 puertos Gigabit SFP y el puerto aguas abajo está configurado con 4 puertos PON.La configuración de diferentes modelos es ligeramente diferente.El modelo 10G OLT representa el puerto SFP del puerto de enlace ascendente.El modelo de 8 puertos de 10G significa que el dispositivo tiene 8 puertos PON de enlace descendente.Método de cálculo del flujo de ancho de banda del plano posterior La suma del número de cada puerto PON, RJ45 y SFP del dispositivo*2G es igual al ancho de banda total del plano posterior del dispositivo
Registro automático
Admite el registro automático de módems ópticos tipo SFU, plug and play, los módems ópticos tipo HGU necesitan ingresar a la web del módem óptico para una configuración simple, gran compatibilidad y se pueden adaptar a los módems ópticos EPON convencionales del mercado.
Selección del módulo de puerto PON
Los módulos de puerto PON se dividen en tres tipos: PX20+PX20++PX20+++:
La distancia de transmisión entre PX20+ potencia luminosa 0~5 dB es de 20 km, lo que es adecuado para espectroscopia de primer nivel.
Potencia luminosa PX20++ entre 3~6 dB, distancia de transmisión 20 km, adecuada para división de luz secundaria
PX20+++ Potencia luminosa 6,5 ~ 7,5 dB Distancia de transmisión 20 km Adecuado para división de luz de tres niveles
Estándar de selección de divisor óptico Estándar de atenuación de divisor óptico
(1 punto 2-3,4 dB) (1 punto 4-7,8 dB) (1 punto 8-10,7 dB)
(1 punto 16-14,8 dB) (1 punto 32-17,8 dB) (1 punto 64 -22 dB)

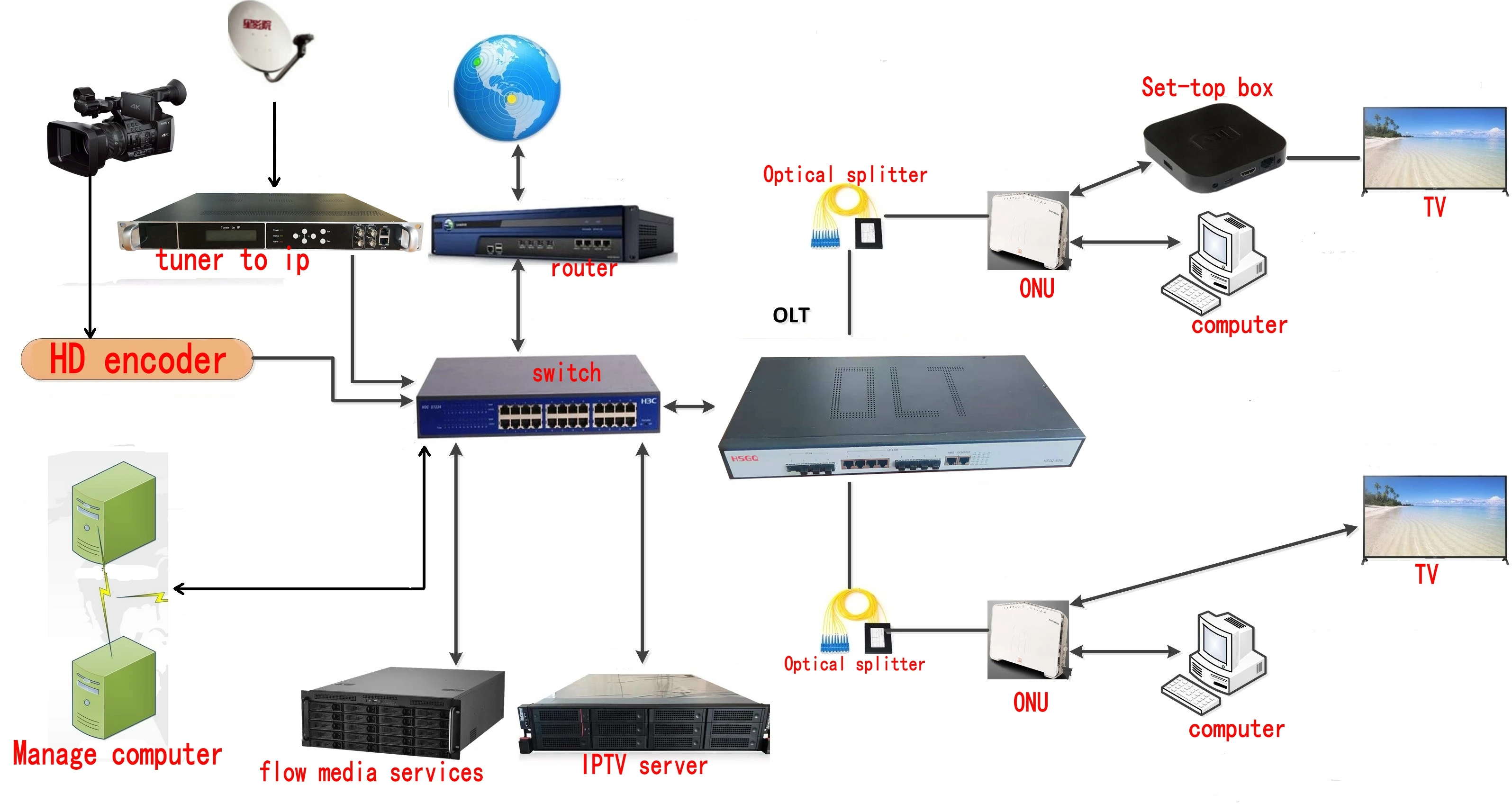

Análisis del siguiente entorno de redes.
OLT Este es un dispositivo OLT
DOOD Estos son módulos PON de 4
Divisor óptico Este divisor óptico de primer nivel pertenece al divisor óptico de primer nivel
Divisor óptico Este divisor óptico de primer nivel pertenece al divisor óptico de segundo nivel
Divisor óptico Este divisor óptico de un nivel pertenece a un divisor óptico de tres etapas.
Se recomienda que la división del primer nivel no sea inferior a 1 minuto y el segundo nivel y el tercer nivel se puedan conectar a voluntad.Sólo es necesario asegurarse de que la atenuación final esté dentro del valor del rango normal.-7db~-25db
Tome la imagen de arriba como ejemplo, supone que estamos usando más de módulos, la potencia luminosa es de aproximadamente +3 dB y la división de primer nivel usa de 1 a 8.Cuando la atenuación de la línea es normal, el valor de atenuación final se puede obtener como (+3db)+ (-10,7db)=aproximadamente -8db
Suponiendo que hagamos una red de división óptica de dos niveles, que todas se calculan con un divisor óptico de 1 a 8, y la línea es normal (+3 dB) + (-10,7 dB) + (-10,7 dB)=aproximadamente -19 dB
A partir de este resumen, cuando realizamos redes, no es que cuanto más fuerte sea la luz del módulo óptico, mejor será necesario elegir el más adecuado según el entorno de red.

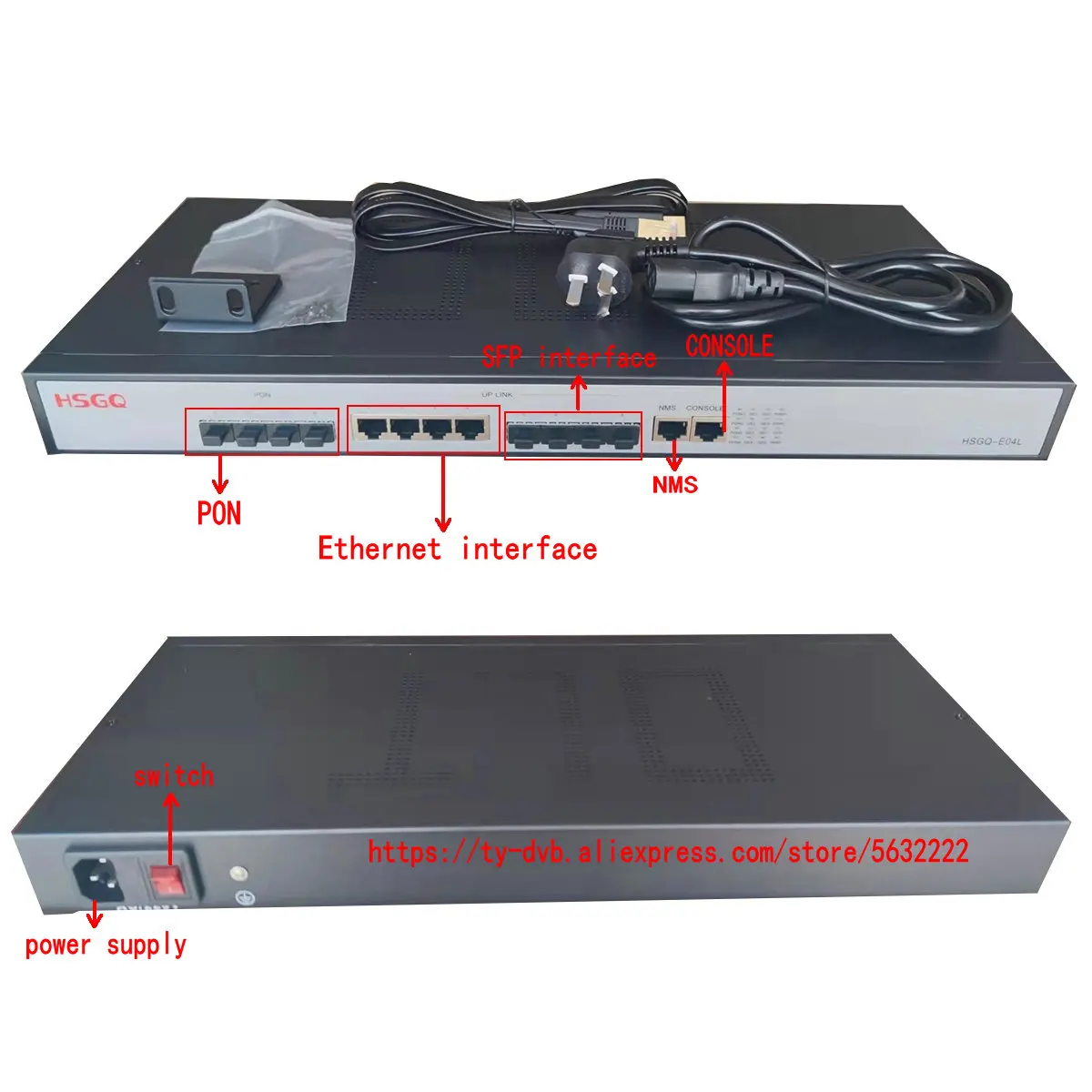

característica principal
Número de enlace ascendente
(Ethernet) Extremo
4
Electricidad
(RJ45) 4 10/100/1000M adaptable
Interfaz SFP 4 piezas 1000M
Extremo de interfaz PON
número 4
Interfaz física EPON SFP
Tipo de interfaz 1000BASE-PX20+, PX20+++
Relación máxima de división 1:64
Gestión
CONSOL.E Gestión local (Cuerda)
Red de gestión fuera de banda/in banda
Gestión remota y local
DDR 51 2M
FL ASA 1 6M
Tamaño Tamaño del producto 440 mm x 1 85 mm x 44 mm Tamaño del embalaje 518 mm x 290 mm x 88 mm
Peso 3,45 kg
Fuente de alimentación CA: 100 V ~ 240 V CA 47/63 Hz
Potencia máxima 48W
Entorno de trabajo Temperatura de trabajo -20C~75C
Temperatura de almacenamiento -40 °C a 85 °C
Humedad relativa 5-.90%
Funciones del software: método de gestión de red, capacidad principal, conmutación y parte de enrutamiento L2/3
A
Línea de comando (CLI), WEB, SNMP/NMS
parámetro técnico
1.Estado final, monitoreo de rendimiento, gestión de configuración.
2.Gestión de configuración del interruptor L2: VLAN, duplicación final
3.Configuración del lado PON: asignación de ancho de banda DBA, autenticación ONU, funciones relacionadas con CTC3.0
4.Función de alarma, alarma CTC3.0, alarma ONU en línea y fuera de línea, alarma anormal del sistema
5.Registro del sistema
6.Soporte de protocolo: RSTP/MSTP, DHCP, IGMP
Extremo de apoyo
VLAN (cableado/sin etiquetado), conversión de VLAN, QinQ, protocolo VLAN
Admite árbol de escaneo rápido RSTP, protocolo de árbol de escaneo múltiple MSTP
Admite funciones relacionadas con la dirección MAC, configuración MAC estática, tabla de direcciones MAC con orificio negro
Extremo de apoyo
estadísticas de rendimiento, soporte de estadísticas de 15 minutos/24 horas
Extremo de apoyo
duplicación
Admite filtrado de paquetes ACL
Admite QoS, basado en fin, MAC, VLAN, COS, etc.
Apoyar la supresión de tormentas
Admite gestión de multidifusión (snooping/proxy), piscina de direcciones 1K
Extremo de apoyo
agregación de enlaces
Admite enrutamiento estático
Admite 512 rutas de host
