Entrada USB tipo C, batería de litio ternaria de polímero de iones de litio de alta corriente 3A, placa de carga rápida IP2312 CC/CV 5V a 4,2 V 4,35 V
0,57 € 0,77 €
Selección del modelo
Color
En comparación con la segunda versión, el tamaño no ha cambiado, el diseño de la placa se ha optimizado y se han reemplazado los mejores componentes.
Soporte opcional para cable de datos CC. La versión anterior solo admite cable de datos USB-C.
Soporte adicional para reconocer los principales cabezales de carga rápida del mercado. También puede utilizar completamente el cabezal de carga inteligente rápido en su teléfono móvil.

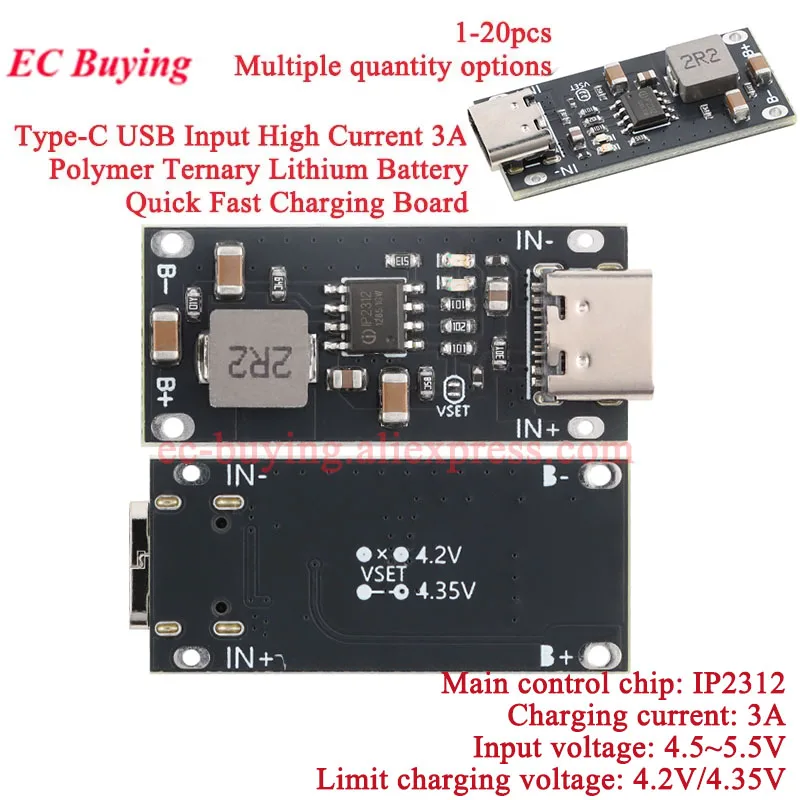

Nombre del producto: Placa de carga rápida de batería de litio de tres componentes de polímero 3A (tenga en cuenta que esto no es adecuado para baterías de fosfato de hierro y litio de 3,2 V)
Modelo: AILAVI-0503V3
Chip de control principal: IP2312
Voltaje de entrada: 4,5 ~ 5,5 V

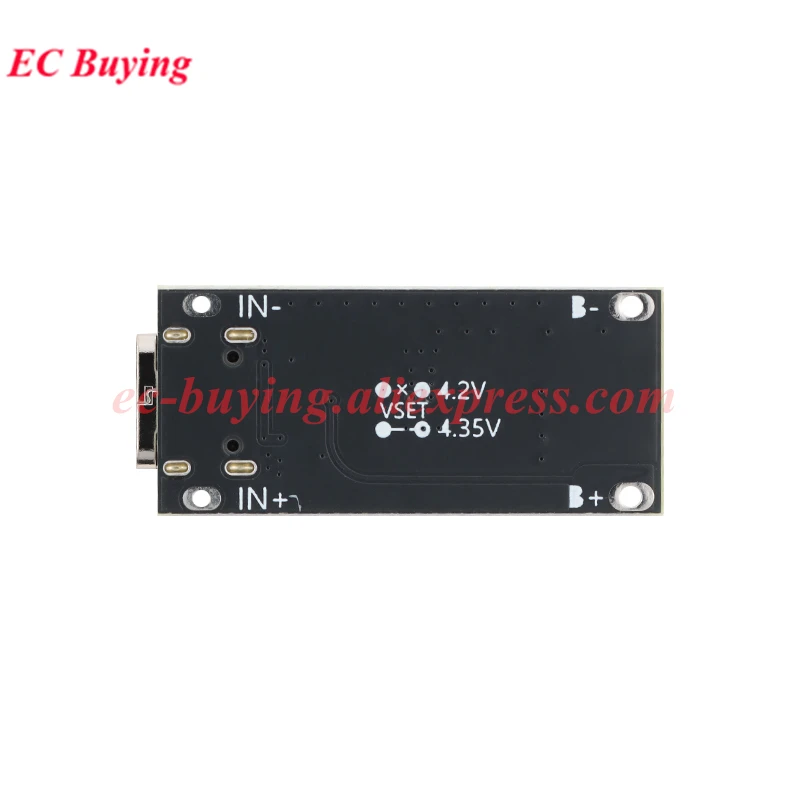

Límite de voltaje de carga: 4,2 V/4,35 V (voltaje de salida disponible en 2 opciones)
Corriente de carga: 3A (la corriente se puede cambiar ajustando la resistencia)
Luz indicadora: Sí, rojo marfil: luz indicadora de trabajo.Azul: luz LED.Nota: Este producto no tiene función de indicador de energía y no tiene función de protección de batería.Esta tienda también cuenta con paneles de protección de baterías de litio y paneles indicadores de energía.
Eficiencia de conversión: 3A 93%, 2A 94%, 1A 95% (datos solo como referencia)
IP2312 utiliza el modo de carga CC/CV completo.
Cuando el voltaje de la batería es inferior a 3 V, ingresa al modo de carga continua y carga la batería con una corriente de carga de 100 mA.
Cuando el voltaje de la batería supera los 3 V, ingresa al modo de carga constante y carga la batería con la corriente constante establecida.
Cuando el voltaje de la batería está cerca de 4.2 V y la corriente de carga de níquel-metal es inferior a 300 mA, entrará en modo de carga de voltaje constante.Después de ingresar al modo de voltaje constante, deje de cargar cada 4 minutos y verifique si el voltaje de la batería supera los 4.15V: si tiene más de 4.15V, deja de cargar;De lo contrario, continúe cargando y luego verifique nuevamente después de 4 minutos.
Cuando la batería está completamente cargada, si detecta que el voltaje de la batería es inferior a 4,1 V, comenzará a cargar la batería nuevamente.

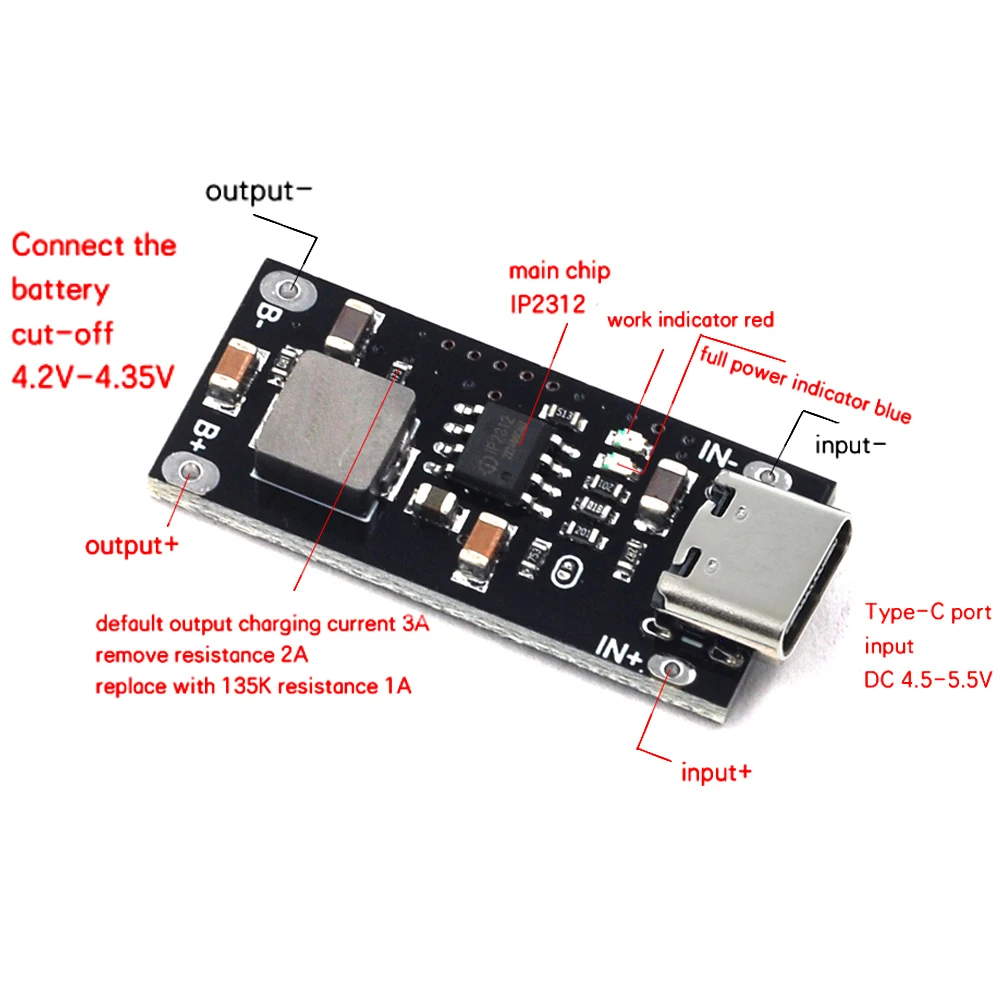

Instrucciones de ajuste actual:
El valor predeterminado es 3A, retire la resistencia 2A y reemplácela con una resistencia de 135k 1A
