Descripción
Compatible con 25L6405 de 16 pines y enrutador 25L6445 25Q64 MX25L12805 W25Q128, etc.
24 25 dirección de descarga del paquete de datos del software del Programador:
Puede desbloquear, hacer copias de seguridad, borrar y verificar el software de varias memorias de TV a color (de la serie IC 24), LCD (IC de la serie 24,25), placa base de escritorio (IC de la serie 25) portátil (serie 25 IC) enrutador (serie 25 IC) tarjeta de vídeo (serie 25 IC) DVD (25 series IC), decodificador (25 series IC), grabar, verificar y otras acciones.
Descripción del programador FLASH serie 24 y 25
Descripción general:
En la actualidad, las series FLASH 24 y 25 se han vuelto muy populares. Para la quema de estos chips, solo el programador profesional puede soportar, pero el programador profesional es muy caro, no el mantenimiento general del usuario puede tener; Por lo tanto, hicimos un soporte de 24 series de EEPROM y ST, WINB IND, AMIC, MXIC, SST, SPANSION, EON, PMC y otros fabricantes de programador de chips de la serie 25 De 8 pines.
Características del Programador:

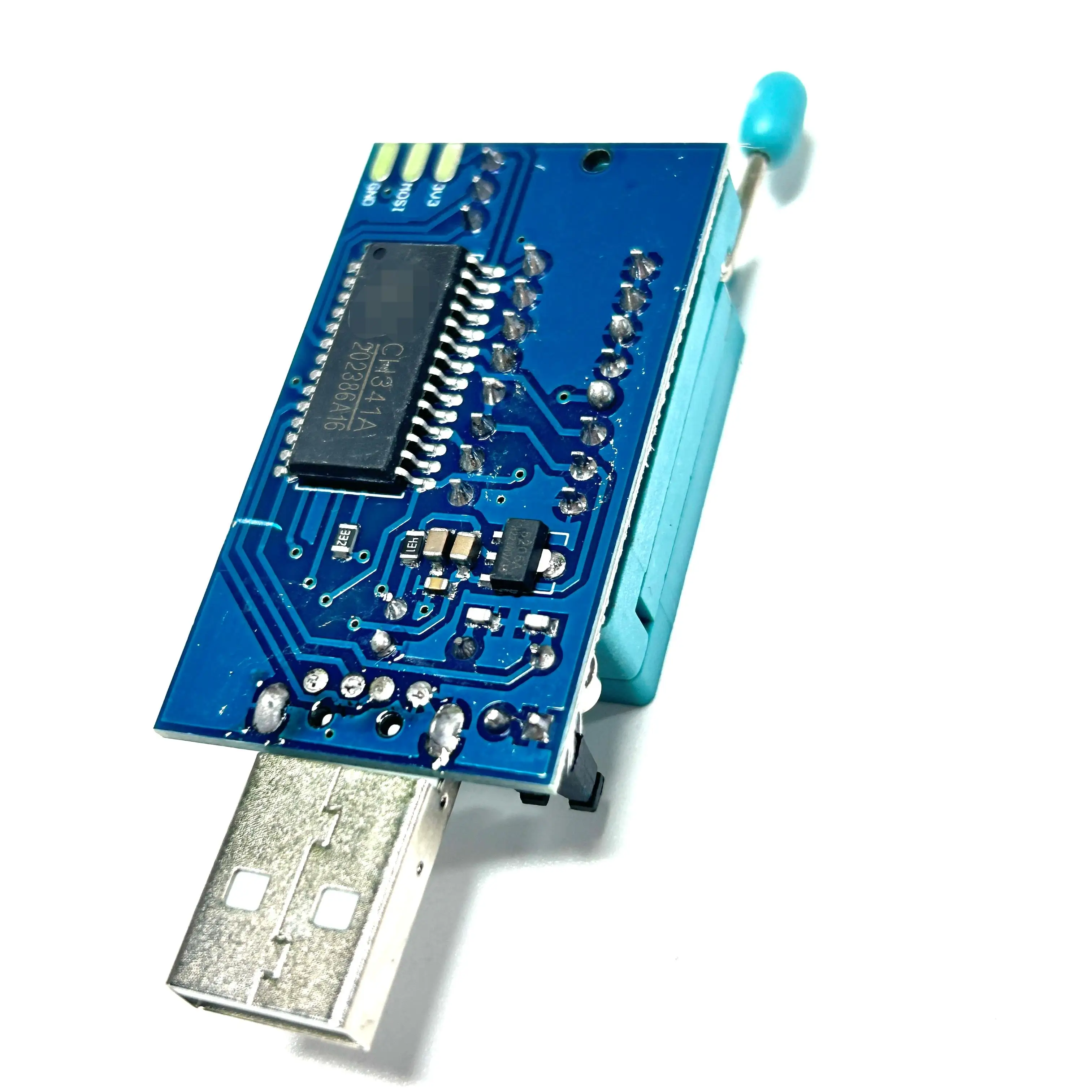

1, usando un chip USB especial CH341A de producción. Comunicación USB1.1. Velocidad de combustión superior a la normal ATMEGA8 do 25
Programador en serie 2-3 veces más rápido. Velocidad de verificación de borrado de aproximadamente 2-3Mbit por minuto. Muy adecuado para quemaduras de aficionados.
Flash serie 24 y 25.
2, compatible con los sistemas operativos WIN98, WINME, WIN2K, WINXP, VISTA,.
3, utilizando la fuente de alimentación del puerto USB, la salida de la fuente de alimentación tiene un fusible fusionado de 500mA (con versión fusionada), puede prevenir eficazmente el cortocircuito exterior en la placa base (para evitar quemar la placa base), la placa de destino también se puede alimentar al mismo tiempo con el USB.
1: Conecte el programador al puerto USB del ordenador, abra el "Programador de la serie Puerto USB 24-25" o "La nueva versión del programador de la Serie 32M + Puerto USB 24-25" en el software quemado. Seleccione la capacidad del chip, puede grabar y borrar el chip.
Descarga en línea (USB a puerto serie, tapa de salto final P/S desconectada)
2. Conecte el programador al puerto USB del ordenador, el programador TX PIN al RX de los nueve, RX al TX de los nueve, GND al GND de los nueve.
Instalación del controlador
Seleccione el puerto COM correspondiente, abra el software de descarga de la plataforma correspondiente, puede actualizar su máquina C9 en línea.
1: puerto paralelo del controlador de Instalación (se utilizan los controladores FLASH de las series 24 y 25)

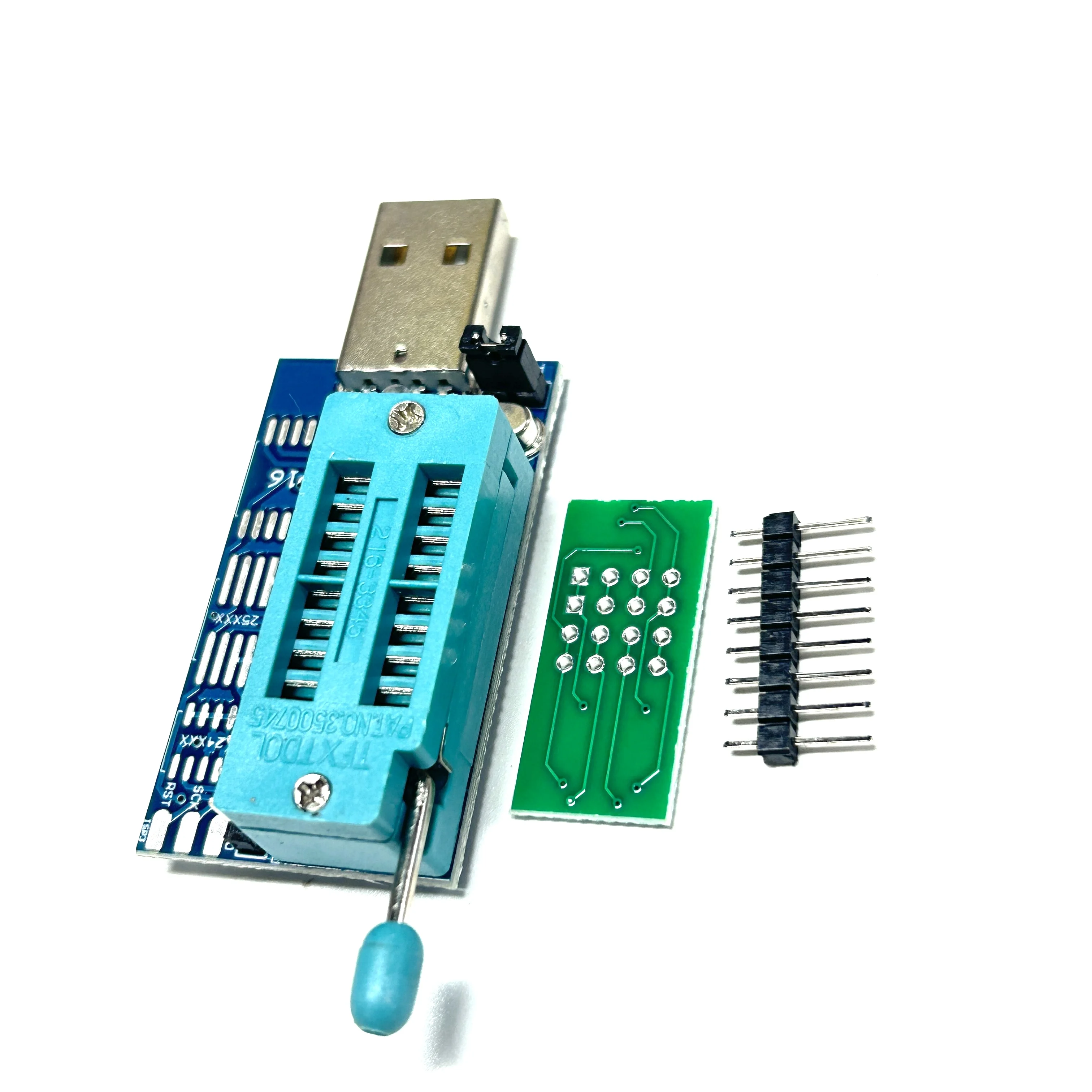

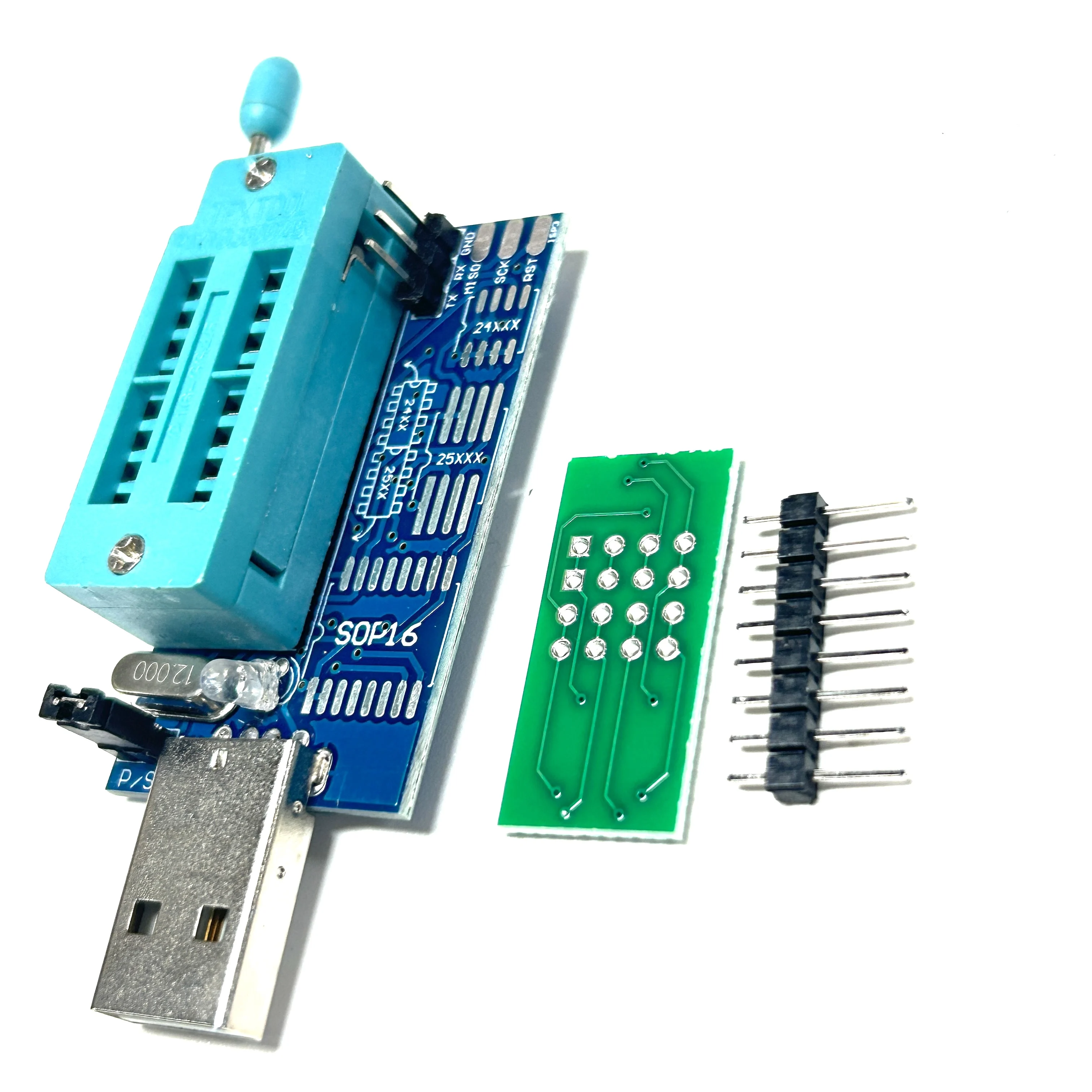

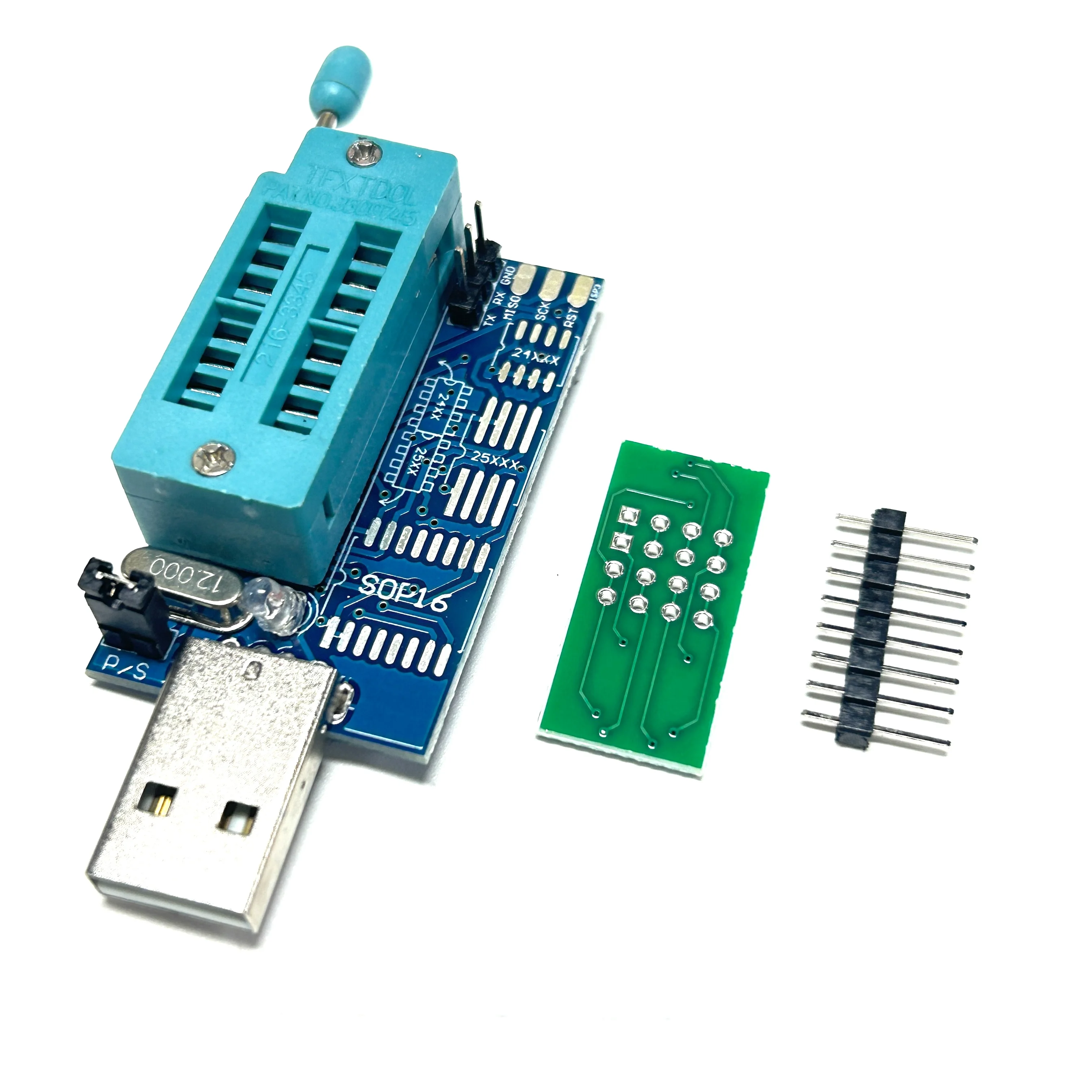

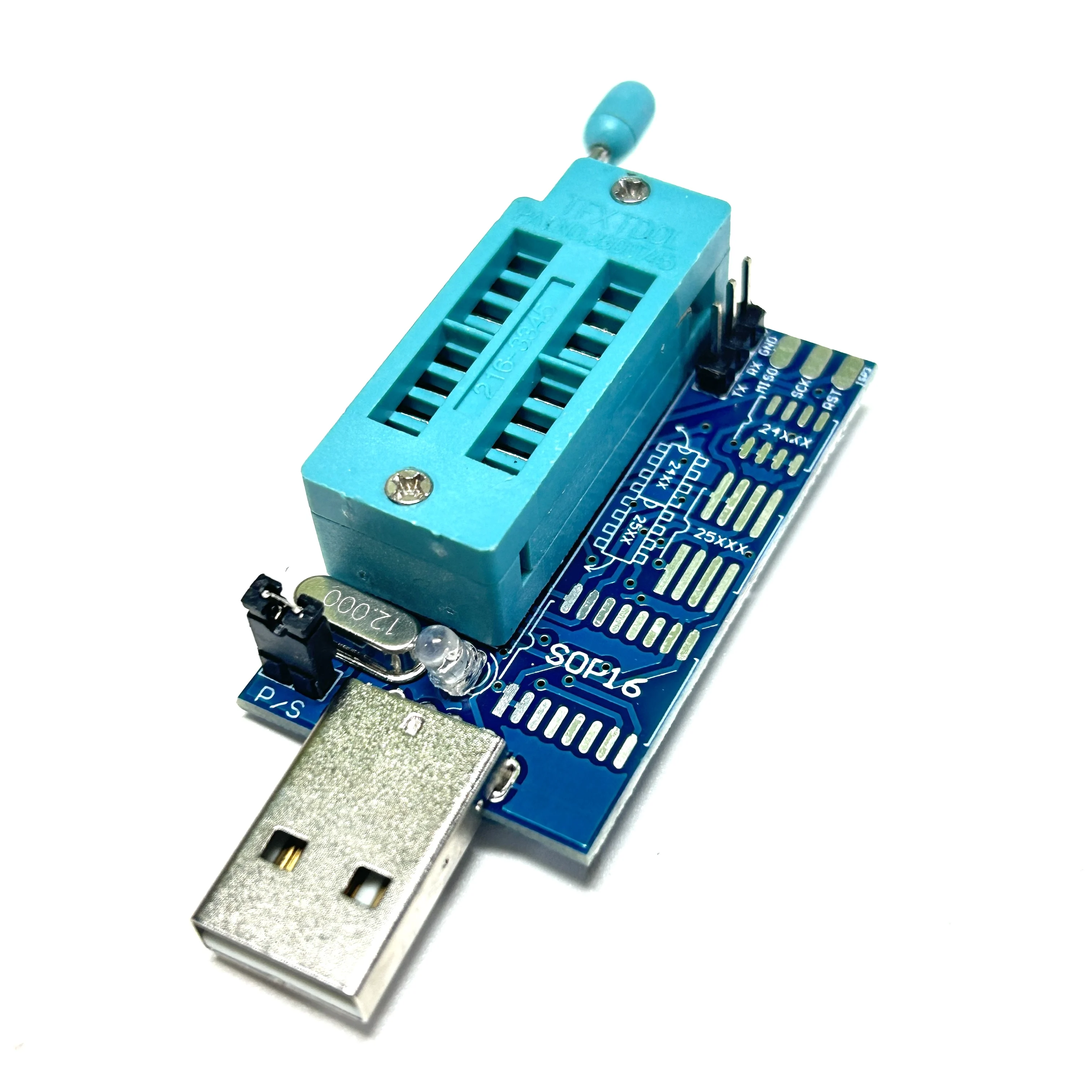

Tablero PCB P / S extremo de la tapa de salto cerrada
Pasos de instalación detallados, consulte la carpeta "Controlador de puerto paralelo CH341A e instrucciones de instalación-TB" en las instrucciones
2: Instale el controlador del puerto serie (puerto USB a serie, en nueve modelos, como el puerto serie compatible con descarga en línea para descarga en línea)
Retire las tapas de los extremos P/S EN LA PCB
Chip de la serie 24 quemado (tapas finales P/S cerradas)
Conecte el programador al puerto USB de la computadora y abra el "programador de la serie 24-25 del puerto USB" o la "nueva versión del programador de la serie 24-25 del puerto 32M + USB" en el software quemado. Seleccione la capacidad del chip, puede grabar. Quema de chips de la serie 25 (tapa de salto de extremo P / S cerrada)
6. Lea el chip 25X80 serie 8M en solo 9 segundos. 25X80 sasafrasas-verifique el vacío-programación-Validación completada 4 pasos solo 1 minuto 06 segundos
Para estos chips serie de 8 pines, actualmente solo los programadores profesionales pueden admitir, pero los programadores profesionales son muy caros, no lo puede tener el usuario de mantenimiento promedio; por lo tanto, desarrollamos un asistente de programación de interfaz USB que puede admitir chips serie de 8 pines de ST, WINBIND, AMIC, MXIC, SST, SPANSION, EON, PMC y otros fabricantes, para que los usuarios de mantenimiento ordinario puedan leer y escribir chips de serie BIOS.
Lista de chips de soporte del programador:
AMIC:
-A25L05P, A25L10P, A25L20P, A25L40P, A25L80P, A25L16P
Atmel:
-AT25DF041A, AT25DF321, AT25F004, AT25F512A, AT25F2048, AT25F4096, AT25F1024A, AT25FS010, AT25FS040, AT26DF081A.
-AT26DF161A, AT26DF321, AT26F004
EON:
-EN25B05, EN25P05, EN25B10, EN25P10, EN25BF20, EN25P20, EN25F20, EN25F40, EN25F40, EN25B80, EN25P80, EN25F80, EN25T80, EN25T80, EN25B25P32, EN2564, EN25P16 EN25P64, EN25B32, EN25P32
Surtidor: Excel Semiconductor Inc.
-¿ES25P10, ES25P20, ES25P40? ES25P80, ES25P16, ES25P32
ST:
-M25P05A, M25P10A, M25P20, M25P40, M25P80, M25P16, M25P32, M25P64, M25PE10, M25PE20, M25PE40, M25PE80, M25PE16, M25PE32, M45PE10, M4580 PE20
MXIC:
-MX25L512, MX25L1005, MX25L2005, MX25L4005, MX25L8005, MX25L1605, MX25L3205, MX25L6405
MX25L6445,MX25L6405(SOP16)
NexFlash:
-NX25P80, NX25P16, NX25P32
Corporación tecnológica Chingis
-Pm25LV512, Pm25LV010, Pm25LV020, Pm25LV040, Pm25LV080, Pm25LV016, Pm25LV032, Pm25LV064
Semiconductores Saifun
-SA25F005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320
WINBOND
¿-W25p10, w25x10, w25q10, w25p20, w25x20, w25q20, w25p40, w25x40, w25q40, w25p80, w25x80, w25q80, w25p16? w25x16, w25q16, w25p32, w25x32, w25q32, w25p64, w25x32, w25q32 w25p64, w25x64, w25q64
2 、 El programador está controlado por MCU, con velocidad de programación rápida.
3, el chip BIOS serial de 8 pines puede borrar, puede leer y escribir. Realice la amplia gama de soporte de chips.
