1. Introducción al enrutador de borde de rosca ESP
1,1. Componentes software

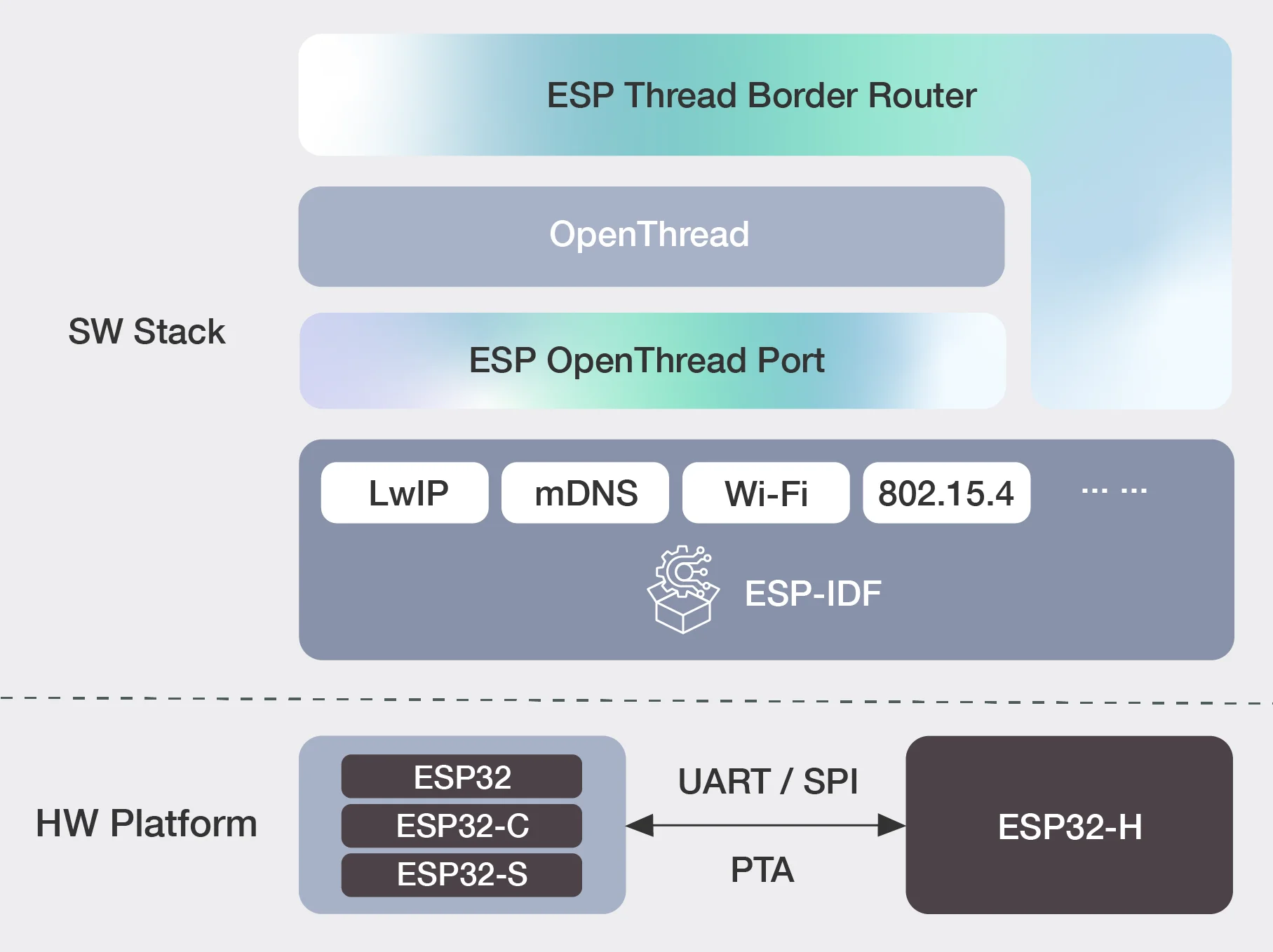

Componentes de software ESP-Thread-Border-Router
El SDK del enrutador de borde de hilo ESP está construido sobreY... El Puerto OpenThread y la implementación del enrutador de borde ESP se proporcionan como una biblioteca preconstruida en el año 2000.
1,2. Plataformas de hardware
El enrutador de borde de rosca ESP admite interfaces Wi-Fi y Ethernet.
1.2.1. Enrutador de borde de hilo basado en Wi-Fi

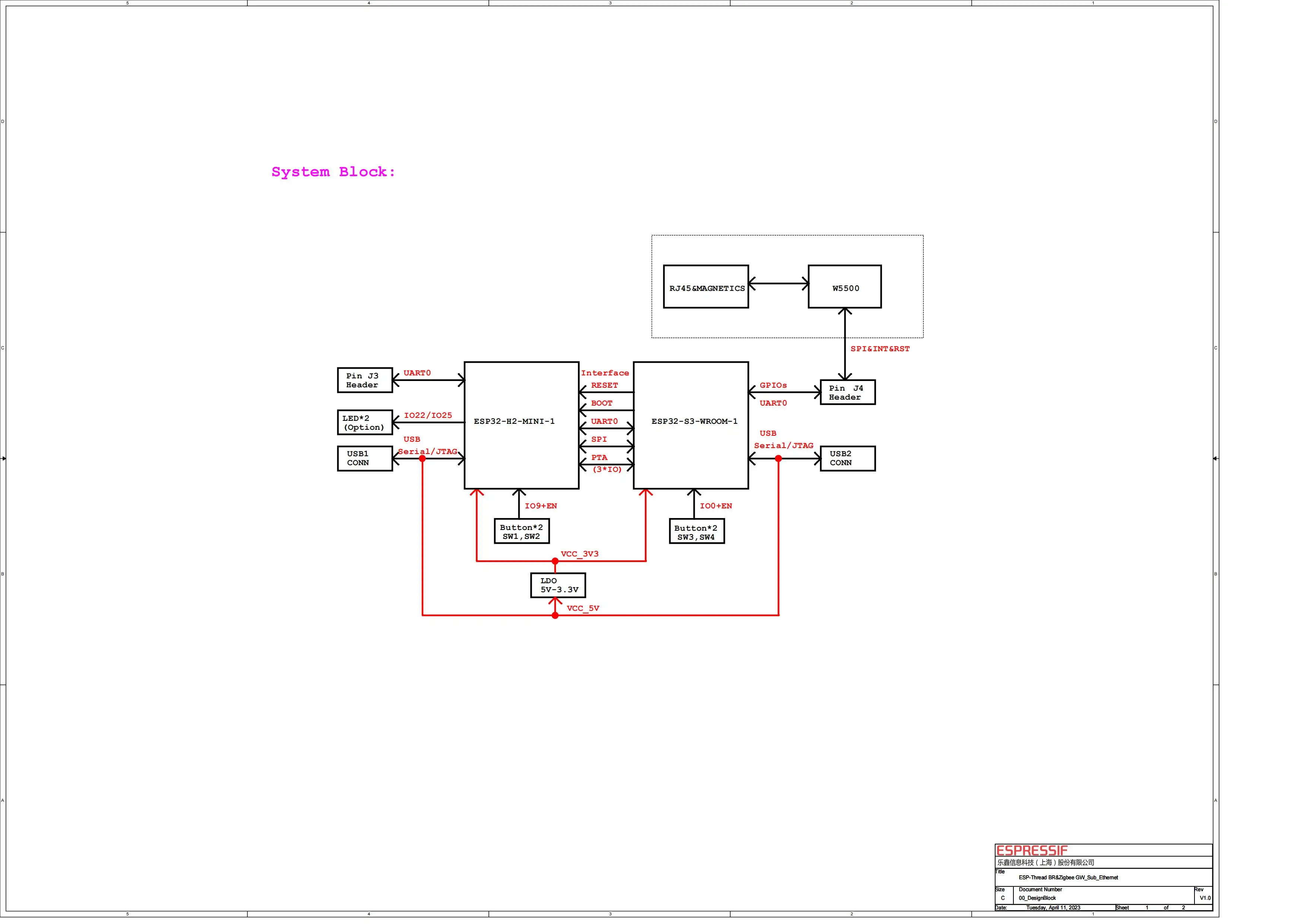

El enrutador de borde de hilo ESP basado en Wi-Fi consta de dos SoCs:
El host Wi-Fi SoC, que puede ser ESP32, y SoC de la serie 1. 1.
El Coprocesador de radio (RCP), que es un SoC de la serie. El RCP permite que el enrutador de borde acceda a la capa física y MAC 802.15.4.
Espressif proporciona una placa Border Router que integra el host SoC y el RCP en un solo módulo.

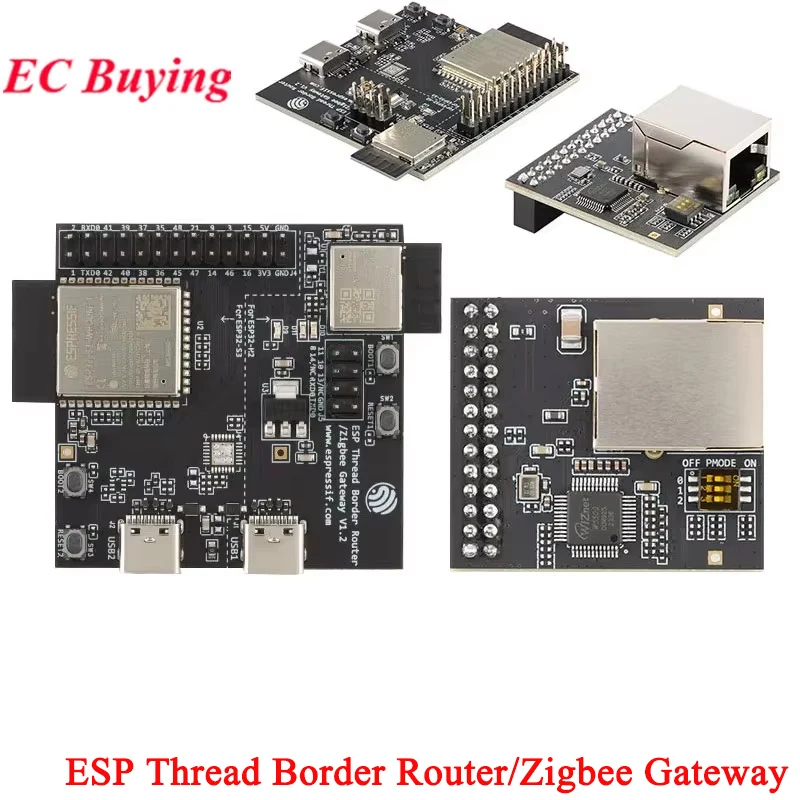

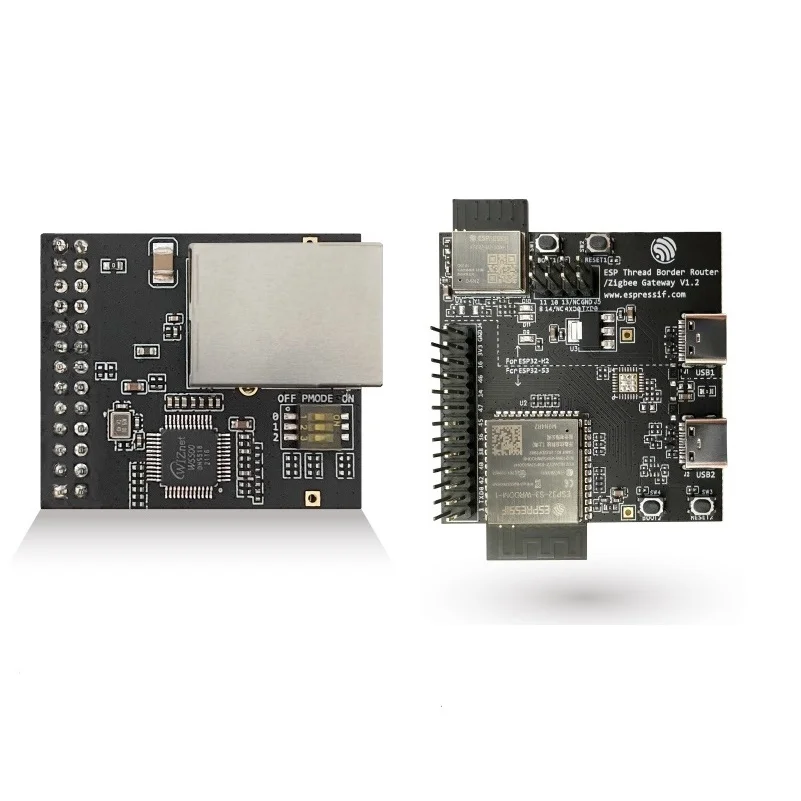

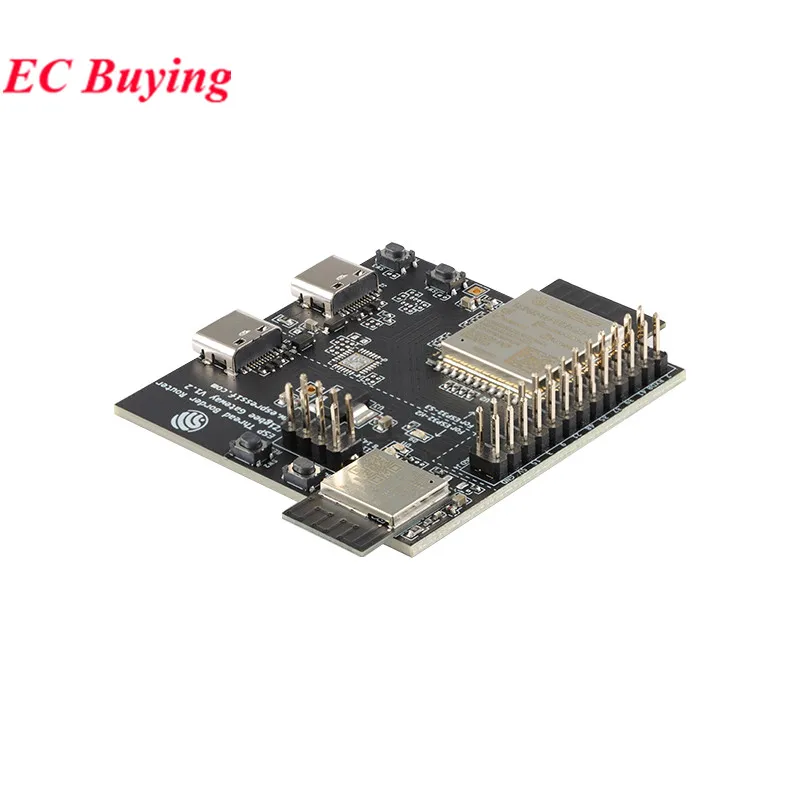

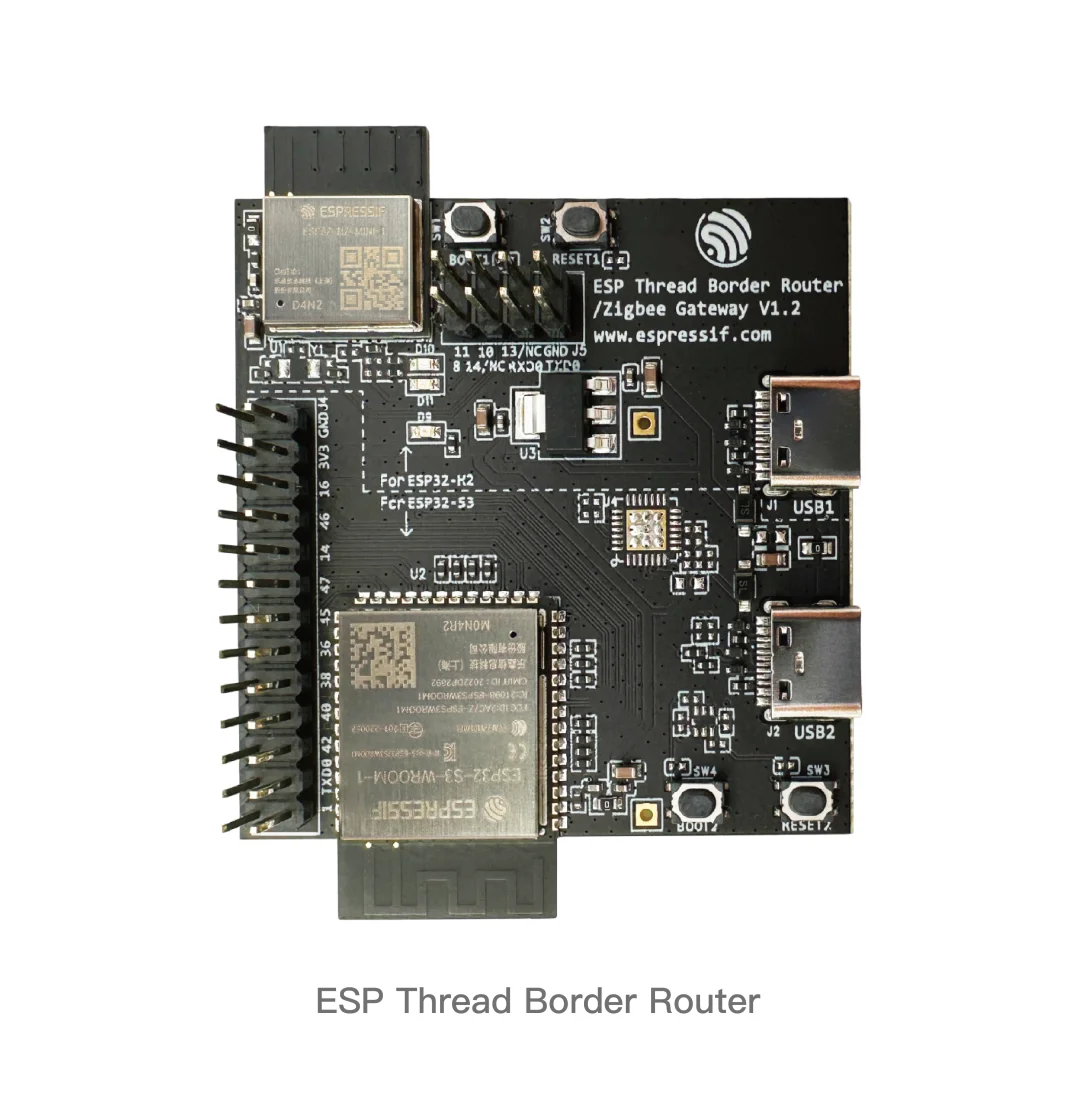

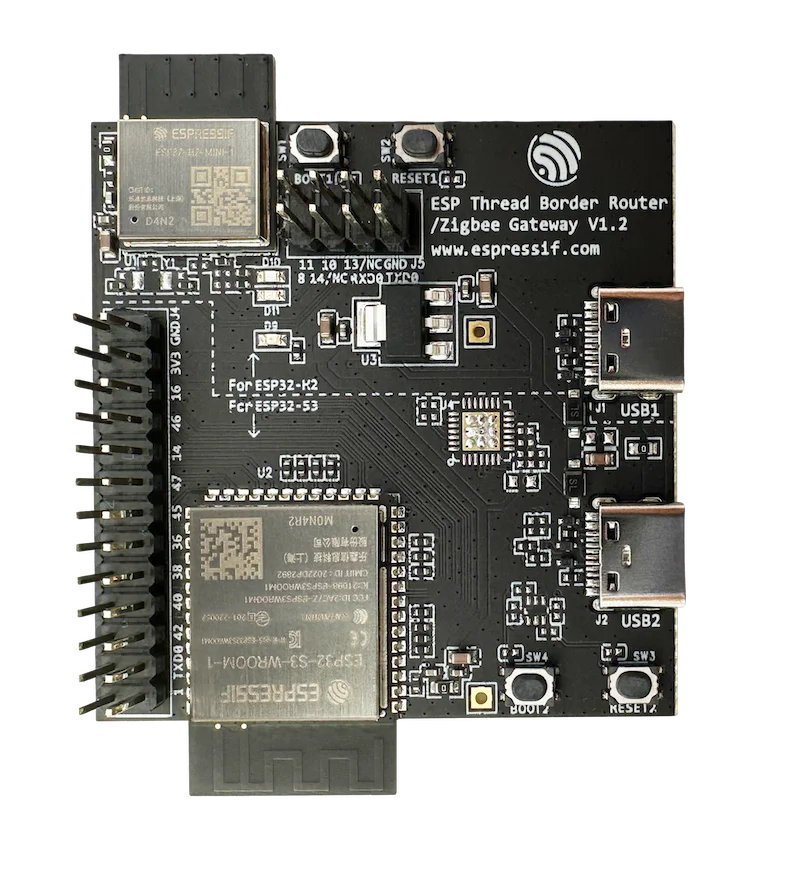

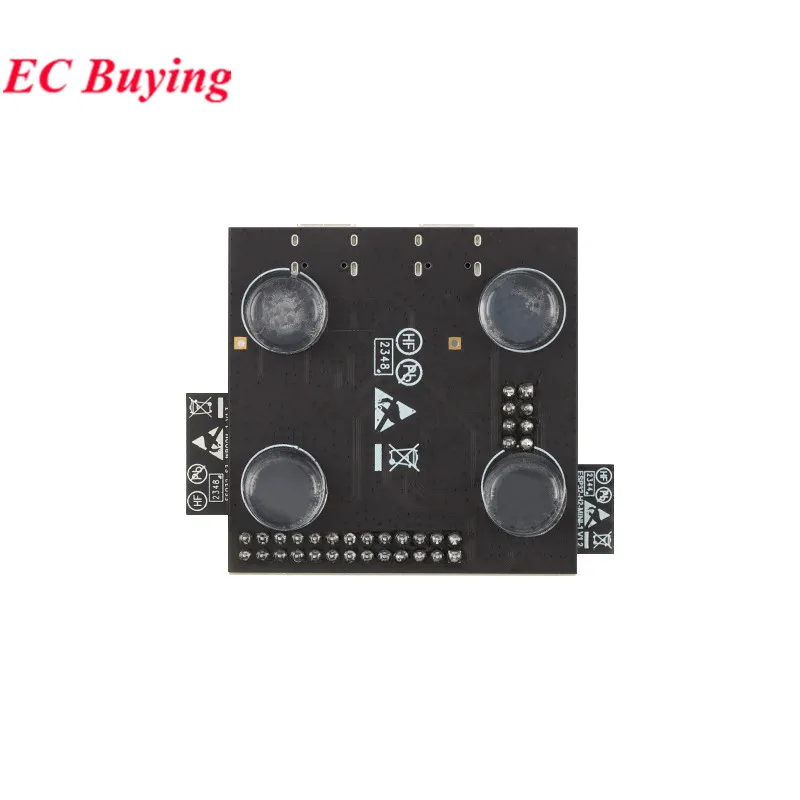

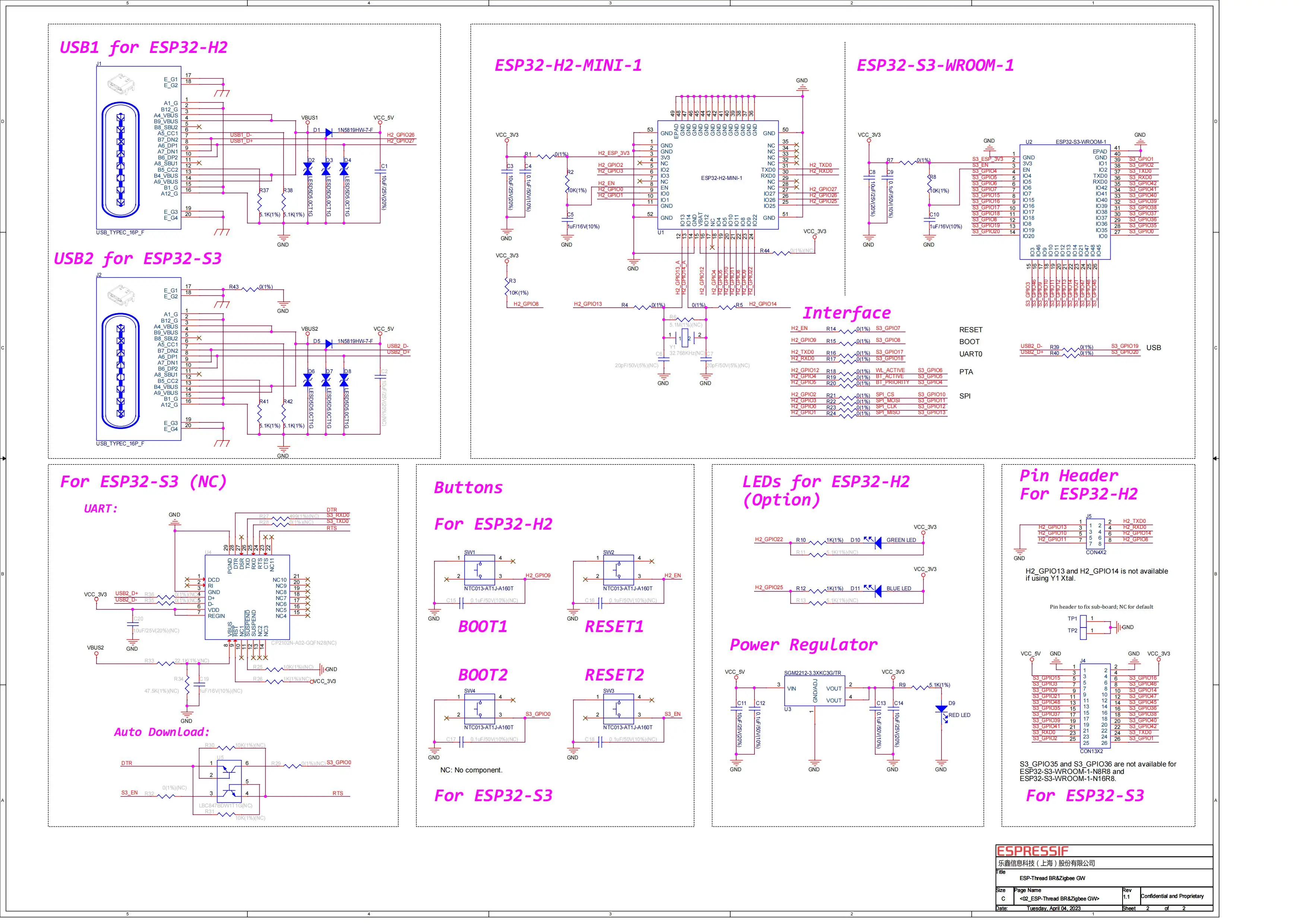

Enrutador de borde de rosca ESP/placa de puerta de enlace Zigbee
El SDK también admite la conexión manual de un RCP de la serie ESP32 a un SoC Wi-Fi de la serie ESP32.
El SDK del enrutador de borde de hilo ESP también puede ejecutarse en un solo SoC que admita Wi-Fi y Thread (por ejemplo,), verifiquePara más información. Pero dado que solo hay una ruta de RF en El, lo que significa que el Wi-Fi y el Thread no pueden recibir simultáneamente, tiene un impacto significativo en el rendimiento. Por lo tanto, se recomienda la solución de dos SoCs.

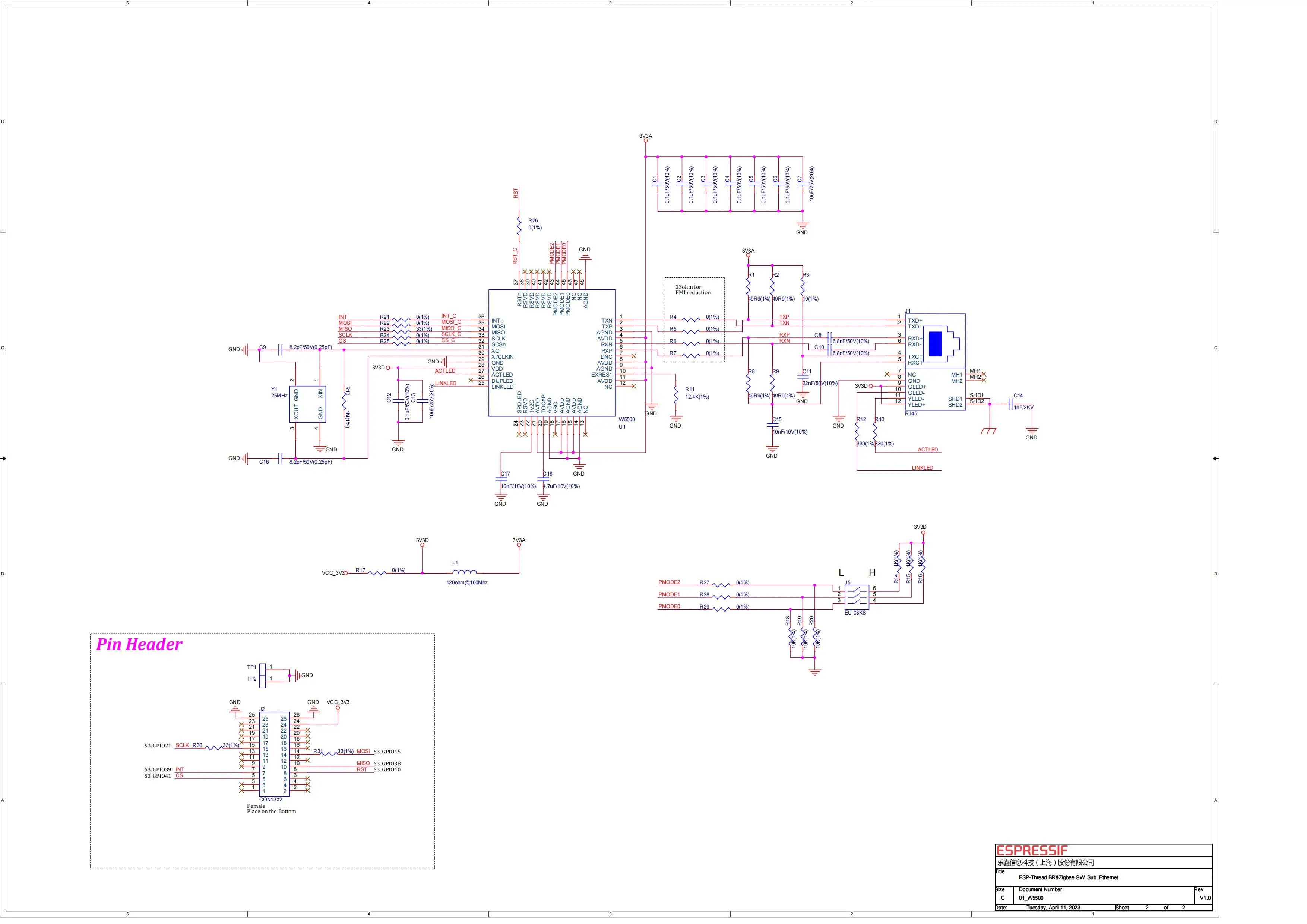

1.2.2. Enrutador de borde de rosca basado en Ethernet
Similar a la configuración anterior de ruta de borde de hilo basada en Wi-Fi, pero se requiere un dispositivo con interfaz Ethernet.

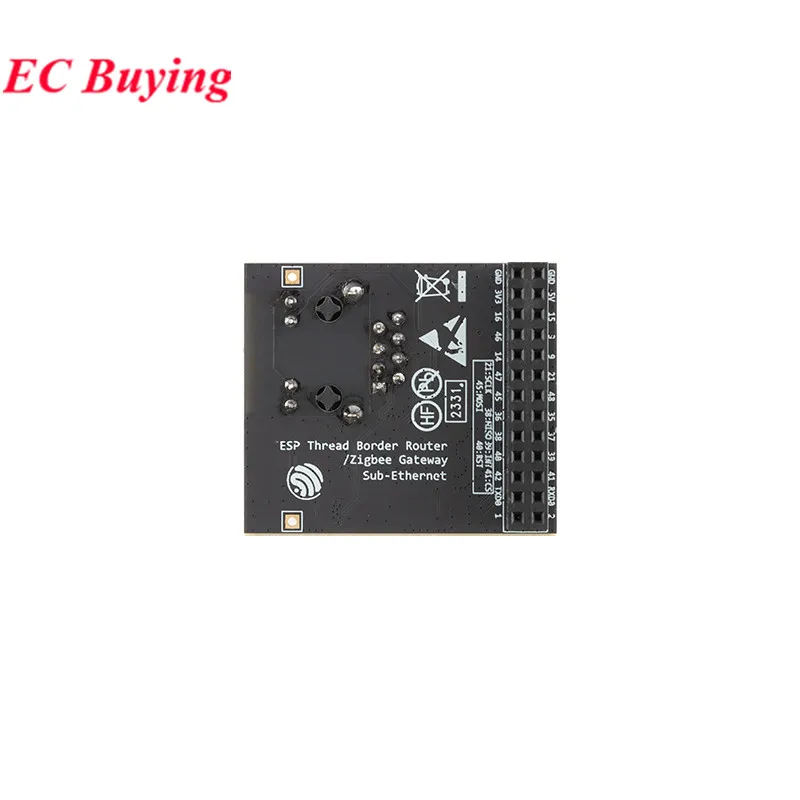

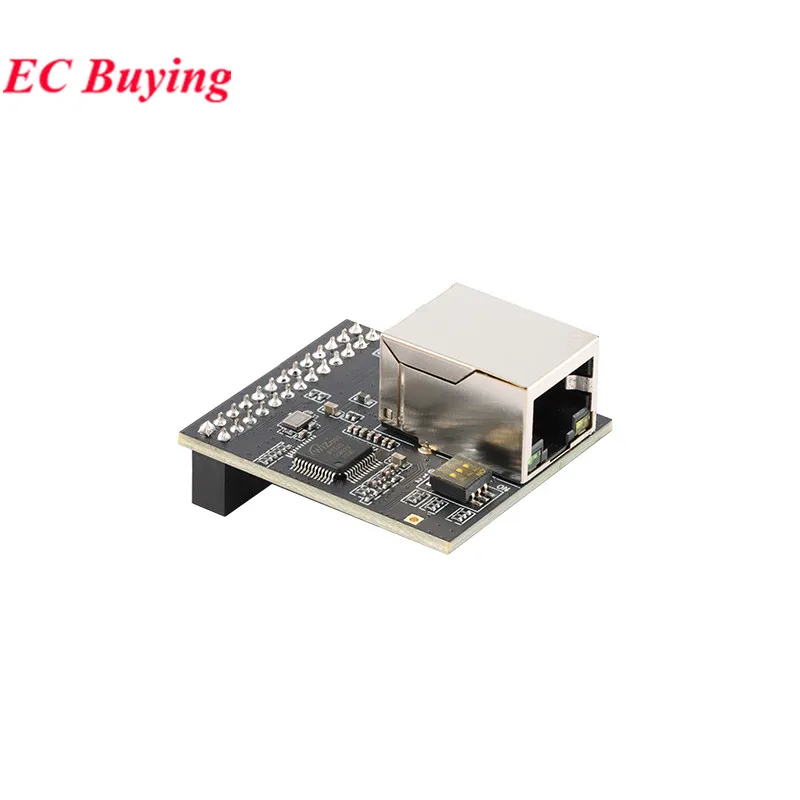

Enrutador de borde de rosca ESP/subEthernet de puerta de enlace Zigbee
1.2.3 Contenido y embalaje
Información del pedido
La Placa de desarrollo tiene una variedad de variantes para elegir, como se muestra en la siguiente tabla.
Código de pedido
Módulo a bordo
Flash [A]
PSRAM
Descripción
Rosca ESP BR-Zigbee GW

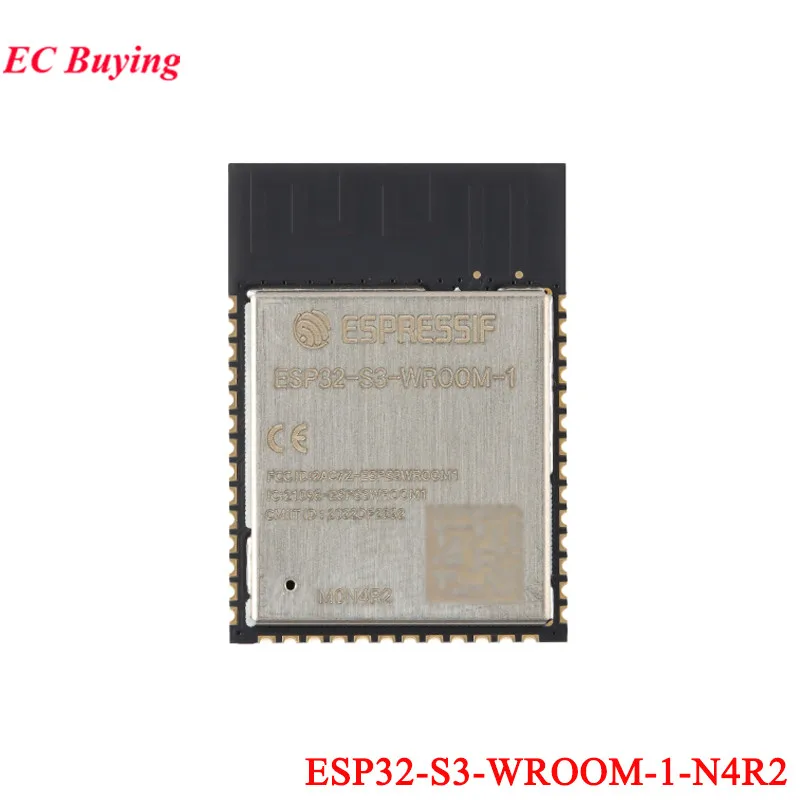

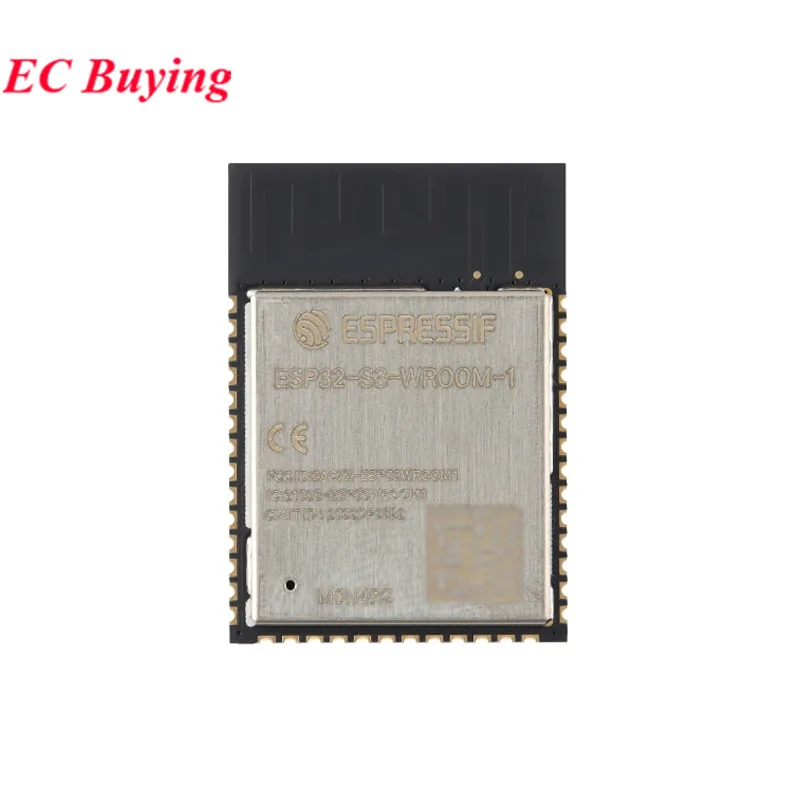

ESP32-S3-WROOM-1 y ESP32-H2-MINI-1
4 MB
2 MB
Enrutador de borde de rosca ESP/placa de puerta de enlace Zigbee
Rosca ESP BR-Zigbee GW_SUB
Enrutador de borde de rosca ESP/subEthernet de puerta de enlace Zigbee
El flash está integrado en el paquete de chips.
1,3. Características principales
La solución ESP Thread Border Router es compatible con Thread 1,3, que admite la aplicación Matter.
Proporciona las siguientes características:
Conectividad IPv6 bidireccional a la red Wi-Fi/Ethernet
Detección de servicios en la red Wi-Fi/Ethernet y la red Thread
Reenvío de multidifusión entre el Wi-Fi/Ethernet y la red Thread
Acceso a Internet IPv4 (NAT64)
Actualización del Border Router y el RCP desde la nube
1,4. GUI web
El enrutador de borde de hilos ESP está equipado con una interfaz gráfica de usuario (GUI) fácil de usar que permite a los usuarios descubrir, configurar y monitorear fácilmente las redes de hilos a través del servidor web.
Para acceder a la GUI Web, simplemente ingreseThelocalIPv4addressPara el enrutador de borde de hilo ESP en la ventana de su navegador con puerto80Y el caminoIndex.html.

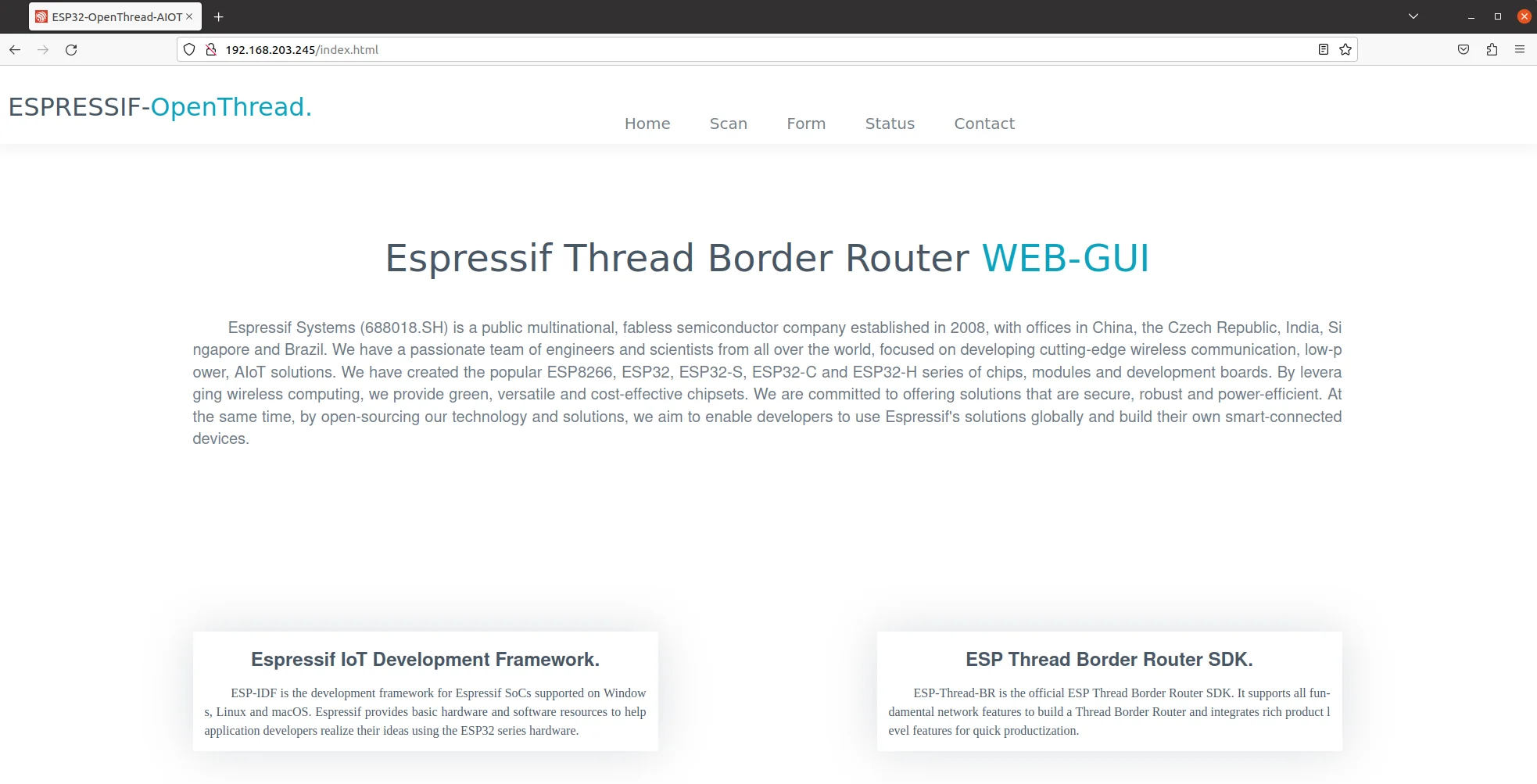

GUI ESP-Hilo-Borde-Enrutador
