Enclustra Andromeda XZU90

Descripción general

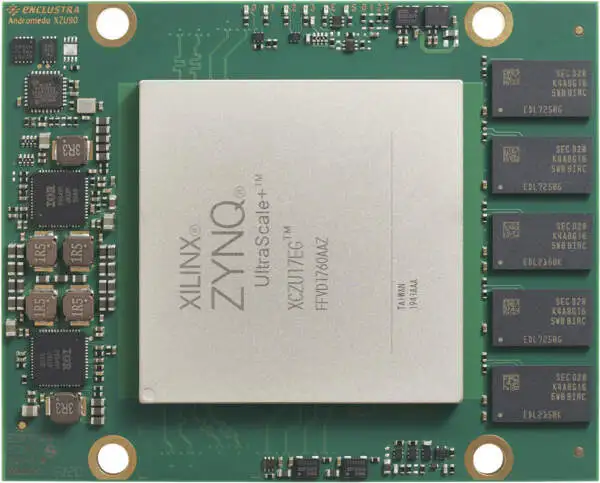

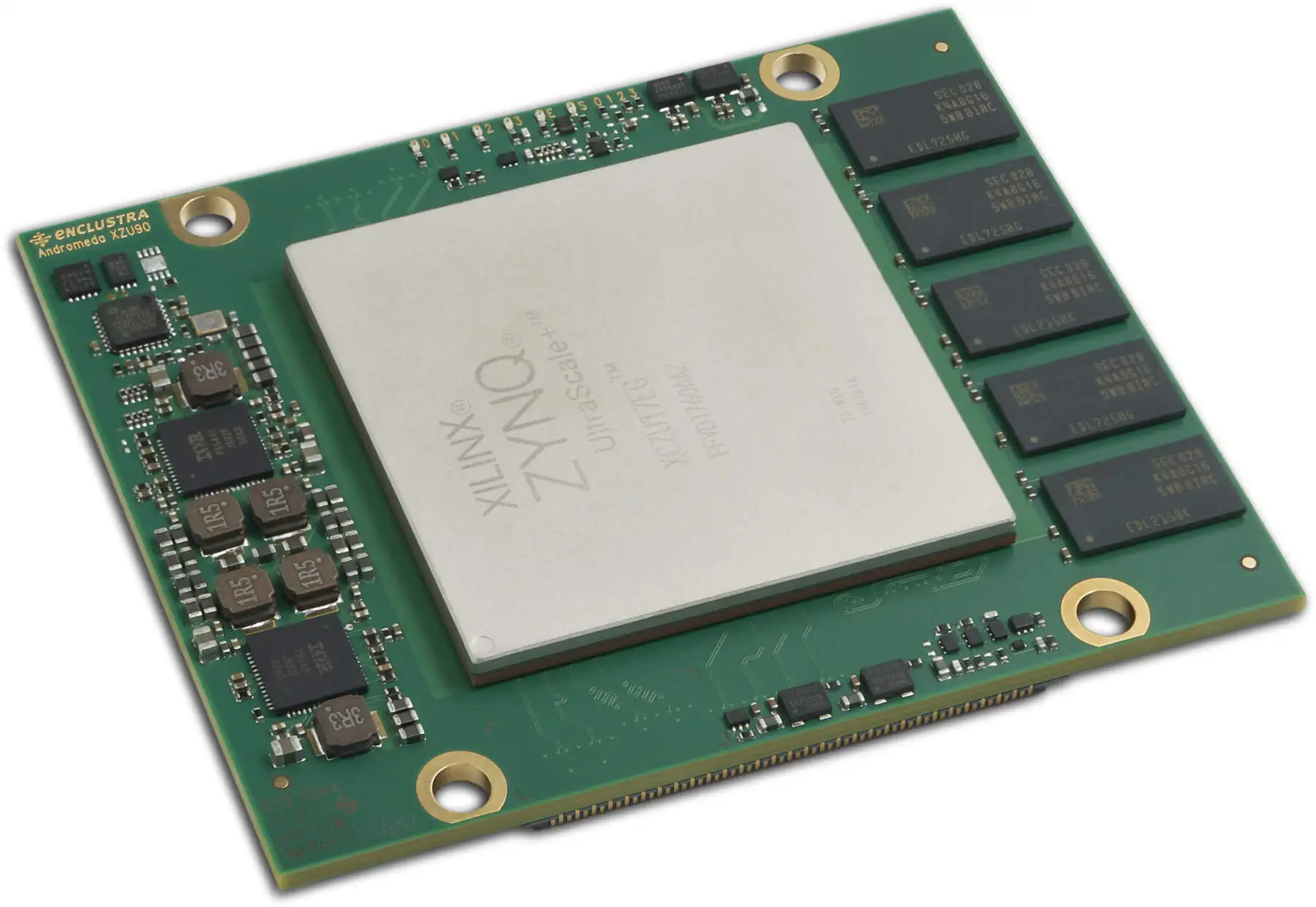

El módulo de sistema en chip (SoC) Andromeda XZU90 combina Zynq UltraScale+ de alta gama de Xilinx™ Dispositivo de la serie MPSoC con rápido DDR4 ECC SDRAM, flash eMMC, flash SPI de cuatro paralelo dual, Gigabit Ethernet PHY dual, USB 3.0 y, por lo tanto, forma un sistema de procesamiento integrado completo y potente.Este módulo es adecuado para aplicaciones de alta velocidad debido a la gran cantidad de transceptores y al rendimiento superior del conector del módulo.

Aspectos destacados

• Construido alrededor del Zynq Ultrascale+ de Xilinx™ MPSoC

• DDR4 SDRAM con código de corrección de errores (ECC)

• Ancho de banda de memoria de 19,2 GByte/seg

• Ofrece hasta 5 x PCIe® Gen3 x16, PCIe Gen2 x4, USB 3.0 y 2 x interfaces Gigabit Ethernet

• Disponible en rango de temperatura industrial.

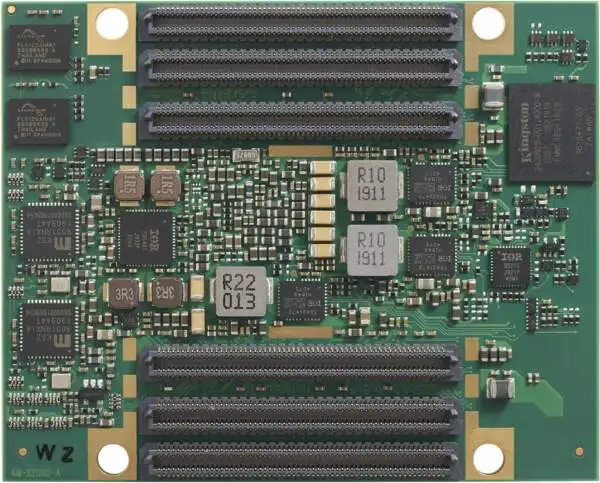

• Seis conectores ADM6-60 Samtec con un total de 686 E/S de usuario

• y cadena de herramientas disponible

• Placa FPGA potente y compacta

Beneficios

• Un sistema de procesamiento integrado completo y potente en un formato compacto que ahorra espacio

• Memoria grande y de alto ancho de banda, con hasta 8 GByte de DDR4 ECC SDRAM

• Transferencia de datos de alto ancho de banda: hasta 5 x PCIe® Gen3 x16, PCIe Gen2 x4, USB 3.0 con bajo costo de integración

• Gran número de transceptores disponibles para varios protocolos de comunicación

• Gran cantidad de E/S de usuario y recursos lógicos FPGA para aplicaciones potentes

• Soporte para sistema operativo Linux

Características

• Xilinx® Zynq Ultrascale+™ MPSoC

• • BRAZO® Cortex de cuatro núcleos™-A53

  • ARM Cortex dual-core™-R5

  • GPU Mali-400MP2

  • Tejido FinFET+ FPGA de 16 nm

• Hasta 8 GB DDR4 ECC SDRAM (PS)

• 128 MB QSPI flash doble paralelo

• Flash eMMC de 16 GB

• Hasta 5 x PCIe® Gen3 ×16 y PCIe Gen2 ×4

• 76 × 6/16/25 Gbit/seg MGT

• • 4 GTR

  • 44 gramos

  • 28 GANTES

• 2 × Gigabit Ethernet (PS y PL)

• USB 2.0/3.0 (host/dispositivo)

• Hasta 1.143.000 LUT4-eq

• 686 E/S de usuario

• • 22 periféricos BRAZO

  • 284 E/S FPGA (24 HD + 260 HP)

  • Señales 380 MGT (reloj y datos)

• Suministro único de 12 V

• Factor de forma pequeño (80 × 64 mm)
