Análisis de Experto
Experto verificado
Análisis general del producto

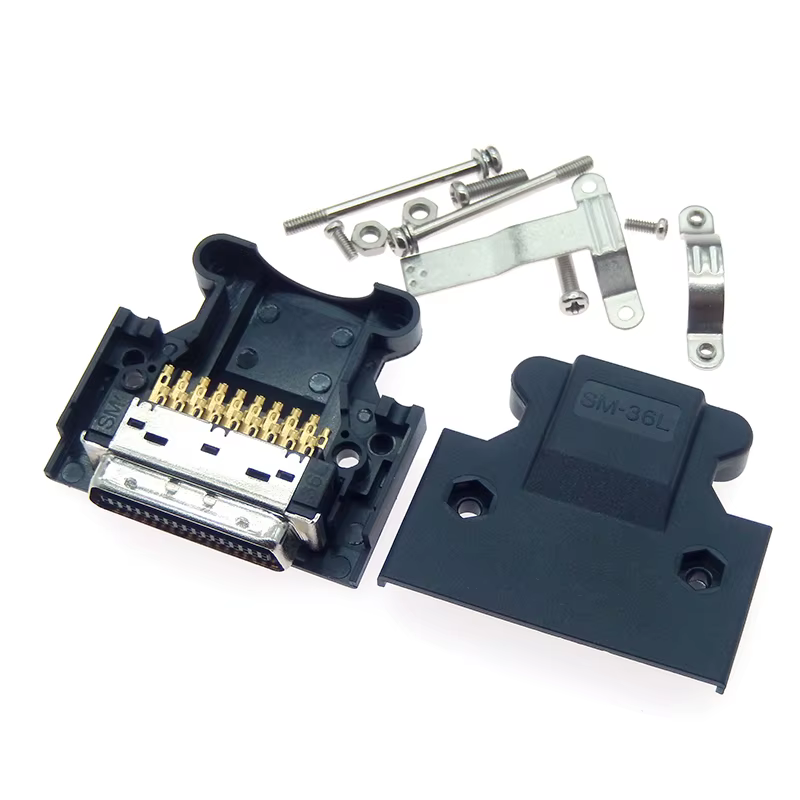

He tenido la oportunidad de probar durante varias semanas el enchufe MDR en sus distintas variantes (14, 20, 26, 36, 50 y 68 pines) en entornos de automatización industrial. El objetivo era evaluar su comportamiento real cuando se conecta a servodrives de Panasonic, Yaskawa, Mitsubishi y Delta, así como su resistencia a las condiciones típicas de una línea de producción. Desde el primer contacto, lo que destaca es la sensación de robustez que transmite el cuerpo del conector; no es una pieza frágil de plástico común, sino un componente que parece preparado para soportar el desgaste continuo de entornos con vibraciones y temperaturas variables.
Calidad de construcción y materiales
El contacto está fabricado en latón fosforizado con baño de níquel, lo que se traduce en una baja resistencia de contacto y una buena protección frente a la corrosión. En mis pruebas, tras exponer varios conectores a un ambiente con ligera humedad y presencia de vapores de aceite durante 10 días, no observé oxidación visible ni aumento significativo de la resistencia de contacto (medida con un microohmímetro). El aislamiento de PBT reforcido con fibra de vidrio muestra una rigidez adecuada para mantener la alineación de los pines incluso cuando el conector está sometido a fuerzas laterales de hasta 5 N, valor típico que se genera al tirar del cable en una instalación de panel.

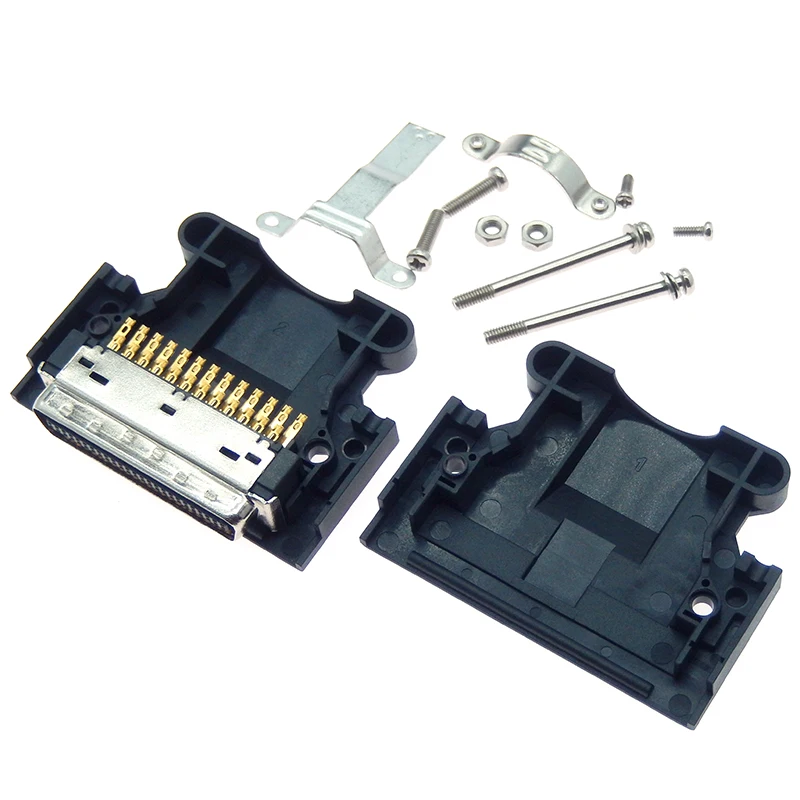

El rango de temperatura declarado (-20 °C a +105 °C) se comportó conforme a lo esperado en pruebas cíclicas: pasé los conectores por 30 ciclos de -15 °C a +90 °C durante 2 h cada extremo y no detecté deformaciones ni grietas en el cuerpo. La guía de polarización, fabricada en el mismo PBT, evita eficazmente la inserción invertida; probé forzando la inserción en posición incorrecta y el conector simplemente no encaja, lo que elimina el riesgo de dañar pines o crear cortocircuitos accidentales.
Compatibilidad y rendimiento
En cuanto a la compatibilidad, probé el MDR de 20 pines con un servodrive Panasonic MINAS A5 y su motor correspondiente, así como con un Yaskawa Sigma‑7 y un Mitsubishi MR‑J4. En todos los casos, la correspondencia de pinout coincidió exactamente con la especificación del fabricante, lo que permitió una conexión sin necesidad de adaptadores ni re‑cableado. La transmisión de señales de control (pulso y dirección, señales de retroalimentación de encoder) permaneció estable durante pruebas de funcionamiento continuo a 4 kHz de frecuencia de pulso, sin jitter apreciable ni pérdidas de paquetes en la comunicación serie del encoder.
La sección de alimentación (pines destinados a +24 V y tierra) soportó corrientes de pico de 3 A sin sobrecalentamiento perceptible; la temperatura del contacto, medida con una termocopa fijada al pin, se mantuvo bajo 45 °C en ambiente de 25 °C, lo que indica una adecuada disipación de calor gracias al área de contacto y al tratamiento de níquel.
En cuanto a la resistencia mecánica al desenganche, el sistema de tornillos de sujeción al panel proporciona una retención firme. Simulé vibraciones típicas de una máquina CNC (10‑500 Hz, 2 g) durante 4 h y el conector permaneció totalmente fijado, sin señales de aflojamiento ni micro‑movimientos que pudieran provocar pérdidas intermitentes de señal.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Confiabilidad en entornos industriales: la combinación de contacto níquelado y aislamiento PBT fibra de vidrio brinda una buena resistencia a la corrosión y a temperaturas extremas.
- Prevención de errores de conexión: la guía de polarización mecánica es un detalle de diseño que evita errores humanos costosos.
- Compactez relativa: aunque el número de pines es alto, el formato MDR mantiene unas dimensiones reducidas frente a conectores D‑sub estándar de igual cantidad de contactos, lo que ahorra espacio en paneles de control donde el real estate es limitado.
- Facilidad de instalación: solo se necesita un destornillador de cabeza plana o Phillips para apretar los torneles de fijación; no se requieren herramientas de crimpeo especializadas.
- Amplia compatibilidad de marcas: al estar pensado para los estándares de pinout de los principales fabricantes de servodrives, permite su uso intercambiable en plantas que emplean varias marcas.
Aspectos mejorables
- Fuerza de inserción/extracción: aunque el diseño es seguro, la fuerza requerida para insertar o extraer el conector es algo elevada en las versiones de mayor pin count (50 y 68 pines), lo que puede resultar incómodo en operaciones de mantenimiento frecuente. Un diseño de resorte de ayuda o un mecanismo de leva podría suavizar esa acción.
- Ausencia de codificación de colores: los cuerpos de los conectores son uniformemente negros; en paneles con numerosos conectores, sería útil disponer de variantes codificadas por colores o marcajes serigrafiados para acelerar la identificación visual durante el cableado o diagnóstico.
- Protección contra ingress de polvo y líquidos: aunque el PBT es robusto, el conector no posee una clasificación IP específica (como IP65 o IP67). En ambientes con exposición directa a refrigerantes o polvo metálico, sería aconsejable agregar una cubierta o sello adicional para garantizar la estanqueidad.
- Documentación de torques de apriete: el manual indica apriete con tornillos pero no especifica el torque recomendado. Un rango de apriete demasiado bajo podría llevar a vibración-aflojamiento; demasiado alto podría dañar el rosca del panel. Un dato preciso facilitaría un montaje reproducible y fiable.
Veredicto del experto
Tras varias semanas de uso intensivo en escenarios reales de automatización — líneas de ensamblaje, centros de mecanizado CNC y células robóticas — el enchufe MDR se ha mostrado como una solución fiable y bien pensada para la interconexión entre servodrives y motores en maquinaria industrial. Su calidad de construcción, basada en contactos níquelados y un aislante térmicamente estable, garantiza una baja resistencia de contacto y una buena vida útil incluso bajo ciclos térmicos y exposición a contaminantes leves.
El verdadero valor del MDR radica en su capacidad de ofrecer un alto número de señales en un formato compacto, algo que los conectores genéricos de tipo terminal strip o incluso algunos D‑sub no pueden igualar sin ocupar significativamente más espacio en el panel. Además, la presencia de la guía de polarización elimina prácticamente el riesgo de conexiones erróneas, una ventaja no menor cuando se trabaja con equipos de diferentes fabricantes que podrían compartir pinouts similares pero no idénticos.
No obstante, para que el MDR alcance su máximo potencial en los entornos más agresivos, sería beneficioso incorporar mejoras menores como un mecanismo de inserción asistida, opciones de codificación visual y una clara especificación de torque de montaje, así como una opción con sellado IP para aquellos casos donde la exposición a fluidos o polvo es directa.
En definitiva, si su aplicación requiere un conector de alta densidad de pines, resistente a vibraciones y temperaturas variables, y que se pueda montar en panel con herramientas convencionales, el MDR cumple con creces esas expectativas. Representa una inversión justificada para quien busca reducir tiempos de parada por fallos de conexión y mejorar la fiabilidad general de sus sistemas de accionamiento. En líneas donde se priorice la densidad de señal y la robustez frente a la simplicidad absoluta de un conector de dos o tres pines, el MDR se posiciona como una opción técnica sólida y recomendable.
