Descripción

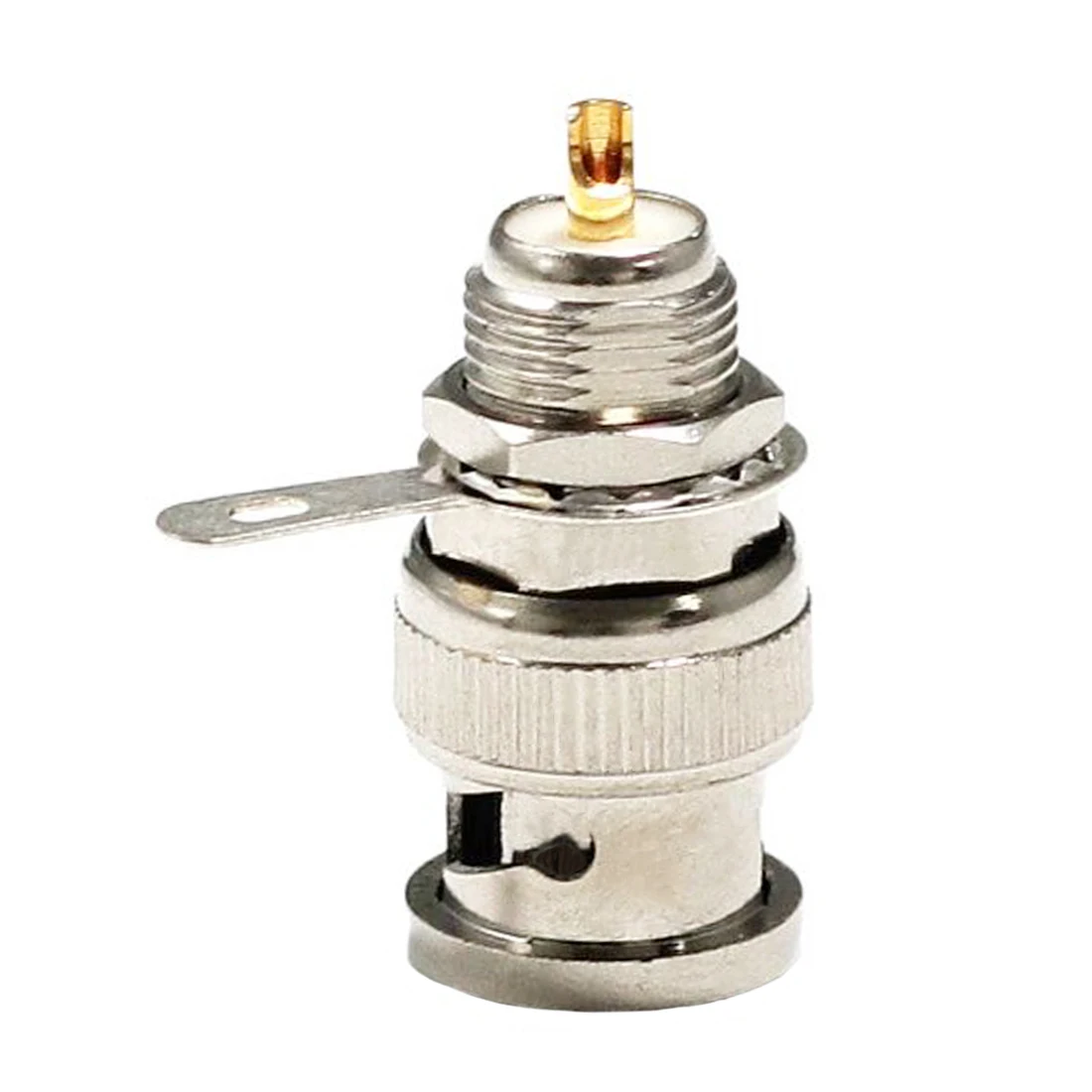

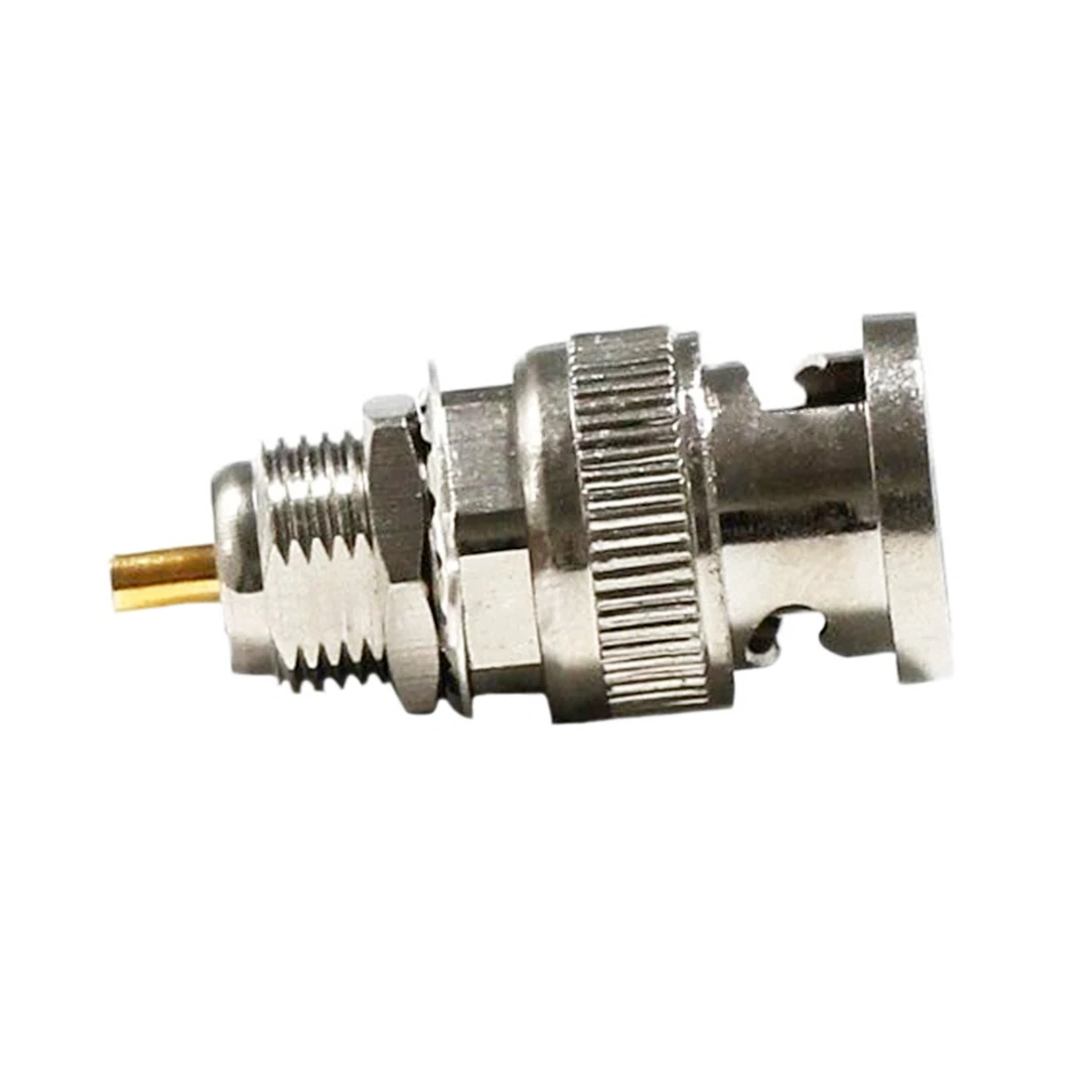

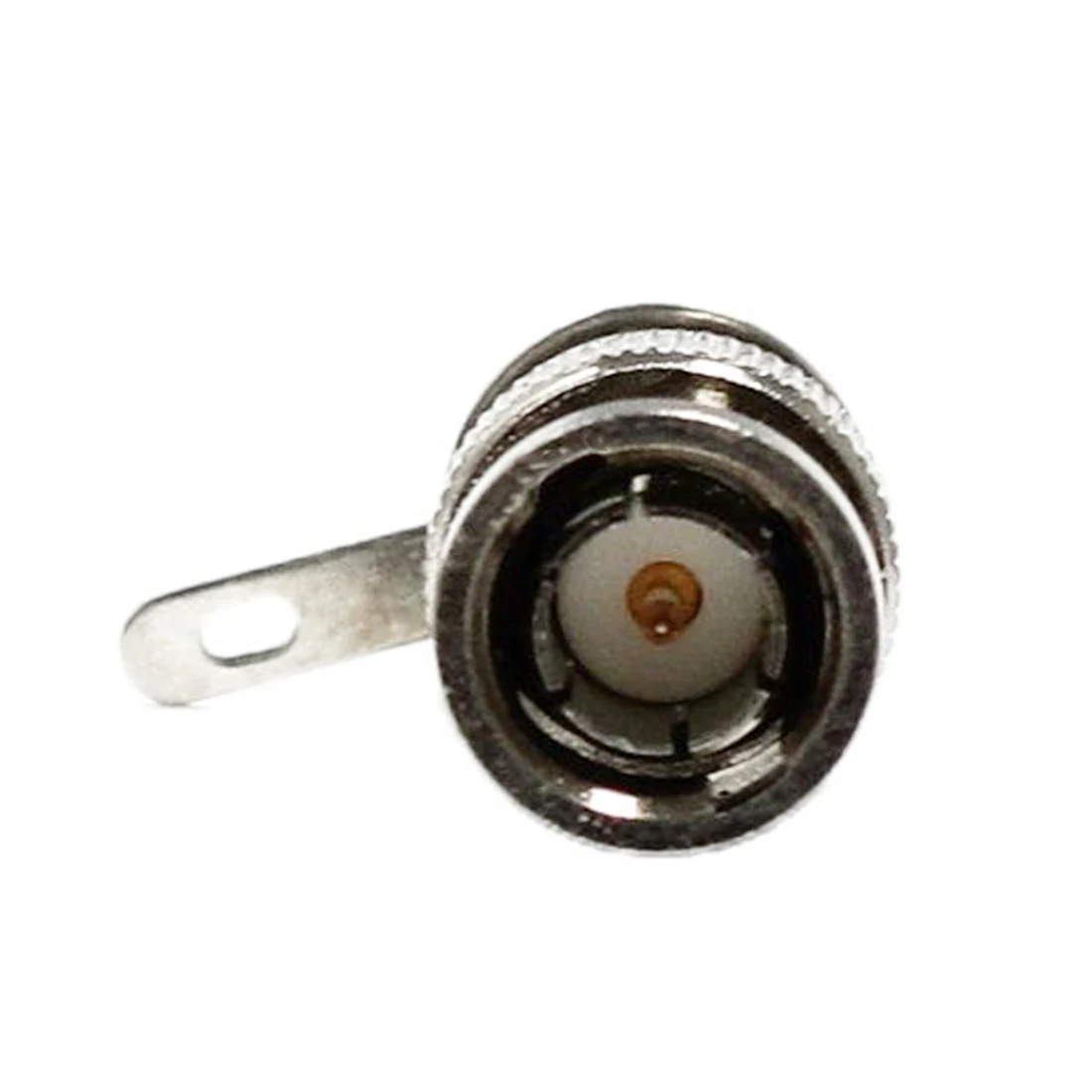

Conector coaxial RF BNC macho, montaje en Panel frontal recto con terminal de copa de soldadura de tuerca, 1 unidad
Descripción:
Los conectores BNC se utilizan principalmente para campos de CCTV
Serie de productos:
BNC
Estilo del cuerpo del Conector:
Recto
Tipo de producto:
Montaje cable
Material del conector:
Latón
Aplicación:
Soldadura
Contacto chapado:
Níquel
Accesorio/fijación:
Montaje en panel con copa de soldadura de tuerca
Terminación de contacto:
Soldadura
Revestimiento corporal:
Niquelado
Género:
Macho
Terminación del cuerpo:
Soldadura
Impedancia:
50 ohmios
Tipo de cable:
El tipo BNC es ampliamente utilizado en conexión con los cables coaxiales de RF en el campo de la informática, la red inalámbrica, el equipo médico y el instrumento electrónico.
Principales CARACTERÍSTICAS TÉCNICAS
MATERIAL Y ENCHAPADO
Rango de temperatura:
-55 ~ + 155 °C (Cable PE-40 ~ + 85 °C)
Impedancia:
50Ω, 75Ω
Cuerpo
Latón
Niquelado
Rango de frecuencia:
DC ~ 4GHz
Voltaje de funcionamiento:
500V R. M. s a nivel del mar
Contacto resistente
Bronce Estaño
Chapado en oro o plata
Voltaje resistente:
1500V R. M. s a nivel del mar
Resistencia de contacto:
A) Contacto central ≤ 1,5 m Ω
B) Contacto externo ≤ 1M Ω
Contacto PIN
Latón
Chapado en oro o plata
Resistencia de aislamiento:
≥ 5000MΩ
Contacto de enchufe
Berilio-cobre
Chapado en oro o plata
Fuerza de retención del conductor central:
≥ 0,57 N
Aislante
PTFE
Pérdida de inserción
≤ 0,20 dB/3GHz
Casquillo engarzado
Aleación de cobre
Niquelado
Relación de onda estacionaria de voltaje:
Recto ≤ 1,22/3GHz
Ángulo recto ≤ 1,30/3GHz
Junta tórica
Caucho de silicona 6146
Durabilidad (acoplamiento):
≥ 500 veces (ciclos)
Estándar aplicable:
MIL-C-39012
CECC 22120
IEC-60169-8
