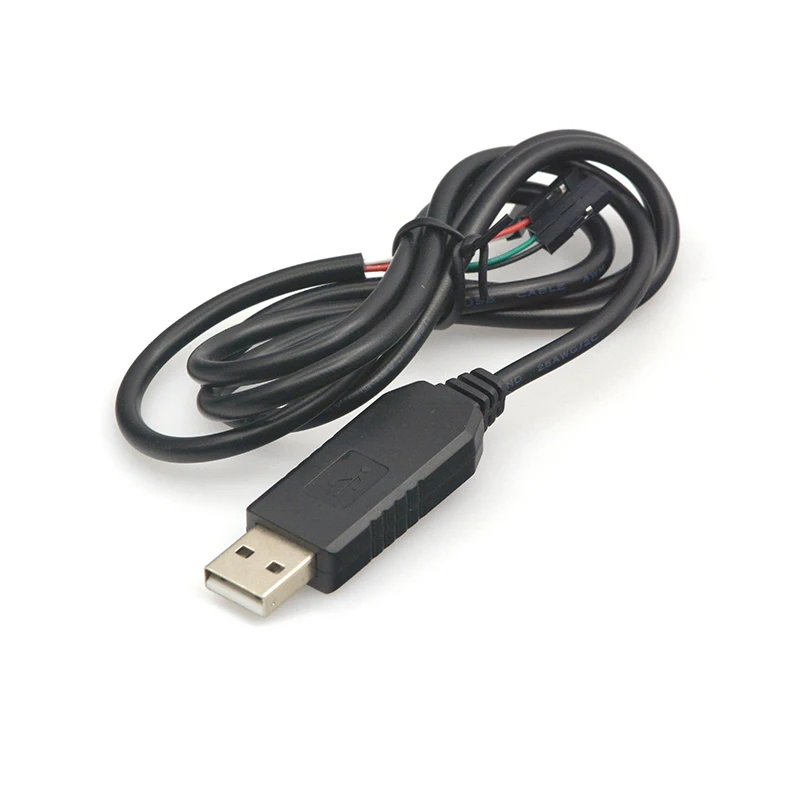

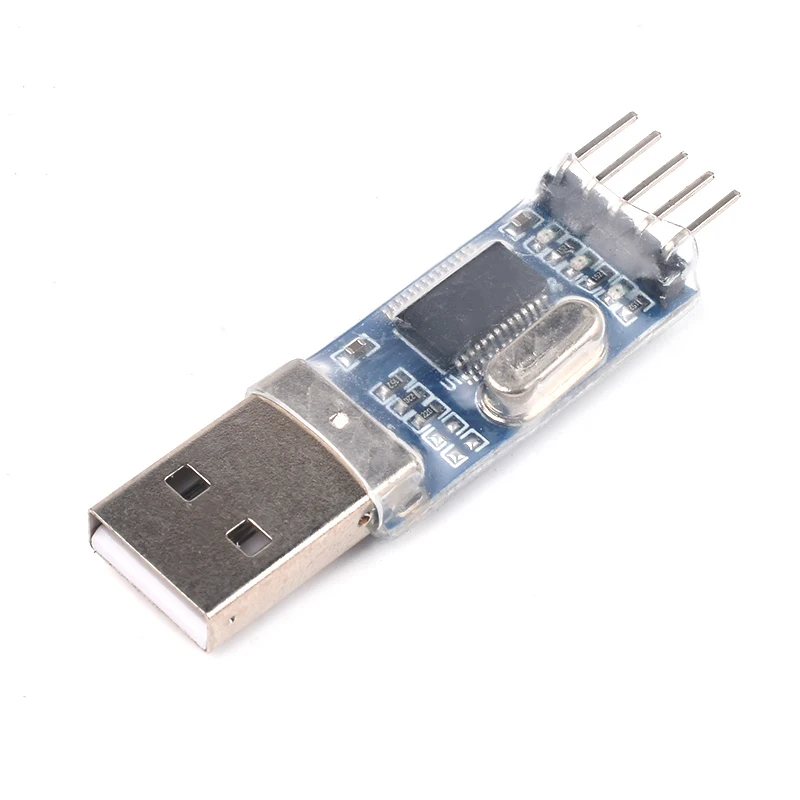

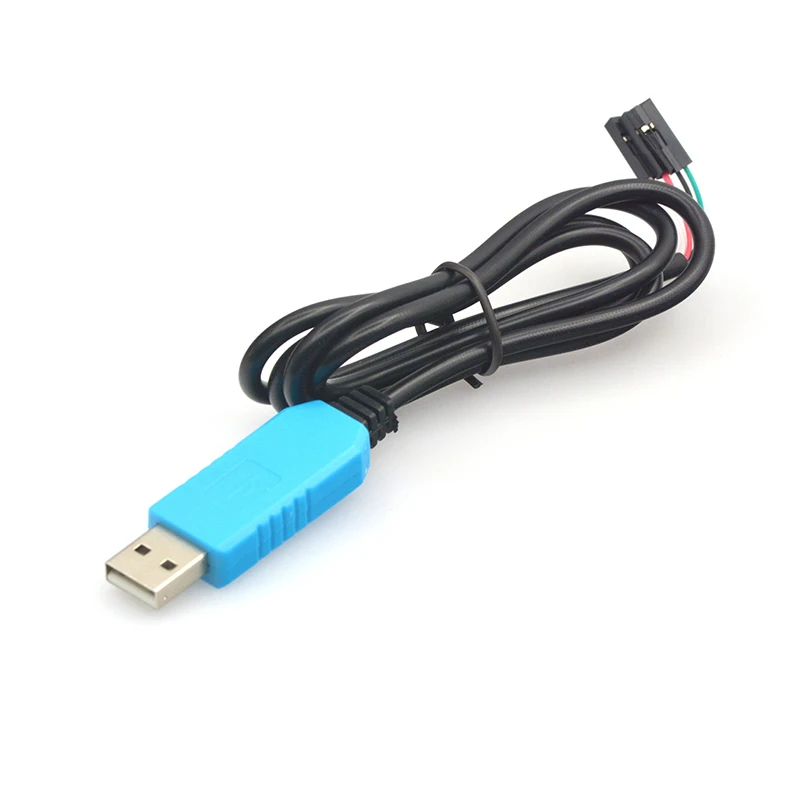

Electrónica inteligente PL2303 PL2303HX USB a UART TTL, módulo de Cable 4P 4Pin RS232, convertidor de línea Serial compatible con Linux Mac Win7

Secuencia de líneas definidaRojo + 5V,Negro GND,Verde RXD,Blanco TXD

Nota especial:

(A) la conexión solo para vender un plato pequeño, una herramienta. No estamos familiarizados con ellos, no pueden proporcionar orientación operativa. Muchos modelos en el mercado, y las habilidades de cada persona y hasta ahora, por lo que no podemos mantener que pueda tener éxito. No porque no haya tenido éxito y nos haya dado comentarios neutrales o negativos, ¡entonces culpamos a Dou!

(B) Enviamos un probado, para recordar a los compradores que no lo reciban directamente después de la operación, para evitar que no piensen que hay un problema. Primero haga una prueba simple: si coloca la línea conectada al ordenador, el ordenador indicará "Encontrado nuevo hardware ...." conectado (GND) con un bolígrafo negro multímetro, bolígrafo rojo para recoger (RX) y (TX) se puede medir el voltaje, entonces las placas pequeñas deben ser buenas. Instrucciones especiales aquí (GND) para los pines de voltaje, se debe quemar la energía, por lo que el cableado del usuario debe medir con precisión los pines del dispositivo, ¡para evitar pérdidas innecesarias!

Algunos compradores no tienen cuidado con el chip quemado o no funcionan o la máquina en sí no admite la actualización, por ejemplo, nuestro tablero. Por favor, los compradores lo omiten, gracias. Tal situación no da retorno o reembolso el comportamiento de no recibir la evaluación y Mala.

Nota: Se establece la salida de 3,3 V y 5,0 V (esta es la fuente de alimentación al microcontrolador, las máquinas de actualización no necesitan la placa pequeña) desenchufadas del ordenador, configure los puentes para tomar, no viven para evitar daños al equipo.

Conexión pin y descripción

Si la conexión es incorrecta, asegúrese de encontrar las definiciones del PIN, especialmente GND no debe conectarse al voltaje del pin, Y el terminal RX y TX no está conectado al pin VCC (medición real de algún voltaje del PIN VCC de hasta 14V). Debe ser un chip de cable adaptador quemado, tenga en cuenta que no tome su propia placa pequeña para experimentar o quemar. No somos responsables. Debe encontrar las definiciones de PIN en la siguiente.

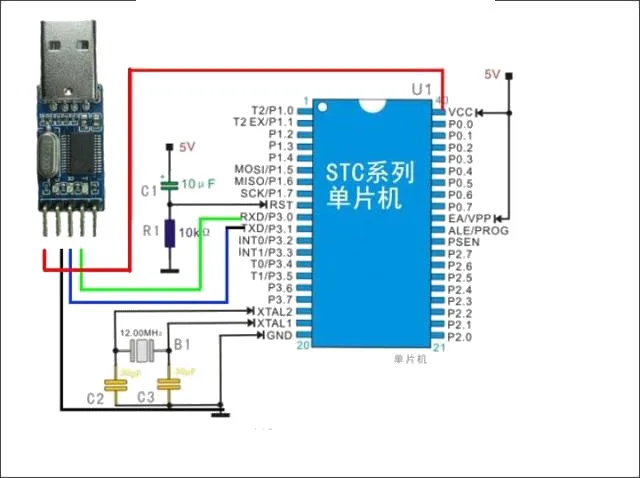

Método de conexión: repetir el cepillo solo necesita tres líneas, generalmente se usa en las tres líneas de señal RX TX GND, El VCC sin acceso. La aguja amiga de 4,5 de arriba, no conectada a las agujas VCC y BT. Use RXD conectado con la placa de destino TX Fase, TXD y la placa de destino RX,GND conectado a GND si no, cambie RX y TX.

¡Todos los módulos han sido probados de fábrica!
