Descripción
Una descripción de

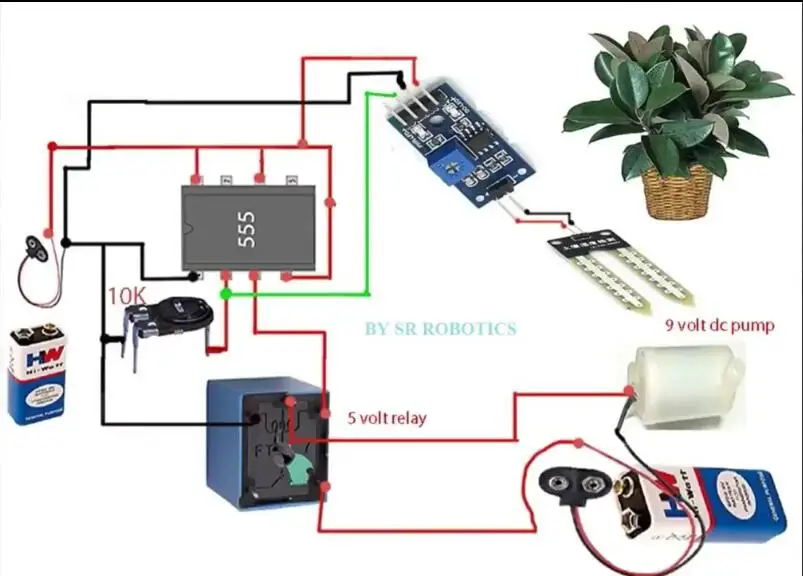

Un bebé que es un sensor de agua simple se puede usar para detectar la humedad del suelo cuando el módulo de déficit de humedad del suelo genera un nivel alto y una salida baja viceversa.Utilice este sensor para producir un dispositivo de riego automático de plantas, para que las plantas de su jardín sin que las personas lo manejen.
2 ajustes de potenciómetro digital azul de sensibilidad ajustable (figura)
4 Tensión de funcionamiento 3,3 V-5 V
Modo de salida dual del módulo, la salida digital es una salida analógica simple y más precisa.
Un orificio para perno fijo para una fácil instalación.

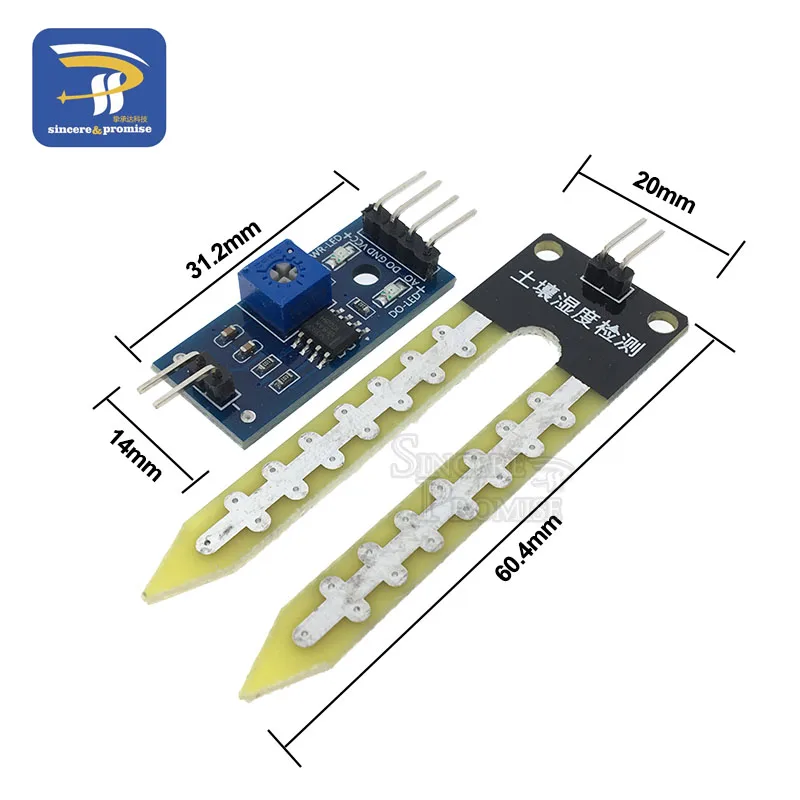

7 placas pequeñas, tamaño de PCB: 3 cm * 1,6 cm
8 indicadores de alimentación (rojo) e indicador de salida de conmutación digital (verde)
9 chips combinadores LM393, estable

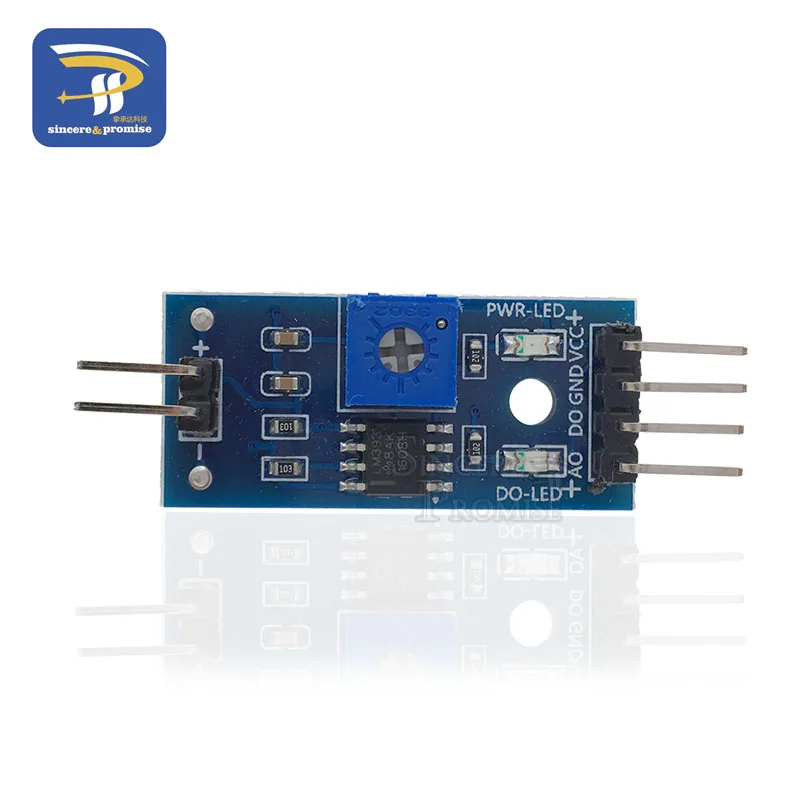

Descripción de la interfaz de dos placas pequeñas (4 cables)
1 VCC externo 3,3 V-5 V
2 GND GND externo
Interfaz de salida digital de placa pequeña 3 DO (0 y 1)
4 AO la interfaz de salida analógica de placas pequeñas
Tres instrucciones de uso
El módulo de humedad del suelo es más sensible a la humedad ambiental y generalmente se usa para detectar el contenido de humedad del suelo.
2 módulos en la humedad del suelo inferiores a un valor umbral establecido cuando la salida del puerto DO es alta, cuando la humedad del suelo excede el valor umbral establecido, la salida del módulo D0 es baja;
3 salidas digitales de placas pequeñas D0 se pueden conectar directamente con el microcontrolador, el microcontrolador para detectar niveles altos y bajos, y así para detectar la humedad del suelo;
El módulo de relé de taller DO de salida digital de 4 placas pequeñas puede controlar directamente el módulo de zumbador y puede formar un equipo de alarma de humedad del suelo;
5 placas pequeñas de salida analógica AO y módulo AD conectados a través del convertidor AD, puede obtener valores más precisos de humedad del suelo;
