Descripción
Parámetros del producto:

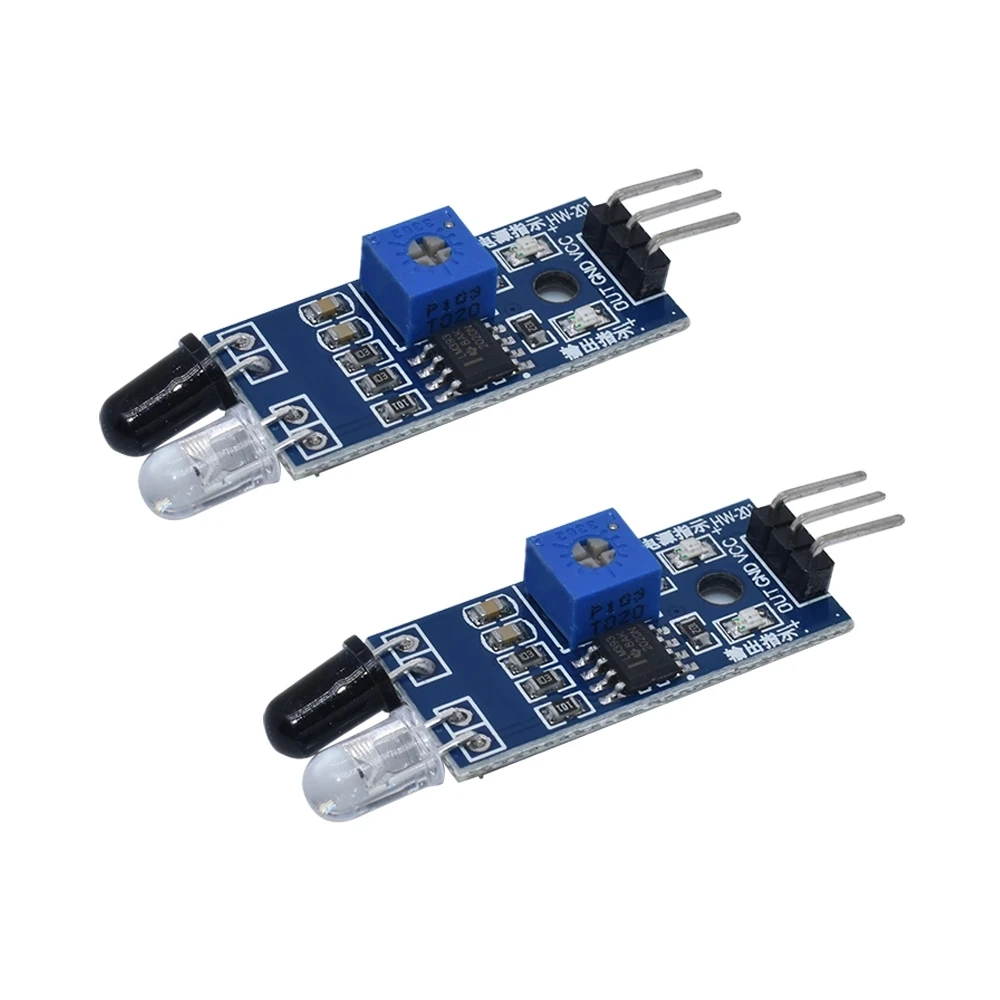

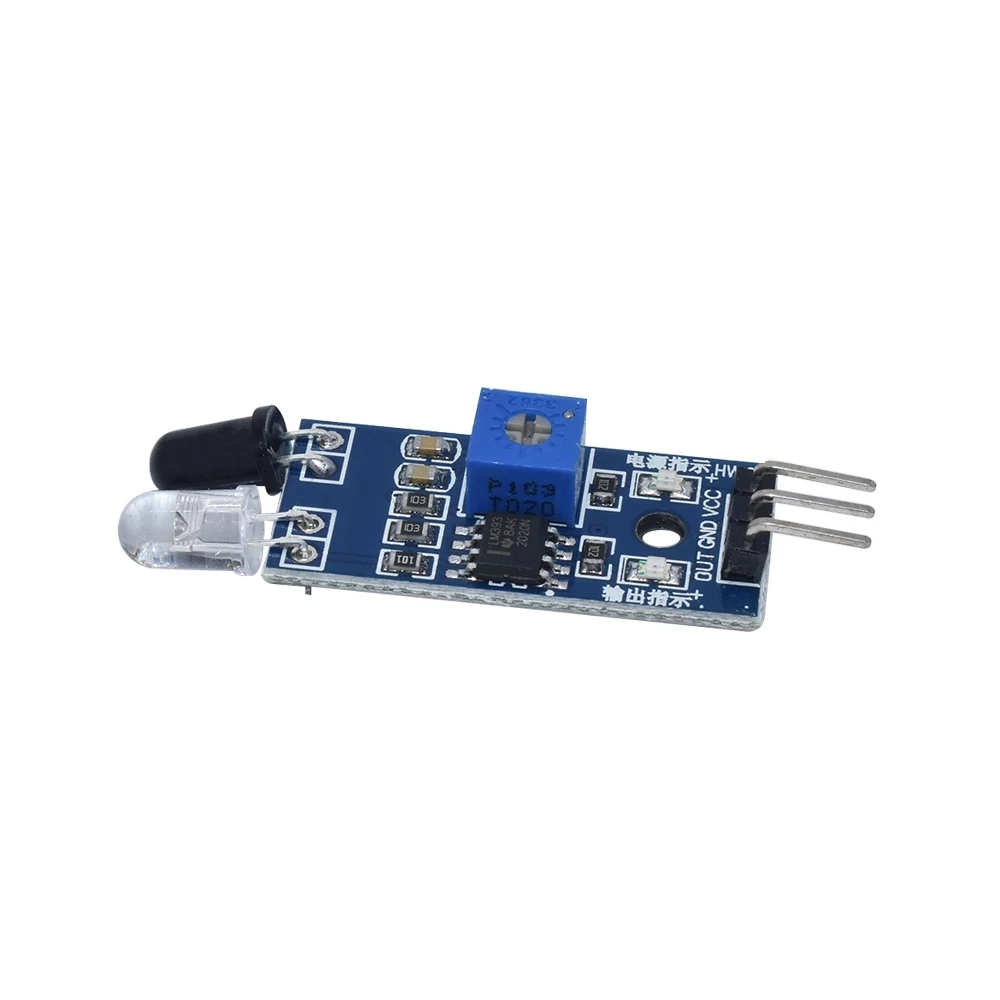

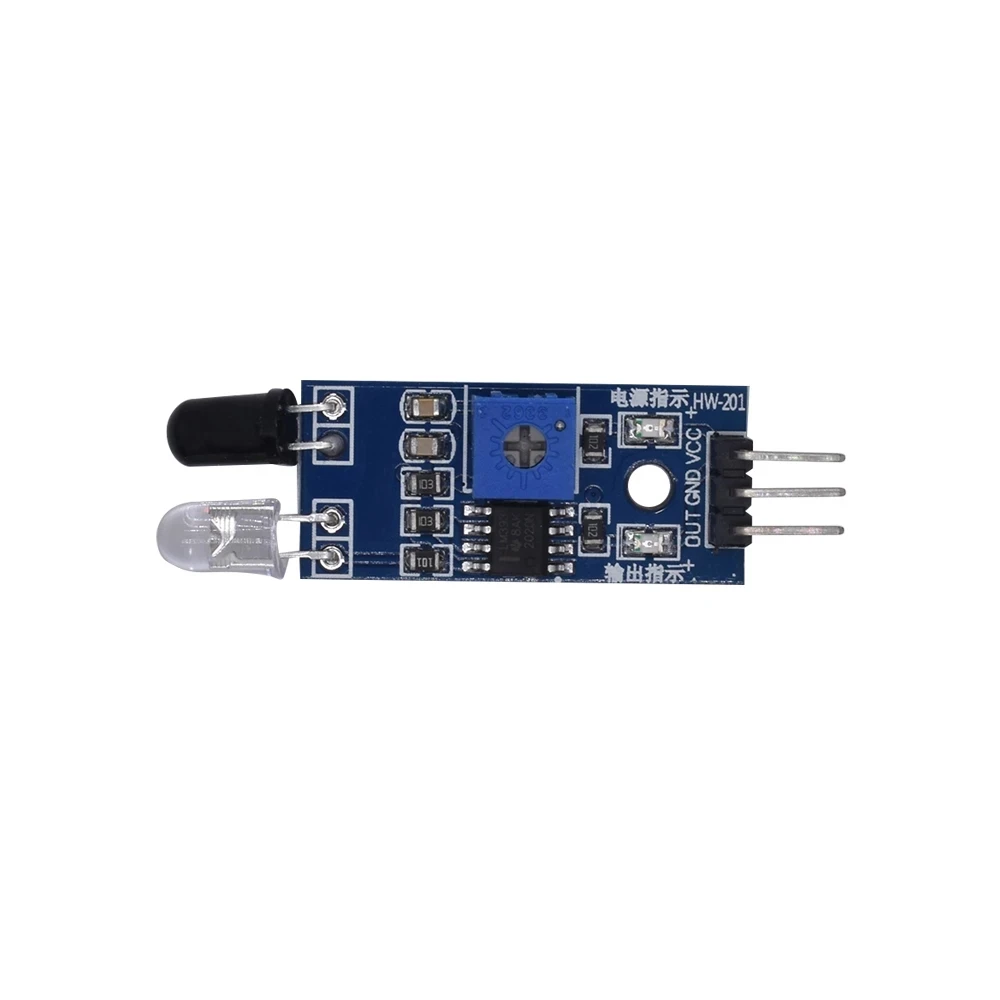

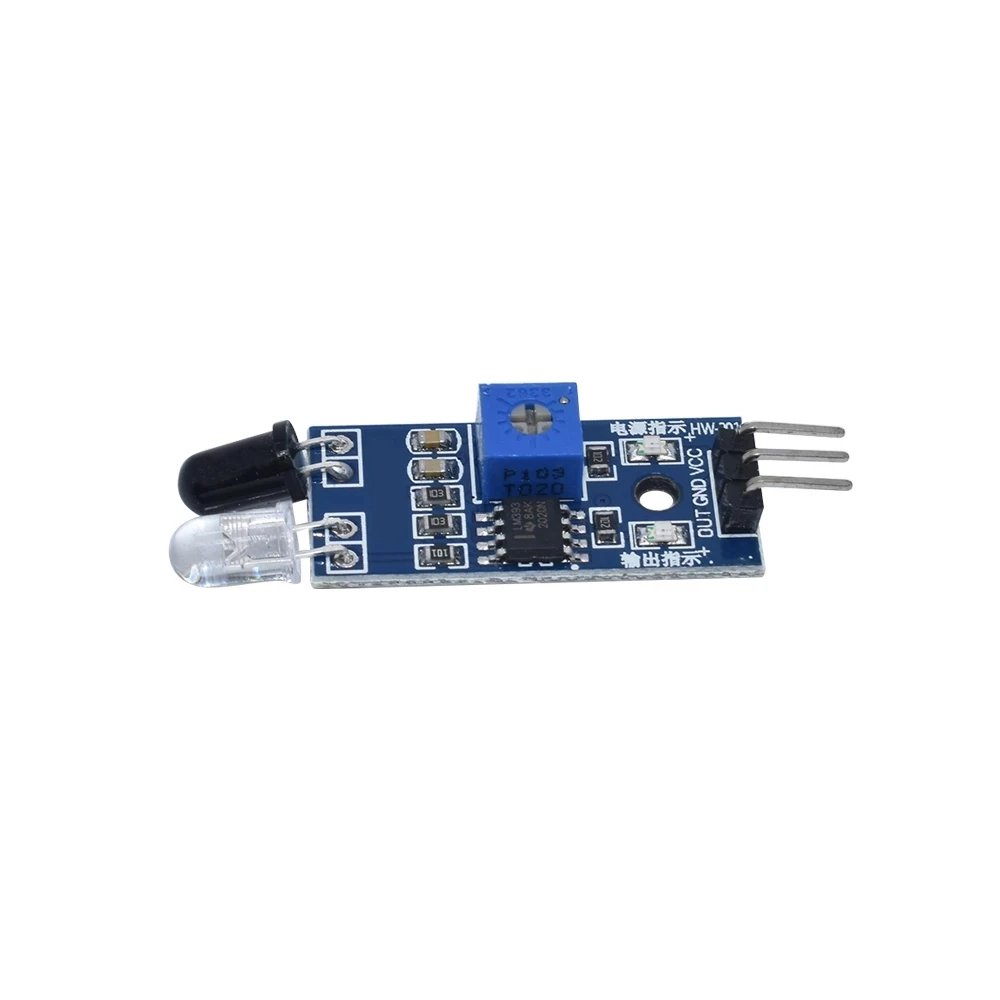

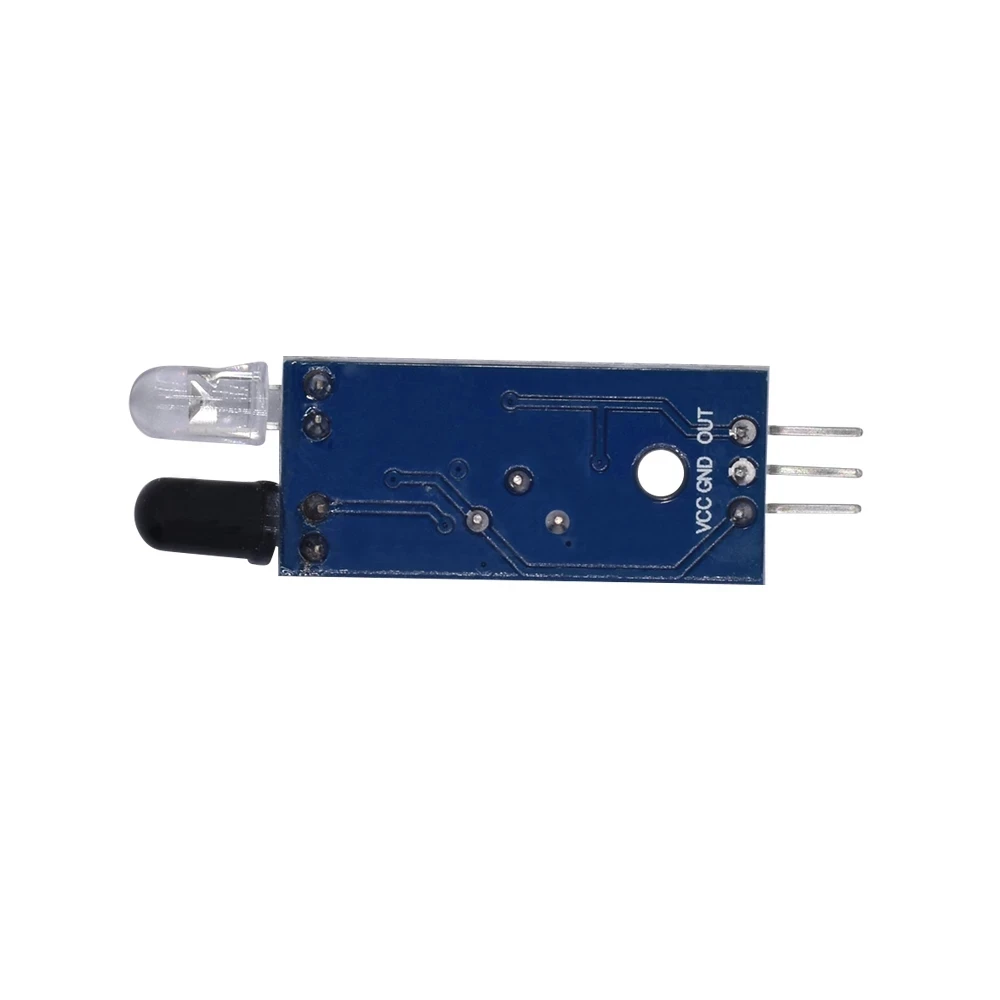

Nombre del producto: módulo de evitación de obstáculos infrarrojo (ajustable de 2 a 30 cm).
Tamaño del producto: 45,50mm X45.50 mm X8.50 mm (largo x ancho x Alto)
Color: Azul peso del producto: 3,42G (incluido el embalaje)
El paquete está instalado, materiales de embalaje de bolsa electrostática de un solo módulo: FR4 + componentes electrónicos

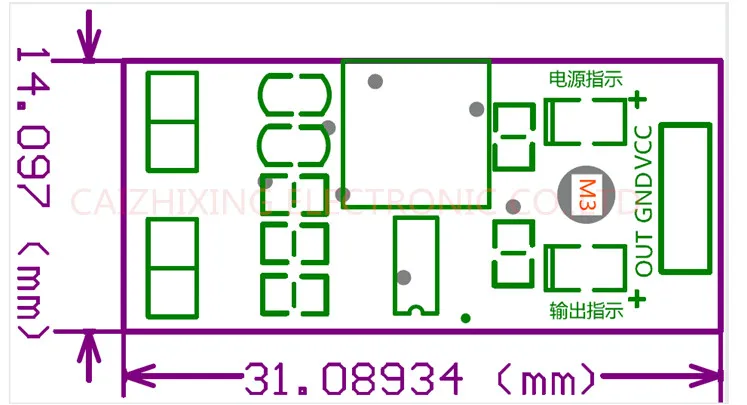

Tamaño del producto:
Descripción del producto:

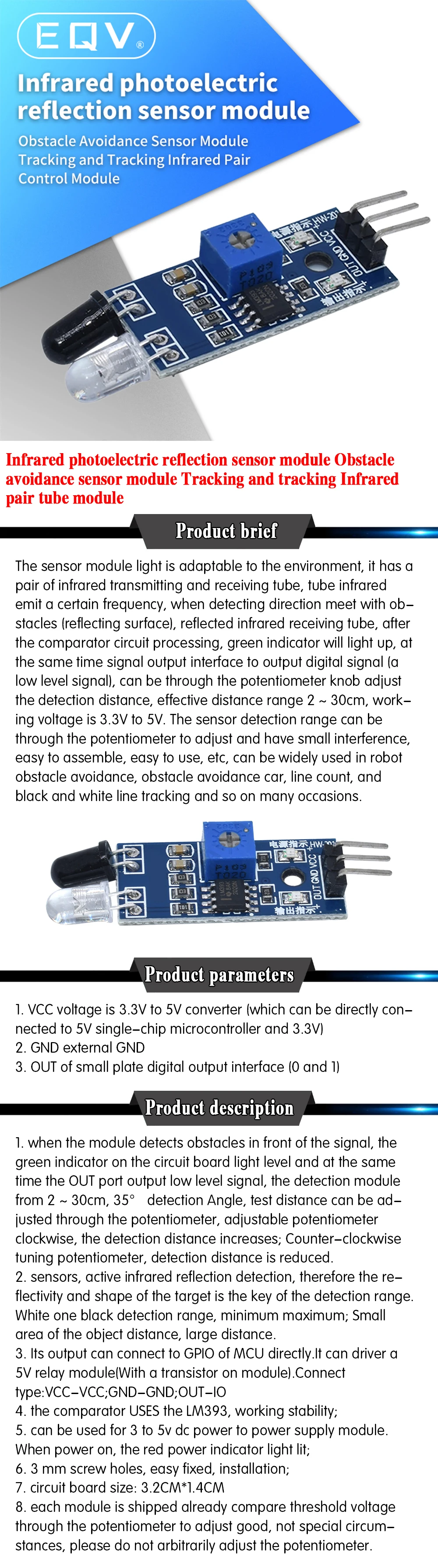

La luz del módulo del sensor es adaptable al entorno, tiene un par de tubos de transmisión y recepción de infrarrojos, que emiten una cierta frecuencia,Al detectar la dirección se encuentra con obstáculos (superficie reflectante), Tubo receptor de infrarrojos reflejados, después del procesamiento del Circuito comparador,El indicador verde se encenderá, al mismo tiempo la interfaz de salida de señal y la señal digital de salida (V un nivel bajo de 0)., Se puede ajustar a través de la distancia de detección de la perilla del potenciómetro,Rango de distancia efectiva 2 ~ 30 cm, El voltaje de trabajo de 3,3 V a 5 V. El rango de detección del sensor puede ajustarse a través del potenciómetro y tener una pequeña interferencia, fácil de montar, fácil de usar, etc., puede ser ampliamente utilizado en la evitación de obstáculos de robot, coche de evitación de obstáculos, Recuento de líneas y seguimiento de líneas en blanco y negro, y así en muchas ocasiones.
Rendimiento del producto:
1 .. Cuando el módulo de señal no tiene obstáculos por delante, el puerto de salida (5V) nivel de salida continuamente.
Cuando el módulo detecta la señal de obstáculos adelante, la placa de circuito en la luz verde se enciende, el puerto de salida al mismo tiempo
Salida continua de señal de bajo nivel (0 V), módulo de detección de 2-30 cm, detección de ángulo de 35 °, detección
La distancia se puede ajustar a través del potenciómetro, ajuste el potenciómetro en sentido horario, aumenta la distancia de detección; potenciómetro de sintonización en sentido antihorario, reduce la distancia de detección.
2. Sensor de detección de reflexión infrarroja activa, por lo tanto, la reflectividad y la forma del objetivo es la clave del rango de detección.
Un rango de detección mínimo negro, blanco más grande; Área pequeña de la distancia del objeto, gran distancia.
3. El OUT puerto de salida del sensor del módulo se puede conectar directamente al puerto IO del microcontrolador, también puede conducir directamente
Un relé de 5V, modo de conexión: VCC - VCC;GND - GND OUT - IO
4, el comparador UTILIZA el LM393, estabilidad de trabajo.
5. Puede usar alimentación de 3,3 V a 5 V CC para alimentar el módulo de fuente de alimentación. Cuando se enciende, el indicador de encendido rojo se ilumina
Código Fuente:
Instrucciones de uso
1. Voltaje externo VCC de 3,3 V a 5V (que se puede conectar directamente al microcontrolador de 5V o al microcontrolador de 3,3 V)
2. El GND externo GND
3. La interfaz de salida digital de placa pequeña OUT (0 y 1)

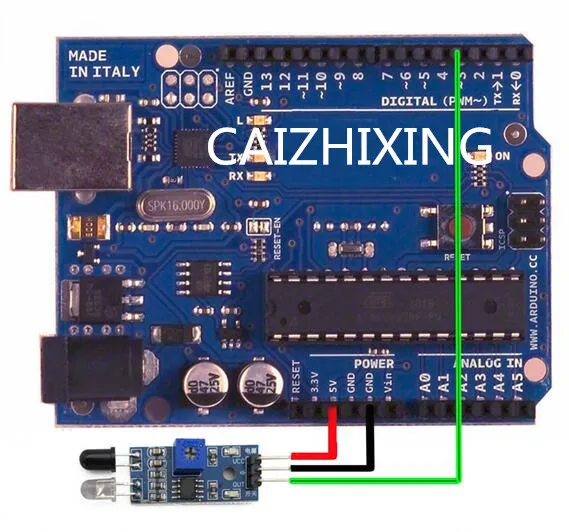

El Diagrama de Cableado:
Código fuente de rutina: ¡Por favor, póngase en contacto conmigo!
