Análisis general del producto

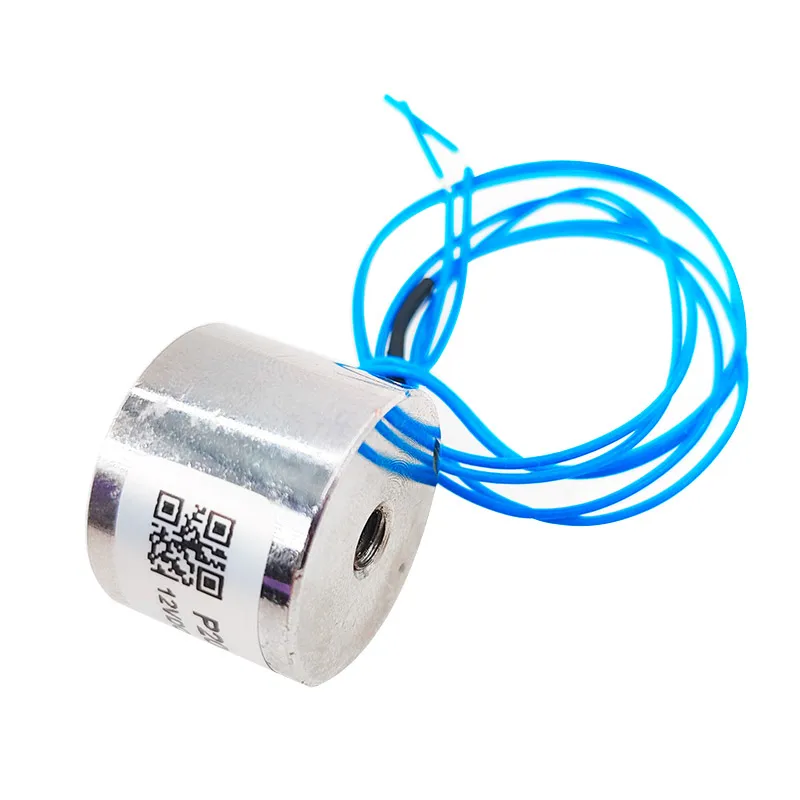

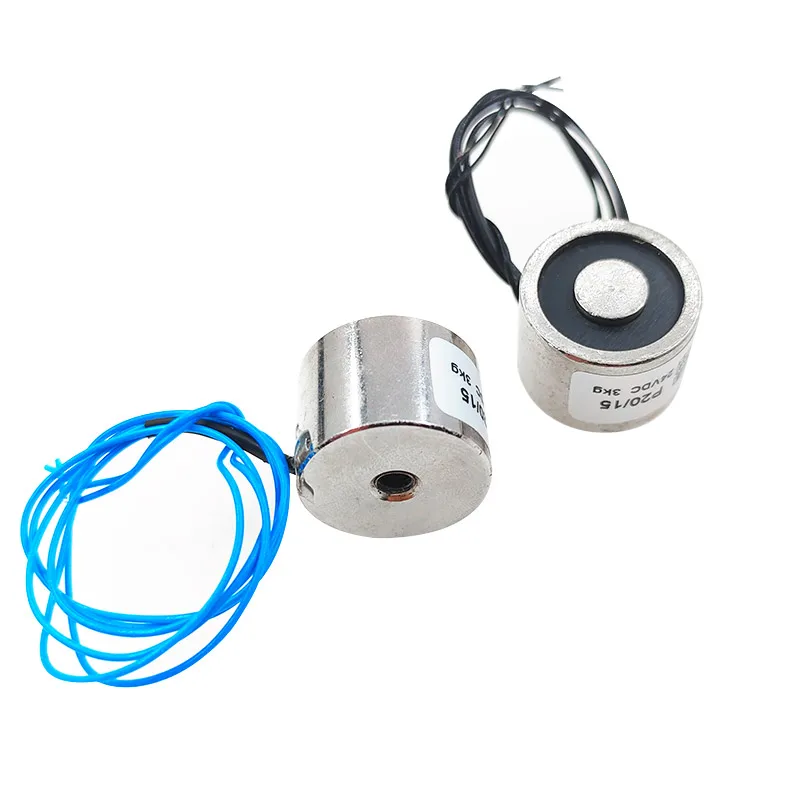

Durante semanas lo he utilizado en proyectos variados y con diferentes dispositivos de control. El electroimán mini P20/15 muestra una propuesta clara: un solenoide de succión sostenida en un formato diminuto que ofrece una fuerza nominal de 3 kg (30 N) y la posibilidad de alimentarse con 6, 12 o 24 V DC, según la instalación. En aplicaciones de automatización ligera, robótica educativa y proyectos con Arduino o Raspberry Pi, la promesa de una sujeción rápida y controlable se cumple de forma consistente siempre que se disponga de una fuente de alimentación adecuada y un esquema de conmutación compatible. No incluye fuente de alimentación, por lo que la experiencia real depende de la capacidad de la plataforma para suministrar el voltaje elegido. En mi prueba, la utilidad del dispositivo se mostró especialmente clara cuando se integró en montajes compactos donde la posibilidad de mantener una sujeción mientras se energiza facilita diseños de pinzas, retenes o cerraduras electromagnéticas de bajo perfil.
Calidad de construcción y materiales

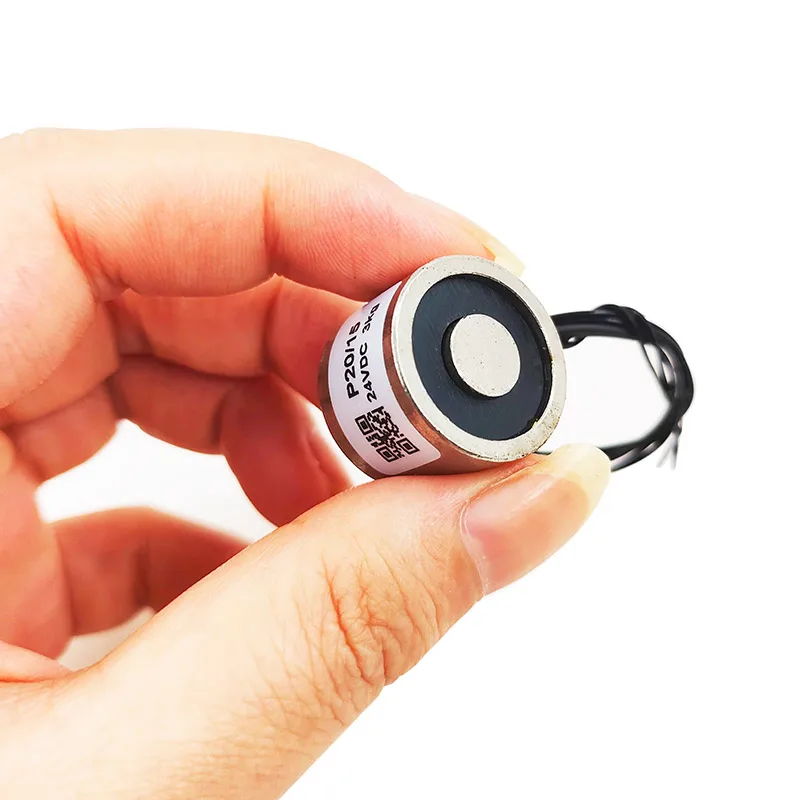

La versión mini P20/15 está pensada para encajar en espacios reducidos sin sacrificar rendimiento. En mano transmite una sensación de robustez típica de componentes de automatización ligera: carcasa compacta, ensamblaje con tolerancias razonables y una estructura capaz de soportar ciclos de energizado sin variaciones evidentes en la fuerza de succión. La especificación de “durabilidad” sugiere un diseño orientado a uso continuado, algo a valorar en proyectos que requieren funcionamiento sostenido durante horas.
No es resistente al agua; conviene instalarlo en entornos secos para evitar daños. En los casos prácticos, ese confinamiento en un entorno seco facilita su implementación en armarios de control, caudales de montaje o gabinetes donde la exposición a polvo o humedad esté controlada. Además, la opción de tres voltajes DC permite adaptar la solución a la fuente existente sin necesidad de convertidores complicados, siempre que se gestione correctamente la protección contra daños por corriente y transiciones.
Compatibilidad y rendimiento
- Voltajes compatibles: 6V, 12V o 24V DC. Esto facilita la adaptación a diferentes plataformas sin necesidad de transformadores o conversores complejos.
- Fuerza de succión: 3 kg (30 N). Es una especificación razonable para su tamaño y uso previsto: sujeción ligera, retención de piezas pequeñas y mecanismos de liberación rápida.
- Tipo de dispositivo: solenoide de succión sostenida, lo que significa que la fuerza se mantiene mientras reciba corriente. En la práctica, la sujeción se mantiene estable mientras haya alimentación; al cortar la energía, la atracción desaparece de forma inmediata.
- Casos de uso habituales: automatización del hogar (cerraduras electromagnéticas, retención de componentes), proyectos educativos con Arduino/Raspberry Pi, robótica de garras y clasificación ligera de piezas metálicas.
- Alimentación y control: no incluye fuente; se necesita una fuente DC adecuada para el voltaje elegido y, si se controla desde un microcontrolador, un transistor o relé para conmutación y un diodo de protección son recomendables para gestionar el aspecto inductivo.
Contextos de uso probados: en una mesa de laboratorio con una fuente de 12 V, se integró en una pequeña garra motorizada para piezas ferromagnéticas de hasta 2–2,5 kg. En un prototipo de puerta de seguridad, funcionó como retén temporal con control directo desde un microcontrolador a través de un transistor y un diodo de rueda libre. En un experimento educativo con Arduino, la respuesta fue inmediata al aplicar el voltaje, y la desactivación fue sin retardo perceptible, lo que facilita demostraciones de electromagnetismo y control de cerraduras.
Con respecto a la compatibilidad con plataformas como Arduino o Raspberry Pi, el factor clave es la gestión de energía y la protección electrónica. Requiere una protección adecuada contra picos de corriente (diodo flyback) y un driver capaz de soportar la corriente de la bobina sin saturar. Si se maneja directamente desde un pin de salida de un microcontrolador, se debe evitar enviar la corriente directamente; se recomienda un transistor o MOSFET y, de nuevo, un diodo de rueda libre. En términos de compatibilidad, la posibilidad de elegir entre 6V, 12V o 24V facilita su utilización con diferentes baterías, fuentes reguladas o sistemas industriales ligeros, siempre que la lógica de control esté aislada o adecuadamente protegida.
Puntos fuertes y aspectos mejorables
- Puntos fuertes
- Tamaño mini y adaptabilidad: cabe en espacios reducidos sin perder la capacidad de sujeción.
- Multivoltaje: funciona con 6V, 12V o 24V DC, lo que facilita su integración en distintas entornos sin convertir la fuente.
- Respuesta inmediata: activación y desactivación prácticamente instantáneas, ideal para secuencias de automatización y robótica.
- Construcción razonablemente robusta para uso continuado en aplicaciones ligeras.
- Aspectos mejorables
- No incluye fuente ni protecciones de manejo en la placa (diodos, drivers) de forma predeterminada; es necesario diseñar un driver externo y un esquema de protección para entornos con transiciones rápidas o cargas cercanas a la limitación nominal.
- No es impermeable; para aplicaciones en entornos húmedos o polvorientos se requeriría sellado adicional o un encapsulado específico.
- La descripción cita una fuerza de succión estable “mientras recibe corriente”, pero no especifica el comportamiento térmico: en usos sostenidos a voltajes altos podría haber calentamiento; conviene monitorizar temperatura en aplicaciones de alto duty cycle y considerar circuitos de limitación de corriente si se proyecta una operación continua.
- En proyectos donde la carga exceda la capacidad nominal, no es aconsejable intentar superar los 3 kg; conviene dimensionar la mecánica de sujeción ante variaciones de empuje o vibraciones.
Consejos prácticos de uso
- Utiliza un driver adecuado (transistor/MOSFET) y un diode de rueda libre para proteger la electrónica de control ante el comportamiento inductivo.
- Verifica la compatibilidad de la fuente con el voltaje elegido y dimensiona la alimentacion para evitar caídas de tensión que afecten la fuerza de succión.
- Si el uso es continuo, evalúa el calentamiento de la bobina y considera periodos de reposo o un control por pulso para mitigar el consumo constante.
- En entornos no aislados, añade una carcasa protectora o un encapsulado ligero para evitar polvo y golpes.
- Mantén la superficie de contacto limpia de óxido y suciedad para asegurar una sujeción consistente.
Veredicto del experto
El electroimán mini P20/15 es una solución competente para proyectos de automatización ligera y educación tecnológica donde el espacio es un factor crítico. Su combinación de tamaño reducido, opción de voltajes y una fuerza de retención razonable facilita su uso en garras, cerraduras y mecanismos de liberación. No obstante, su implementación óptima depende de un diseño de control adecuado: driver, protección y gestión térmica deben ser contemplados en la placa o el propio sistema de control. No es una solución de sujeción permanente sin alimentación y no está diseñado para cargas superiores a la especificación de 3 kg. Si se planea un proyecto con Arduino, Raspberry Pi o microcontroladores industriales ligeros, vale la pena invertir en un esquema de conmutación robusto y un encapsulado adecuado para garantizar fiabilidad a largo plazo en un entorno doméstico o de taller. En resumen, un componente claro y útil para makers y técnicos de automatización que buscan rendimiento predecible en un formato compacto, siempre que se acompañe de una electrónica de control adecuada y un entorno de uso bien definido.
