Descripción

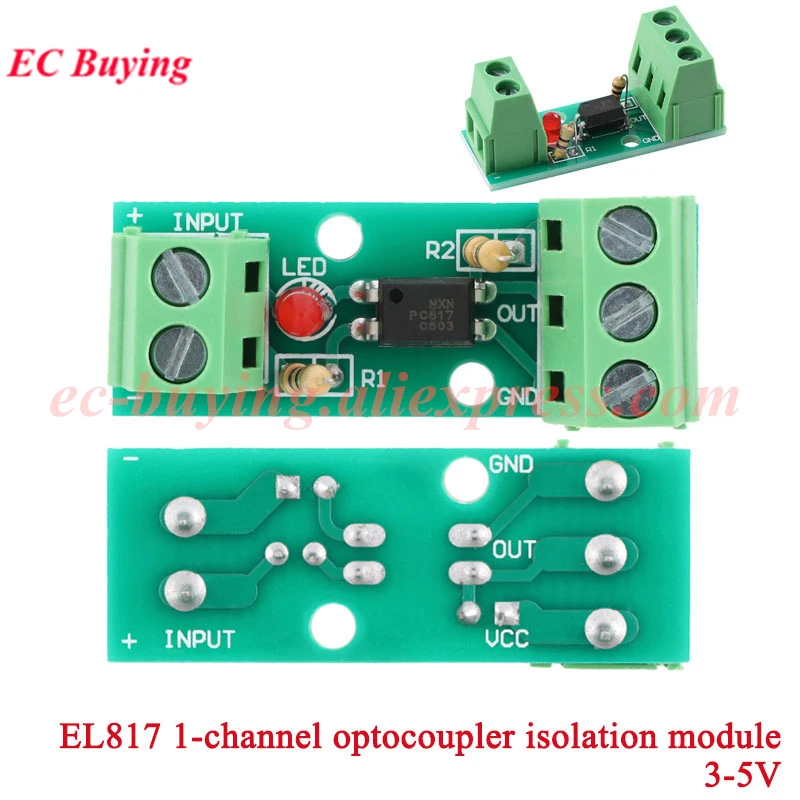

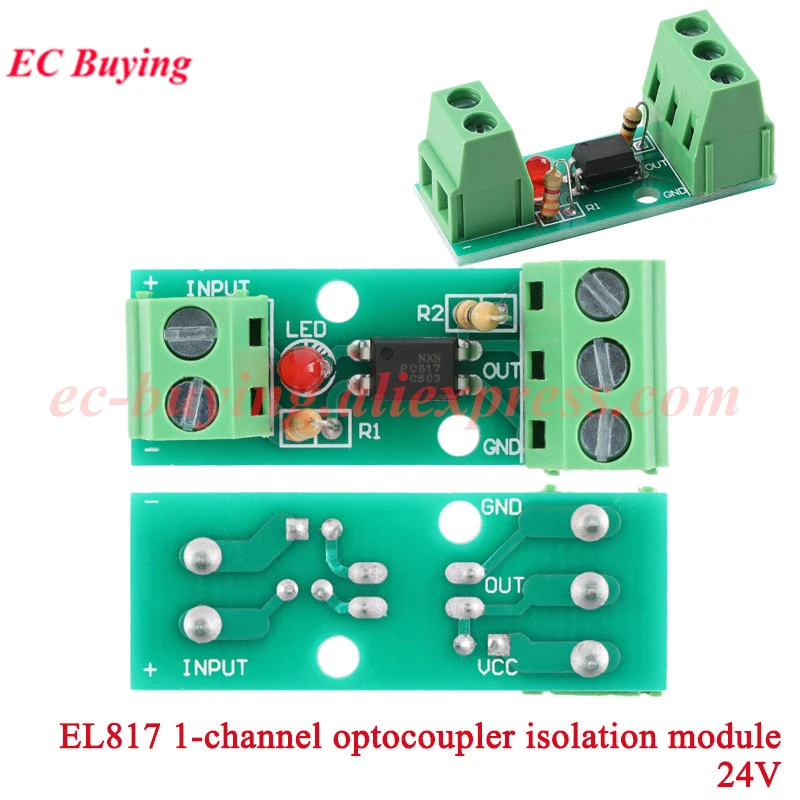

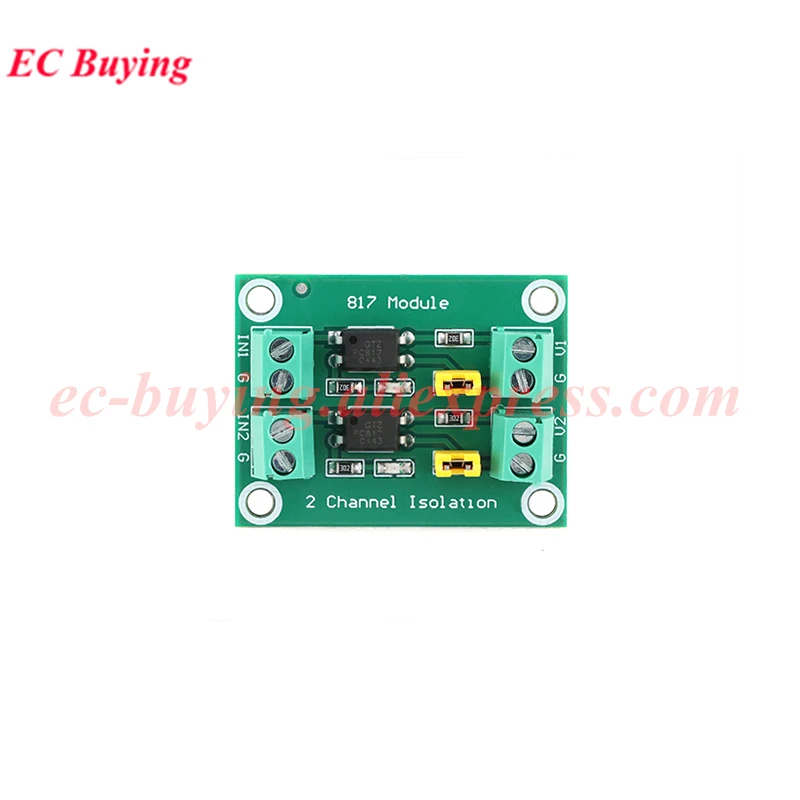

Cuando se encuentra con la necesidad de control de aislamiento y conversión de voltaje en el trabajo real, se utilizará este módulo.
Puede realizar una interfaz de nivel de voltaje de 3,3 V o 5 V con control de 3,6 ----24 V.Una vez activado el terminal de control, también se activará el terminal controlado.
El aislamiento fotoeléctrico tiene una fuerte capacidad antiinterferente.Posteriormente, puede controlar transistores de alta potencia, tubos MOS y otras ocasiones que requieren una unidad de alto voltaje, y también puede controlar directamente relés de 24 V de baja potencia para funcionar.
Si se trata de una señal de pulso, tenga en cuenta que el límite de 817 está por debajo de 4 KHZ, no utilice este módulo para señales de control superiores a 4 KHZ, no funcionará correctamente.
Parámetros del módulo:
1.Voltaje de señal en el extremo del variador: 3,6-24 V
2.Rango de voltaje de salida: 3,6-30 V (la corriente de salida depende de la situación específica pero no de 10 mA, la potencia total es cierta y el voltaje y la corriente son inversamente proporcionales)
3.La tapa del puente puede realizar si el terminal de salida tiene una salida de alto potencial o una salida extraíble.

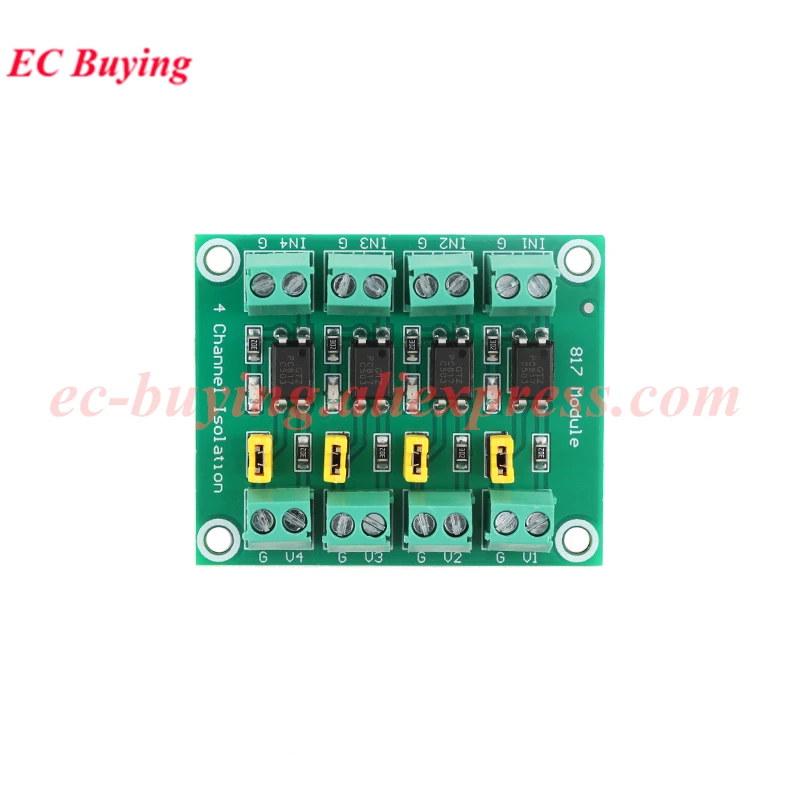

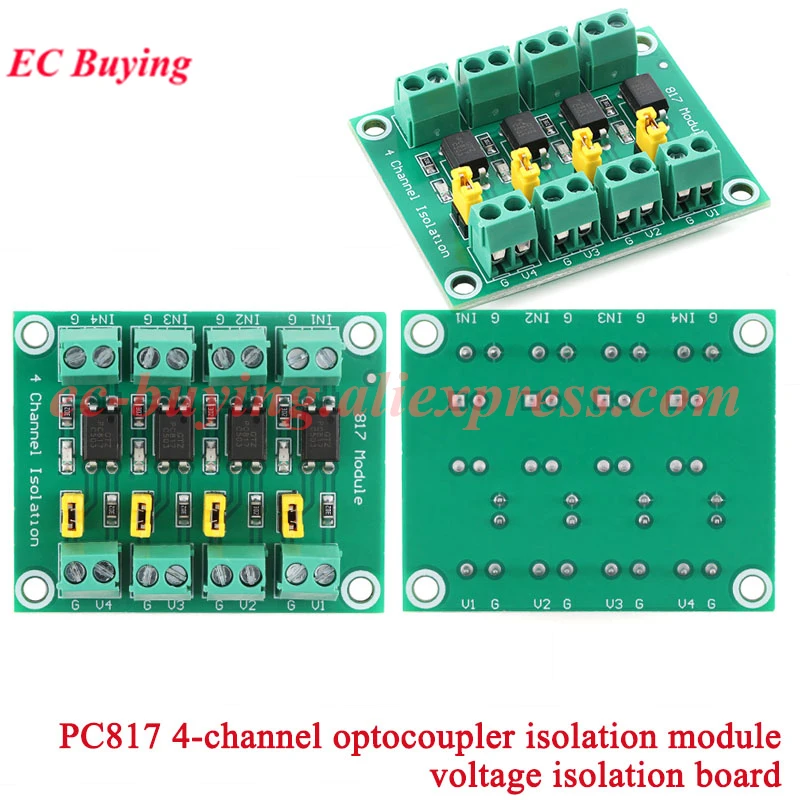

4.Los 4 817 canales de la placa son todos independientes, lo que puede realizar el control simultáneo de diferentes voltajes, etc.
Voltaje de señal de entrada: CC 3 V ~ 5 V/12 V/24 V (opcional)
Voltaje de señal de salida: amplio voltaje para DC1.8V-24V
Características del EL817:
Tensión de aislamiento superior a 3000V
Corriente de entrada: MÁX. 50MA
Corriente de funcionamiento 1MA
Corriente máxima de salida 50MA (corriente de entrada a 15-20MA)
Temperatura de trabajo -55~110 grados.
Frecuencia máxima de la señal de aplicación: 5 KHz
