Descripción
Características:
1. Hay varios modelos, incluidos 3S, 4S, 6S y 17S, disponibles para ternario de litio, fosfato de hierro y litio y titanato.
2.Ecualización híbrida, que reduce la complejidad a la simplicidad sin la necesidad de detectar la diferencia de voltaje entre baterías, transfiriendo energía directamente entre condensadores adyacentes y luego conexión paralela equivalente de alta frecuencia.El control principal del microcontrolador se combina con transistores MOS de baja resistencia, lo que proporciona un excelente rendimiento de baja potencia y un efecto de ecualización eficiente de alta precisión.El uso a largo plazo de precisión de ecualización puede alcanzar 0,005 V-0, con menor consumo de energía del circuito.
3.El consumo de energía de funcionamiento es de aproximadamente 1,5-2,5 mA y el voltaje de la celda de la batería se puede apagar automáticamente cuando es inferior a 2,5 V o apagar manualmente a través de un interruptor.
4. La corriente de equilibrio máxima es de aproximadamente 6 A y cuanto mayor sea la diferencia de voltaje, mayor será la corriente.Cuando la diferencia de voltaje es de 1 V, es de aproximadamente 6 A;0.5V aproximadamente 3A;0.2V son aproximadamente 1.2A (los parámetros anteriores son una batería de litio de potencia 4S, combinada con 10CM 0.Medidor cuadrado de 75 mm, medido y el punto de medición de recolección de voltaje es el enchufe integrado).

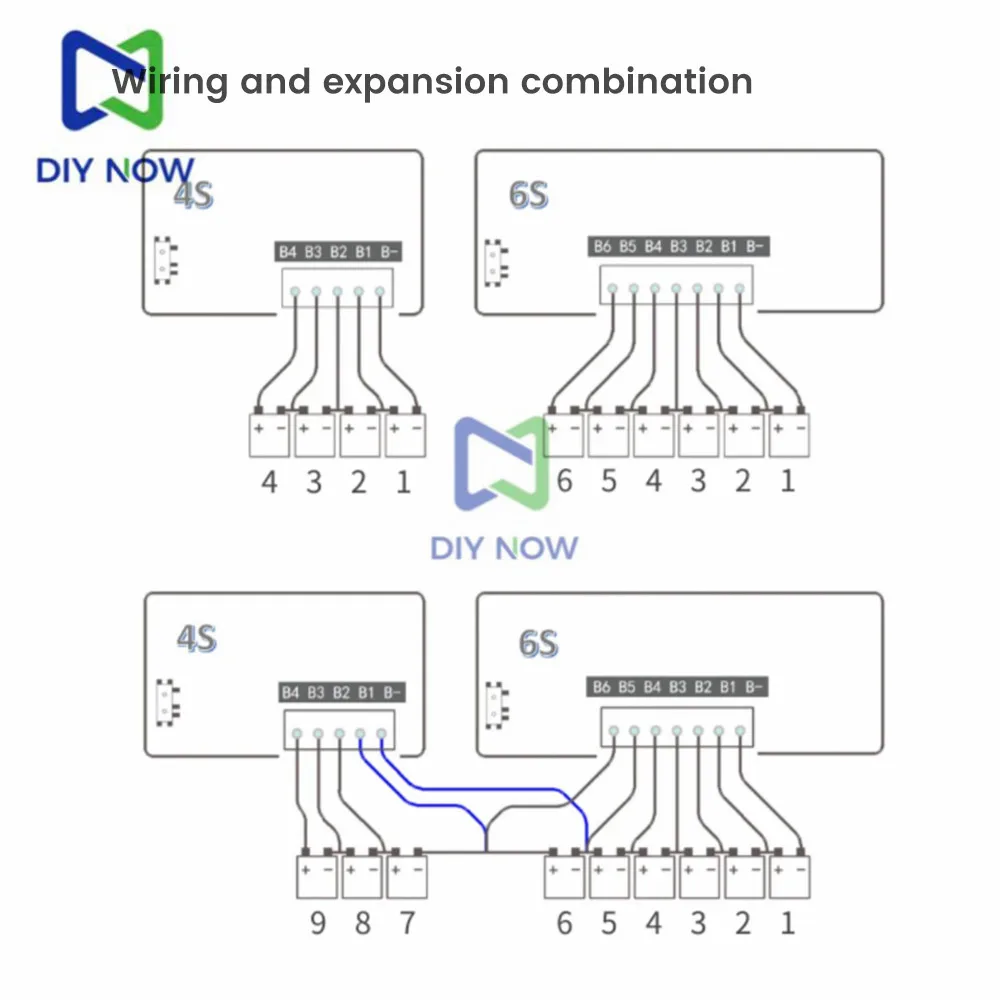

5.La combinación se puede ampliar y se pueden seleccionar combinaciones de módulos adecuadas según el método de conexión en serie de la batería.Los módulos se pueden reducir o ampliar para su uso y se pueden reducir o conectar en cascada con múltiples placas para su expansión.Consulte el diagrama para conocer métodos de conexión específicos.
Parámetros:

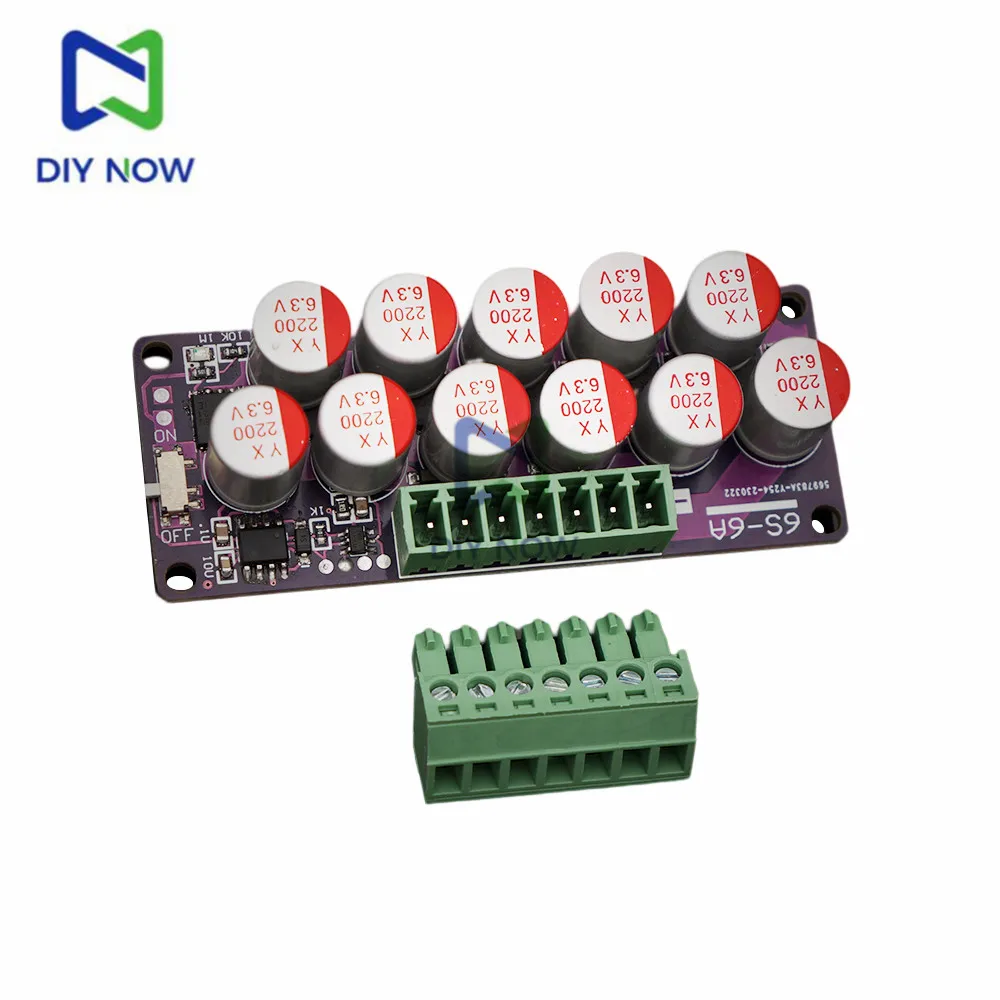

Especificaciones del modelo; 3S/4S/6S/17S
Método de equilibrio: equilibrio activo de transferencia de energía.
Corriente equilibrada: máximo 6A (cuanto mayor sea la diferencia de voltaje, mayor será la corriente y viceversa)
Precisión de ecualización: 0,01 V
Consumo de energía de funcionamiento: 1,5 mA-2,5 mA
Protección de bajo voltaje: 2,5 V Apagado automático Consumo de energía: OmA
Baterías aplicables: litio ternario, fosfato de hierro y litio, titanato de litio Voltaje aplicable: monómero 2,5 V-4,4 V

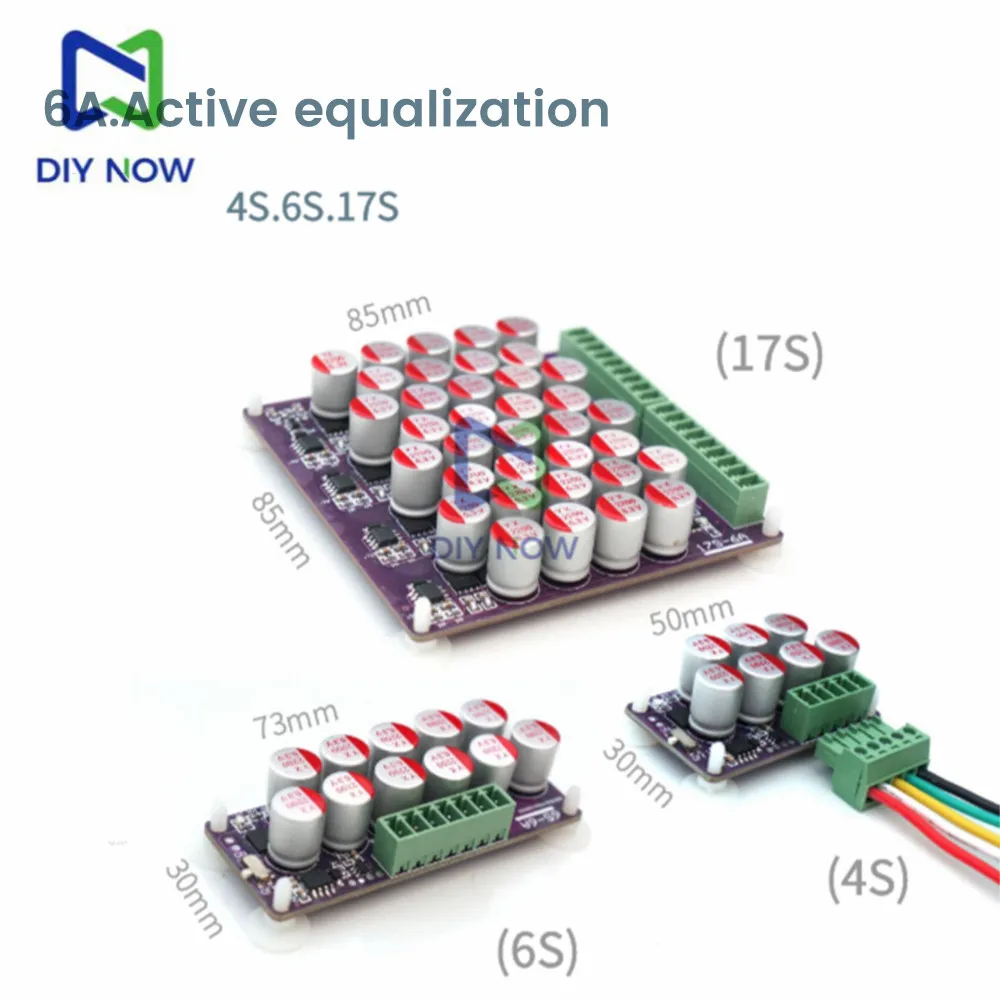

Dimensiones del producto: ilustrado
Enchufe del cable: 15EDG-3.81

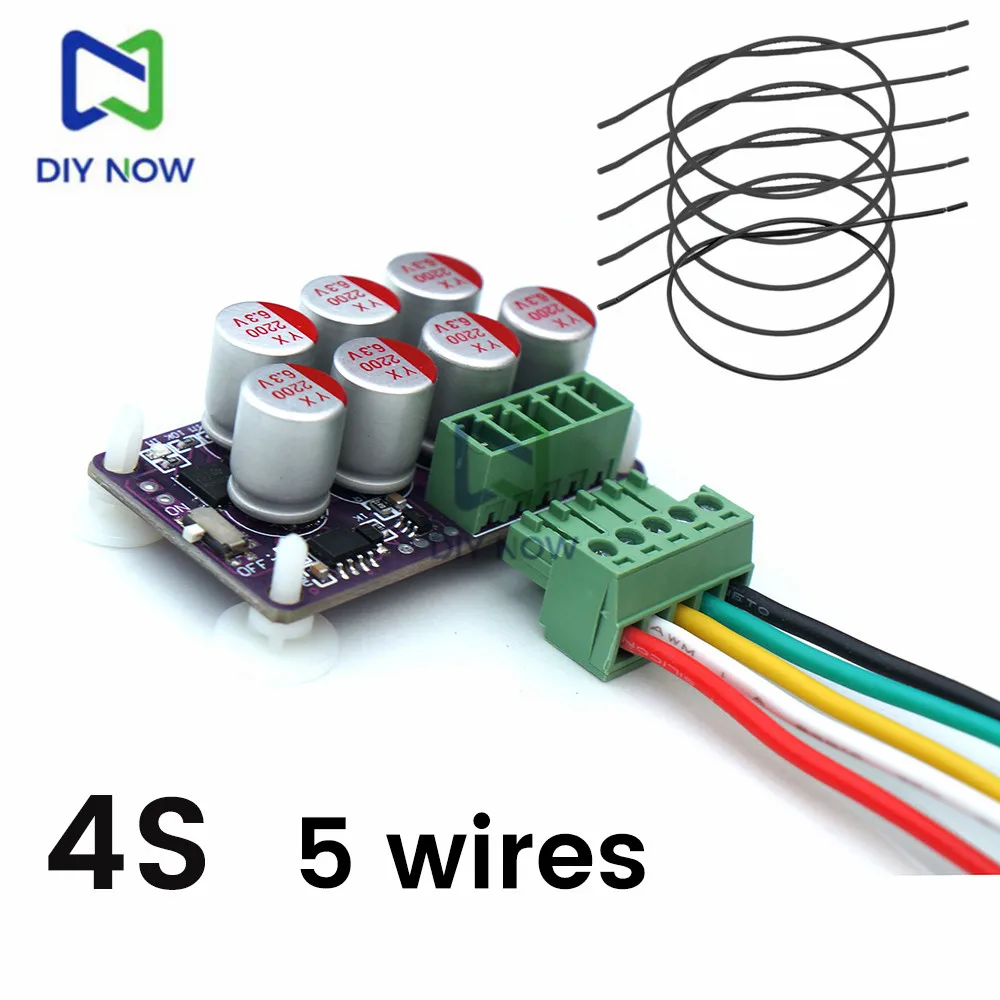

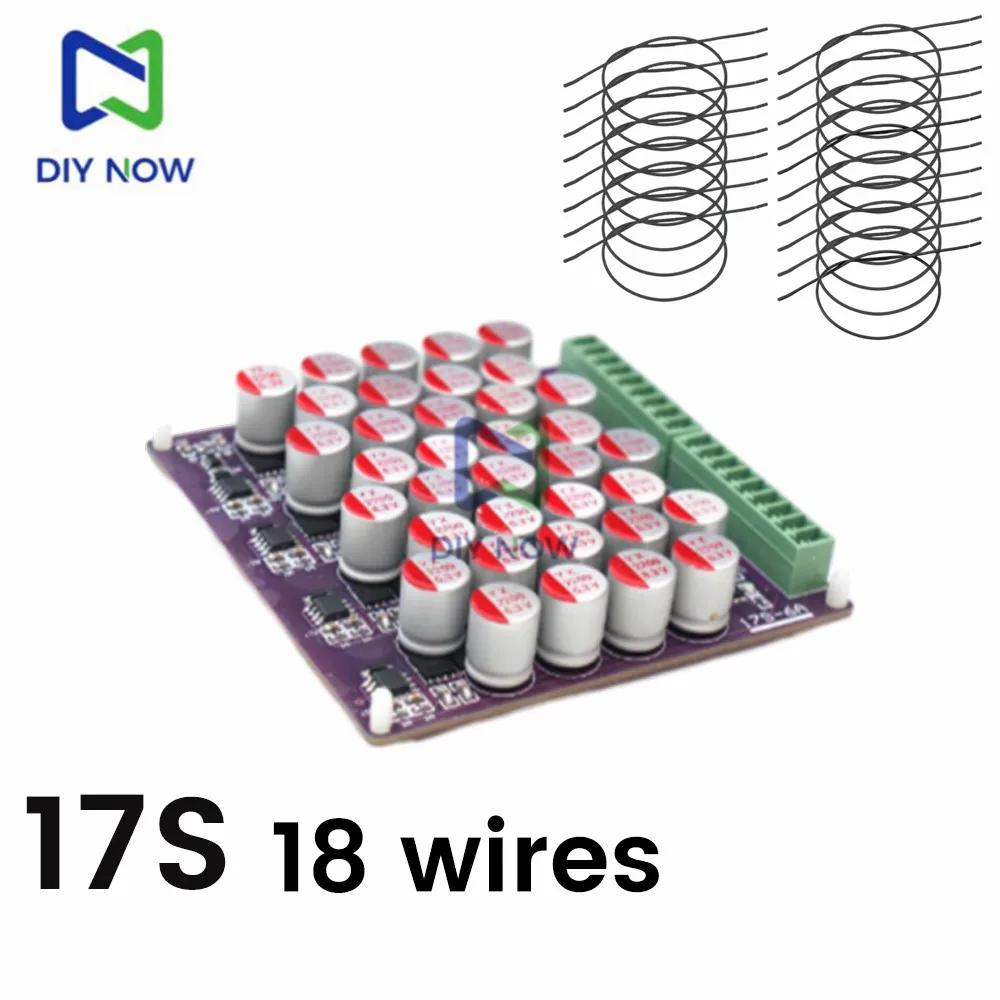

Cables de soporte: longitud del cableado 3S/4S/6S 30 cm, longitud del cableado 17S 40 cm, color aleatorio

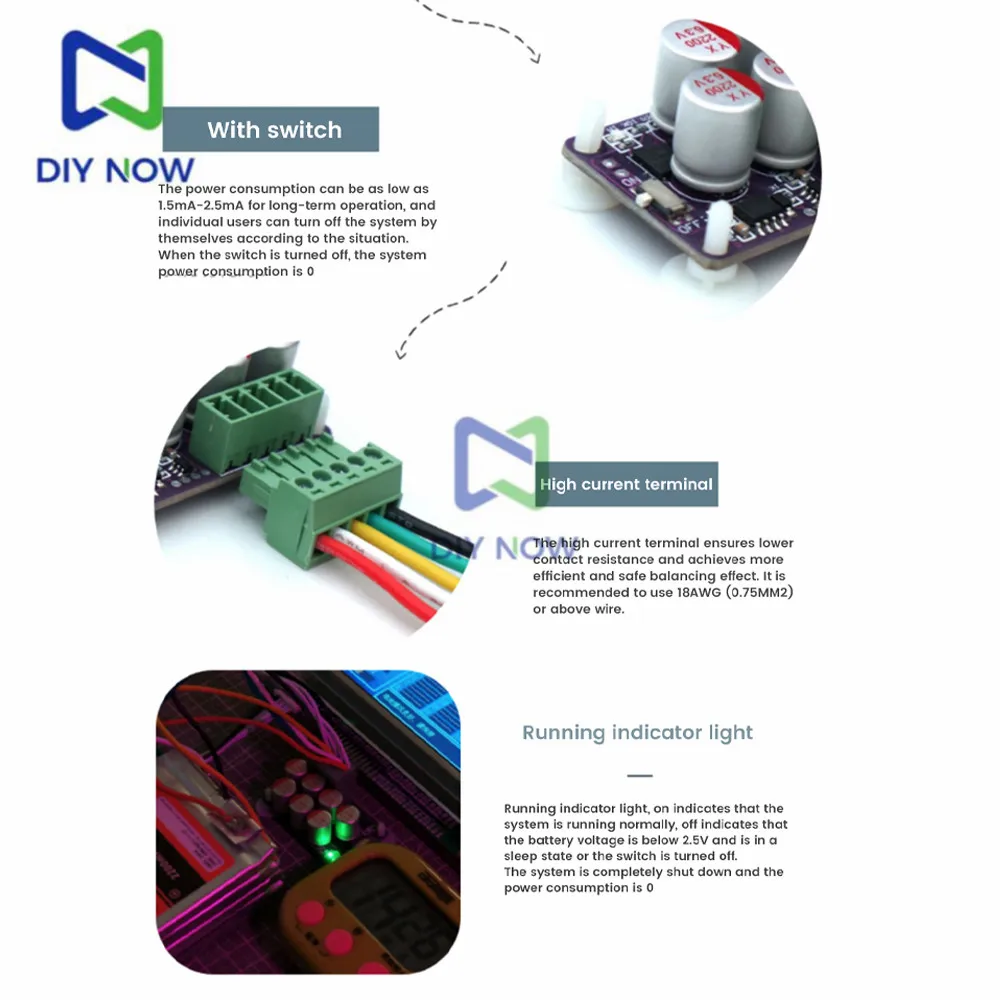

Luz indicadora de marcha:
La luz indicadora de funcionamiento, encendida indica que el sistema está funcionando normalmente, apagado indica que el voltaje de la batería es inferior a 2,5 V y está en estado de suspensión o el interruptor está apagado.El sistema está completamente apagado y el consumo de energía es 0
Equilibrio activo híbrido:
Las células adyacentes transfieren energía a través de condensadores y luego logran efectos de equilibrio eficientes y de alta precisión a través de una conexión paralela equivalente de alta frecuencia.El diseño de bajo consumo simplifica la complejidad y el circuito no necesita detectar la diferencia de voltaje entre las baterías.Tiene un funcionamiento prolongado para proteger el equilibrio de voltaje de las baterías.El consumo de energía de funcionamiento es de solo 1,5 mA-2,5 mA y el voltaje de una sola batería es inferior a 2,5 V para ingresar al estado de suspensión.El consumo de energía en suspensión es tan bajo como uA.
Nivel para proteger la batería de una descarga excesiva.
El paquete incluye:

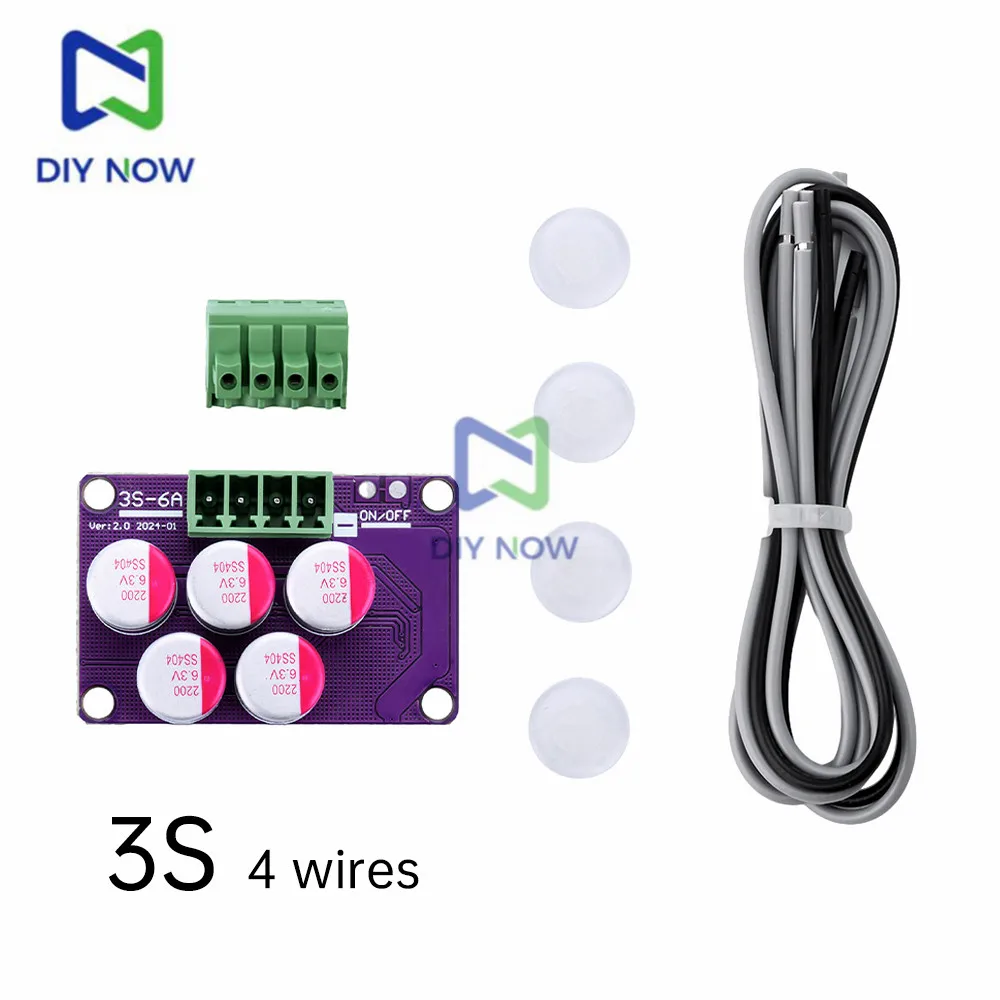

1X placa de circuito principal
1X enchufe de conexión (1007 18AWG 0,75 mm)
Varios cables
Asuntos que requieren atención:
