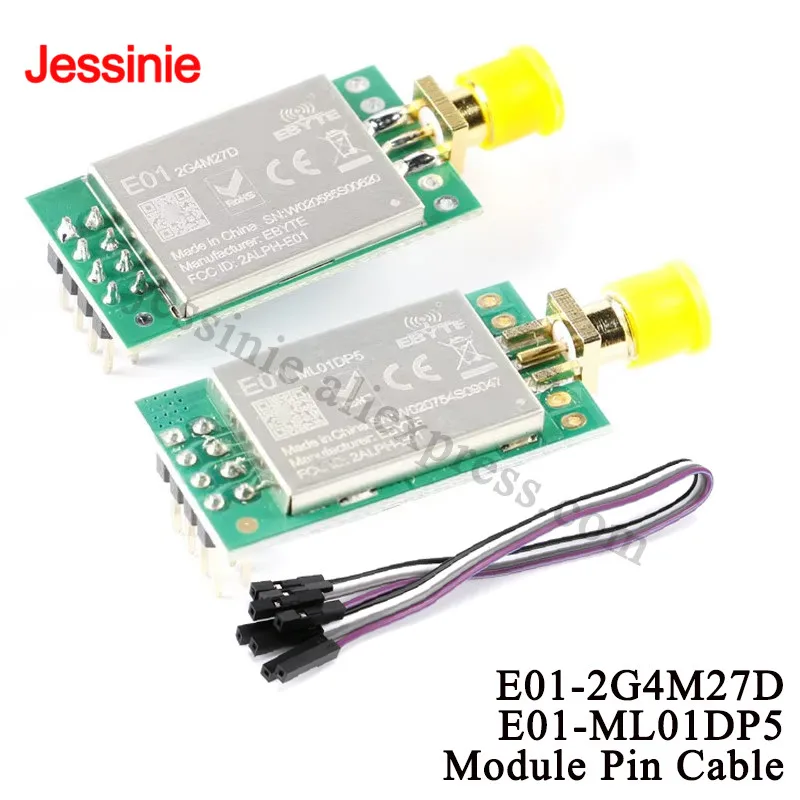

E01-2G4M27D E01-ML01DP5 nRF24L01P nRF24L01 PA LNA largo alcance 2,4 GHz SPI DIP IoT Wifi módulo inalámbrico Cable Pin

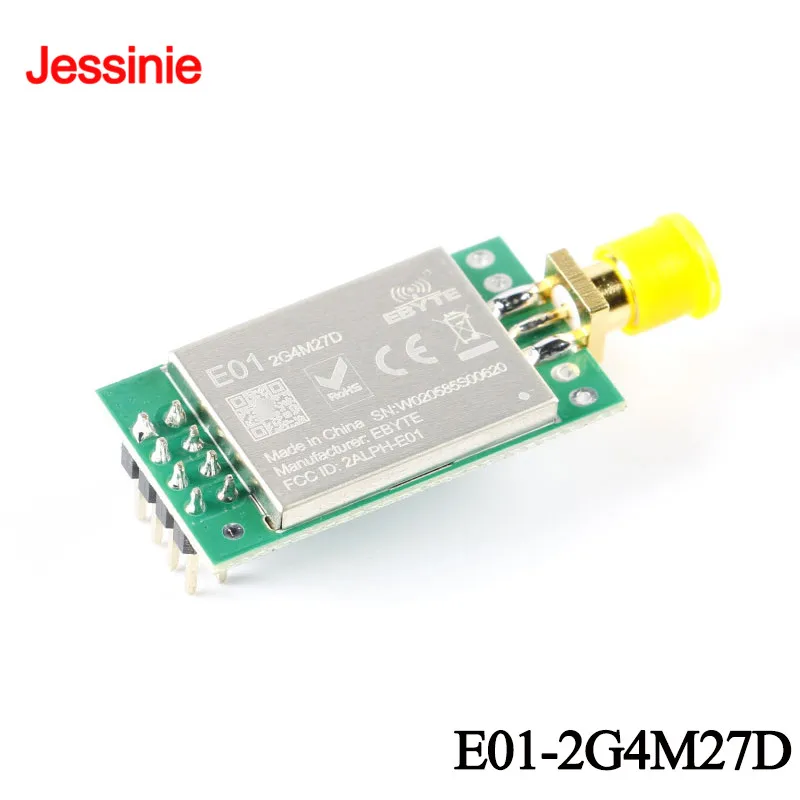

E01-2G4M27D

Parámetro de RF

Valor

Observación

Frecuencia de trabajo

2400~2525 MHz

Predeterminado: 2,4 GHz (oscillador de 16 MHz)

Potencia de transmisión

27 dBm

Máx.Potencia (500mW)

Sensibilidad de recepción

-99 dBm

Velocidad de datos aéreos: 250 kbps

Velocidad de datos aéreos

250k~2Mbps

Predeterminado: 250 kbps

Distancia de prueba

5000m

Al aire libre y claro, con máxima potencia, ganancia de antena de 5dBi, altura de 2m,

velocidad de datos aéreos: 250 kbps

Parámetro de hardware

Valor

Observación

Tamaño

18*33,4mm

Sin SMA

Tipo de antena

SMA-K

Interfaz de comunicación

SPI

Paquete

DIP

Parámetro electrónico

Min.

Tipo.

Máx.

Unidad Unidad

Condición

Fuente de alimentación

2.5

3.3

5.5

V

Nivel de comunicación

2.0

3.3

3.6

V

Transmisión de corriente

480

490

500

mA

3,3 V

Transmisión de corriente

380

390

400

mA

5,0 V

Recibir corriente

22

23

24

mA

3,3 V

Recibir corriente

21

22

23

mA

5,0 V

Corriente de sueño

450

455

460

μA

Temperatura de funcionamiento

-40

20

+85

℃

Humedad operativa

10

60

90

%

Temperatura de almacenamiento

-40

20

+125

℃

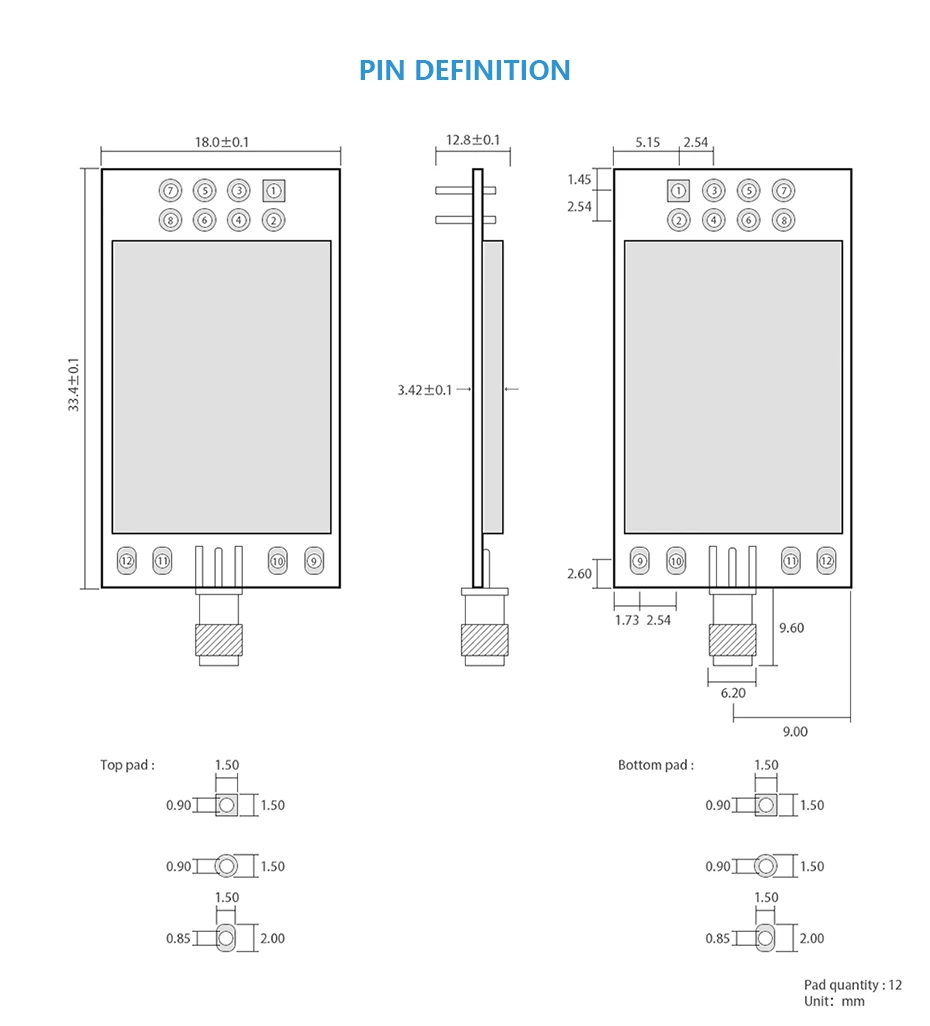

Pin No

Artículo pin

Dirección del pin

Aplicación de pin

1

TIÑO

-

Tierra

2

VCC

-

Fuente de alimentación de 2,5 V ~ 5,5 V CC, se recomienda utilizar 3,3 V.

3

CE

Entrada

Habilitar chip

4

CSN

Entrada

Selección de chip SPI

5

SCK

Entrada

Reloj SPI

6

MOSI

Entrada

Entrada esclava de salida maestra SPI

7

MISO

Salida

Entrada maestra SPI salida esclava

8

ARRIBA

Salida

Solicitud de interrupción, válida en nivel de comunicación bajo.

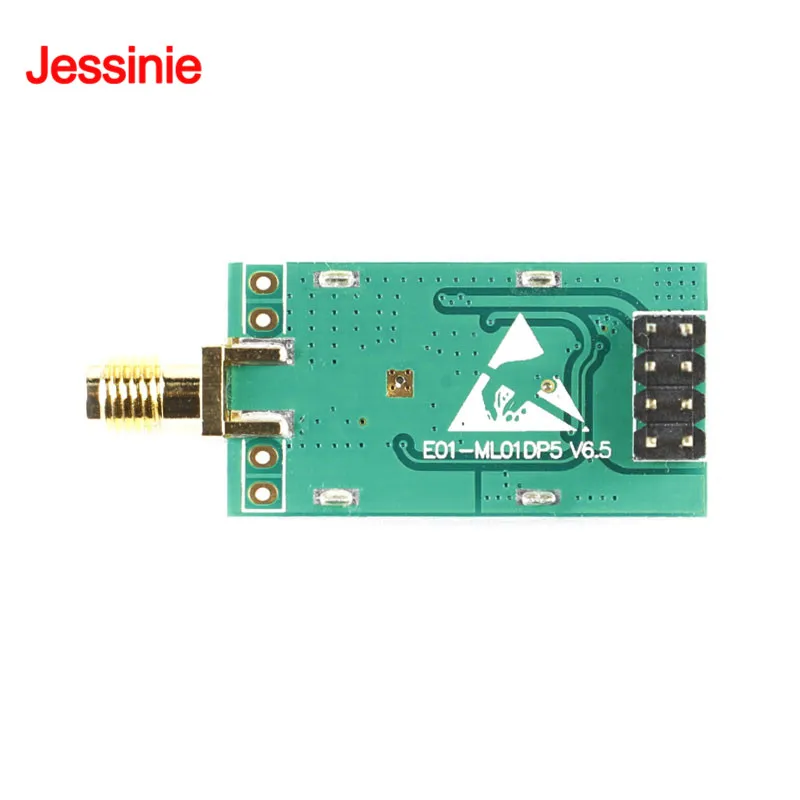

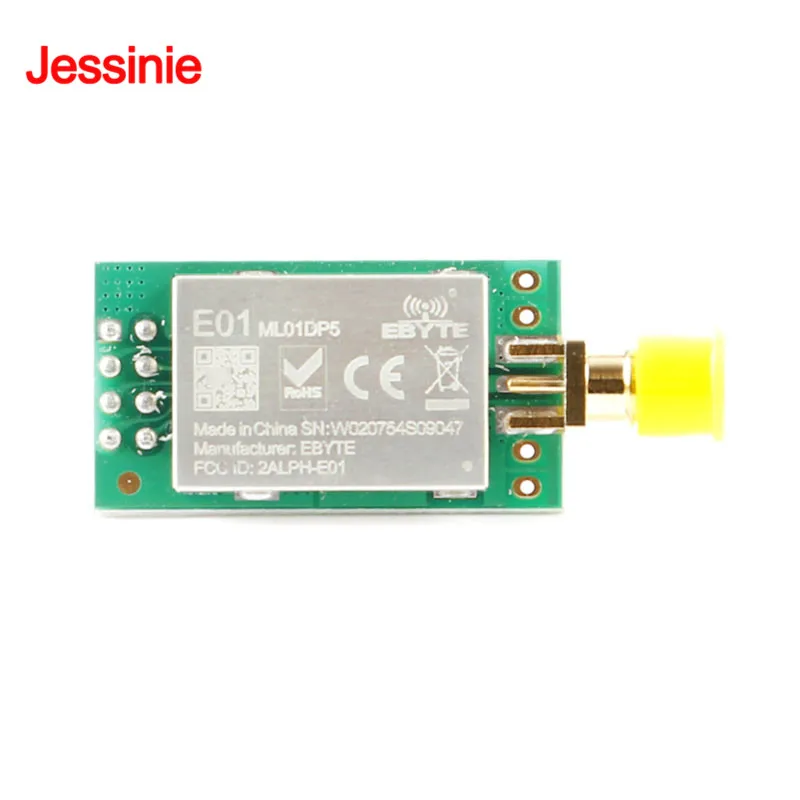

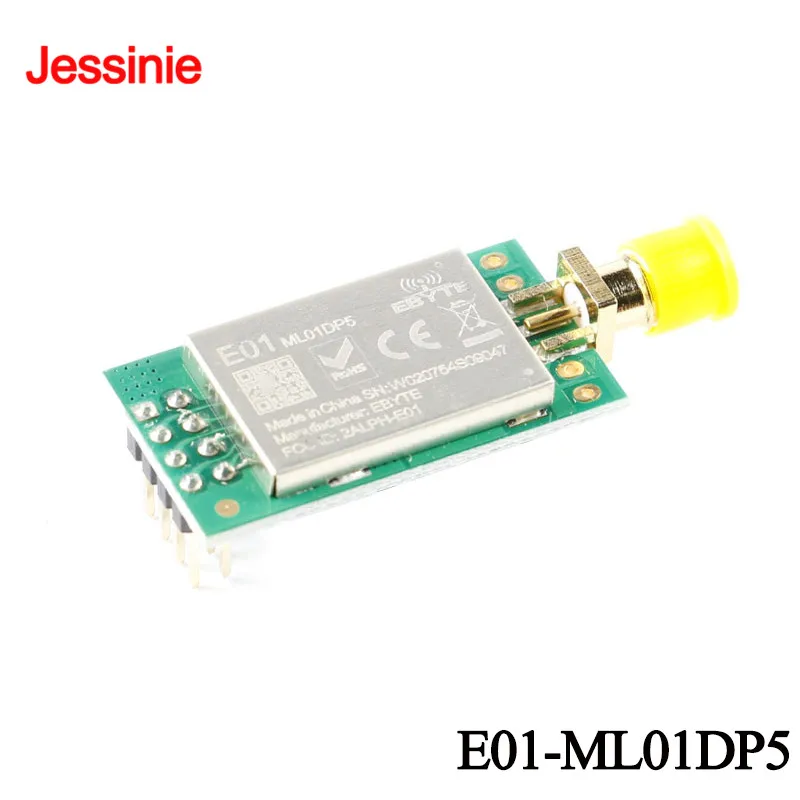

E01-ML01DP5

Parámetro de RF

Valor

Observación

Frecuencia de trabajo

2400~2525 MHz

Predeterminado: 2,4 GHz (oscillador de 16 MHz)

Potencia de transmisión

20 dBm

Máx.Potencia (100mW)

Sensibilidad de recepción

-96 dBm

Velocidad de datos aéreos: 250 kbps

Velocidad de datos aéreos

250k~2Mbps

Predeterminado: 250 kbps

Distancia de prueba

2500m

Al aire libre y claro, con máxima potencia, ganancia de antena de 5dBi, altura de 2m,

velocidad de datos aéreos: 250 kbps

Parámetro de hardware

Valor

Observación

Tamaño

18*33,4mm

Sin SMA

Tipo de antena

SMA-K

Interfaz de comunicación

SPI

Paquete

DIP

Parámetro electrónico

Min.

Tipo.

Máx.

Unidad Unidad

Condición

Fuente de alimentación

2.0

3.3

3.6

V

Nivel de comunicación

2.0

3.3

3.6

V

Transmisión de corriente

120

130

140

mA

20 dBm (100 mW)

Recibir corriente

18

20

22

mA

Corriente de sueño

0.5

1.0

2.0

μA

Temperatura de funcionamiento

-40

20

+85

℃

Humedad operativa

10

60

90

%

Temperatura de almacenamiento

-40

20

+125

℃
